  • YD/T 1089-2014
  • 现行

基本信息

  • 标准号:

    YD/T 1089-2014

  • 标准名称:

    接入网技术要求 接入网网元管理功能

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD/T 1089-2014.Technical requirements for access network Management functions of access network elements.
1范围
YD/T 1089规定了接入网网元通用管理功能要求和接入网网元管理系统自身的基本要求。
YD/T 1089适用于公用电信网的接入网设备、接入网网元管理系统,专用电信网也可参考使用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ITU-T M.3010 (2000)电信管理网的原则(Principles for a telcommunications management network )
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。
3.1.1
接入网 Acess Network
遵从ITU-T G.902中对接入网的定义。
3.1.2
网元 Network Element
遵从ITU-T M3010 (2000)中对网元的定义。
3.1.3
网元管理系统 Element Management System
接入网网元管理系统,即为了管理-一个或多个接入网网元所使用的软硬件系统。
3.1.4
管理对象 Managed Object
对被管资源从管理角度进行的一种抽象表示,管理对象可以表示物理实体,也可以表示被管资源的逻辑功能或业务特性。
3.2缩略语
下列缩略语适用于本文件。

标准内容标准内容

部分标准内容:

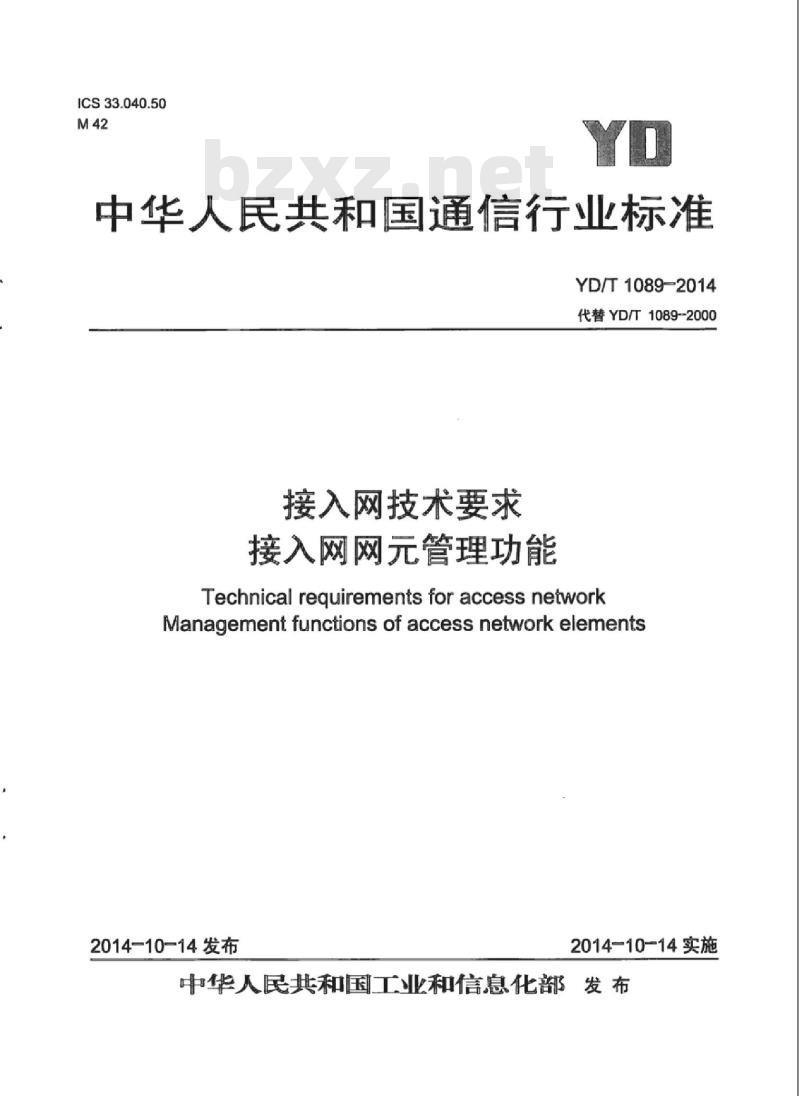

ICS33.040.50
M42
中华人民共和国通信行业标准
YD/T1089-2014
代替YD/T1089-2000
接入网技术要求
接入网网元管理功能
Technical requirements for access networkManagement functions of access network elements2014-10-14发布
2014-10-14实施

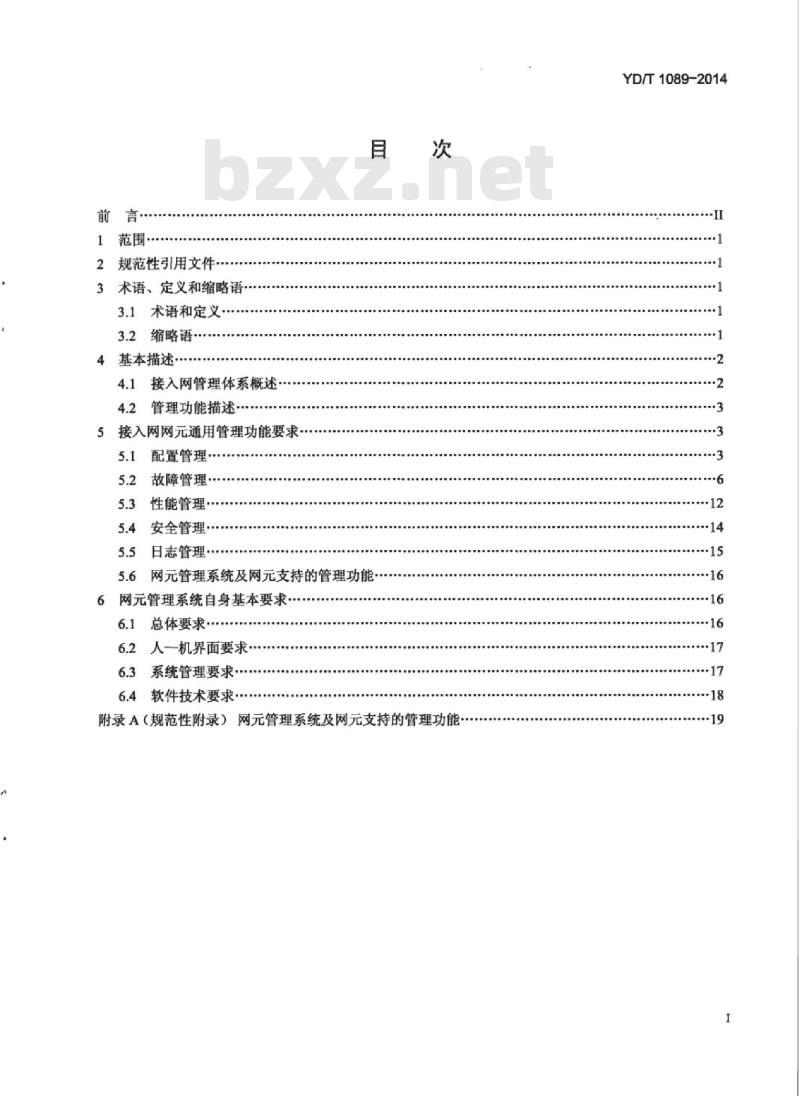

中华人民共和国工业和信息化部发布前言
1范围·
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
3.2缩略语·
4基本描述
4.1接入网管理体系概述
4.2管理功能描述
5接入网网元通用管理功能要求
配置管理
故障管理…
性能管理·
安全管理
日志管理
网元管理系统及网元支持的管理功能6网元管理系统自身基本要求
6.1总体要求
6.2人一机界面要求·
6.3系统管理要求·
6.4软件技术要求
附录A(规范性附录)网元管理系统及网元支持的管理功能YD/T1089-2014
·16
YD/T1089-2014

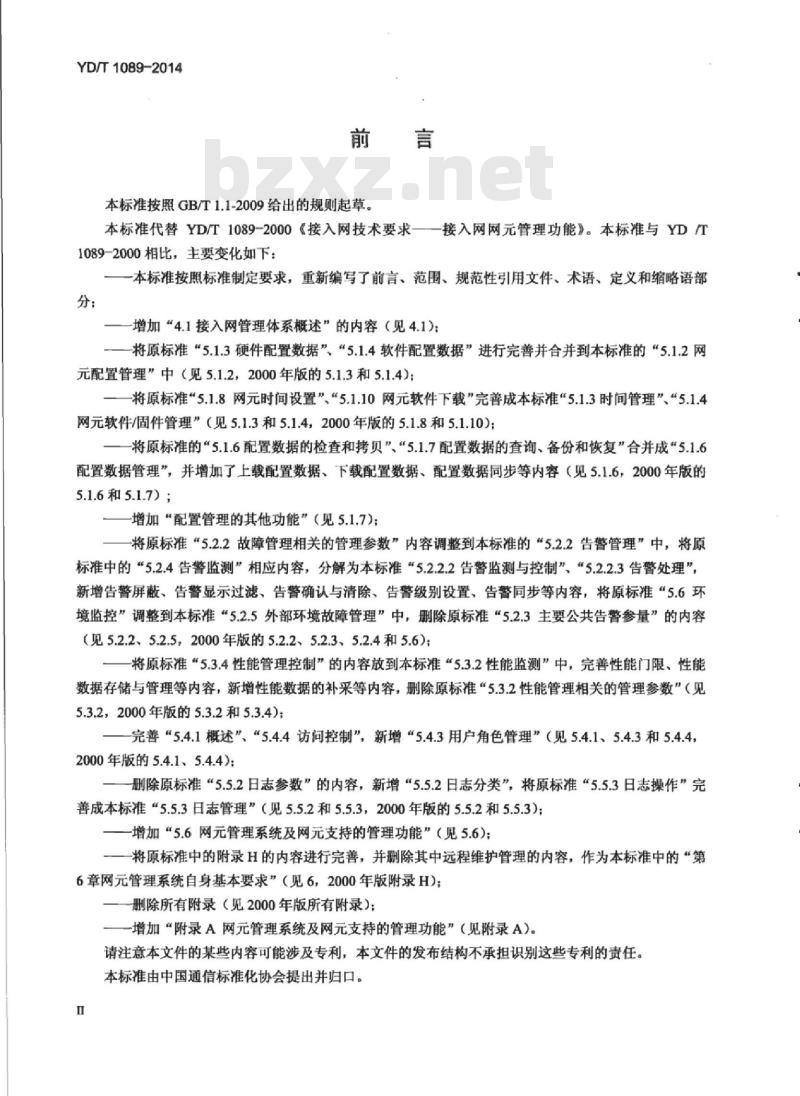

本标准按照GB/T1.1-2009给出的规则起草。本标准代替YD/T1089-2000《接入网技术要求一一接入网网元管理功能》。本标准与YD/T1089-2000相比,主要变化如下:一本标准按照标准制定要求,重新编写了前言、范围、规范性引用文件、术语、定义和缩略语部分:
一增加“4.1接入网管理体系概述”的内容(见4.1)将原标准“5.1.3硬件配置数据”、“5.1.4软件配置数据”进行完善并合并到本标准的“5.1.2网元配置管理”中(见5.1.2,2000年版的5.1.3和5.1.4);将原标准“5.1.8网元时间设置”“5.1.10网元软件下载”完善成本标准“5.1.3时间管理”、“5.1.4网元软件/固件管理”(见5.1.3和5.1.4,2000年版的5.1.8和5.1.10);一将原标准的“5.1.6配置数据的检查和拷贝”“5.1.7配置数据的查询、备份和恢复”合并成“5.1.6配置数据管理”,并增加了上载配置数据、下载配置数据、配置数据同步等内容(见5.1.6,2000年版的5.1.6和5.1.7);
增加“配置管理的其他功能”(见5.1.7):-将原标准5.2.2故障管理相关的管理参数”内容调整到本标准的“5.2.2告警管理”中,将原标准中的“5.2.4告警监测”相应内容,分解为本标准“5.2.2.2告警监测与控制”、“5.2.2.3告警处理”新增告警屏蔽、告警显示过滤、告警确认与清除、告警级别设置、告警同步等内容,将原标准“5.6环境监控”调整到本标准“5.2.5外部环境故障管理”中,删除原标准“5.2.3主要公共告警参量”的内容(见5.2.2、5.2.5,2000年版的5.2.2、5.2.3、5.2.4和5.6);一将原标准“5.3.4性能管理控制”的内容放到本标准“5.3.2性能监测”中,完善性能门限、性能数据存储与管理等内容,新增性能数据的补采等内容,删除原标准“5.3.2性能管理相关的管理参数”(见5.3.2,2000年版的5.3.2和5.3.4)完善“5.4.1概述”、“5.4.4访问控制”,新增“5.4.3用户角色管理”(见5.4.1、5.4.3和5.4.4,2000年版的5.4.1、5.4.4));
删除原标准“5.5.2日志参数”的内容,新增“5.5.2日志分类”,将原标准“5.5.3日志操作”完善成本标准“5.5.3日志管理”(见5.5.2和5.5.3,2000年版的5.5.2和5.5.3);—增加“5.6网元管理系统及网元支持的管理功能”(见5.6):一将原标准中的附录H的内容进行完善,并删除其中远程维护管理的内容,作为本标准中的“第6章网元管理系统自身基本要求”(见6,2000年版附录H):一一删除所有附录(见2000年版所有附录);一增加“附录A网元管理系统及网元支持的管理功能”(见附录A)。请注意本文件的某些内容可能涉及专利,本文件的发布结构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。I

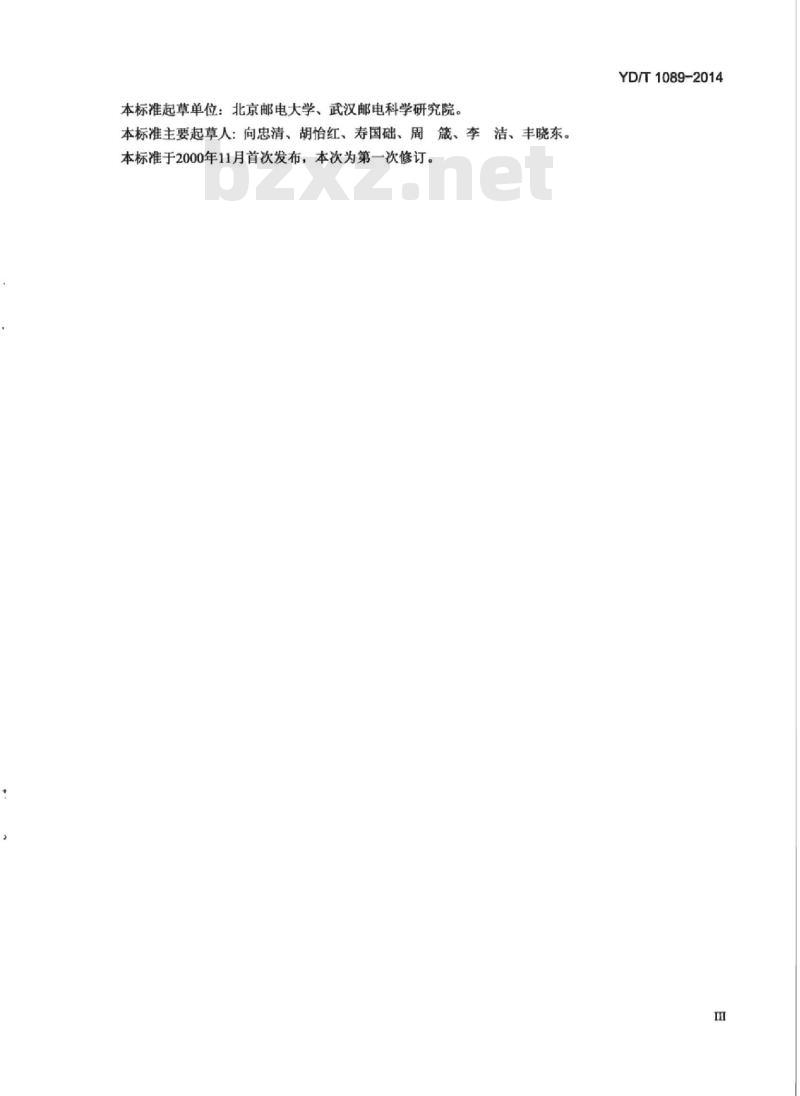

本标准起草单位:北京邮电大学、武汉邮电科学研究院。本标准主要起草人:向忠清、胡怡红、寿国础、周截、李洁、丰晓东。
本标准于2000年11月首次发布,本次为第一次修订。YD/T1089-2014

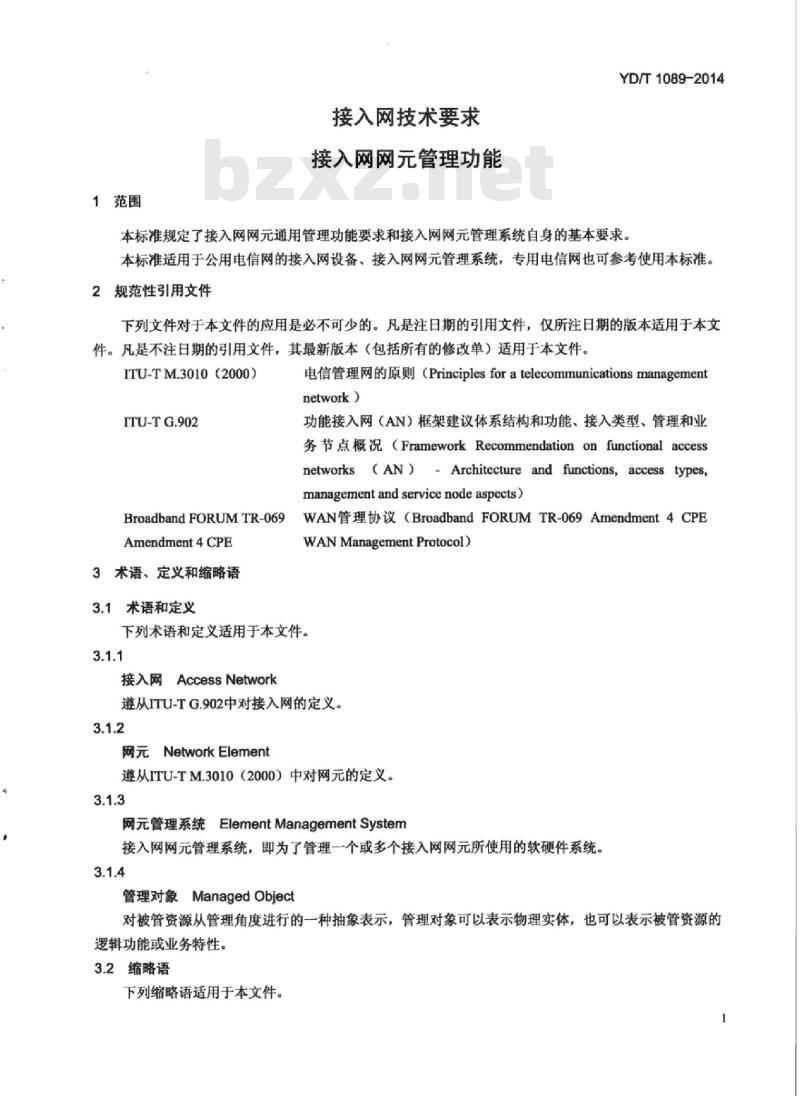

1范围
接入网技术要求
接入网网元管理功能
YD/T1089-2014
本标准规定了接入网网元通用管理功能要求和接入网网元管理系统自身的基本要求。本标准适用于公用电信网的接入网设备、接入网网元管理系统,专用电信网也可参考使用本标准。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。ITU-TM.3010(2000)
ITU-TG.902
电信管理网的原则(Principlesforatelecommunicationsmanagementnetwork)
功能接入网(AN)框架建议体系结构和功能、接入类型、管理和业务节点概况(FrameworkRecommendationonfunctionalaccessnetworks(AN)-Architecture and functions,access types,managementand servicenodeaspects)BroadbandFORUMTR-069WAN管理协议(BroadbandFORUMTR-069Amendment4CPEAmendment4CPE
3术语、定义和缩略语
3.1术语和定义
WAN Management Protocol)
下列术语和定义适用于本文件。3.1.1
接入网AccessNetwork
遵从ITU-TG.902中对接入网的定义。3.1.2
网元NetworkElement
遵从ITU-TM.3010(2000)中对网元的定义。3.1.3
网元管理系统ElementManagementSystem接入网网元管理系统,即为了管理一个或多个接入网网元所使用的软硬件系统。3.1.4
管理对象ManagedObject
对被管资源从管理角度进行的一种抽象表示,管理对象可以表示物理实体,也可以表示被管资源的逻辑功能或业务特性。
3.2缩略语
下列缩略语适用于本文件。
YD/T1089-2014
CORBA
EMS
FTP
LCT
NMS
NTP
SNI
SNMP
TCA
TFTP
TL1
UNI
WEB
WIMP
4基本描述
CommonObjectRequestBrokerArchitecture公共对象请求代理体系Element Management System
File Transfer Protocol
Local Craft Terminal
Network Element
NetworkManagementSystem
NetworkTimeProtocol
Service Node Interface
SimpleNetworkManagementProtocolThreshold Crossing Alarm
TrivialFileTransferProtocol
Transaction Language-1
User Network Interface
Web
Windows、Icons、Menu、Pointer接入网管理体系概述
网元管理系统
文件传输协议
本地维护终端
网络管理系统
网络时间协议
业务节点接口
简单网络管理协议
越限告警
简单文件传输协议
人一机交互语言
用户网络接口
环球网
窗口、图标、菜单、光标
按照电信管理网的管理分层架构,接入网管理系统的体系结构由接入网网元、接入网网元管理系统(EMS)和接入网网络管理系统(NMS)组成,如图1所示。网络管理系统
网络管理接口
网元管理系统bZxz.net
网元管理接口
接入网网元1
网元间管理接口
接入网网元起
本地维护管理接口
接入网网元难
图1接入网管理体系结构
网络管理层
网元管理层
网元层
接入网网元
其中网元管理系统作为管理者,网元作为被管理者,网元管理系统中的管理实体通过网元管理接口与网元中的管理实体进行管理信息交互,实现相应的管理功能。网元管理系统还可以经由网元管理接口通过网元与网元之间的管理接口对网元进行管理。网元管理接口支持的协议类型包括但不限于SNMP、TR-069、FTP、TFTP等。2
YD/T1089-2014
网元可以通过本地维护管理接口由LCT提供本地维护管理操作。本地维护管理接口包括console(配置口),以太网接口等,LCT可以基于命令行或Web等方式对网元进行本地管理。网元管理系统通过网络管理接口与网络管理系统相连,网络管理接口支持的协议类型包括但不限于CORBA,TL1、SNMP。
4.2管理功能描述
接入网网元管理层管理接入网中的网元,其功能是对网元进行管理,包括对网元的配置管理、故障管理、性能管理和安全管理。由于接入网不具有计费的功能,因此接入网的网元管理层也不具有账务管理的功能。网元管理功能是接入网网管系统功能的基础,各项网络管理功能都可以分解为对单个网元的管理,由网元管理功能具体完成。5接入网网元通用管理功能要求
5.1配置管理
5.1.1概述
配置管理涉及一系列功能,包括控制、识别网元,从网元中收集配置信息及提供配置数据给网元等。配置数据是被管网络所拥有的资源的一些固有信息,包括与物理资源相关的物理配置信息以及与功能和业务相关的逻辑配置信息等。配置管理负责建立接入网的网络资源数据库,提供所有其他管理功能所需要的网络资源信息。配置管理要求能识别、定义、指配、控制和监视接入网网元中的各类网元。具体要求包括:a)识别所有的网元管理对象,必要时为每个网元管理对象分配标识:b)增加和删除网元管理对象;
c)修改网元管理对象的属性:
d)网元的软件/固件管理;
e)网元的状态监测与控制;
f)网元的配置数据管理。
5.1.2网元配置管理
在网元管理中,最基本的一类管理对象就是与网元物理实体相对应的网元管理对象,比如机框结构的网元,存在着网元对象、单盘对象、端口对象等网元管理对象,它们之间存在着分层包含关系,网元管理系统应能创建、删除、查询修改网元管理对象。网元应能按需或主动报告网元各级管理对象的基本信息,以及新增、删除、变化情况。具体说明如下:a)创建网元管理对象时,网元管理系统应支持通过手工输入方式,或者通过自动检测方式,初始化网元管理对象及其下属的管理对象属性信息。b)查询修改网元管理对象。用户可以通过网元管理系统查询与修改网元管理对象及其下属的管理对象的配置信息。网元管理系统应能直观的显示网元管理对象及其下属的管理对象的配置信息。比如以图形方式显示网元机框布局、槽位信息,每个槽位所安装的单盘信息。c)删除网元管理对象。用户可以在网元管理系统中删除网元管理对象。网元管理对象根据类型的不同应包括下列部分或全部信息:a)管理对象标识:
b)管理对象的类型:
YD/T1089-2014
c)用户指定的管理对象名称:
d)管理对象所在物理位置(比如机架/机框/插槽):e)序列号(可选):
f)管理对象所在的地理位置(可选):g)管理对象所关联的硬件配置信息(可选):h)管理对象所安装的软件信息(当有软件安装在该管理对象时):i)管理对象是否可替换(可选):j)厂商名称(可选)。
其中软件的常用信息包括:
a)软件标识:
b)软件版本:
c)用户指定的软件名称(可选):d)厂商名称(可选)。
5.1.3时间管理
网元管理系统应支持通过NTP与时钟源进行时间同步。对于网元管理系统和被管理的网元,应支持如下方式实现网元时间与网元管理系统的时间之间的同步:
a)通过手工方式进行网元与网元管理系统之间的时间同步:b)通过自动方式进行网元与网元管理系统之间的时间同步。需要时间标记之处,例如告警产生与清除时间,性能采集时间,配置时间等的时间标记建议以秒为单位。
5.1.4网元软件/固件管理
网元管理系统应具备下列功能:a)网元及其所包含的单盘中所安装的软件/固件的版本管理,包括查询、统计等功能。b)网元及其所包含的单盘中所安装的软件/固件的版本升级功能:一一升级操作宜与网元、单盘的重启操作分离:一升级不应影响网元原有的配置数据:一一对大量的同类网元管理对象,宜提供自动、批量升级功能。5.1.5网元状态监测与控制
网元管理系统需要根据要求对网元的状态进行监视和控制,设置网元或其组成部分的工作状态。通常每项控制功能都需要进行状态检查,从而确认控制是否正常实现。网元管理系统可以设置网元的报告周期或请求网元报告周期设置。网元管理系统应能向网元发出以下报告请求:a)请求报告网元标识:
b)请求网元报告当前配置数据:c)请求网元对业务、设备或系统进行再启动(软启动或硬启动):d)请求网元报告周期。
网元应能向管理中心报告以下属性和状态的改变信息:a)网元的建立和删除:
b)网元的状态变化;
c)网元属性的参数值变化:
d)硬件版本、软件版本,版本修改记录、时间e)网元再启动(软启动或硬启动)。5.1.6配置数据管理
配置数据管理包括以下内容:
a)配置数据合法性检查
YD/T1089-2014
当用户更新配置数据时,网元管理系统及网元本身应首先检查被管理网元是否能提供此类配置、配置数据是否在合法范围之内、与其他配置是否冲突、是否有足够权限等。如有差错,应及时向用户报告。b)配置数据持久存储
网元管理系统应将需要保存的配置数据进行本地持久化的保存(如数据库等),以便在网元配置数据丢失时,可以从网元管理系统中恢复,网元应将配置数据进行本地持久化的保存(如配置文件等),以便网元重启后或网元管理系统出现故障时,网元可以从本地保存的配置数据中恢复配置。c)上载配置数据
上载配置数据是将网元中的(部分或全部)配置数据上载到网元管理系统上,用户能通过一定的命令将网元的配置数据同步获取。网元应保存配置数据,并能响应网元管理系统的上载请求。d)下载配置数据
下载配置数据是将网元管理系统中现有的(部分或全部)配置数据下载到网元上。网元管理系统应提供模板数据,可以直接将模板数据下载到网元或者对模板数据进行修改后下载到网元中。网元应能响应网元管理系统的下载配置数据的请求。e)配置数据一致性检查与配置数据的同步网元管理系统应支持对其持久保存的部分或全部的配置数据与在网元中的部分或全部配置数据进行一致性比较功能,并向用户报告比较结果,当两者不一致时,可以选择将网元上的配置数据同步到网元管理系统,或者将网元管理系统的配置数据同步到网元中。配置数据同步的粒度以管理对象为粒度。f)配置数据的备份与恢复
网元管理系统应支持将本地持久保存的配置数据,备份到异地。当网元管理系统本地的配置数据受到破坏后,可以选择从异地备份中恢复数据,或者从网元中进行配置数据的上载。网元应支持将本地的配置文件备份到异地(如网元管理系统指定的服务器)。当网元的配置数据丢失时,可以选择将备份的配置文件下载到网元,或者从网元管理系统中下载该网元的配置数据。配置文件的上载与下载可以选择使用FTP、TFTP5.1.7配置管理的其他功能
针对接入网网点多、范围广、设备数量大的特点,接入网网元管理系统宜提供下列功能:5
YD/T1089-2014
a)离线配置
在网元管理系统所管理的配置数据量巨大的情况下,网元管理系统可在网元不在线时,预先将配置数据保存到网元管理系统中,待网元上线后,再将配置数据下载到网元上b)批量配置
对于大量管理对象需要执行同样的管理活动的情况,为了提高管理效率,网元管理系统可提供批量处理能力。例如:
一一指定同类批量管理对象的软件升级:一指定同类批量管理对象的配置数据备份:一指定同类批量管理对象的配置数据恢复:指定同类批量管理对象的重启。c)资源管理
资源管理包括:
一资源统计:网元管理系统提供对所管理的所有网元的网元管理对象数量、类型、属性、占用情况等信息进行相关统计分析的能力。一一资源定位:网元管理系统根据被管对象的特定属性值,快速查找定位到具体的被管对象,d)配置模板管理
为提高配置效率,网元管理系统可支持配置模板管理功能和基于配置模板的配置活动。配置模板是对同一类配置数据的抽象。配置模板可以应用到同类的一个或多个管理对象上。配置模板管理包括:
创建配置模板:
删除配置模板:
修改配置模板:
一查询配置模板:
一绑定配置模板到指定的管理对象上:一一解绑定配置模板到指定的管理对象上。5.2故障管理
5.2.1概述
故障管理是对被管网络及其环境出现的异常情况所采取的一系列管理活动,包括对异常情况的实时侦测、告警的报告及处理、故障定位、故障恢复等。告警是被管网元在检测到异常情况时主动产生并报告给网元管理系统的通知。网元应提供告警报告功能,当检测到异常情况时,应即时通知网元管理系统,网元管理系统通过对告警的处理,使用户在尽可能短的时间内知晓异常的发生,并采取相应的定位与诊断措施,确定异常产生的根源,尽快恢复受故障影响的功能与业务。
5.2.2告警管理
5.2.2.1告警基本信息
告警基本信息包括
a)告警类型
网元管理系统应支持以下五种告警类型:设备告警(EquipmentAlarm):与设备硬件有关的告警:一服务质量告警(QoSAlarm):反映性能的告警,如性能劣化越门限等:YD/T1089-2014
一通信告警(CommunicationAlarm):与通信状态有关的告警,如帧丢失、信号劣化、通信协议告警等:
-环境告警(EnvironmentalAlarm):与环境有关的告警,如火警、温度/湿度告警等;一处理失败告警(ProcessingErrorAlarm):与软件处理有关的告警。b)告警级别
网元管理系统应支持以下告警严重性级别:-紧急告警(Critical):使业务中断并需要立即采取故障检修的告警:一主要告警(Major):影响业务并需要立即采取故障检修的告警:一次要告警(Minor):不影响现有业务,但需采取检修以阻止恶化的告警:一提示告警(Warning):不影响现有业务,但有可能成为影响业务的告警,可视需要采取措施:一未确定告警(Indeterminate):不能确定级别的告警(可选):无告警(Cleared):无告警。
c)告警状态
按照告警清除状态,可分为:
当前告警:
历史告警。
按照告警确认状态,可分为:
已确认告警:
未确认告警。
5.2.2.2告警监测与控制
告警监测与控制活动有:
a)告警报告
网元上报的告警通知中,应直接或间接包含下列信息,以便用户进行故障的定位与恢复处理:告警源(产生告警的管理对象)一告警类型:
一告警标识:
一告警原因:
一产生时间;
一清除时间(告警清除时携带)附加信息。
网元管理系统应能接受网元的告警通知并能控制网元的告警报告条件。b)告警屏蔽
网元管理系统应能根据用户设定的告替屏蔽条件,指示网元屏蔽所有符合条件的告警的上报。用户可采用以下信息的任意组合来设置告警屏蔽条件:7
YD/T1089-2014
告警源:
一告警级别:
告警类型;
告警标识。
网元接收到告警屏蔽的请求后,应停止监视和上报指定的告警。c)告警报告过滤(可选)
网元管理系统可设置条件,有选择地接收网元上报的告警,过滤掉不关心的告警。网元管理系统上的告警报告过滤功能不影响网元上告警的上报功能。d)告警预投入功能(可选)
告警预投入是指网元管理系统对网元中未加载业务的管理对象(如端口)所产生告警的一种处理方式。网元管理系统至少应具备以下告警预投入功能之一:一告警上报自动恢复功能。应用此功能时,网元中未加载业务的管理对象(如端口)上所产生的告警不上报。管理对象(如端口)加载业务一段时间后,自动回复到正常的实际告警上报状态。一告警反转功能。应用此功能时,网元上报的管理对象(如端口)告警状态与其实际告警状态是相反的。即网元中未加载业务的管理对象不上报告警,而当管理对象(如端口)加载业务后则上报相关告警提示。如果管理对象(如端口)又回到未加载业务状态,则上报告警清除。告警反转功能不影响对其他告警的抑制。
5.2.2.3告警处理
告警处理包括:
a)告警采集与显示
网元管理系统应能实时收集网元发出的告警信息,并自动更新当前告警列表,建议显示下列信息:网元名称;
一网元类型:
告警位置:
告警级别:
告警名称;
一告警状态;
告警类型:
告警原因:
告警发生时间;
告警确认时间;
一告警消除时间;
一附加信息。
b)对于新接收到的告警,网元管理系统至少应支持如下提示方式:-颜色变化:
一图标闪烁:
声音提示。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
