【YD通讯标准】 接人设备抗地震性能检测规范 第二部分 VSAT 卫星地球站设备

本网站 发布时间: 2024-06-10 09:41:53
  • YD 5197.2-2014
  • 现行

基本信息

  • 标准号:

    YD 5197.2-2014

  • 标准名称:

    接人设备抗地震性能检测规范 第二部分 VSAT 卫星地球站设备

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD 5197.2-2014.Specification for Seismic Test of Access Equipment Part2 VSAT Satellite Earth Station Equipment.
1总则
1.0.1为提高电信网络的抗震防灾能力,保障电信网络的安全性和可靠性,减轻地震对电信设备的破坏,依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定,制定YD 5197.2。
1.0.2在我国抗震设防烈度7度以上(含7烈度)地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。
1.0.3 YD 5197.2适用于进人抗震设防烈度为7~9度地区的VSAT卫星地球站端站设备的抗震性能检测。VSAT主站设备抗地震技术性能检测参见YD 5091. 2- 2014《传输设备抗地震性能检测规范第二部分卫星地球站传输设备》。
1.0.4 YD 5197.2规定了VSAT固定卫星地球站设备、VSAT静中通卫星地球站设备和VSAT动中通卫星地球站设备以及便携式卫星地球站设备的抗地震性能检测的检测项目、指标要求、检测方法和评估方法。
1.0.5YD 5197.2在执行时,被测VSAT卫星地球站设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。
1.0.6 被测设备还应符合国家、行业主管部门颁发的有关标准和规范。
1.0.7在执行本规范与国家规定有矛盾时,应以国家规定为准。

标准内容标准内容

部分标准内容:

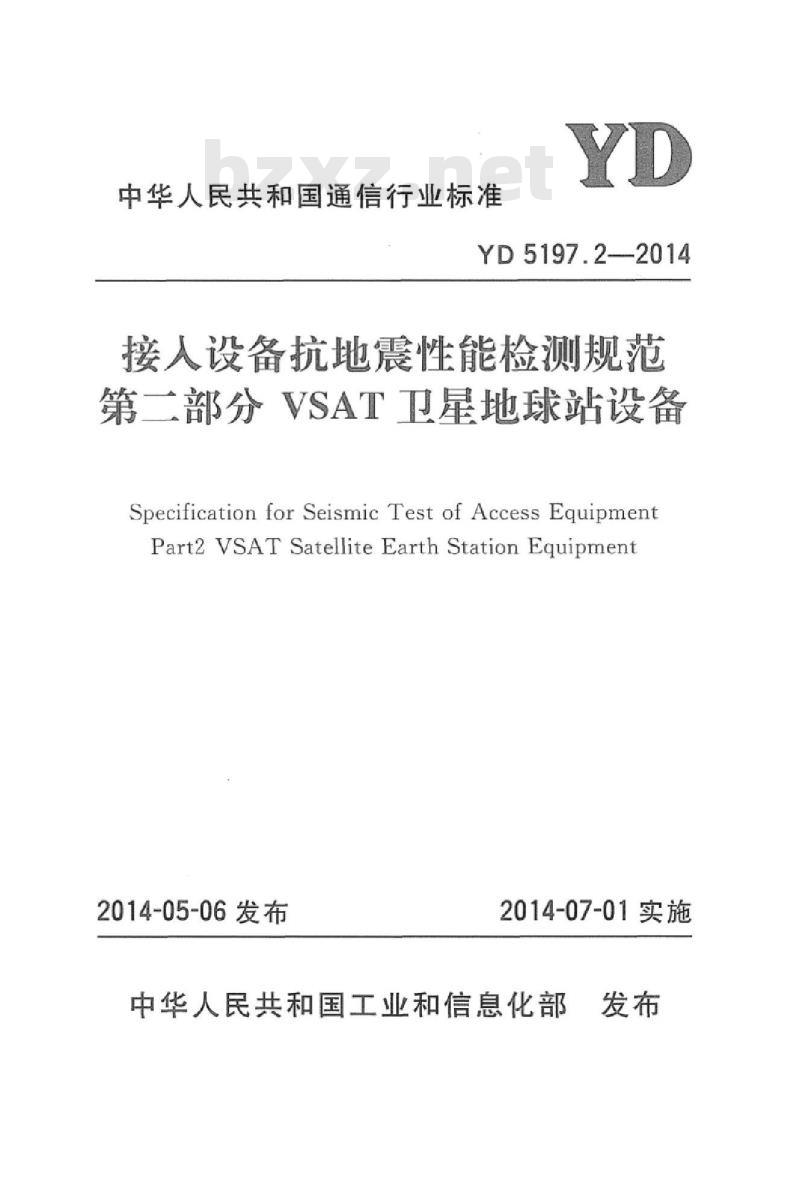

中华人民共和国通信行业标准
YD5197.2—-2014
接人设备抗地震性能检测规范
第一部分VSAT卫星地球站设备
Specificationfor SeismicTestof Access EquipmentPart2VSAT SatelliteEarth Station Equipment2014-05-06发布
2014-07-01实施

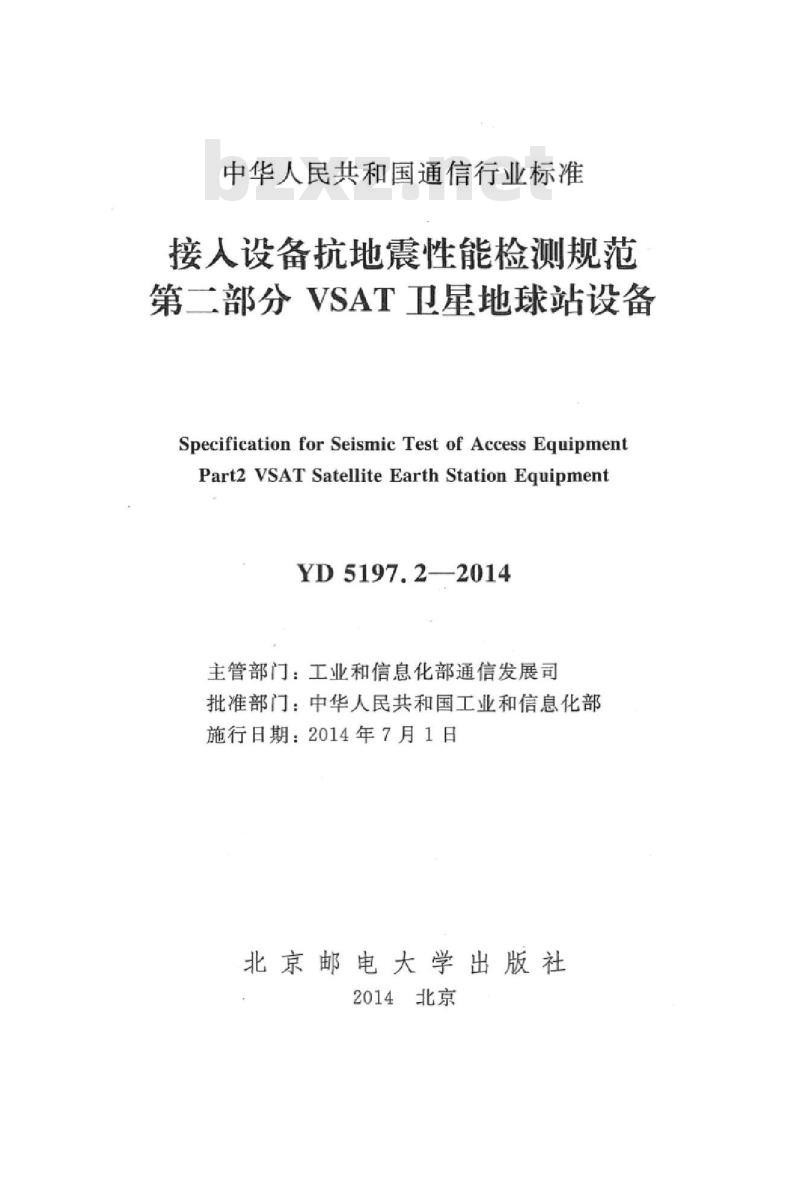

中华人民共和国工业和信息化部中华人民共和国通信行业标准
接人设备抗地震性能检测规范
第二部分VSAT卫星地球站设备
Specification for Seismic Test of Access EquipmentPart2 VSAT Satellite Earth Station EquipmentYD5197.2—2014
主管部门:工业和信息化部通信发展司批准部门:中华人民共和国工业和信息化部施行日期:2014年7月1日
北京邮电大学出版社
2014北京

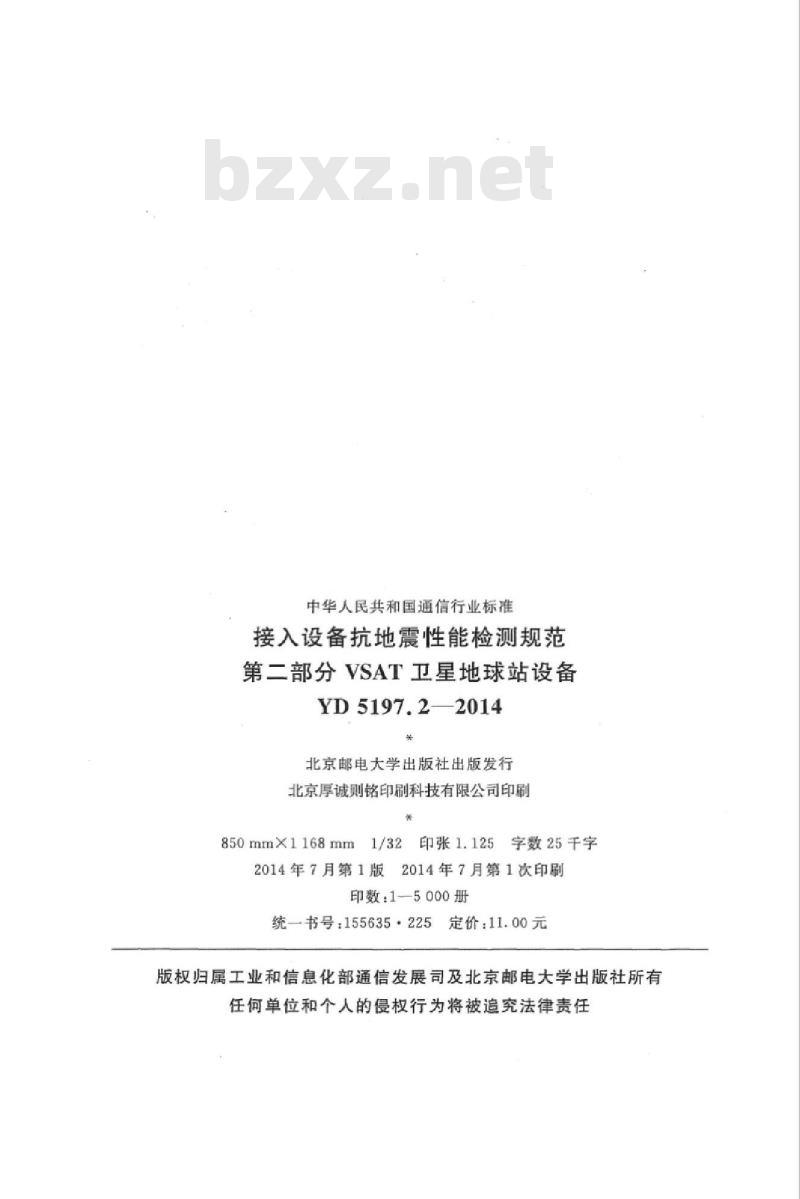

中华人民共和国通信行业标准
接入设备抗地震性能检测规范
第二部分VSAT卫星地球站设备
YD5197.2—2014
北京邮电大学出版社出版发行
北京厚诚则铭印刷科技有限公司印刷850mm×1168mm1/32印张1.125字数25千字2014年7月第1版2014年7月第1次印刷印数:1-5000册

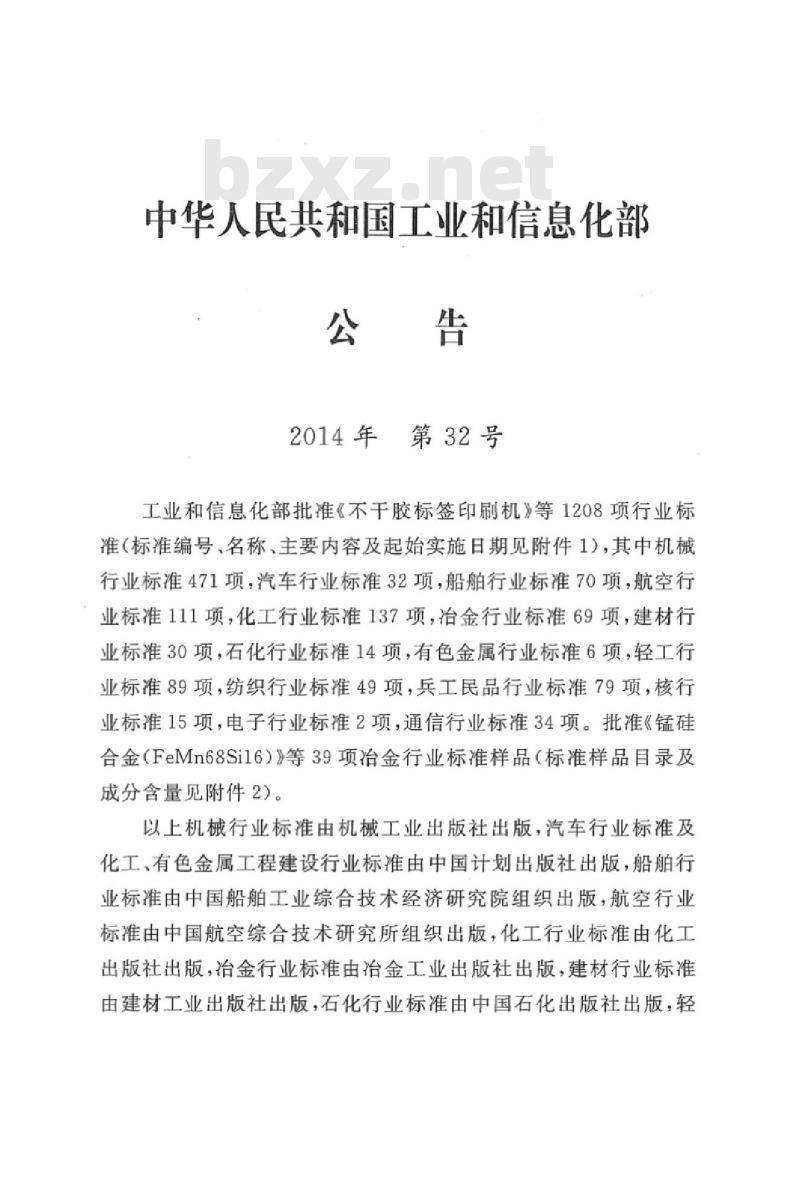

统一书号:155635·225定价:11.00元版权归属工业和信息化部通信发展司及北京邮电大学出版社所有任何单位和个人的侵权行为将被追究法律责任中华人民共和国工业和信息化部公告
2014年第32号
工业和信息化部批准《不于胶标签印刷机》等1208项行业标准(标准编号,名称、主要内容及起始实施日期见附件1),其中机械行业标准471项,汽车行业标准32项,船舶行业标准70项,航空行业标准111项,化工行业标准137项,冶金行业标准69项,建材行业标准30项,石化行业标准14项,有色金属行业标准6项,轻工行业标准89项,纺织行业标准49项,兵工民品行业标79项,核行业标准15项,电子行业标准2项,通信行业标准34项。批准《锰硅合金(FeMn68Si16)》等39项冶金行业标准样品(标准样品目录及成分含量见附件2)。

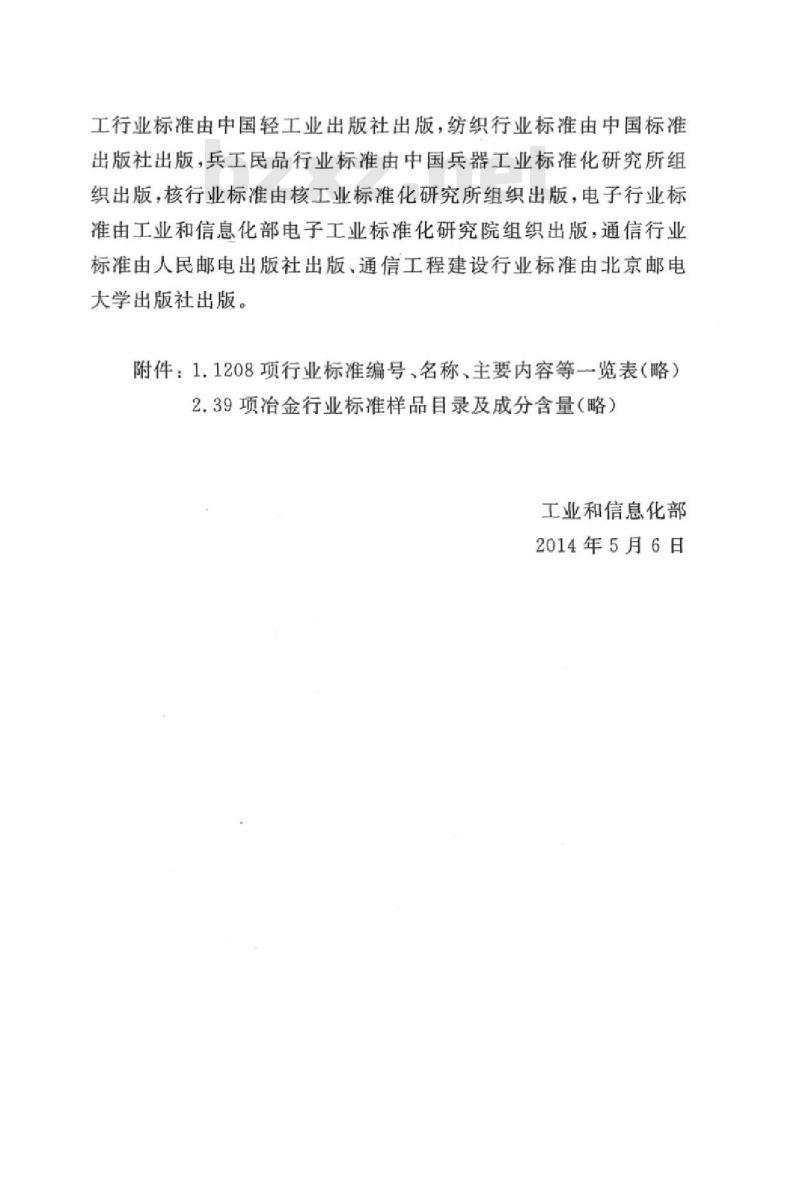

以上机械行业标准由机械工业出版社出版,汽车行业标准及化工、有色金属工程建设行业标准由中国计划出版社出版,船舶行业标准由中国船舶工业综合技术经济研究院组织出版,航空行业标准由中国航空综合技术研究所组织出版,化工行业标准由化工出版社出版,冶金行业标准由冶金工业出版社出版,建材行业标准由建材工业出版社出版,石化行业标准由中国石化出版社出版,轻工行业标准由中国轻工业出版社出版,纺织行业标准由中国标准出版社出版,兵工民品行业标准由中国兵器工业标准化研究所组织出版,核行业标准由核工业标准化研究所组织出版,电子行业标准由工业和信息化部电子工业标准化研究院组织出版,通信行业标准由人民邮电出版社出版、通信工程建设行业标准由北京邮电大学出版社出版。
附件:1.1208项行业标准编号,名称,主要内容等一览表(略)2.39项治金行业标准样品目录及成分含量(略)工业和信息化部
2014年5月6日
本规范是根据工业和信息化部关于2010年通信工程建设标准编制计划的通知(工信厅通[2010]47号)的要求,在广泛征求各方意见的基础上,编制《接人设备抗地震性能检测规范第二部分VSAT卫星地球站设备》。
本规范主要内容包括总则、被测设备组成及要求,VSAT卫星地球站设备的抗地震技术性能检测,评估标准等。本规范中以黑体字标志的1.0.2条、1.0.5条、5.0.1条、5.0.2条为强制性条文,必须严格执行。本规范由工业和信息化部通信发展司负责解释,监督执行。本规范在使用过程中,如有需要补充或修改的内容,请与部通信发展司联系,并将补充或修改意见寄部通信发展司(地址:北京市西长安街13号,邮编:100804)。主编单位:保定泰尔通信设备抗震研究所工业和信息化部电信研究院
主要起草人:刘玲威李莉莉赵冬丽李皓琰1
术语和符号
被测设备组成及要求
VSAT卫星地球站设备抗地震技术性能检测4.1
天线机械性能
天线控制功能
天线接收方向图
传输性能
5评估标准
附录A本规范用词说明
表BVSAT卫星地球站设备抗地震技术性能检测表引用标准名录
条文说明
1总则
1.0.1为提高电信网络的抗震防灾能力,保障电信网络的安全性和可靠性,减轻地震对电信设备的破坏,依据《中华人民共和国防震减灾法》和电信网络抗震防灾有关规定,制定本规范。1.0.2在我国抗震设防烈度7度以上(含7烈度)地区公用电信网中使用的主要电信设备必须经电信设备抗震性能检测合格。1.0.3本规范适用于进人抗震设防烈度为7~9度地区的VSAT卫星地球站端站设备的抗震性能检测。VSAT主站设备抗地震技术性能检测参见YD5091.2一2014《传输设备抗地震性能检测规范第二部分卫星地球站传输设备》。1.0.4本规范规定了VSAT固定卫星地球站设备VSAT静中通卫星地球站设备和VSAT动中通卫星地球站设备以及便携式卫星地球站设备的抗地震性能检测的检测项目,指标要求,检测方法和评估方法。
1.0.5本规范在执行时,被测VSAT卫星地球站设备的结构抗地震性能应满足YD5083《电信设备抗地震性能检测规范》。1.0.6被测设备还应符合国家,行业主管部门颁发的有关标准和规范。
1.0.7
在执行本规范与国家规定有矛盾时,应以国家规定为准。1
2术语和符号
2.1术语
2.1.1VSAT固定卫星地球站(VSATfixedsatelliteearthstation)
用于VSAT固定天线的通信网接入和专用网接人传输的通信卫星地球站。
2.1.2VSAT动中通卫星地球站(vehicle(mobileused)ofVSATSatellite earth)
是指工作在用于运动过程中的应急或新闻传播等使用的通信卫星地球站。
2.1.3VSAT静中通卫星地球站(vehicle(stillused)ofVSATsatellite earth
是指具有便携临时组装结构的车载应急新闻传播等使用的通信卫星地球站
2.1.4便携式卫星地球站(portablecommunicationsatelliteearthstation)
是指具有便携临时组装结构的人工手提应急新闻传播使用的通信卫星地球站。
2.1.5指向精度(pointingaccuracy)卫星地球站天线波束中心轴(电轴)指向卫星后,天线波束中心轴的指向角度读出的指示值与应有的地球站天线波束中心指向之间的角度差。
2.1.6天线控制功能(antennacontrolfunction)卫星地球站天馈传动系统是由天馈系统,伺服传动系统,自动2.
控制GPS定位系统组成,卫星固定站应具备自动跟踪,寻星,微调;动中通地球站应具备行动过程中的寻星和自动跟踪功能,静中通地球站和便携式卫星通信天线系统还应具备展开,收藏功能。2.l.7天线运动范围(theantennamotionrange)天线方位轴和俯仰轴在方位平面和俯仰方向内所能运动的范围。
2.2符号
英文缩写
BER
GPS
VSAT
IDU
ODU
英文名称
BitErrorRate
GlobalPositioningSystem
VerySmallApertureTerminal
IndoorUnit
Outdoor Unit
中文名称
比特误码率
全球定位系统
甚小孔径终端
室内单元
室外单元
3被测设备组成及要求
3.0.1提交检测的VSAT卫星地球站设备应包括:VSAT固定、VSAT动中通和VSAT静中通卫星地球站的天线系统,射频收发子系统及调制解调器、用户接口单元,统称室内单元和室外单元等,见图3.0.1所示。
3.0.2VSAT卫星地球站设备天线系统由天线主体,天线控制器,GPS.电子罗盘,倾角仪等,其中天线主体包括反射面、馈源,驱动系统等组成。
3.0.3
提交检测的VSAT卫星地球站设备应按规格型号满配置。卫星#
VASTA业务用
户端站下载标准就来标准下载网
低噪放/变频
功放/变频
室外单元
C、ku频段
图3.0.1
L频段
解调器
用户接
口单元
调制器
室内单元
VSAT卫星地球站设备组成框图
1业务端
4VSAT卫星地球站设备抗地震技术性能检测4.1天线机械性能
4.1.1天线仰角及方位角转动范围测试应符合以下要求:1.指标要求
1)方位角转动范围:被测设备标称值。2)俯仰角转动范围:被测设备标称值。2.测试步骤
1)以天线最初复原的位置为参考点,校准方位及俯仰。2)通过人机设定天线俯仰角转动的范围。3)启动天线的俯仰角轴转动,从最小直至转动到最大角度。4)观察其天线指向指示并采用仰角器测量,确认天线仰角转动的范围,加以记录。
5)将天线设置为复位状态,主波指向天空为90度状态,通过人机设定天线方位角转动的最小值。6)启动天线的方位轴转动,直至最大转动角度,7)观察其天线指向指示并采用电子罗盘测量或指南针,确认天线方位角转动的范围和转动的时间,并加以记录。8)通过人机控制先将方位角复位到原有的起始位置,再将天线仰角收复到最初指定位置。
9)对天线方位面上,分段交叠驱动的天线,可分别测出各段范围,叠加后扣除交叠角。
4.1.2极化调整范围测试应符合以下要求:1.指标要求
极化调整范围:被测设备标称值。5
