【GB国家标准】 磁选设备磁感应强度检测方法

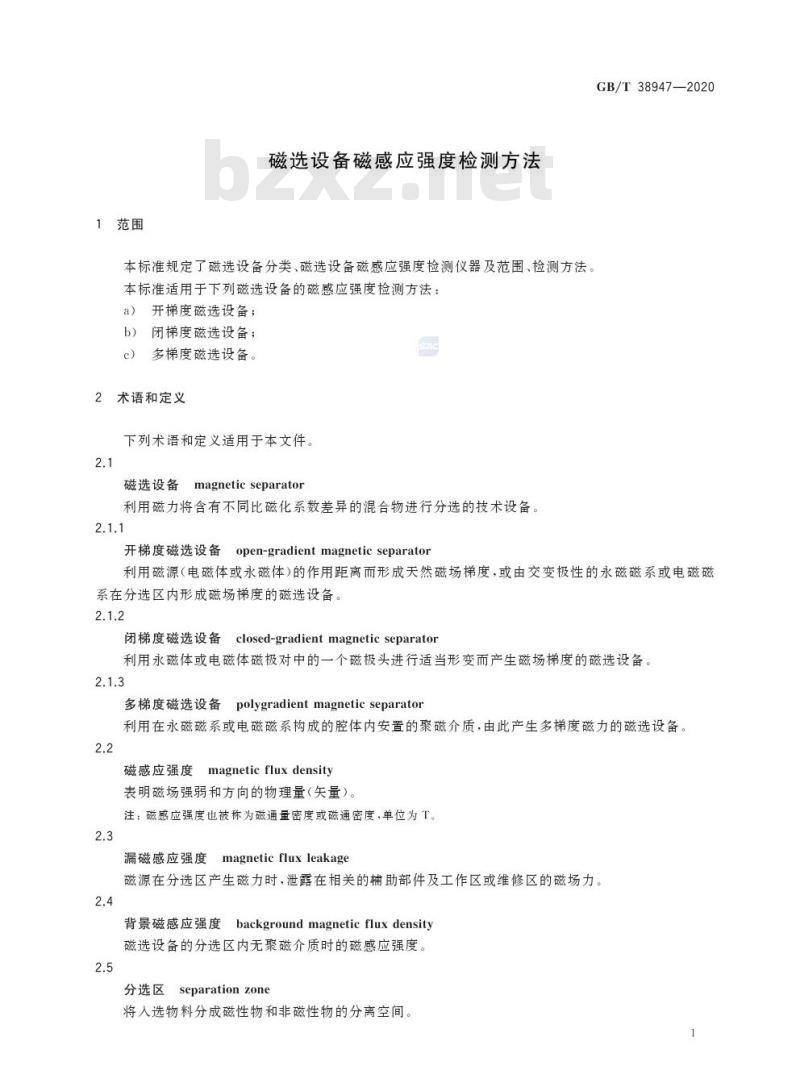

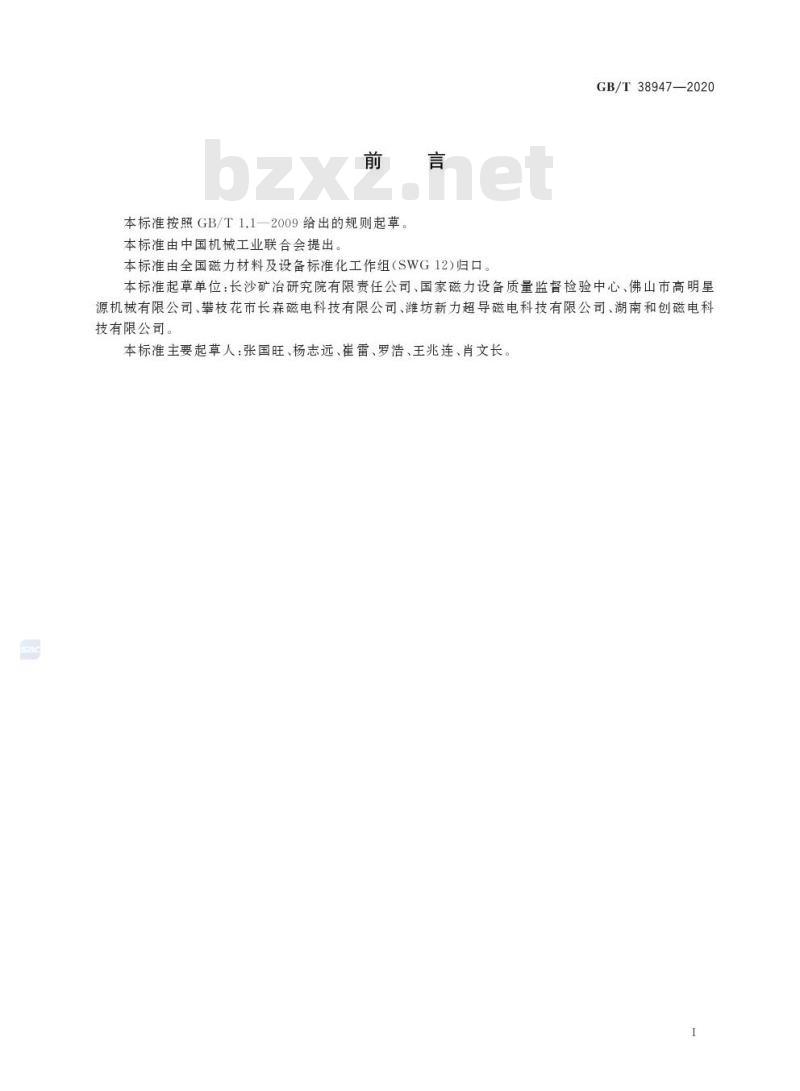

GB/T 38947—2020 磁选设备磁感应强度检测方法 Magnetic flux density test method for magnetic separators 发布日期：2020-06-02 实施日期：2021-04-01 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国机械工业联合会提出，由全国磁力材料及设备标准化工作组（SWG12）归口。 本标准起草单位：长沙矿冶研究院有限责任公司、国家磁力设备质量监督检验中心、佛山市高明星源机械有限公司、攀枝花市长森磁电科技有限公司、潍坊新力超导磁电科技有限公司、湖南和创磁电科技有限公司。 本标准主要起草人：张国旺、杨志远、崔雷、罗浩、王兆连、肖文长。 1 范围 本标准规定了磁选设备分类、磁选设备磁感应强度检测仪器及范围、检测方法。本标准适用于下列磁选设备的磁感应强度检测方法： a）开梯度磁选设备； b）闭梯度磁选设备； c）多梯度磁选设备。 2 术语和定义 下列术语和定义适用于本文件。 2.1 磁选设备 (magnetic separator)：利用磁力将含有不同比磁化系数差异的混合物进行分选的技术设备。 2.1.1 开梯度磁选设备 (open-gradient magnetic separator)：利用磁源（电磁体或永磁体）的作用距离而形成天然磁场梯度，或由交变极性的永磁磁系或电磁磁系在分选区内形成磁场梯度的磁选设备。 2.1.2 闭梯度磁选设备 (closed-gradient magnetic separator)：利用永磁体或电磁体磁极对中的一个磁极头进行适当形变而产生磁场梯度的磁选设备。 2.1.3 多梯度磁选设备 (poly-gradient magnetic separator)：利用在永磁磁系或电磁磁系构成的腔体内安置的聚磁介质，由此产生多梯度磁力的磁选设备。 2.2 磁感应强度 (magnetic flux density)：表明磁场强弱和方向的物理量（矢量）。注：磁感应强度也被称为磁通量密度或磁通密度，单位为T。 2.3 漏磁感应强度 (magnetic flux leakage)：磁源在分选区产生磁力时，泄露在相关的捕助部件及工作区或维修区的磁场力。 2.4 背景磁感应强度 (background magnetic flux density)：磁选设备的分选区内无聚磁介质时的磁感应强度。 2.5 分选区 (separation zone)：将人选物料分成磁性物和非磁性物的分离空间。 2.6 聚磁介质 (magnetizing matrices)：用导磁材料加工而成的齿形、圆形、网格或纤维状的铁磁性充填物。 3 分类 3.1 开梯度磁选设备主要包括平板式磁选机、筒式磁选机、辊带式磁选机、永磁吸铁磁棒、永磁吸铁磁条、格栅式永磁磁选装置、悬挂式电磁或永磁磁选装置、通道式永磁磁选装置、管道式永磁磁选装置和溜槽板式永磁磁选装置。 3.2 闭梯度磁选设备主要包括电磁感应辊式磁选机、电磁感应盘式磁选机和交叉带式电磁（永磁）磁选机。 3.3 多梯度磁选机主要包括平环式介质磁选机、立环式介质磁选机和罐式介质磁选机。 4 检测仪器及范围 4.1 检测仪器 磁选设备磁感应强度的检测应采用一维或三维磁强计和三维磁通门磁强计。 4.1.1 分选区磁感应强度检测：分选区磁感应强度检测时，应采用一维或三维磁强计进行，检测精度等级为1.0级。 4.1.2 整机工作范围漏磁感应强度检测：整机工作范围漏磁感应强度检测时，应采用三维磁强计或三维磁通门磁强计进行，检测精度等级为0.5级。 4.2 检测范围 磁选设备的磁感应强度检测范围包括：分选区、主体构件、操作空间以及维修空间。 5 检测方法 5.1 开梯度磁选设备磁感应强度检测方法应符合附录A的规定。 5.2 闭梯度磁选设备磁感应强度检测方法应符合附录B的规定。 5.3 多梯度磁选设备磁感应强度检测方法应符合附录C的规定。 附录A（规范性附录） A.1 平板式永磁磁选机 A.1.1 分选区磁感应强度检测
