【HG化工标准】 代替 HG/T 2645-1994 橡胶专用裁刀技术条件

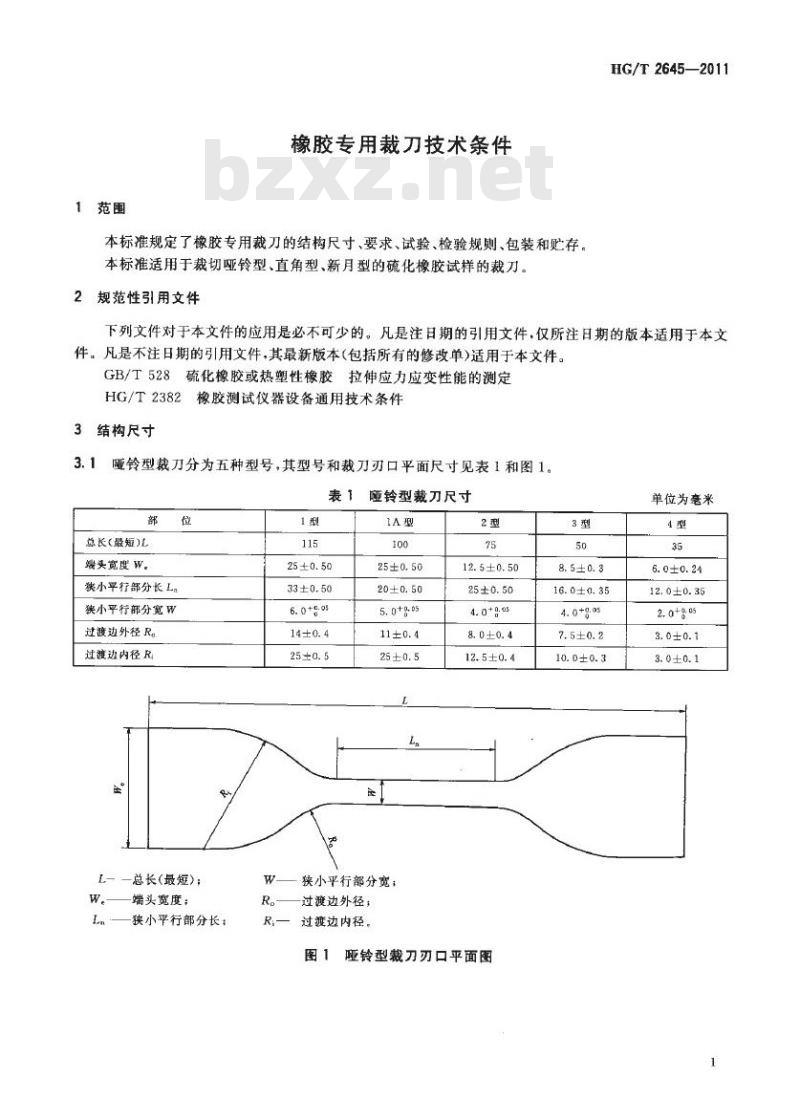

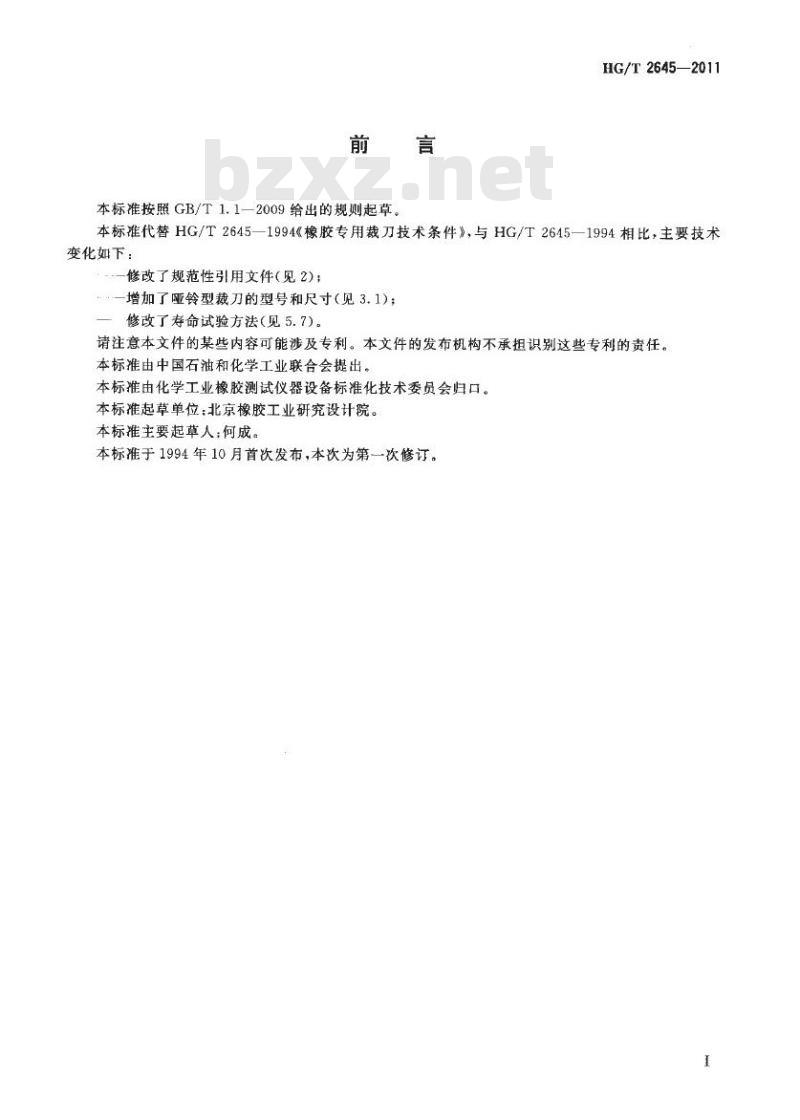

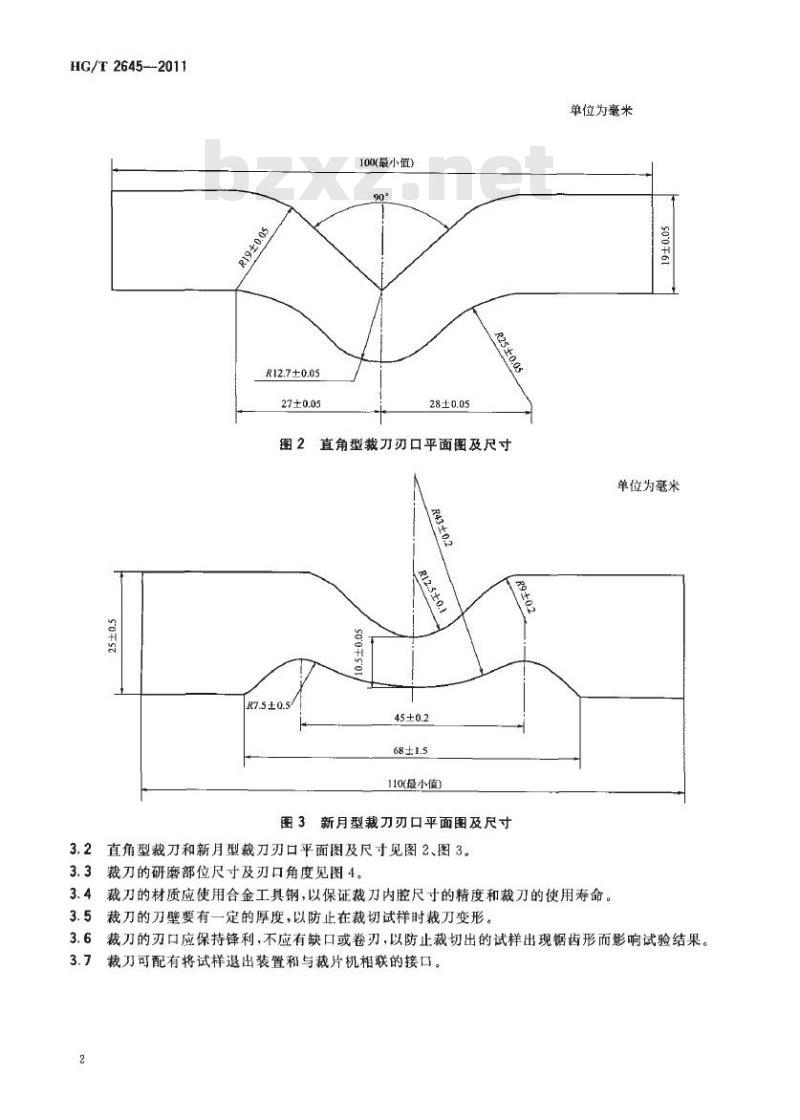

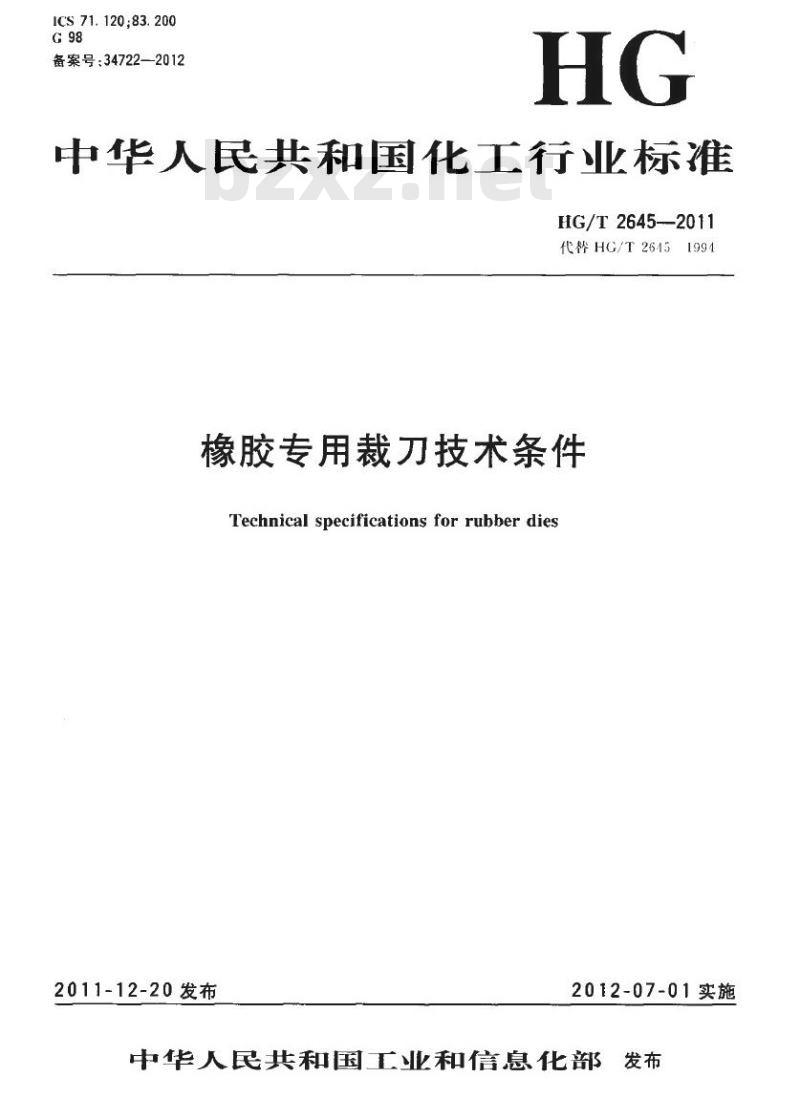

ICS 71.12083.200 HG/T 2645-2011 中华人民共和国化工行业标准 橡胶专用裁刀技术条件 Technical specifications for rubber dies 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准代替 HG/T 2645-1994《橡胶专用裁刀技术条件》。与 HG/T 2645-1994 相比，主要技术变化如下： 1. 修改了规范性引用文件（见 2）； 2. 增加了哑铃型裁刀的型号和尺寸（见 3.1）； 3. 修改了寿命试验方法（见 5.7）。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：北京橡胶工业研究设计院。 本标准主要起草人：何成。 本标准于 1994 年 10 月首次发布，本次为第一次修订。 1 范围 本标准规定了橡胶专用裁刀的结构尺寸、要求、试验、检验规则、包装和贮存。本标准适用于裁切哑铃型、直角型、新月型的硫化橡胶试样的裁刀。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 HG/T 2382 橡胶测试仪器设备通用技术条件 3 结构尺寸 3.1 哑铃型裁刀分为五种型号，其型号和裁刀刃口平面尺寸见表 1 和图 1。 表 1 哑铃型裁刀尺寸 | 型号 | 总长(最短)L | 端头宽度W | 狭小平行部分长L | 狭小平行部分宽W | 过渡边外径R | 过渡边内径R | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 1型 | 115 | 25±0.50 | 33±0.50 | 6.0+0.95 | 14±0.4 | 25±0.5 | | 1A型 | 100 | 25±0.50 | 20±0.50 | 5.0+0.95 | 11±0.4 | 25±0.5 | | 2型 | 75 | 12.5±0.50 | 25±0.50 | 4.0+0.95 | 8.0±0.4 | 12.5±0.4 | | 3型 | 50 | 8.5±0.3 | 16.0±0.35 | 4.0+0.95 | 7.5±0.2 | 10.0±0.3 | | 4型 | 35 | 6.0±0.2 | 12.0±0.35 | 2.0+0.95 | 3.0±0.1 | 3.0±0.1 | 3.2 直角型裁刀和新月型裁刀刃口平面图及尺寸见图 2、图 3。 3.3 裁刀的研磨部位尺寸及刃口角度见图 4。 3.4 裁刀的材质应使用合金工具钢，以保证裁刀内腔尺寸的精度和裁刀的使用寿命。 3.5 裁刀的刀壁要有一定的厚度，以防止在裁切试样时裁刀变形。 3.6 裁刀的刃口应保持锋利，不应有缺口或卷刃，以防止裁切出的试样出现锯齿形而影响试验结果。 3.7 裁刀可配有将试样退出装置和与裁片机相联的接口。 4 要求 4.1 外观要求 裁刀不得有裂纹、锈斑和其他污痕，刃口部位不得有卷刃、崩刃和白刃等，研磨部位不得有明显的机加工痕迹。 4.2 硬度 裁刀的硬度应为 HRC 55～HRC 60。 4.3 粗糙度 裁刀研磨部位应内外研磨。其粗糙度 Ra ≤ 0.8μm，其他部位的粗糙度 Ra ≤ 3.2μm。 4.4 裁刀刃口部位尺寸 4.4.1 哑铃型裁刀的刃口平面尺寸应符合表 1 的规定。 4.4.2 直角型裁刀的刃口平面尺寸应符合图 2 中尺寸的规定。新月型裁刀的刃口平面尺寸应符合图 3 中尺寸的规定。 4.4.3 各类裁刀的刃口平面度偏差不大于 0.02mm。 4.5 裁切 4.5.1 用裁刀裁切天然生橡胶鉴定标准配方胶料试样，所裁切试样切面应光滑平整，无明显切痕。 4.5.2 用哑铃型裁刀裁切五个硫化橡胶试样，进行断裂强度试验，断裂位置相同的试样数量不得超过三个。
