【GB国家标准】 有色聚酰亚胺短纤维

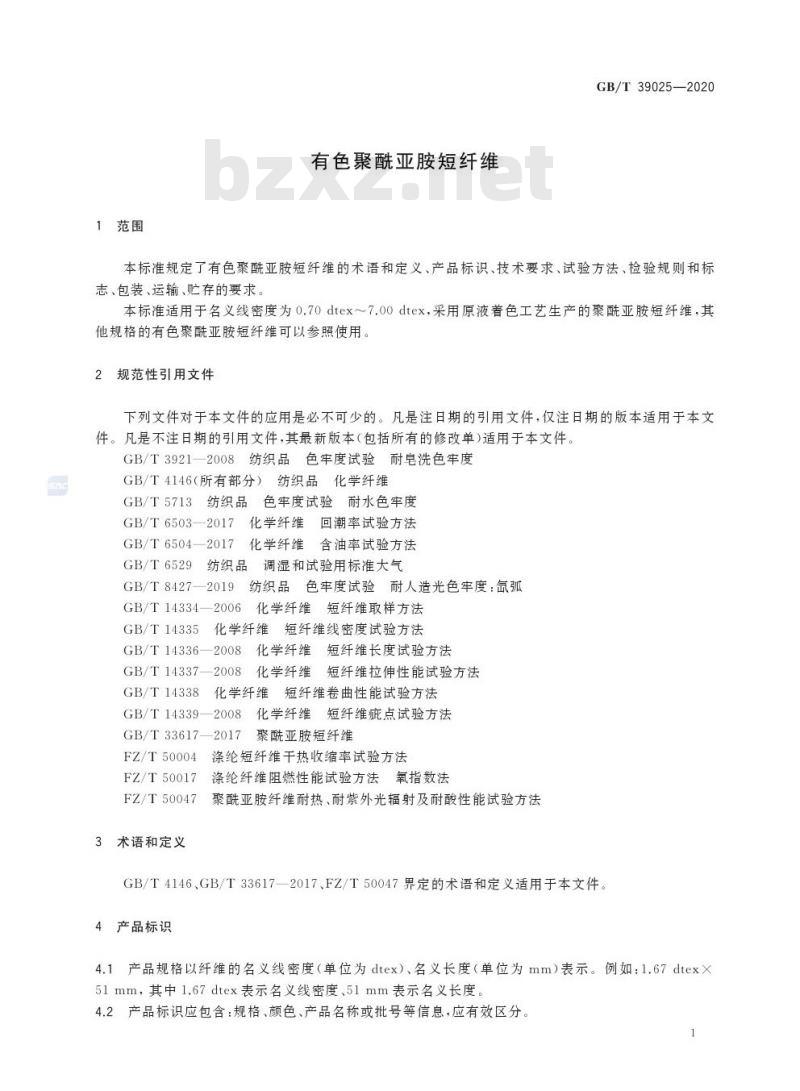

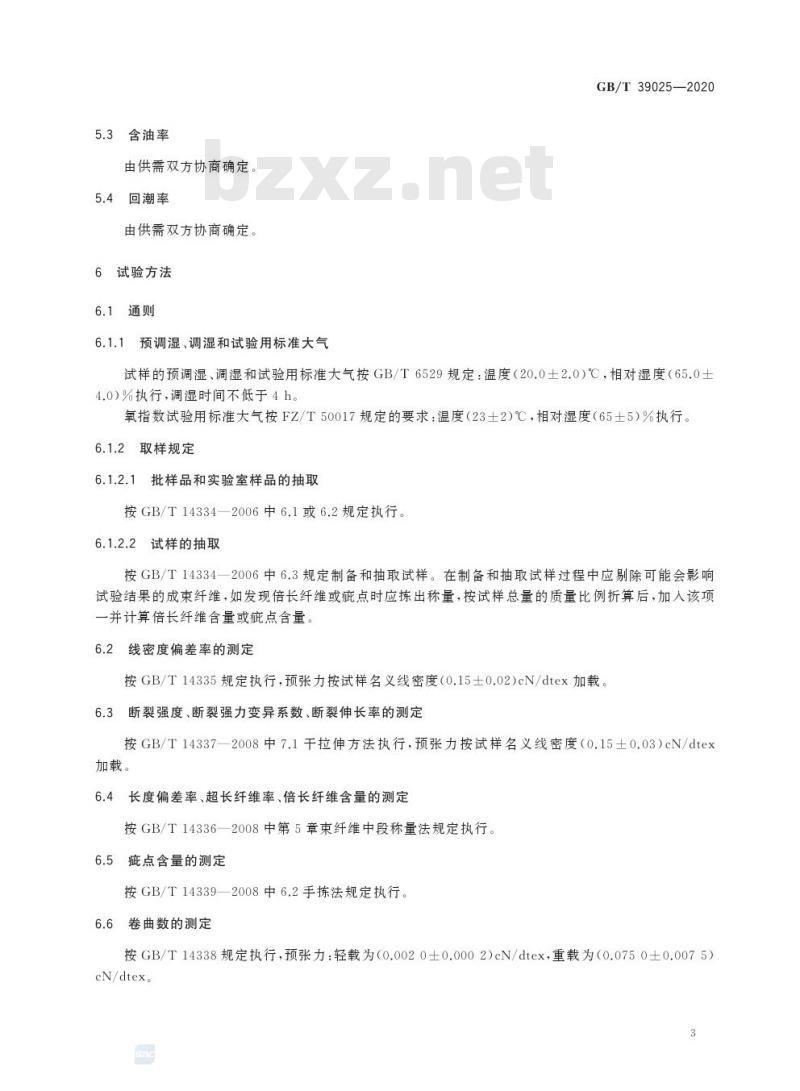

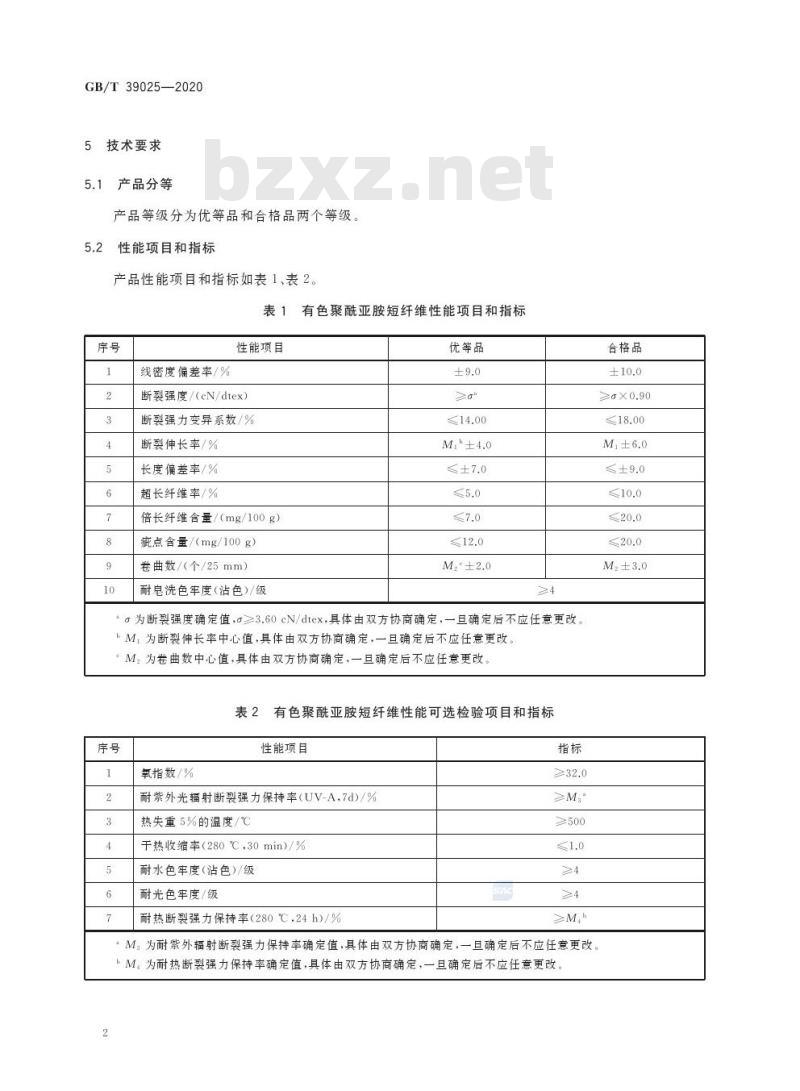

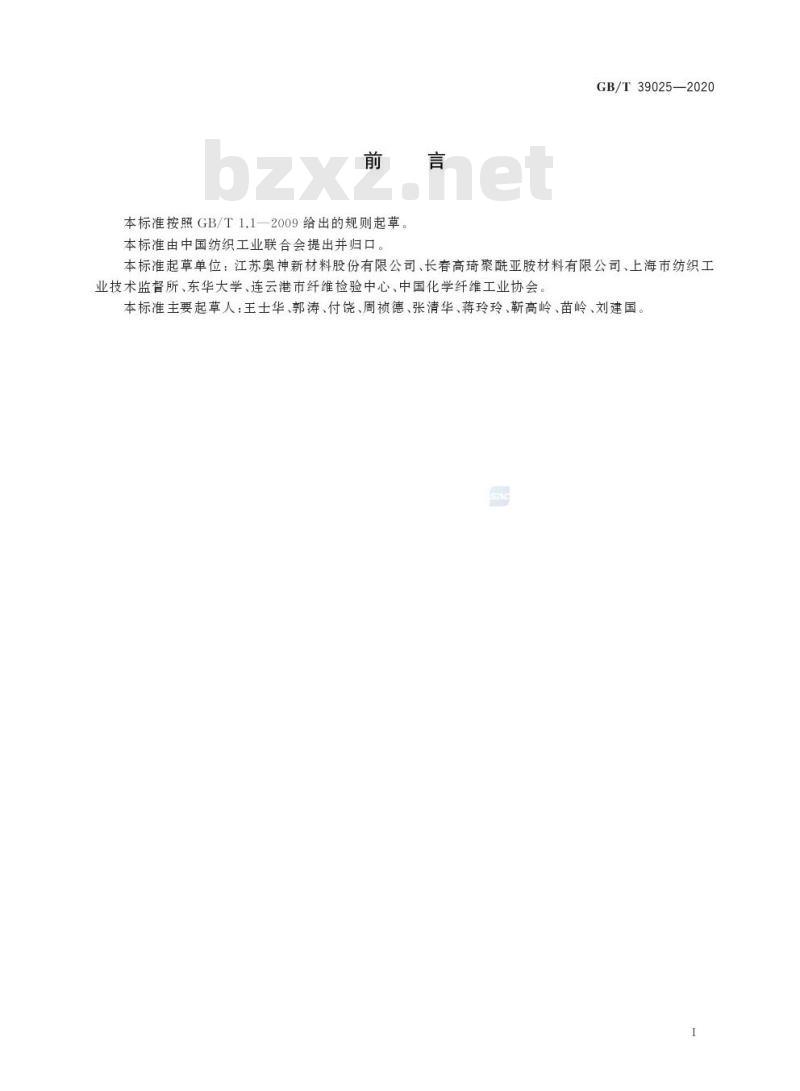

中华人民共和国国家标准 GB/T 39025—2020 有色聚酰亚胺短纤维 Spun-dyed polyimide staple fiber 2020-07-21 发布 国家市场监督管理总局 国家标准化管理委员会 2021-02-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出并归口。 本标准起草单位：江苏奥神新材料股份有限公司、长春高琦聚酰亚胺材料有限公司、上海市纺织工业技术监督所、东华大学、连云港市纤维检验中心、中国化学纤维工业协会。 本标准主要起草人：王士华、郭涛、付饶、周祯德、张清华、蒋玲玲、靳高岭、苗岭、刘建国。 1 范围 本标准规定了有色聚酰亚胺短纤维的术语和定义、产品标识、技术要求、试验方法、检验规则和标志、包装、运输、贮存的要求。 本标准适用于名义线密度为 0.70dtex～7.00dtex，采用原液着色工艺生产的聚酰亚胺短纤维，其他规格的有色聚酰亚胺短纤维可以参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3921—2008 纺织品色牢度试验 耐皂洗色牢度 GB/T 4146 纺织品化学纤维 GB/T 5713 纺织品色牢度试验 耐水色牢度 GB/T 6503—2017 化学纤维回潮率试验方法 GB/T 6504—2017 化学纤维含油率试验方法 GB/T 6529 纺织品调湿和试验用标准大气 GB/T 8427—2019 纺织品色牢度试验 耐人造光色牢度：氙弧 GB/T 14334—2006 化学纤维短纤维取样方法 GB/T 14335 化学纤维短纤维线密度试验方法 GB/T 14336—2008 化学纤维短纤维长度试验方法 GB/T 14337—2008 化学纤维短纤维拉伸性能试验方法 GB/T 14338 化学纤维短纤维卷曲性能试验方法 GB/T 14339—2008 化学纤维短纤维疵点试验方法 GB/T 33617—2017 聚酰亚胺短纤维 FZ/T 50004 涤纶短纤维干热收缩率试验方法 FZ/T 50017 涤纶纤维阻燃性能试验方法 氧指数法 FZ/T 50047 聚酰亚胺纤维耐热、耐紫外光辐射及耐酸性能试验方法 3 术语和定义 GB/T 4146、GB/T 33617—2017 界定的术语和定义适用于本文件。 4 产品标识 4.1 产品规格以纤维的名义线密度（单位为 dtex）、名义长度（单位为 mm）表示。例如：1.67dtex $\times$ 51mm，其中 1.67dtex 表示名义线密度，51mm 表示名义长度。 4.2 产品标识应包含：规格、颜色、产品名称或批号等信息，应有效区分。 5 技术要求 5.1 产品分等 产品等级分为优等品和合格品两个等级。 5.2 产品性能项目和指标 产品性能项目和指标如表1、表2。 表1 有色聚酰亚胺短纤维性能项目和指标 | 序号 | 性能项目 | 优等品 | 合格品 | | :--- | :--- | :--- | :--- | | 1 | 线密度偏差率/% | $\pm 9.0$ | $\pm 10.0$ | | 2 | 断裂强度/(cN/dtex) | $a$ | $\times 0.90$ | | 3 | 断裂强力变异系数/% | $\le 14.00$ | $18.00$ | | 4 | 断裂伸长率/% | $M \pm 4.0$ | $M \pm 6.0$ | | 5 | 长度偏差率/% | $\le \pm 7.0$ | $\le \pm 9.0$ | | 6 | 超长纤维率/% | $\le 5.0$ | $\le 10.0$ | | 7 | 倍长纤维含量/(mg/100g) | $7.0$ | (未注明) | | 8 | 疵点含量/(mg/100g) | $\le 12.0$ | (未注明) | | 9 | 卷曲数/(个/25mm) | $M_c \pm 2.0$ | (未注明) | | 10 | 耐皂洗色牢度(沾色)/级 | $4$ | $4$ | 注：$a$ 为断裂强度确定值，$a \ge 3.60 \text{ cN/dtex}$，具体由双方协商确定，一旦确定后不应任意更改；$M$ 为断裂伸长率中心值，具体由双方协商确定，一旦确定后不应任意更改；$M_c$ 为卷曲数中心值，具体由双方协商确定，一旦确定后不应任意更改。 表2 有色聚酰亚胺短纤维性能可选检验项目和指标 | 序号 | 性能项目 | 指标 | | :--- | :--- | :--- | | 1 | 氧指数/% | $\ge 32.0$ | | 2 | 耐紫外光辐射断裂强力保持率 (UV-A, 7d)/% | $> M_u$ | | 3 | 热失重 5% 的温度/℃ | $\ge 500$ | | 4 | 干热收缩率 (280℃, 30min)/% | $1.0 \sim 4.0$ | | 5 | 耐水色牢度(沾色)/级 | $4$ | | 6 | 耐光色牢度/级 | $4$ | | 7 | 耐热断裂强力保持率 (280℃, 24h)/% | $\ge M_h$ | 注：$M_u$ 为耐紫外射断裂强力保持率确定值，具体由双方协商确定，一旦确定后不应任意更改；$M_h$ 为耐热断裂强力保持率确定值，具体由双方协商确定，一旦确定后不应任意更改。
