【SN商检标准】 基于射频识别(RFID)的进出境集装箱电子封识技术规范第2部分:数据通信接口

中华人民共和国出入境检验检疫行业标准SN/T4094.2—2015
基于射频识别（RFID)的进出境
集装箱电子封识技术规范
第2部分：数据通信接口
Specification of electronic seal for import and export containers based onRFIDPart 2:Data communication interface2015-02-09发布
中华人民共和国
国家质量监督检验检疫总局
2015-09-01实施
SN/T4094.2—2015

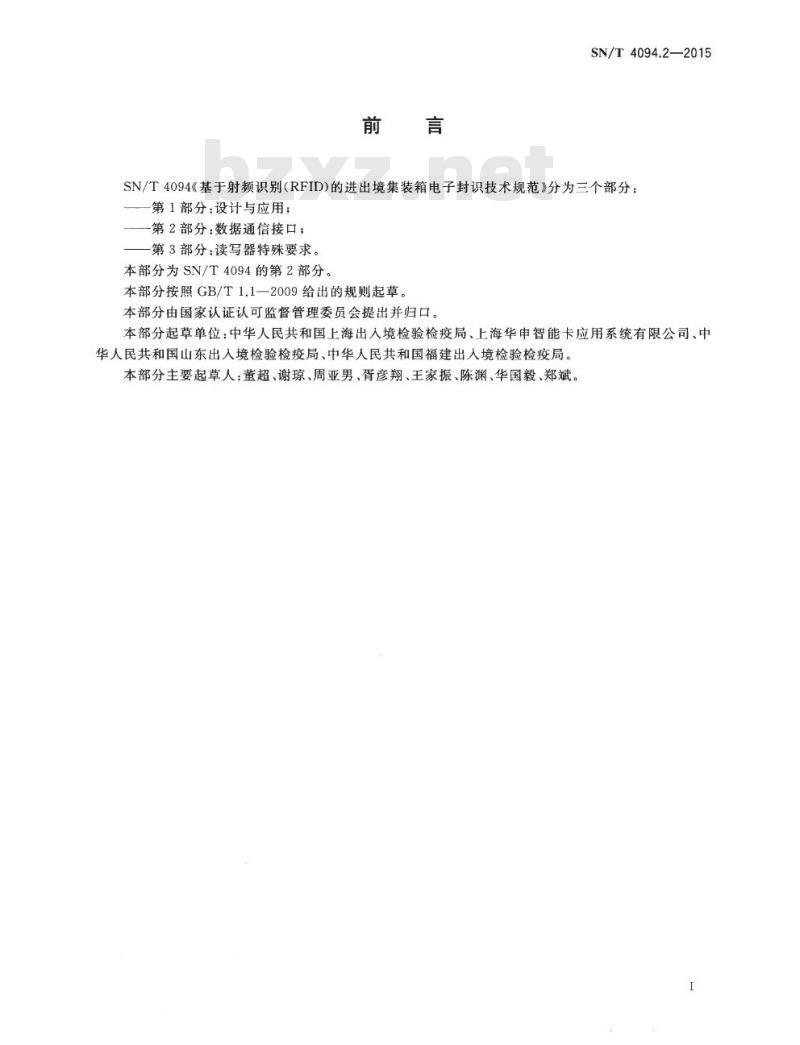

SN/T4094《基于射频识别(RFID)的进出境集装箱电子封识技术规范》分为三个部分：第1部分：设计与应用；
-第2部分：数据通信接口；
第3部分：读写器特殊要求。
本部分为SN/T4094的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国上海出入境检验检疫局、上海华申智能卡应用系统有限公司、中华人民共和国山东出人境检验检疫局、中华人民共和国福建出人境检验检疫局。本部分主要起草人：董超、谢琼、周亚男、胥彦翔、王家振、陈渊、华国毅、郑斌。I

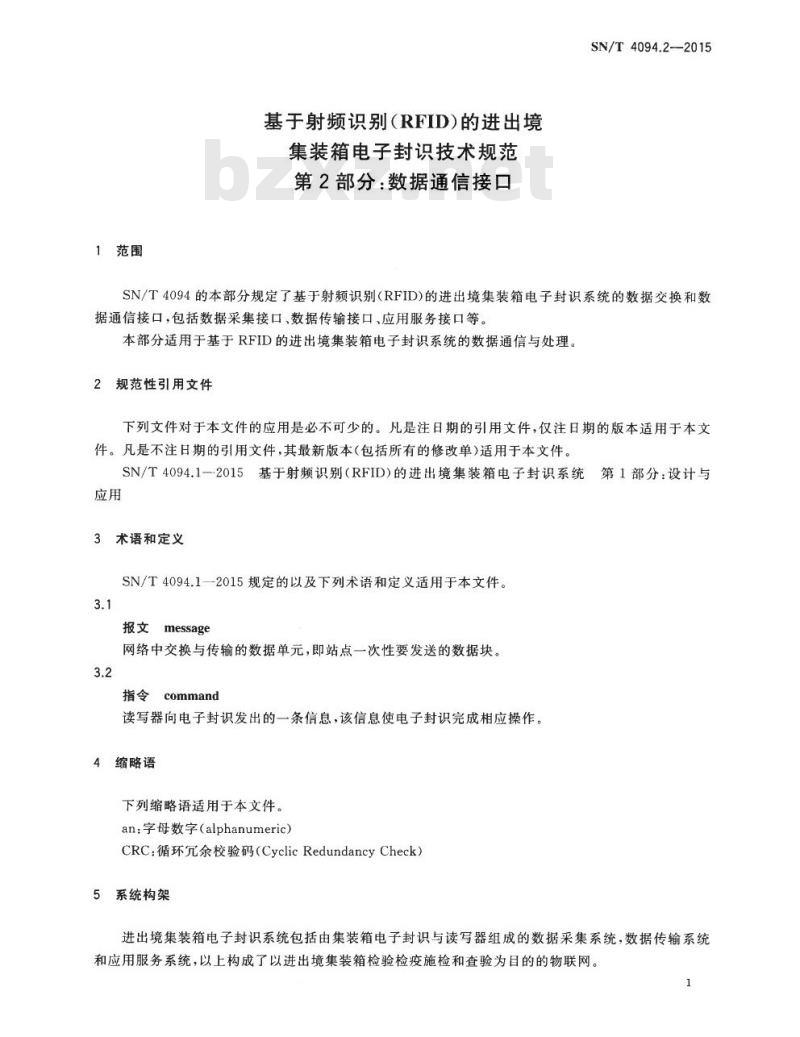

1范围
基于射频识别（RFID)的进出境
集装箱电子封识技术规范
第2部分：数据通信接口
SN/T 4094.2--2015
SN/T4094的本部分规定了基于射频识别(RFID)的进出境集装箱电子封识系统的数据交换和数据通信接口，包括数据采集接口、数据传输接口、应用服务接口等。本部分适用于基于RFID的进出境集装箱电子封识系统的数据通信与处理。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。SN/T4094.1一2015基于射频识别（RFID)的进出境集装箱电子封识系统第1部分：设计与免费标准bzxz.net
3术语和定义
SN/T4094.1--2015规定的以及下列术语和定义适用于本文件。3.1
Cmessage
网络中交换与传输的数据单元，即站点一次性要发送的数据块。3.2
指令command
读写器向电子封识发出的一条信息，该信息使电子封识完成相应操作。4缩略语
下列缩略语适用于本文件。
an：字母数字（alphanumeric）CRC：循环允余校验码（CyclicRedundancyCheck）5系统构架
进出境集装箱电子封识系统包括由集装箱电子封识与读写器组成的数据采集系统，数据传输系统和应用服务系统，以上构成了以进出境集装箱检验检疫施检和查验为目的的物联网。1
SN/T4094.2—2015

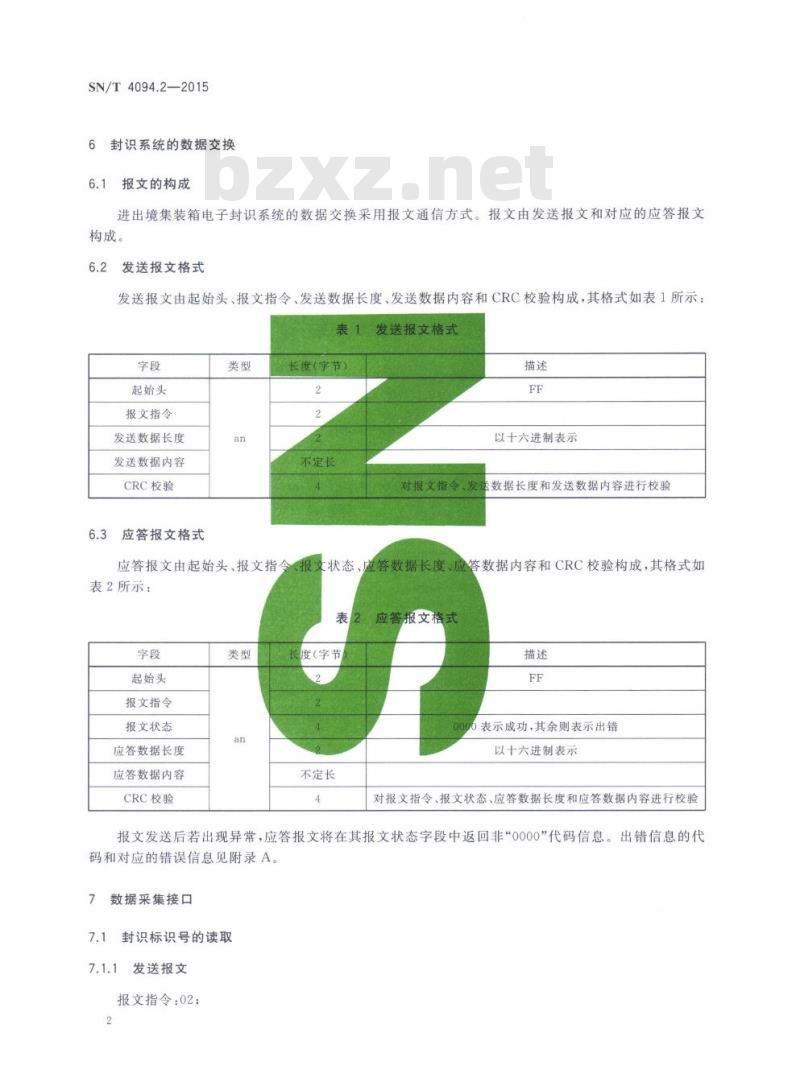

封识系统的数据交换
报文的构成
进出境集装箱电子封识系统的数据交换采用报文通信方式。报文由发送报文和对应的应答报文构成。
发送报文格式
发送报文由起始头、报文指令、发送数据长度、发送数据内容和CRC校验构成，其格式如表1所示：表1发送报文格式
起始头
报文指令
发送数据长度
发送数据内容
CRC校验
应答报文格式
长度（字节）
不定长
应答报文由起始头、报文指令
表2所示：
起始头
报文指令
报文状态
应答数据长度
应答数据内容
CRC校验
以十六进制表示
送数据长度和发送数据内容进行校验对报文指令、发运
报文状态、应答数据长度、应
答数据内容和CRC校验构成，其格式如表2应答报文格式
度（字节
不定长
0表示成功，其余则表示出错
以十六进制表示
对报文指令、报文状态、应答数据长度和应答数据内容进行校验报文发送后若出现异常，应答报文将在其报文状态字段中返回非“0000”代码信息。出错信息的代码和对应的错误信息见附录A。
7数据采集接口
7.1封识标识号的读取
发送报文
报文指令：02；

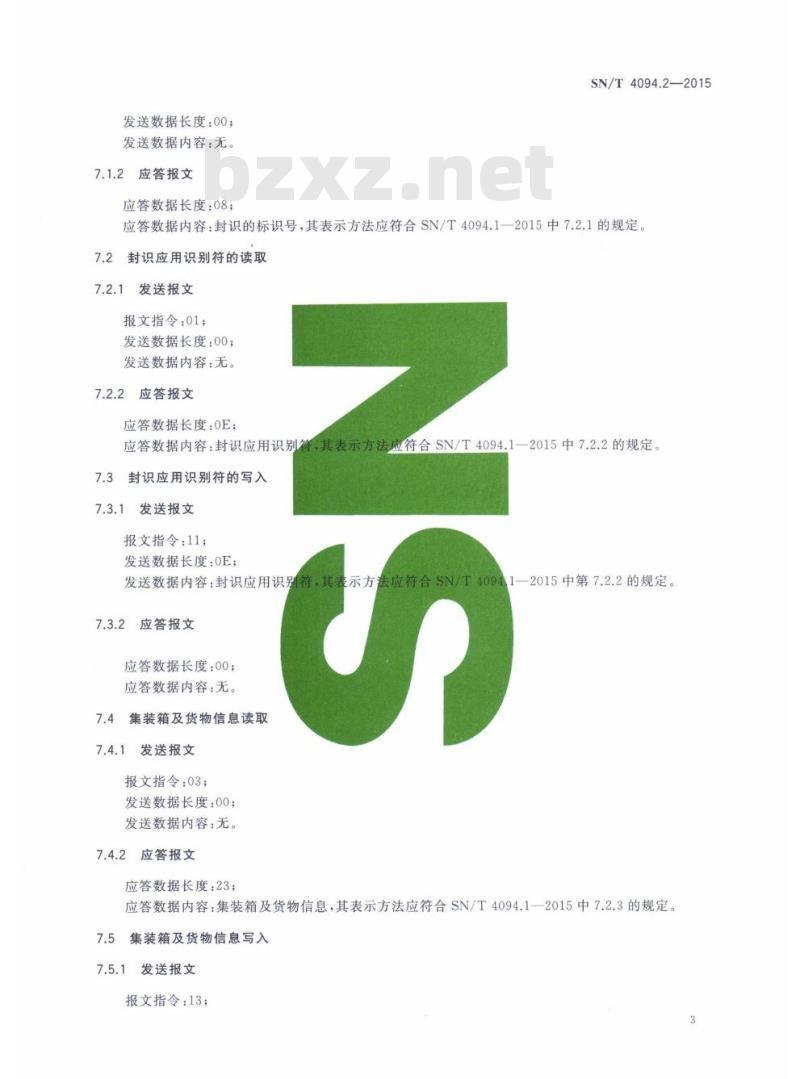

发送数据长度：00；
发送数据内容：无。
7.1.2应答报文
应答数据长度：08；
SN/T4094.2—2015
应答数据内容：封识的标识号，其表示方法应符合SN/T4094.1一2015中7.2.1的规定。封识应用识别符的读取
7.2.1发送报文
报文指令：01；
发送数据长度：00；
发送数据内容：无。
应答报文
应答数据长度：0E；
应答数据内容：封识应用识别符，其表示方法应符合SN/T4094.1一2015中7.2.2的规定。7.3封识应用识别符的写入
7.3.1发送报文
报文指令：11；
发送数据长度：0E；
发送数据内容：封识应用识别符，其表示方法应符合SN/T4094.1一2015中第7.2.2的规定。7.3.2
应答报文
应答数据长度：00；
应答数据内容：无。
集装箱及货物信息读取
7.4.1发送报文
报文指令：03；
发送数据长度：00；
发送数据内容：无。
应答报文
应答数据长度：23；
应答数据内容：集装箱及货物信息，其表示方法应符合SN/T4094.1一2015中7.2.3的规定。7.5集装箱及货物信息写入
7.5.1发送报文
报文指令：13；
SN/T4094.2—2015
发送数据长度：23；
发送数据内容：集装箱及货物信息，其表示方法应符合SN/T4094.1--2015中7.2.3的规定。7.5.2
2应答报文
应答数据长度：00；
应答数据内容：无。
7.6施检信息读取
7.6.1发送报文
报文指令：04；
发送数据长度：00；
发送数据内容：无。
2应答报文
应答数据长度：08；
应答数据内容：施检信息，其表示方法应符合SN/T4094.12015中7.2.4的规定，7.7施检信息写入
发送报文
报文指令：14；
发送数据长度：08；
发送数据内容：施检信息，其表示方法应符合SN/T4094.1一2015中7.2.4的规定。应答报文
应答数据长度：00；
应答数据内容：无。
7.8封识安全信息读取
发送报文
报文指令：05；
发送数据长度：00；
发送数据内容：无。
应答报文
应答数据长度：按照所采用的算法定义；应答数据内容：封识安全信息，其表示方法应符合SN/T4094.1一2015中7.2.5的规定。7.9
封识安全信息写入
发送报文
报文指令：15；
发送数据长度：按照所采用的算法定义：SN/T4094.2—2015
发送数据内容：封识安全信息，其表示方法应符合SN/T4094.1--2015中7.2.5的规定。7.9.2应答报文
应答数据长度：00；
应答数据内容：无。
数据传输接口
集装箱及货物信息上传
发送报文
报文指令：22；
发送数据长度：58；
发送数据内容：集装箱及货物信息，其数据格式应符合表3的规定。表3
数据项
标识号
封识号
报检单号
货物HS编码
集装箱号
集装箱及货物信息数据格式
长度（字节）
注：标识号、封识号、报检单号、货物HS编码和集装箱号，其表示方法应符合SN/T4094.1一2015中7.2的规定。8.1.2
应答报文
应答数据长度：00；
应答数据内容：无。
8.2施检信息上传
发送报文
报文指令：23；
发送数据长度：4E；
发送数据内容：施检信息，其数据格式应符合表4的规定。5
SN/T4094.2—2015
数据项
标识号
封识号
施检时间
检验检疫机构
检验检疫项目
检验检疫结果
施检人员
读写器标识号
施检信息数据格式
长度（字节）
注1：标识号、封识号、时间、检验检疫机构、检验检疫项目，其表示方法应符合SN/T4094.1一2015中7.2的规定。
注2：检验检疫结果，记录检验检疫结果代码，其表示方法应符合检验检疫业务信息系统的相关规定，代码信息详见表5。
表5检验检疫结果代码
检验检疫结果
返工整理合格
修改合同（信用证）
检疫处理合格
检验检疫不
检疫不合格
检验不合格
延期施检
注1：施检人员，记录施封人所在单位机构代码加员
注2：读写器标识号，记录读写器物理MAC地址，以其作为读写器的唯一标识代码。8.2.2
应答报文
应答数据长度：00；
应答数据内容：无。
查验信息上传
报文发送
报文指令：24；
发送数据长度：43；
发送数据内容：查验信息，其数据格式应符合表6的规定。6
数据项
标识号
封识号
查验时间
查验地
检验检疫结果
查验人员
读写器标识号
查验信息数据格式
注1：标识号、封识号、时间，其表示方法应符合SN/T4094.1—2015中72的规定。
SN/T4094.2—2015
长度（字节）
（目的地），其代码按检验检疫业务信息系统规定的6位阿注2：查验地，对集装箱货物电子封识实施查验的地名拉伯数字表示，
注3：检验检疫结果，其表示方法应符合表5的规定
注4：查验人员，记录查验人所在单位的组织机构代码加员工工号。注5：读写器标识号，按表5注2规定记录。8.3.2
应答报文
应答数据长度：00；
应答数据内容：无。
封识操作视频信息上传
发送报文
报文指令：25；
发送数据长度：4F；
发送数据内容：封识操作视频信息，其数据格式应符合表7的规定。封识操作视频信息数据格式
数据项
标识号
封识号
视频信息采集时间
视频文件名
读写器标识号
长度（字节）
注1：标识号、封识号、视频信息采集时间，其表示方法应符合SN/T4094.1一2015中7.2的规定。注2：视频文件名，由视额信息采集用读写器标识号/视频信息采集时间/.h264组成，其中，读写器标识号按表5注2规定记录。
