【GB国家标准】 ROV收放装置/脐带绞车安装与调试规程

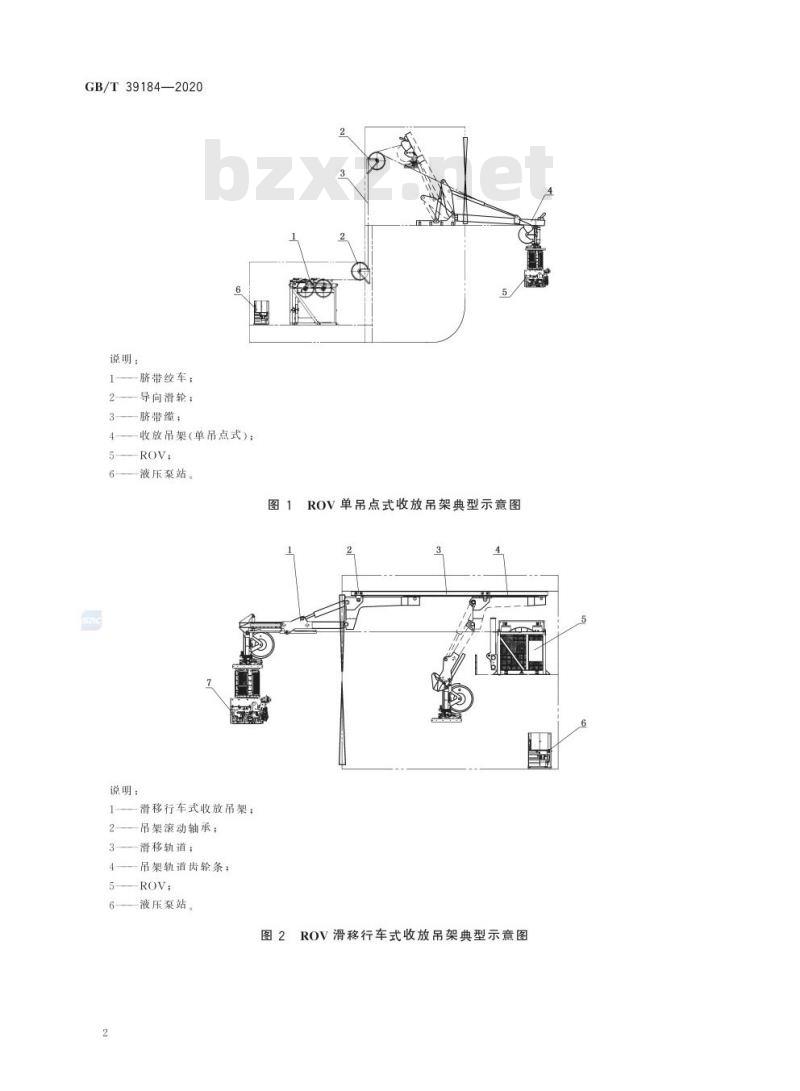

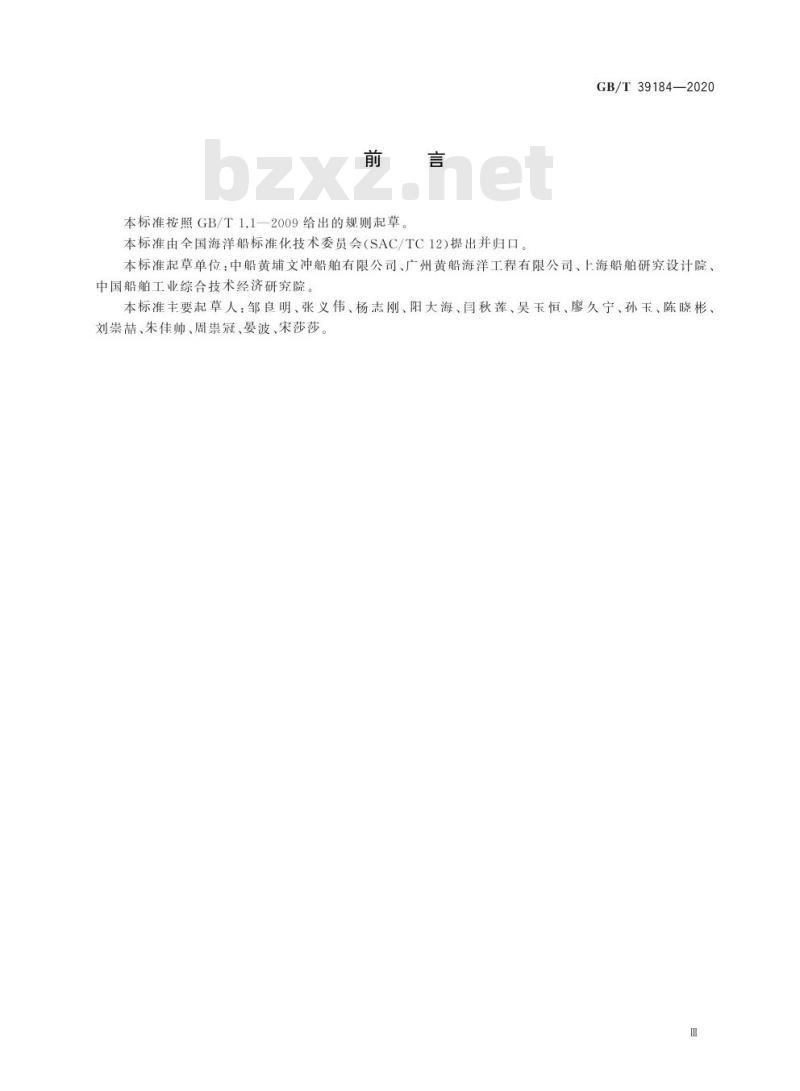

GB/T 39184—2020 ROV收放装置/脐带绞车安装与调试规程 Code of practice for installation and commissioning of ROV launch and recovery system/umbilical winch 发布日期：2020-10-11 实施日期：2021-05-01 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由全国海洋船标准化技术委员会(SAC/TC12)提出并归口。 本标准起草单位：中船黄埔文冲船舶有限公司、广州黄船海洋工程有限公司、上海船舶研究设计院、中国船舶工业综合技术经济研究院。 本标准主要起草人：邹良明、张义伟、杨志刚、阳大海、闫秋莲、吴玉恒、廖久宁、孙玉、陈晓彬、刘崇喆、朱佳帅、周崇冠、晏波、宋莎莎。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 安装前准备 5 安装质量要求 6 安装程序 7 安装检验 8 调试 附录A（资料性附录）系泊调试记录表 附录B（资料性附录）航行调试记录表 1 范围 本标准规定了ROV（遥控无人潜水器）收放装置/脐带绞车的安装前准备、安装质量要求、安装过程、检验及调试规程（包括航行试验中的调试）等。本标准适用于带有固定式收放吊架及脐带绞车的ROV收放装置的安装与调试。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 34000 中国造船质量标准 GB 50661 钢结构焊接规范 CB/T 3190—2019 钢质船体结构焊接坡口型式及尺寸 CB/T 3619 船舶系统和动力管路安装及密性试验质量要求 CB/T 3802 船体焊缝表面质量检验要求 GB 9 船舶电气设备安装工艺 3 术语和定义 下列术语和定义适用于本文件。 3.1 ROV收放装置/脐带绞车 (ROV launch and recovery system/umbilical winch) 带有脐带绞车的ROV收放装置。 3.2 ROV收放装置 (ROV launch and recovery system) 用于将ROV下放到水底并回收到船舶上的整套装置。注：主要包括ROV收放吊架、ROV脐带绞车、ROV脐带缆导向滑轮、液压泵站等。 3.3 ROV收放吊架 (ROV launch and recovery hanger) 用于起吊ROV收放的吊架装置。注：按其形式主要分为三种： a) 单吊点式，用于侧或船尾收放； b) 滑移行车式，用于船侧收放； c) 月池轨道式，用于月池收放。 （注：图1为单吊点式收放吊架典型示意图；图2为滑移行车式收放吊架典型示意图；图3为月池轨道式收放吊架典型示意图。各类型装置组件包括：脐带绞车、导向滑轮、脐带缆、ROV、液压泵站；滑移行车式还包括吊架滚动轴承、滑移轨道、吊架轨道齿轮条；月池式还包括月池顶架绞车等。） 3.4 ROV脐带绞车 (ROV umbilical winch) 用于收放及存储ROV脐带缆的绞车装置。 3.5 ROV脐带缆导向滑轮 (guide sheave for ROV umbilical) 用于将ROV脐带缆从脐带绞车导向至ROV收放吊架上的滑轮装置。 4 安装前准备 4.1 文件 ROV收放装置/脐带绞车安装前应准备下列图样和工艺文件： a) ...
