【GB国家标准】 机床数控系统 使用与维护规范

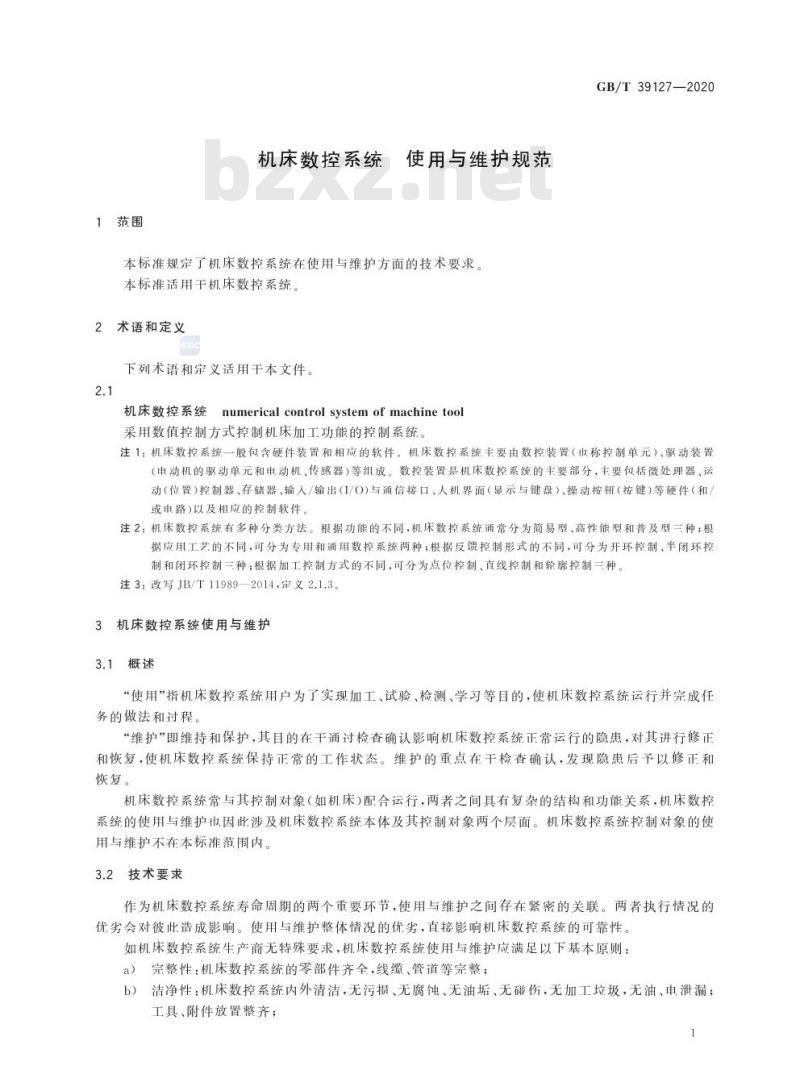

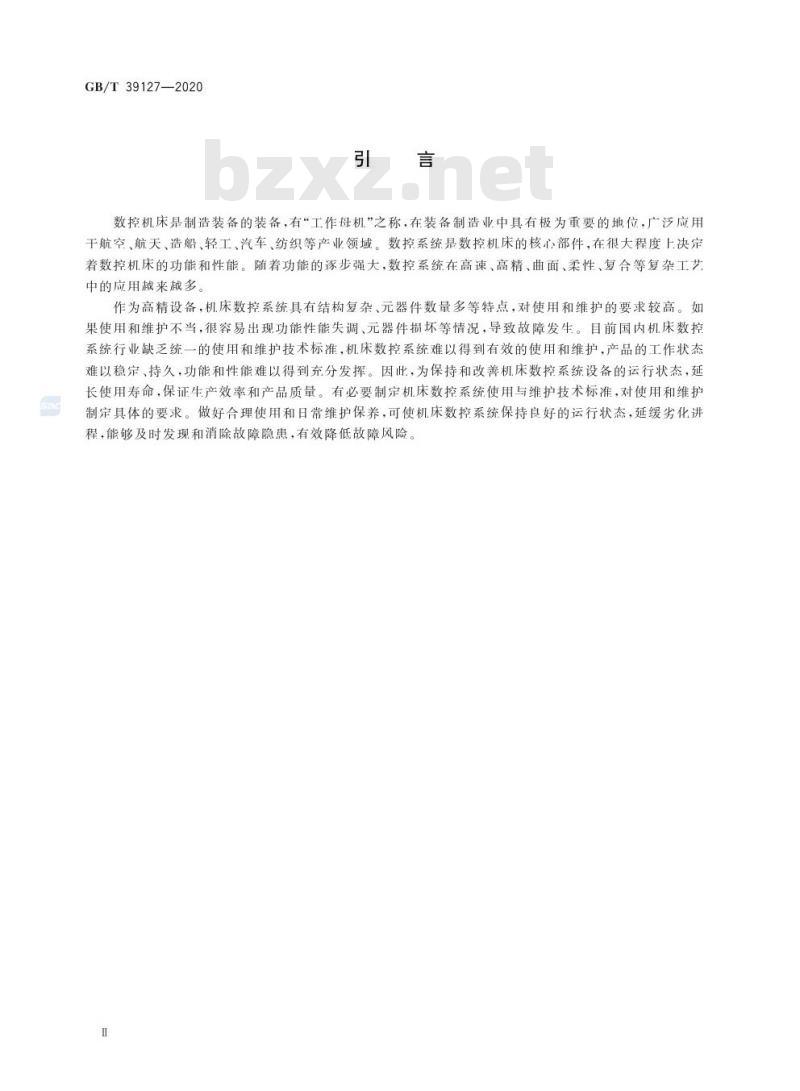

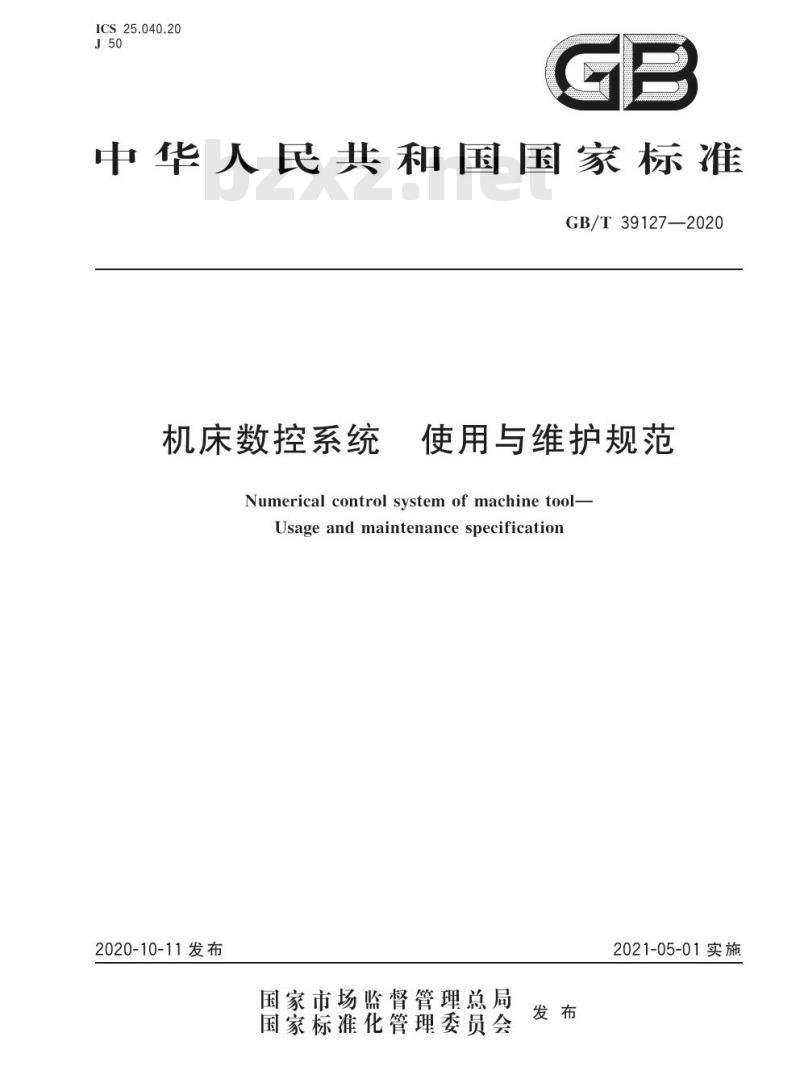

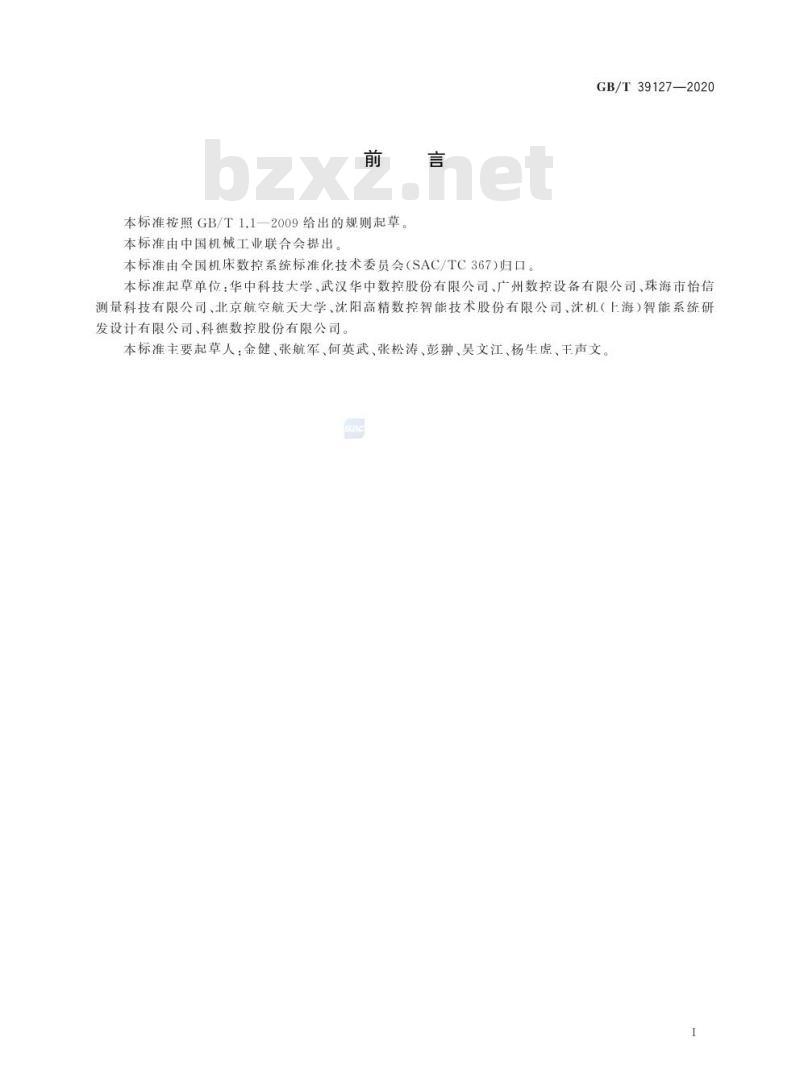

GB/T 39127—2020 机床数控系统 使用与维护规范 Numerical control system of machine tool—Usage and maintenance specification 2020-10-11 发布 2021-05-01 实施 国家市场监督管理总局 国家标准化管理委员会 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国机床数控系统标准化技术委员会 (SAC/TC367) 归口。 本标准起草单位：华中科技大学、武汉华中数控股份有限公司、广州数控设备有限公司、珠海市怡信测量科技有限公司、北京航空航天大学、沈阳高精数控智能技术股份有限公司、沈机（上海）智能系统研发设计有限公司、科德数控股份有限公司。 本标准主要起草人：金健、张航军、何英武、张松涛、彭独、吴文江、杨生虎、声文。 引言 数控机床是制造装备的装备，有“工作母机”之称，在装备制造业中具有极为重要的地位，广泛应用于航空、航天、造船、轻工、汽车、纺织等产业领域。数控系统是数控机床的核心部件，在很大程度上决定着数控机床的功能和性能。随着功能的逐步强大，数控系统在高速、高精、曲面、柔性、复合等复杂工艺中的应用越来越多。 作为高精设备，机床数控系统具有结构复杂、元器件数量多等特点，对使用和维护的要求较高。如果使用和维护不当，很容易出现功能性能失调、元器件损坏等情况，导致故障发生。目前国内机床数控系统行业缺乏统一的使用和维护技术标准，机床数控系统难以得到有效的使用和维护，产品的工作状态难以稳定、持久，功能和性能难以得到充分发挥。因此，为保持和改善机床数控系统设备的运行状态，延长使用寿命，保证生产效率和产品质量，有必要制定机床数控系统使用与维护技术标准，对使用和维护制定具体的要求。做好合理使用和日常维护保养，可使机床数控系统保持良好的运行状态，延缓劣化进程，能够及时发现和消除故障隐患，有效降低故障风险。 1 范围 机床数控系统使用与维护规范 本标准规定了机床数控系统在使用与维护方面的技术要求。本标准适用于机床数控系统。 2 术语和定义 下列术语和定义适用于本文件。 2.1 numerical control system of machine tool 机床数控系统 采用数值控制方式控制机床加工功能的控制系统。 注1：机床数控系统一般包含硬件装置和相应的软件。机床数控系统主要由数控装置（也称控制单元）、驱动装置（电动机的驱动单元和伺服电机、传感器）等组成。数控装置是机床数控系统的主要部分，主要包括微处理器、运动（位置）控制器、存储器、输入/输出 (I/O) 与通信接口、人机界面（显示与键盘）、操动按钮（按键）等硬件（和/或伺服）以及相应的控制软件。 注2：机床数控系统有多种分类方法。根据功能的不同，机床数控系统通常分为简易型、高性能型和普及型三种；根据应用工艺的不同，可分为专用和通用数控系统两种；根据反馈控制形式的不同，可分为开环控制、半闭环控制和闭环控制三种；根据加工控制方式的不同，可分为点位控制、直线控制和轮廓控制三种。 3 机床数控系统使用与维护 3.1 概述 “使用”指机床数控系统用户为了实现加工、试验、检测、学习等目的，使机床数控系统运行并完成任务的做法和过程。 “维护”即维持和保护，其目的在于通过检查确认影响机床数控系统正常运行的隐患，对其进行修正和恢复，使机床数控系统保持正常的工作状态。维护的重点在于检查确认，发现隐患后予以修正和恢复。 机床数控系统常与其控制对象（如机床）配合运行，两者之间具有复杂的结构和功能关系，机床数控系统的使用与维护也因此涉及机床数控系统本体及其控制对象两个层面。机床数控系统控制对象的使用与维护不在本标准范围内。 3.2 技术要求 作为机床数控系统寿命周期的两个重要环节，使用与维护之间存在紧密的关联。两者执行情况的优劣会对彼此造成影响。使用与维护整体情况的优劣，直接影响机床数控系统的可靠性。如机床数控系统生产商无特殊要求，机床数控系统使用与维护应满足以下基本原则： a) 完整性：机床数控系统的零部件齐全，线缆、管道等完整； b) 洁净性：机床数控系统内外清洁，无污损、无腐蚀、无油垢、无磁伤，无加工垃圾，无油、水泄漏；工具、附件放置整齐； c) 灵活性：线缆无交错、干涉；摩擦部位润滑到位；各运动轴活动自如，无阻塞； d) 安全性：电源接地良好，其他安全防护装置齐全可靠； e) 一致性：同类同规格机
