【GB国家标准】 多效蒸馏海水淡化系统设计指南

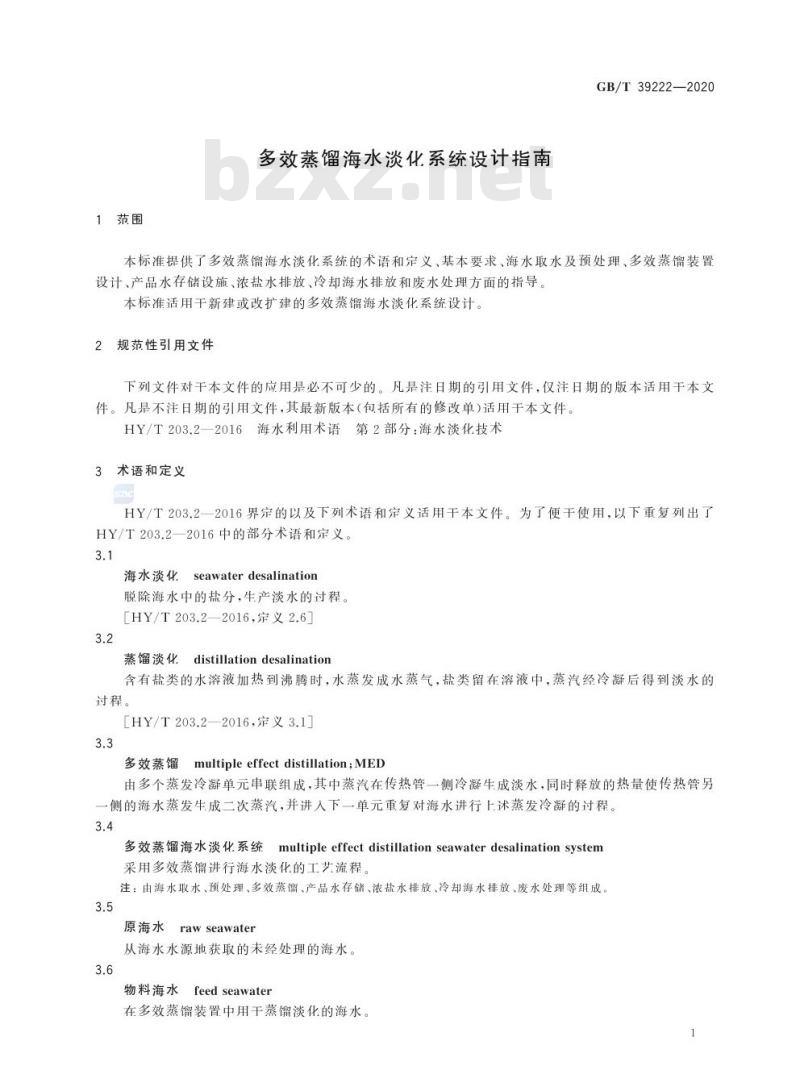

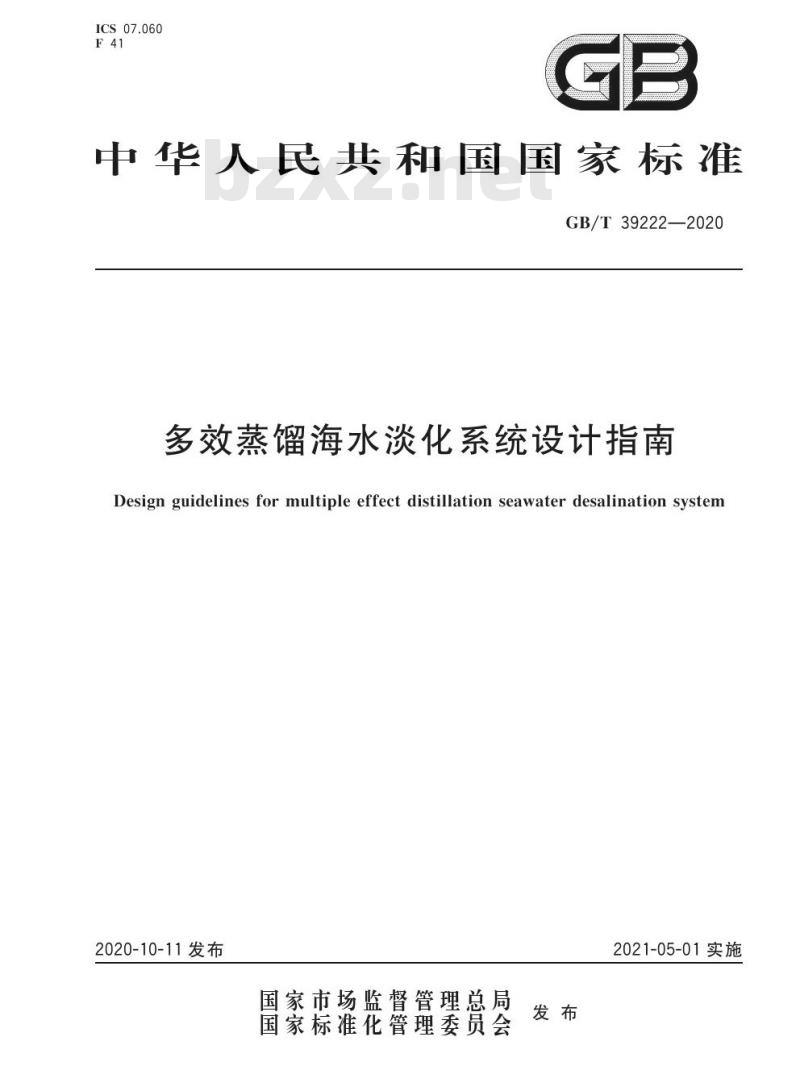

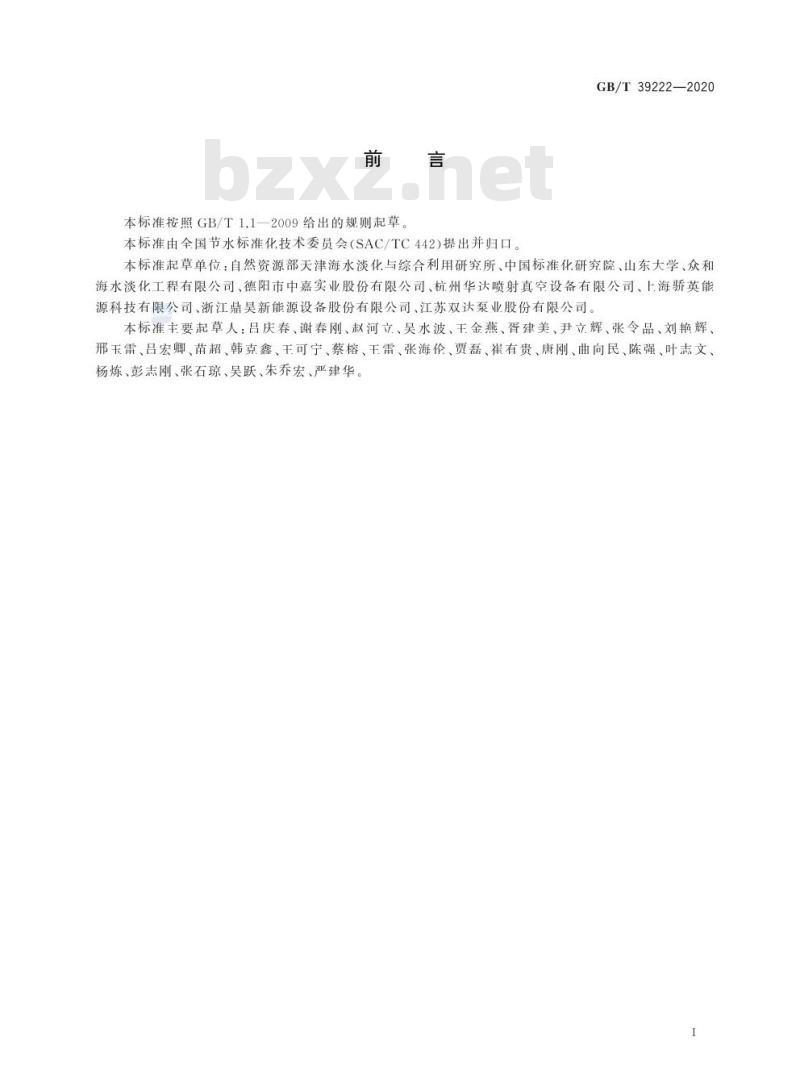

GB/T 39222—2020 多效蒸馏海水淡化系统设计指南 Design guidelines for multiple effect distillation seawater desalination system 发布日期：2020-10-11 实施日期：2021-05-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国节水标准化技术委员会（SAC/TC442）提出并归口。 本标准起草单位：自然资源部天津海水淡化与综合利用研究所、中国标准化研究院、山东大学、众和海水淡化工程有限公司、德阳市中嘉实业股份有限公司、杭州华达喷射真空设备有限公司、上海骄英能源科技有限公司、浙江鼎昊新能源设备股份有限公司、江苏双达泵业股份有限公司。 本标准主要起草人：吕庆春、谢春刚、赵河立、吴水波、干金燕、胥建美、尹立辉、张令品、刘艳辉、邢玉雷、吕宏卿、苗超、韩克鑫、王可宁、蔡榕、王雷、张海伦、贾磊、崔有贵、唐刚、曲向民、陈强、叶志文、杨炼、彭志刚、张石琼、吴跃、朱乔宏、严建华。 1 范围 本标准提供了多效蒸馏海水淡化系统的术语和定义、基本要求、海水取水及预处理、多效蒸馏装置设计、产品水存储设施、浓盐水排放、冷却海水排放和废水处理方面的指导。本标准适用新建或改扩建的多效蒸馏海水淡化系统设计。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 HY/T 203.2—2016 海水利用术语 第2部分：海水淡化技术术语和定义 3 术语和定义 HY/T 203.2—2016界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了HY/T 203.2—2016中的部分术语和定义。 3.1 海水淡化 (seawater desalination)：脱除海水中的盐分，生产淡水的过程。[HY/T 203.2—2016，定义2.6] 3.2 蒸馏淡化 (distillation desalination)：含有盐类的水溶液加热到沸腾时，水蒸发成水蒸气，盐类留在溶液中，蒸汽经冷凝后得到淡水的过程。[HY/T 203.2—2016，定义3.1] 3.3 多效蒸馏 (multiple effect distillation; MED)：由多个蒸发冷凝单元串联组成，其中蒸汽在传热管一侧冷凝生成淡水，同时释放的热量使传热管另一侧的海水蒸发生成二次蒸汽，并进入下一单元重复对海水进行上述蒸发的过程。 3.4 多效蒸馏海水淡化系统 (multiple effect distillation seawater desalination system)：采用多效蒸馏进行海水淡化的工艺流程。注：由海水取水、预处理、多效蒸馏、产品水存储、浓盐水排放、冷却海水排放、废水处理等组成。 3.5 原海水 (raw seawater)：从海水水源地获取的未经处理的海水。 3.6 物料海水 (feed seawater)：在多效蒸馏装置中用于蒸馏淡化的海水。 3.7 最高盐水温度 (top brine temperature; TBT)：在多效蒸馏装置中物料海水的最高蒸发温度。 3.8 产品水 (product water)：由多效蒸馏装置生产出的电导率小于 20 μS/cm 的淡化水，其不包括外界输入的蒸汽的凝结水。 3.9 浓盐水 (brine)：经淡化装置处理后排出的比原海水总含盐量高的水。[HY/T 203.2—2016，定义2.4] 3.10 加热蒸汽 (heating steam)：外界输入的用于蒸馏淡化的蒸汽。[HY/T 203.2—2016，定义3.10] 3.11 蒸汽热压缩 (thermal vapor compression; TVC)：以一定压力的蒸汽为动力引射多效蒸馏淡化过程中较低压力的蒸汽，从而对低压蒸汽加温加压实现重复利用的过程。 3.12 造水比 (gained output ratio; GOR)：单位时间内产品水质量与加热蒸汽质量之比。[HY/T 203.2—2016，定义3.23]
