【HG化工标准】 塑料规整塔填料

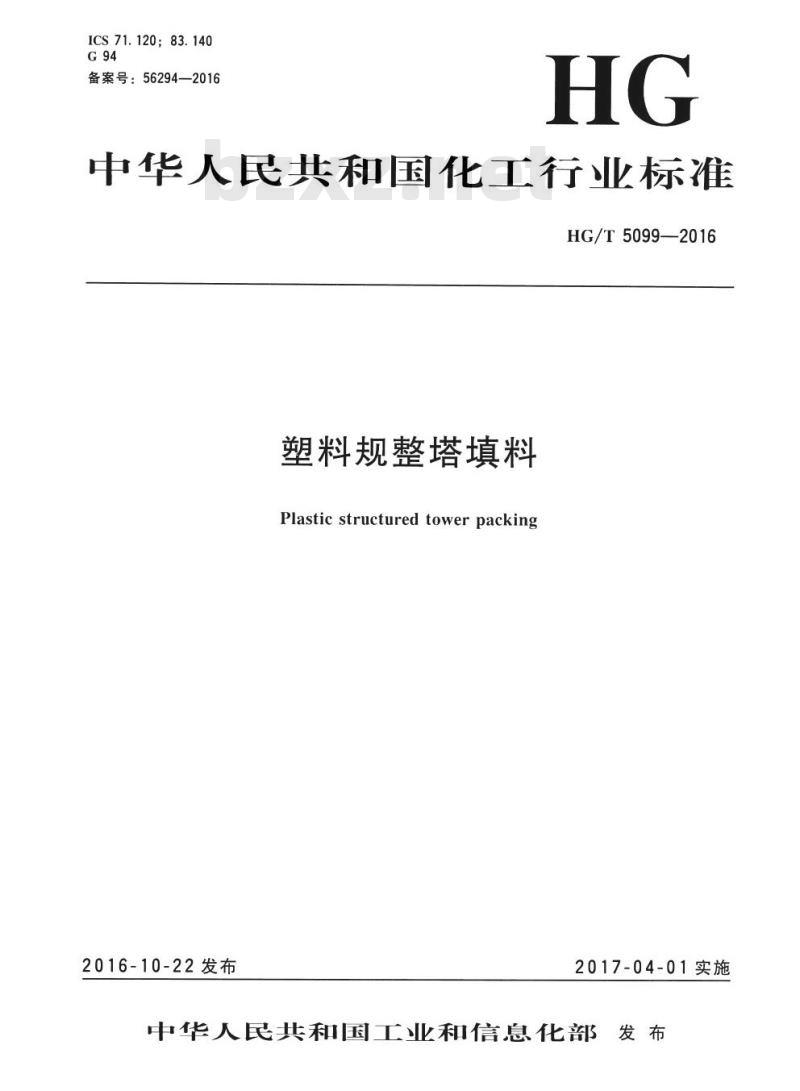

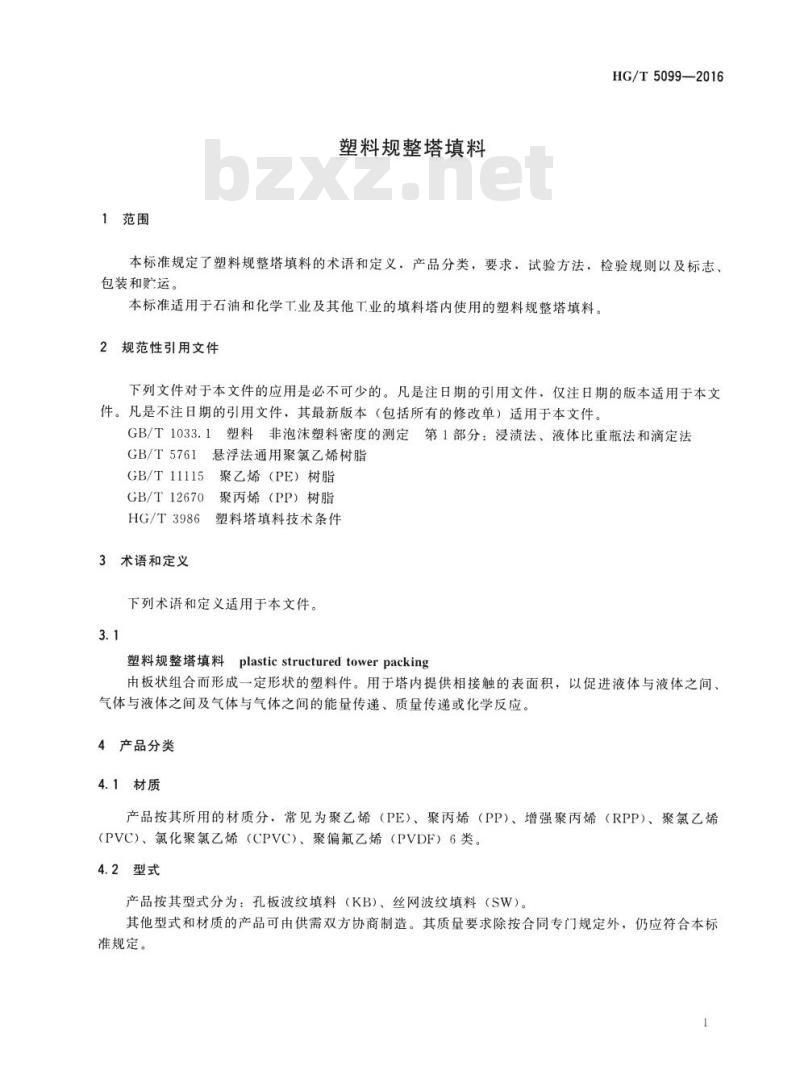

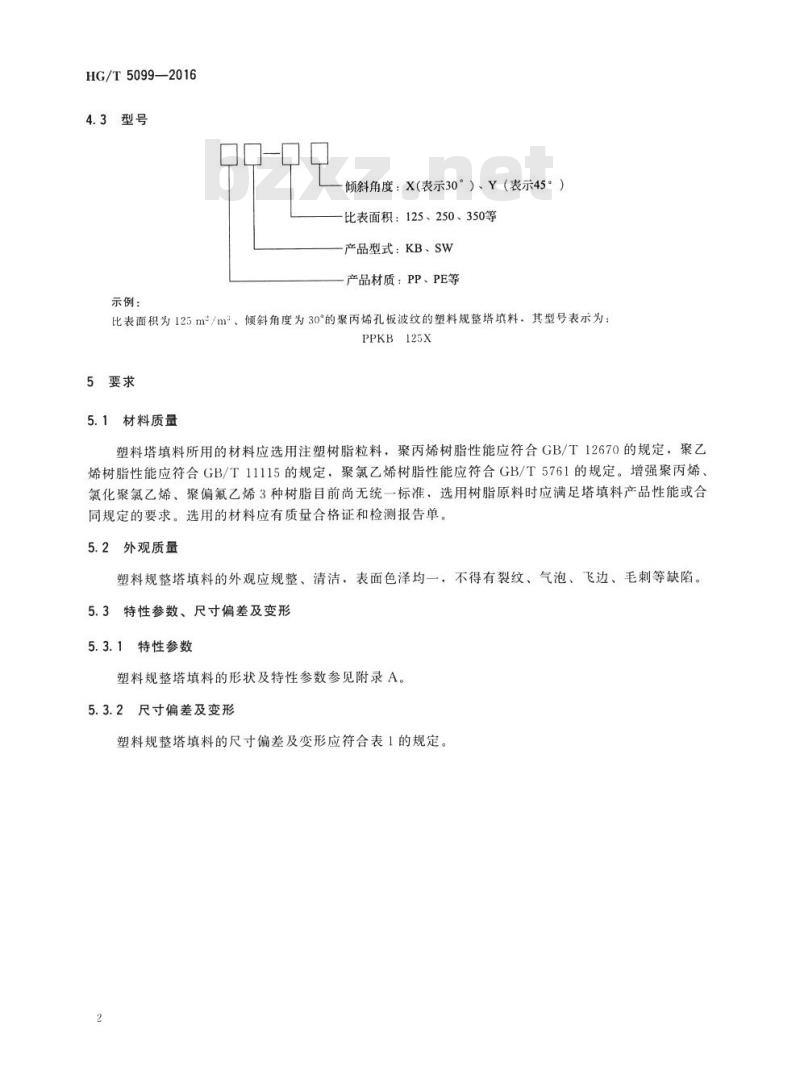

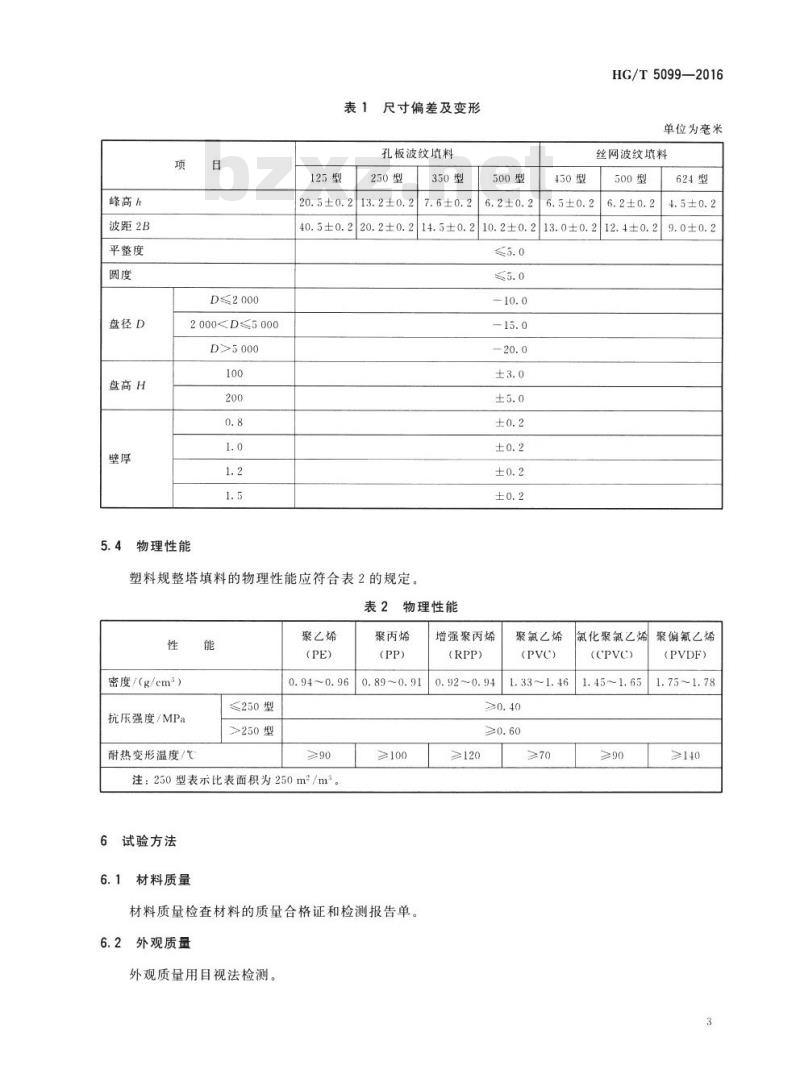

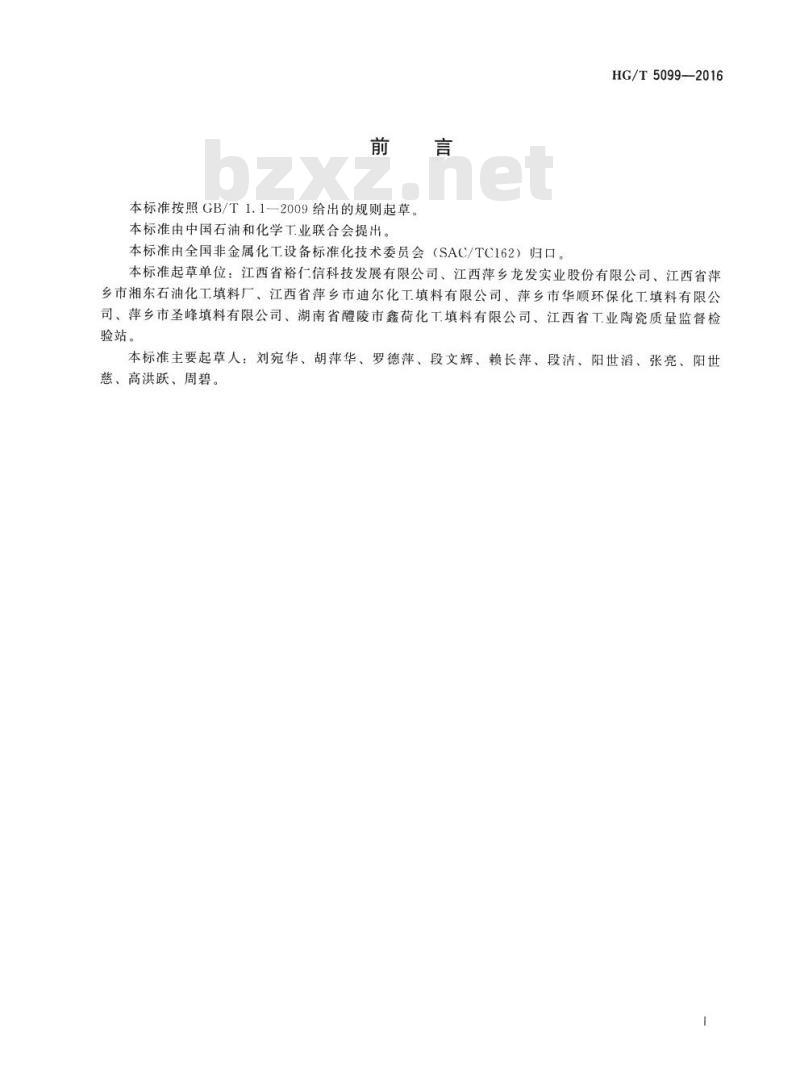

HG/T 5099—2016 中华人民共和国化工行业标准 塑料规整塔填料 Plastic structured tower packing 发布日期：2016-10-22 实施日期：2017-04-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会 (SAC/TC162) 归口。 本标准起草单位：江西省裕仁信科技发展有限公司、江西萍乡龙发实业股份有限公司、江西省萍乡市湘东石油化工填料厂、江西省萍乡市迪尔化工填料有限公司、萍乡市华顺环保化工填料有限公司、萍乡市圣峰填料有限公司、湖南省醴陵市鑫荷化工填料有限公司、江西省工业陶瓷质量监督检验站。 本标准主要起草人：刘宛华、胡萍华、罗德萍、段文辉、赖长萍、段洁、阳世滔、张亮、阳世慈、高洪跃、周碧。 1 范围 塑料规整塔填料 本标准规定了塑料规整塔填料的术语和定义，产品分类，要求，试验方法，检验规则以及标志、包装和贮运。 本标准适用于石油和化学工业及其他工业的填料塔内使用的塑料规整塔填料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - GB/T 1033.1 塑料非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 - GB/T 5761 悬浮法通用聚氯乙烯树脂 - GB/T 11115 聚乙烯树脂 - GB/T 12670 聚丙烯树脂 - HG/T 3986 塑料塔填料技术条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 塑料规整塔填料 (plastic structured tower packing)：由板状组合而形成一定形状的塑料件。用于塔内提供相接触的表面积，以促进液体与液体之间，气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应。 4 产品分类 4.1 材质 产品按其所用的材质分，常见为聚乙烯 (PE)、聚丙烯 (PP)、增强聚丙烯 (RPP)、聚氯乙烯 (PVC)、氯化聚氯乙烯 (CPVC)、聚偏氟乙烯 (PVDF) 6类。 4.2 型式 产品按其型式分为：孔板波纹填料 (KB)、丝网波纹填料 (SW)。其他型式和材质的产品可由供需双方协商制造。其质量要求除按合同专门规定外，仍应符合本标准规定。 4.3 型号 示例： 倾斜角度：X（表示30°）、Y（表示45°）； 比表面积：125、250、350等； 产品型式：KB、SW； 产品材质：PP、PE等。 例如：比表面积为125 m²/m³、倾斜角度为30°的聚丙烯孔板波纹塑料规整塔填料，其型号表示为：PPKB125X。 5 要求 5.1 材料质量 塑料塔填料所用的材料应选用注塑树脂粒料。聚丙烯树脂性能应符合 GB/T 12670 的规定，聚乙烯树脂性能应符合 GB/T 11115 的规定，聚氯乙烯树脂性能应符合 GB/T 5761 的规定。增强聚丙烯、氯化聚氯乙烯、聚偏氟乙烯3种树脂目前尚无统一标准，选用树脂原料时应满足塔填料产品性能或合同规定的要求。选用的材料应有质量合格证和检测报告单。 5.2 外观质量 塑料规整塔填料的外观应规整、清洁、表面色泽均一，不得有裂纹、气泡、飞边、毛刺等缺陷。 5.3 特性参数、尺寸偏差及变形 5.3.1 特性参数 塑料规整塔填料的形状及特性参数参见附录 A。 5.3.2 尺寸偏差及变形 塑料规整塔填料的尺寸偏差及变形应符合表1的规定。 表1 尺寸偏差及变形（孔板波纹填料） 项目：峰高h、波距2B、平整度、圆度、盘径D、盘长H、壁厚等。 - 125型：20.5±0.2 - 250型：13.2±0.2 - 350型：7.6±0.2 - 其他相关偏差参数值参考：40.5±0.2、20.2±0.2、14.5±0.2 等。 (注：针对盘径D的不同范围 D≤2000, 20005000，其对应参数值涉及 100, 200, 0.8, 1.0, 1.2, 1.5 等依据) 5.4 物理性能 塑料规整塔填料的物理性能应符合表2的规定。 表2 物理性能 - 聚乙烯 (PE)：密度 0.94~0.96 g/cm³，抗压强度 ≥ 90 MPa - 聚丙烯 (PP)：密度 0.89~0.91 g/cm³，抗压强度 ≥ 100 MPa 注：250型表示比表面积为250 m²/m³。 6 试验方法 6.1 材料质量：检查材料的质量合格证和检测报告单。 6.2 外观质量：用目视法检测。
