【HG化工标准】 硅烷交联剂

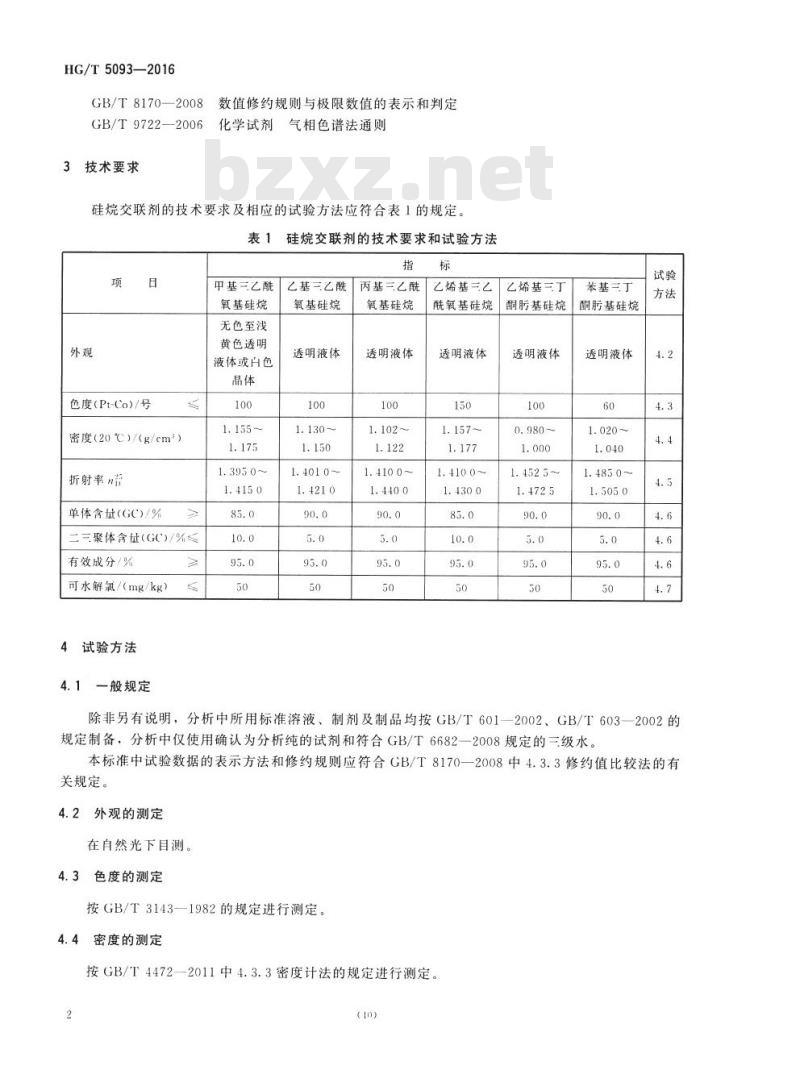

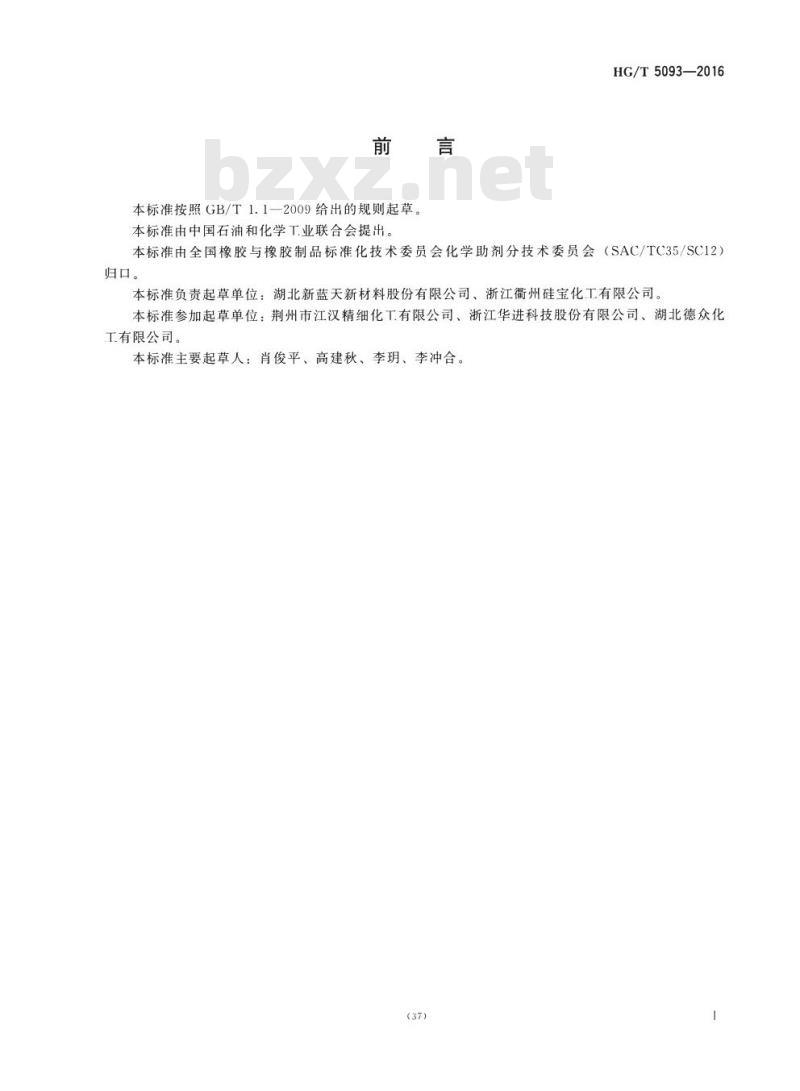

HG/T 5093—2016 硅烷交联剂 发布日期：2016-10-22 实施日期：2017-04-01 中华人民共和国化工行业标准 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶与橡胶制品标准化技术委员会化学助剂分技术委员会（SAC/TC35/SC12）归口。 本标准负责起草单位：湖北新蓝天新材料股份有限公司、浙江衢州硅宝化工有限公司。 本标准参加起草单位：荆州市江汉精细化工有限公司、浙江华进科技股份有限公司、湖北德众化工有限公司。 本标准主要起草人：肖俊平、高建秋、李玥、李冲合。 1 范围 本标准规定了硅烷交联剂（含以下6个产品）的技术要求，试验方法，检验规则以及标志、包装、运输和贮存。 本标准适用于由烷基三氯硅烷、乙烯基三氯硅烷、苯基三氯硅烷与醋酸酐或丁酮反应、中和、提纯制成的硅烷交联剂。 产品化学信息： 1. 甲基三乙酰氧基硅烷 (CASRN: 4253-34-3)，结构简式：(CH3COO)3SiCH3，相对分子质量：220.22 2. 乙基三乙酰氧基硅烷 (CASRN: 17689-77-9)，结构简式：(CH3COO)3SiCH2CH3，相对分子质量：234.25 3. 丙基三乙酰氧基硅烷 (CASRN: 17865-07-5)，结构简式：(CH3COO)3SiCH2CH2CH3，相对分子质量：248.27 4. 乙烯基三乙酰氧基硅烷 (CASRN: 4130-08-9)，结构简式：(CH3COO)3SiCH=CH2，相对分子质量：232.23 5. 乙烯基三丁酮基硅烷 (CASRN: 2224-33-1)，结构简式：(CH3CH2C(O)CH3)3SiCH=CH2，相对分子质量：313.44 6. 苯基三丁酮基硅烷 (CASRN: 34036-80-1)，结构简式：(CH3CH2C(O)CH3)3SiCH2C6H5，相对分子质量：363.50 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191—2008 化学试剂 GB/T 601—2002 标准滴定溶液的制备 GB/T 603—2002 化学试剂试验方法中所用制剂及制品的制备 GB/T 3050—2000 无机化工产品中氯化物含量测定的通用方法 GB/T 3143—1982 电位滴定法 GB/T 4472—2011 液体化学产品颜色测定法（Hazen单位—铂-钴色号） GB/T 6488—2008 液体化工产品密度、相对密度的测定 GB/T 6680—2003 液体化工产品折光率的测定（20℃） GB/T 6682—2008 液体化工产品采样通则 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 GB/T 9722—2006 气相色谱法通则 分析实验室用水规格和试验方法 3 技术要求 硅烷交联剂的技术要求及相应的试验方法应符合表1的规定。 表1 硅烷交联剂技术要求 - 甲基三乙酰氧基硅烷：外观无色至浅黄色透明液体或晶体；色度(Pt-Co)≤10；密度(20℃) 1.155~1.175 g/cm³；折射率 1.3950~1.4150；单体含量(GC)≥85.0%；二三聚体含量(GC)≤10.0%；有效成分≥95.0%；可水解氯≤50 mg/kg。 - 乙基三乙酰氧基硅烷：外观透明液体；色度(Pt-Co)≤100；密度(20℃) 1.130~1.150 g/cm³；折射率 1.4010~1.4210；单体含量(GC)≥90.0%；二三聚体含量(GC)≤5.0%；有效成分≥95.0%；可水解氯≤50 mg/kg。 - 丙基三乙酰氧基硅烷：外观透明液体；色度(Pt-Co)≤100；密度(20℃) 1.102~1.122 g/cm³；折射率 1.4100~1.4400；单体含量(GC)≥90.0%；二三聚体含量(GC)≤5.0%；有效成分≥95.0%；可水解氯≤50 mg/kg。 - 乙烯基三乙酰氧基硅烷：外观透明液体；色度(Pt-Co)≤150；密度(20℃) 1.157~1.177 g/cm³；折射率 1.4100~1.4300；单体含量(GC)≥85.0%；二三聚体含量(GC)≤10.0%；有效成分≥95.0%；可水解氯≤50 mg/kg。 - 乙烯基三丁酮基硅烷：外观透明液体；色度(Pt-Co)≤100；密度(20℃) 0.980~1.000 g/cm³；折射率 1.4525~1.4725；单体含量(GC)≥90.0%；二三聚体含量(GC)≤5.0%；有效成分≥95.0%；可水解氯≤50 mg/kg。 - 苯基三丁酮基硅烷：外观透明液体；色度(Pt-Co)≤60；密度(20℃) 1.020~1.040 g/cm³；折射率 1.4850~1.5050；单体含量(GC)≥90.0%；二三聚体含量(GC)≤5.0%；有效成分≥95.0%；可水解氯≤50 mg/kg。 4 试验方法 4.1 一般规定 硅烷交联剂的技术要求和试验方法指...
