【GB国家标准】 电动自行车用制动衬片总成

GB/T 23264-2020.Brake lining assembly for electric power assist bicycles.

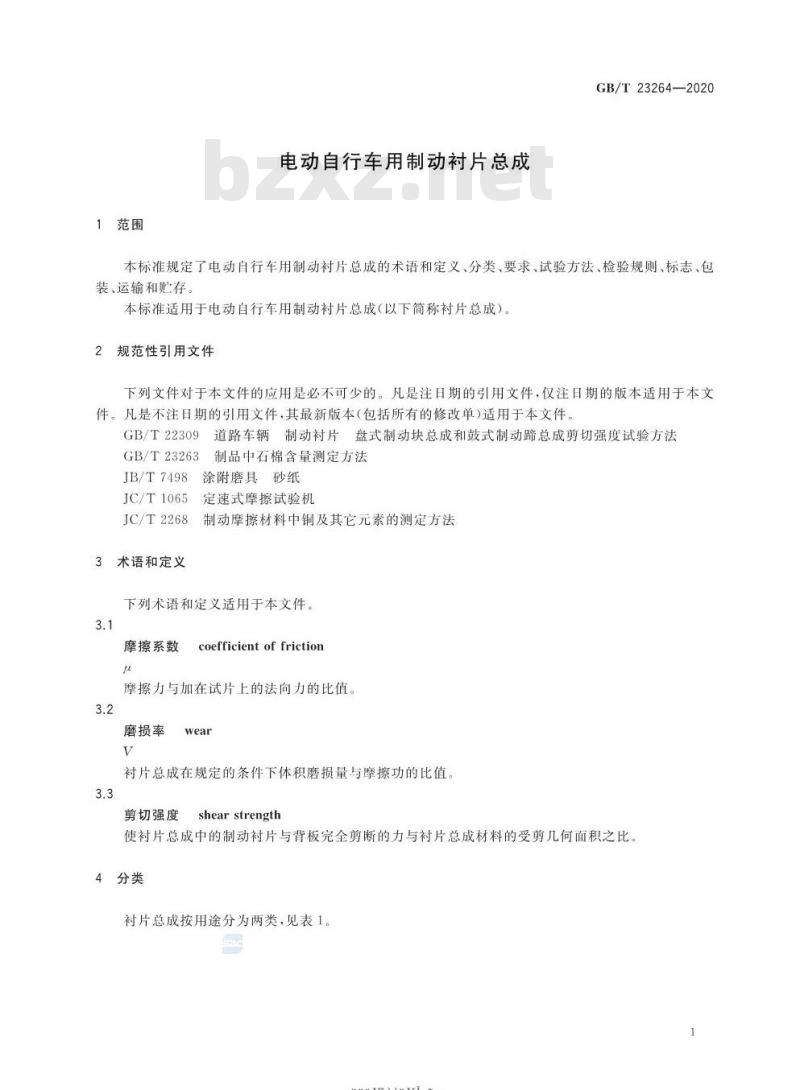

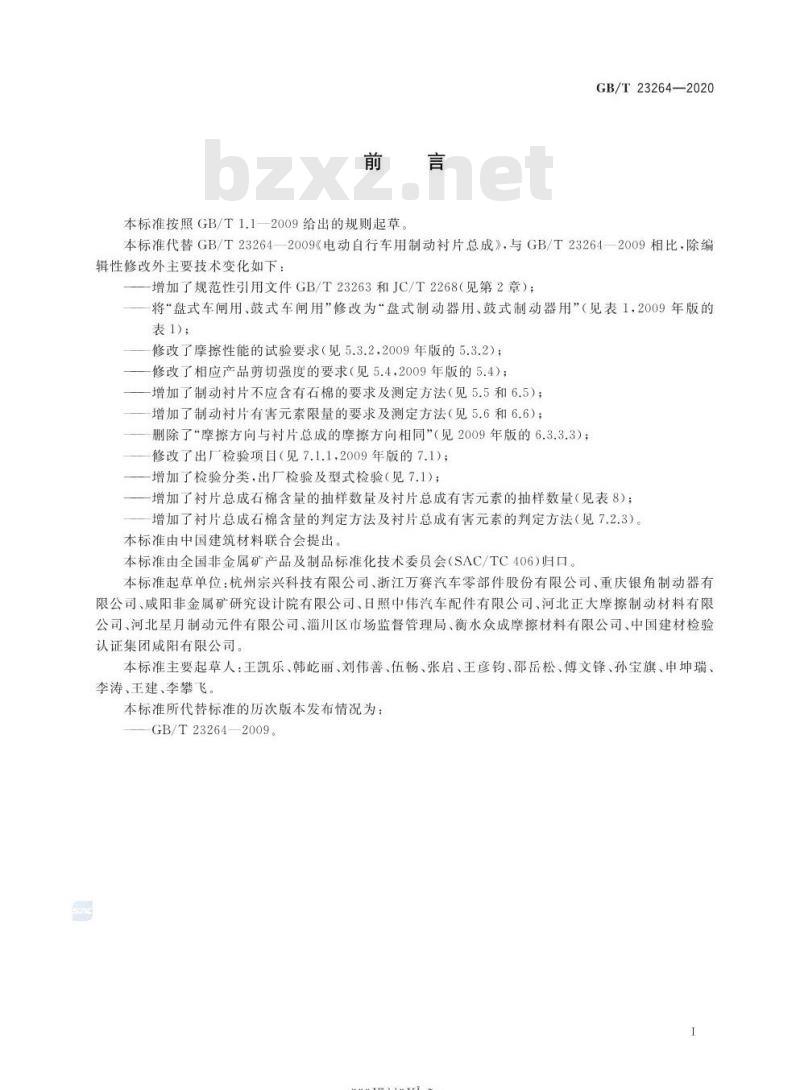

1范围
GB/T 23264规定了电动自行车用制动衬片总成的术语和定义、分类、要求、试验方法、检验规则.标志、包装、运输和贮存。
GB/T 23264适用于电动自行车用制动衬片总成(以下简称衬片总成)。
2规范性引 用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 22309道路车辆制动衬片盘式制动块总成和鼓式制动蹄总成剪切强度试验方法
GB/T 23263制品中石棉含量测定方法
JB/T 7498涂附磨具砂纸
JC/T 1065定速式摩擦试验机
JC/T 2268制动摩 擦材料中铜及其它元素的测定方法
3术语和定义
下列术语和定义适用于本文件。
3.1
摩擦系数 cofficient of friction
摩擦力与加在试片上的法向力的比值。
3.2
磨损率 wear
衬片总成在规定的条件下体积磨损量与摩擦功的比值。
3..3
剪切强度 shear strength
使衬片总成中的制动衬片与背板完全剪断的力与衬片总成材料的受剪几何面积之比。

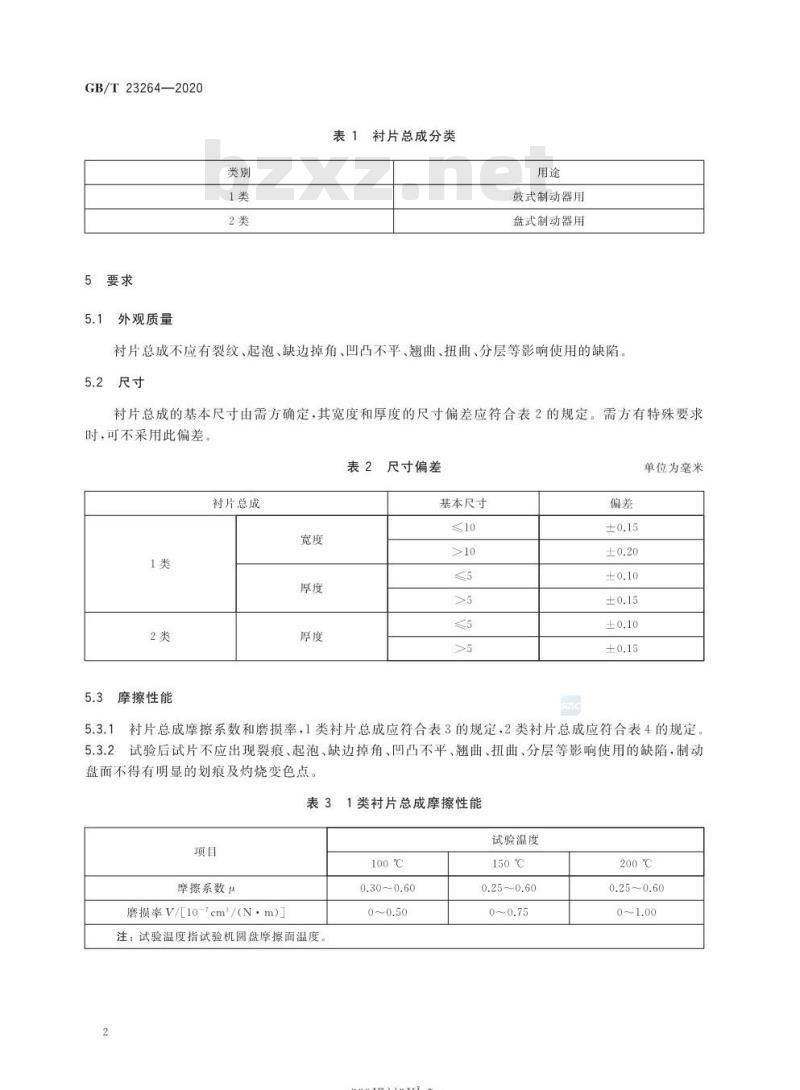

5.1外观质量
衬片总成不应有裂纹、起泡、缺边掉角、凹凸不平、翘曲扭曲、分层等影响使用的缺陷。
5.2尺寸
衬片总成的基本尺寸由需方确定,其宽度和厚度的尺寸偏差应符合表2的规定。需方有特殊要求时,可不采用此偏差。
5.3摩擦性能
5.3.1

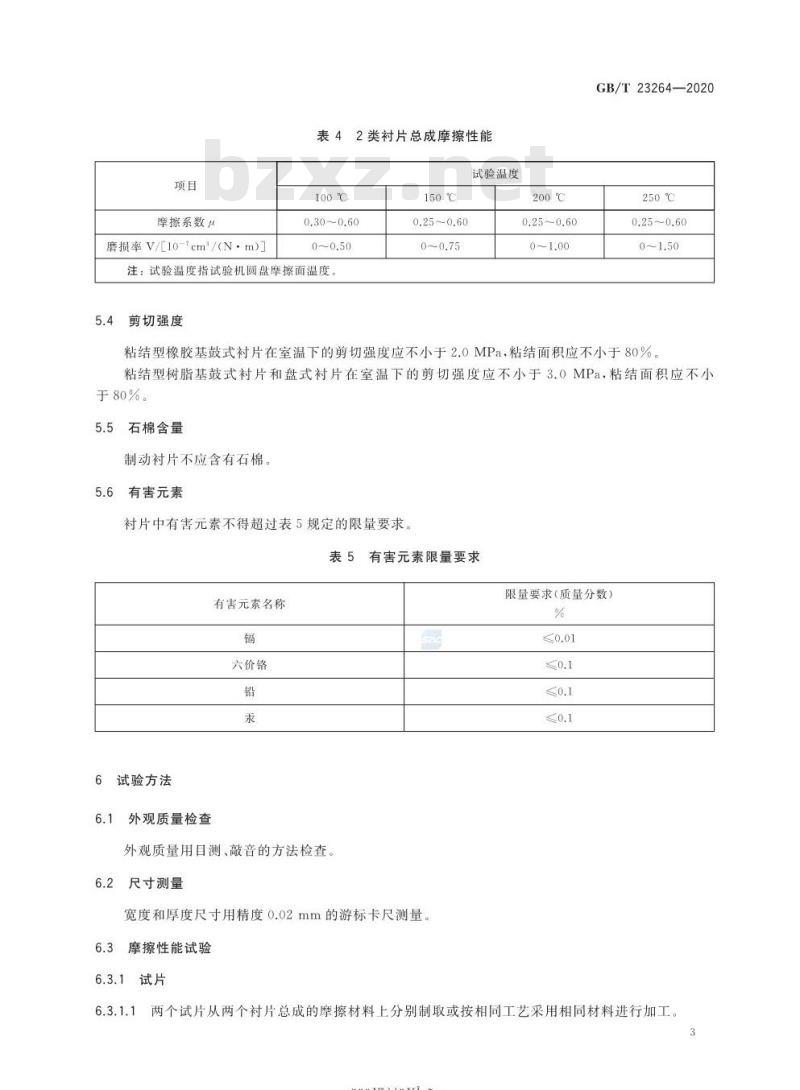

衬片总成摩擦系数和磨损率,1类衬片总成应符合表3的规定,2类衬片总成应符合表4的规定。
5.3.2试验后试片不应出现裂痕、起泡、缺边掉角、凹凸不平、翘曲、扭曲、分层等影响使用的缺陷,制动
盘面不得有明显的划痕及灼烧变色点。
