【GB国家标准】 技术制图活动铅笔第3部分:黑铅芯 HB铅芯弯曲强度

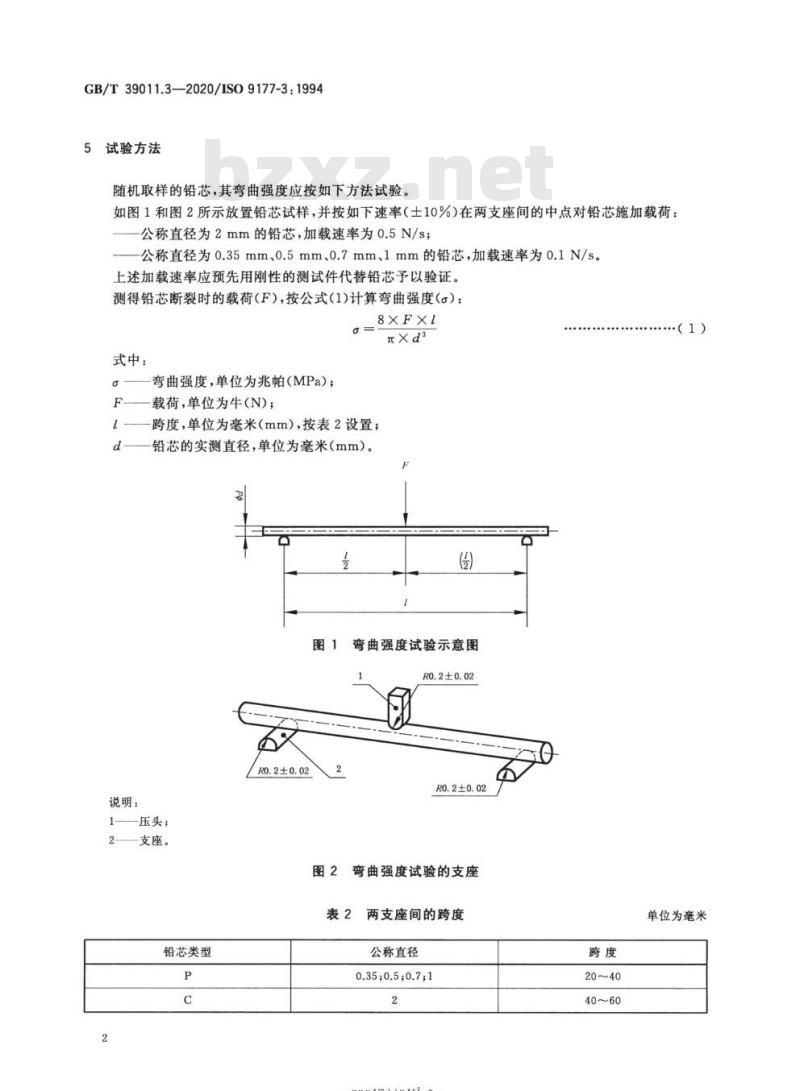

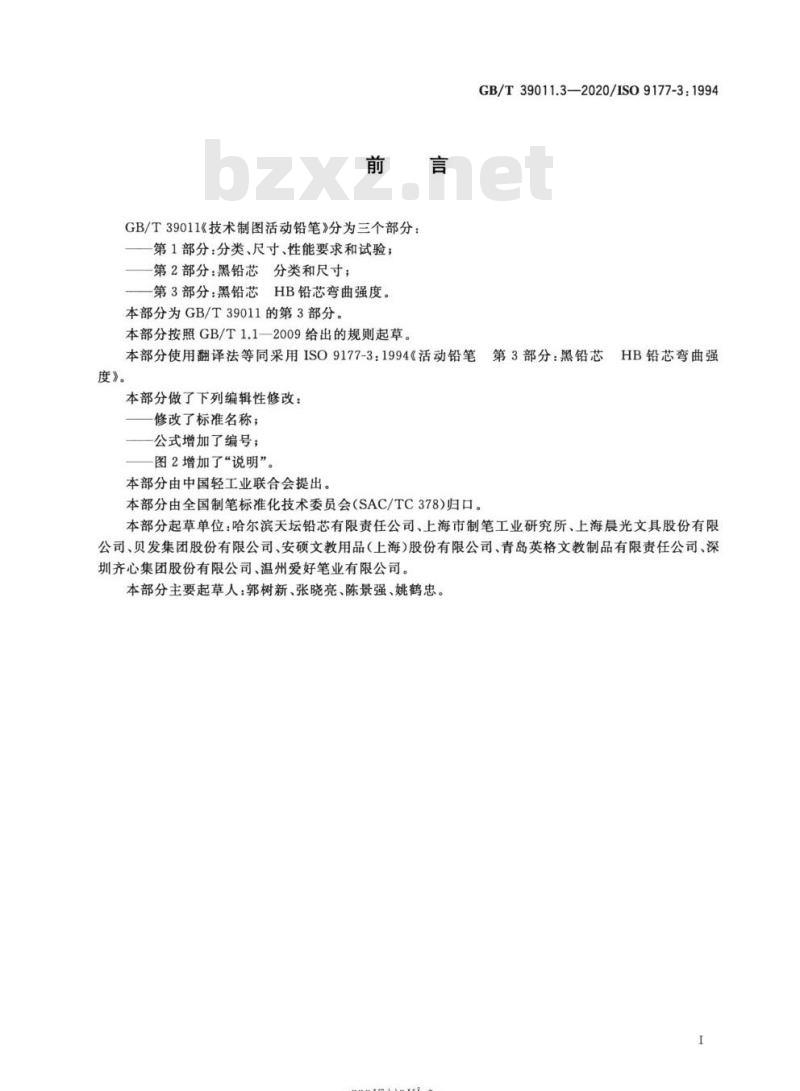

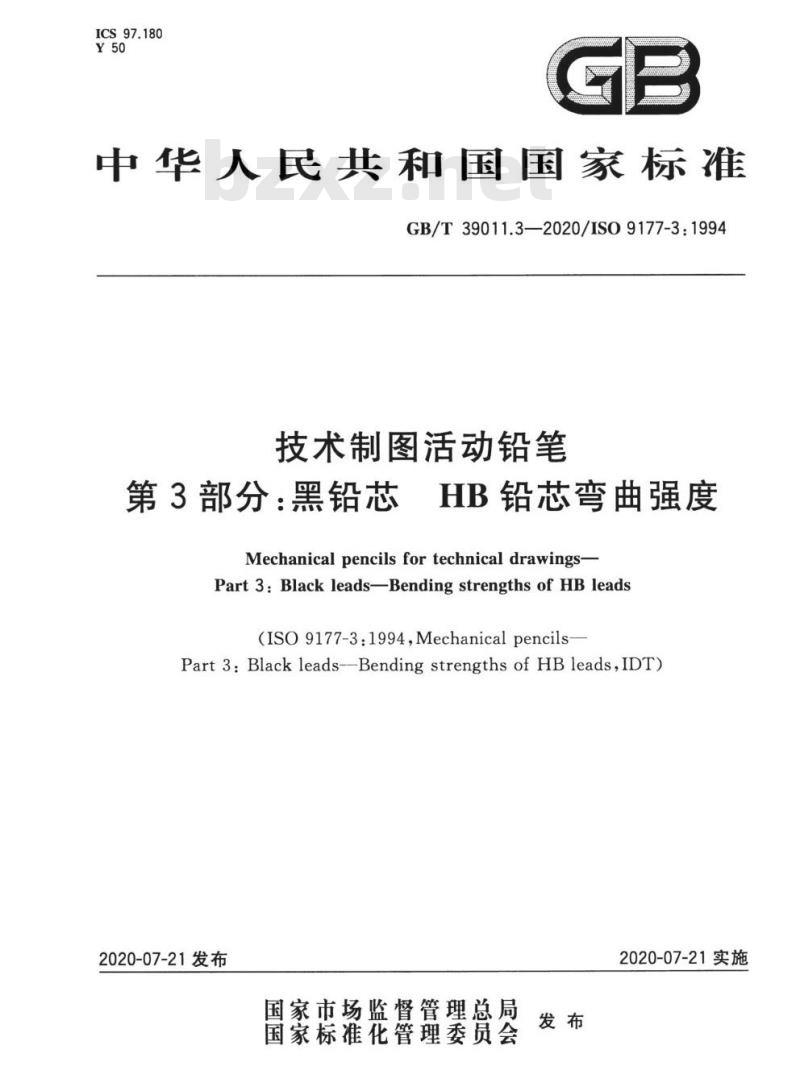

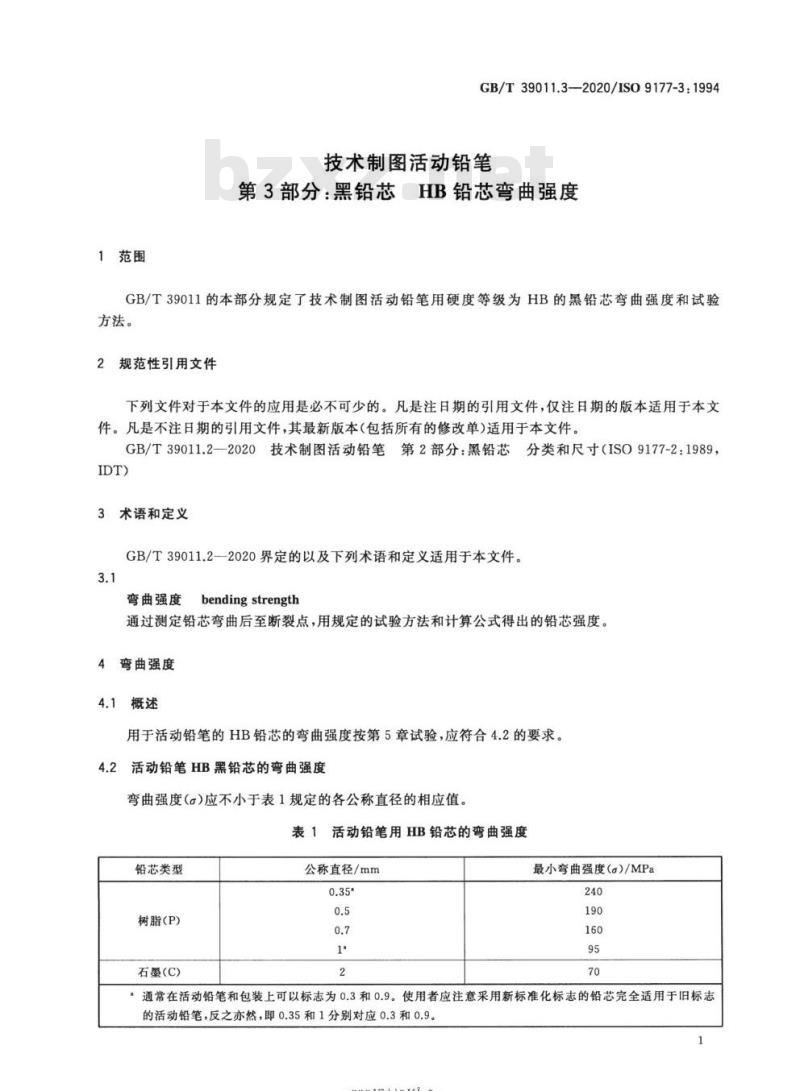

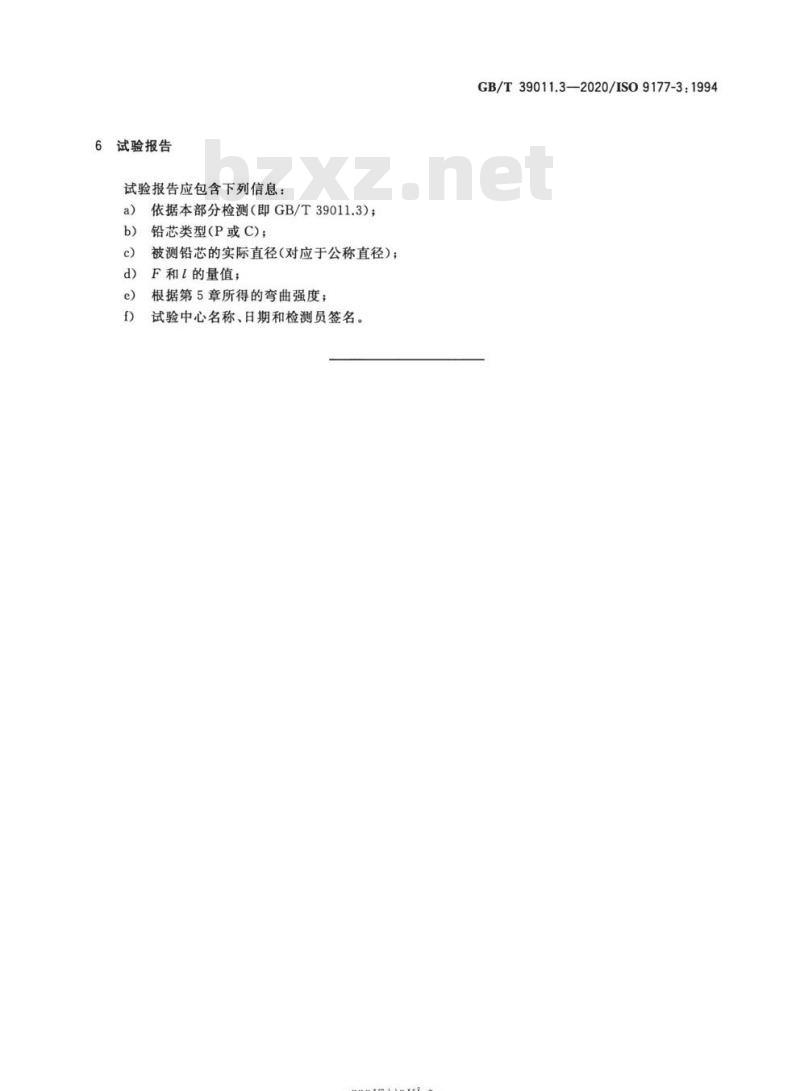

中华人民共和国国家标准 GB/T39011.3—2020/ISO9177-3:1994 技术制图活动铅笔 第3部分：黑铅芯 HB铅芯弯曲强度 发布日期：2020-07-21 实施日期：2020-07-21 发布单位：国家市场监督管理总局、国家标准化管理委员会 前言 GB/T39011《技术制图活动铅笔》分为三部分：第1部分：分类、尺寸、性能要求和试验；第2部分：黑铅芯分类和尺寸；第3部分：黑铅芯HB铅芯弯曲强度。本部分按照GB/T1.1-2009的规则起草，使用翻译法等同采用ISO9177-3:1994《活动铅笔第3部分：黑铅芯弯曲强度》。本部分做了编辑性修改：修改标准名称、公式增加编号、图2增加说明。本部分由中国轻工业联合会提出，全国制笔标准化技术委员会归口。起草单位包括哈尔滨天坛铅芯有限责任公司、上海市制笔工业研究所、上海晨光文具股份有限公司等。主要起草人：郭树新、张晓亮、陈景强、姚鹤忠。 1 范围 GB/T39011.3—2020规定了技术制图活动铅笔用硬度等级为HB的黑铅芯弯曲强度和试验方法。 2 规范性引用文件 下列文件对于本标准应用必不可少。注日期的引用文件，仅适用该版本；未注日期的引用文件，其最新版本（包括修改单）适用。包括GB/T39011.2—2020技术制图活动铅笔第2部分：黑铅芯分类和尺寸（ISO9177-2:1989，IDT）。 3 术语和定义 3.1 弯曲强度（bending strength）：通过测定铅芯弯曲至断裂，用规定试验方法和计算公式得出的铅芯强度。 4 弯曲强度 4.1 概述：用于活动铅笔的HB铅芯的弯曲强度应按第5章试验，符合4.2要求。 4.2 HB黑铅芯弯曲强度应不小于表1规定的各公称直径值。表1 活动铅笔用HB铅芯弯曲强度 铅芯类型 | 树脂(P) | 石墨(C) 公称直径/mm | 0.35* | 0.5 | 0.7 | 1* | 2 最小弯曲强度(MPa) | 240 | 190 | 160 | 95 | 70 注：通常在活动铅笔和包装上标志为0.3和0.9，0.35和1分别对应旧标志的0.3和0.9。 5 试验方法 随机取样铅芯，其弯曲强度应按下列方法试验。如图1、图2所示放置铅芯试样，并按规定速率（土10%）在两支座间中点施加载荷：公称直径2mm，加载速率0.5 N/s；公称直径0.35mm、0.5mm、0.7mm、1mm，加载速率0.1 N/s。上述速率应预先用刚性测试件验证。测得铅芯断裂时的载荷(F)，按公式计算弯曲强度(σ)：σ = 8 × F × L / (π × d^3)，其中σ单位为MPa，F单位为N，L为跨度(mm)按表2设置，d为实测直径(mm)。 表2 两支座间跨度 铅芯类型 | 公称直径(mm) | 跨度(mm) P | 0.35;0.5;0.7;1 | 20~40 2 | 2 | 40~60 6 试验报告 试验报告应包含依据GB/T39011.3检测的铅芯类型(P或C)、试验条件、测得的载荷值和计算得出的弯曲强度等信息。
