【GB国家标准】 带传动 术语 第3部分:同步带传动

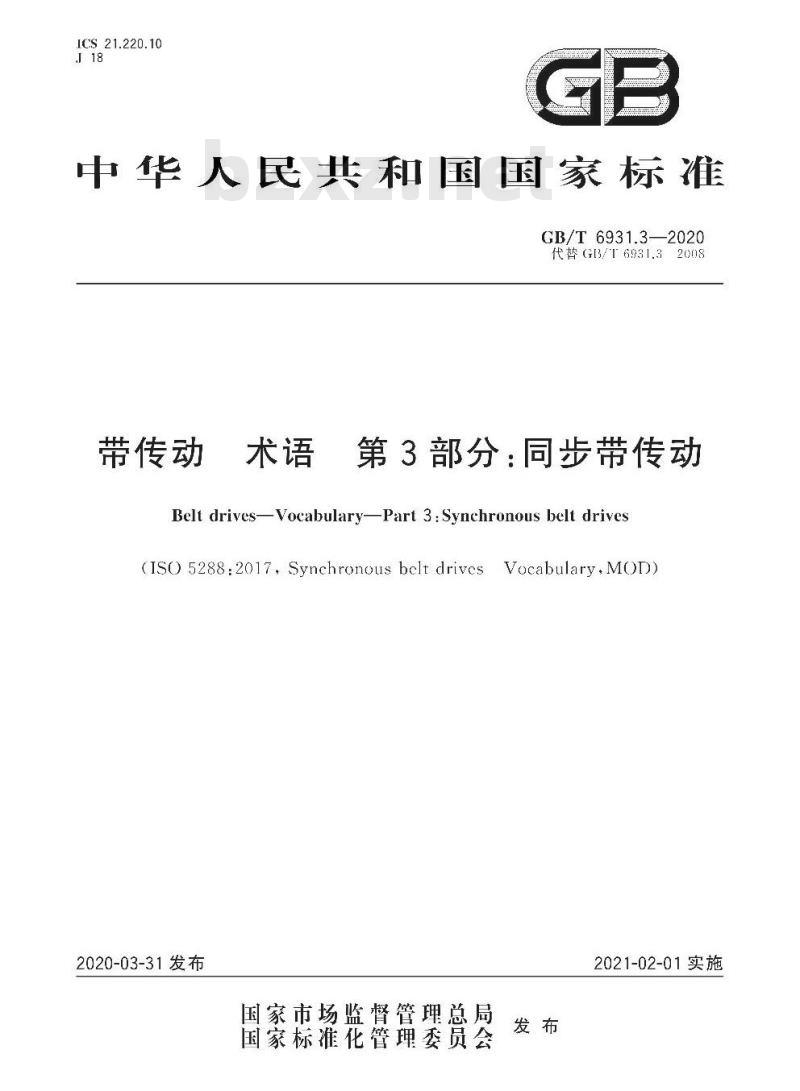

ICS 21.220.10
中华人民共和国国家标准
GB/T6931.3—2020
代替GB/T6931.32008
带传动
术语第3部分：同步带传动
Belt drives—Vocabulary—Part 3:Synchronous belt drives(ISO 5288:2017, Synchronous bclt drives Vocabulary,MOD)2020-03-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-02-01实施

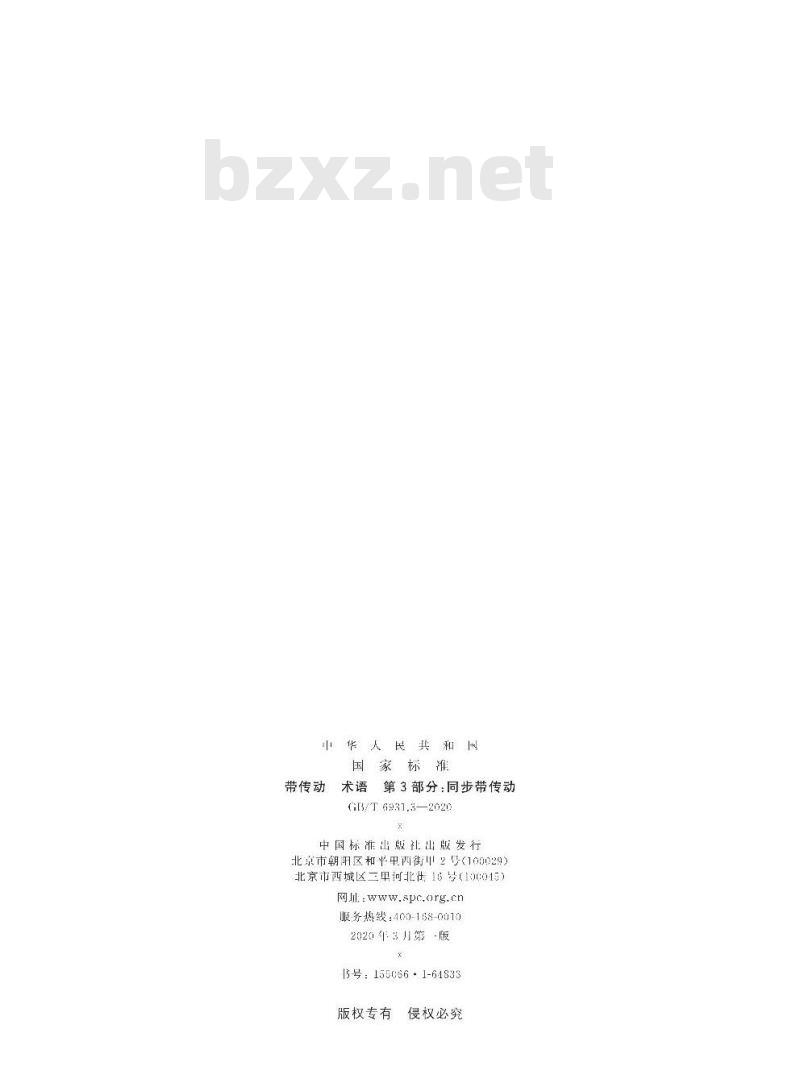

中华人民共和
国家标滩
术语第3部分：同步带传动
带传动
GB/T 6931.3—2020
中国标准出版社出版发行
北京市朝阳区和平甲西街中2号（100029）北京市西城区三里河北社16号（10（01）网址：spc.org.cn
服务热线：400-158-0010
2020年3川第-版
1号：155666·1-64833
版权专有
侵权必究

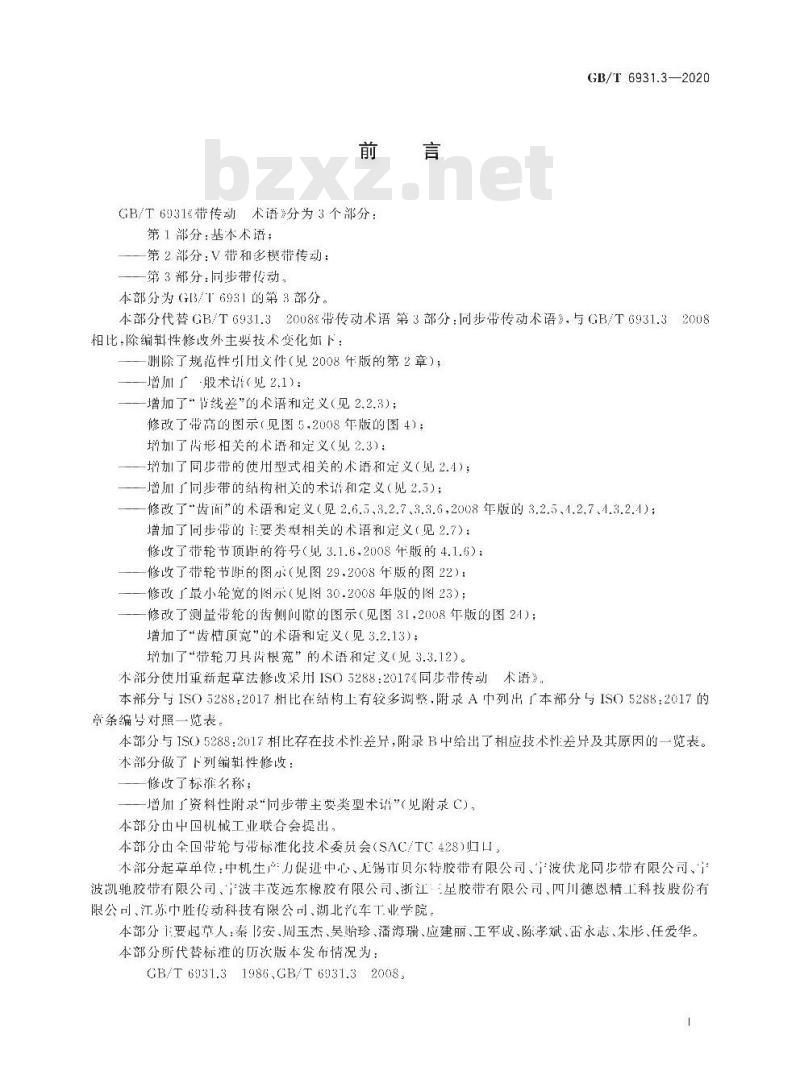

GB/T6931《带传动术语》分为3个部分：第1部分：基本术语：
第2部分：V带和多梗带传动：
一第3部分：同步带传动，
本部分为（G[3/T6931的第3部分。GB/T 6931.3—2020
本部分代替GB/T6931.32008带传动术语第3部分：同步带传动术语》与GB/T6931.32008相比,除编辑性修改外主要技术变化如下：删除了规范性用文件（见2008年版的第2章）；—增加『-般术语（见2.1)：
一增加了“节线差\的术语和定义（见2.2.3)；修改了带高的图示（见图5.2008年版的图4）：增加了内形相关的术语和定义（见2.3)：增加了同步带的使用型式相关的术语和定义（见2.4）；一增川『同步带的结构相关的术谱和定义（见2.5）；修改了齿而的术语和定义（见2.6.5、3.2.7.3.3.6，2008年版的3.2.5、4.2.7、4.3.2.1)；增加了同步带的：要类型相关的术语和定义（见2.7)：修收了带轮节顶距的符号（见3.1.6，2008年版的4.1.6）：修收了带轮节距的图示（见图29.2008年版的图22）：修改了最小轮宽的图示（见图30.2008年版的图23）：修改了测量带轮的齿侧间隙的图示（见图31，2008年版的图24）；增加了“齿槽顶宽”的术语和定义（见3.2.13）：增加了“带轮刀具齿根宽”的术语和定义（见3.3.12)。本部分使用重新起草法修收采用IS05288：2017《同步带传动术语》。本部分与IS05288：2017杆比在结构上有较多调整，附录A中列出广本部分与IS05288.2017的章条编号对照一览表，
本部分与IS0）5288：2017相比存在技术性差只，附录B中给出了相应技术性差及其原因的一览表。本部分做了下列编辑性修改：
—修收了标准名称；
一增加广资料性附录“同步带主要类型术语”（见附录C)，本部分由中国机械工业联合会提出，本部分由全国带轮与带标准化技术委员会（SAC/TC428)归口。本部分起草单位：中机生产力促逊中心、无锡市贝尔特胶带有限公司、宁波伏龙同步带有限公司、波凯驰胶带有限公司波丰茂远东橡胶有限公司、浙江一星胶带有限公司、四川德恩精工科技股份有限公司江苏中胜传动科技有限公司、湖北汽车工业学院本部分主要起草人：秦安、周玉杰、吴贻珍、潘海瑞、应建丽、工军成、陈孝斌、永志、朱彤、任爱华。本部分所代替标准的历次版本发布情况为：GB/T 6931.3 1986,GB/T 6931.3 2008.1范围

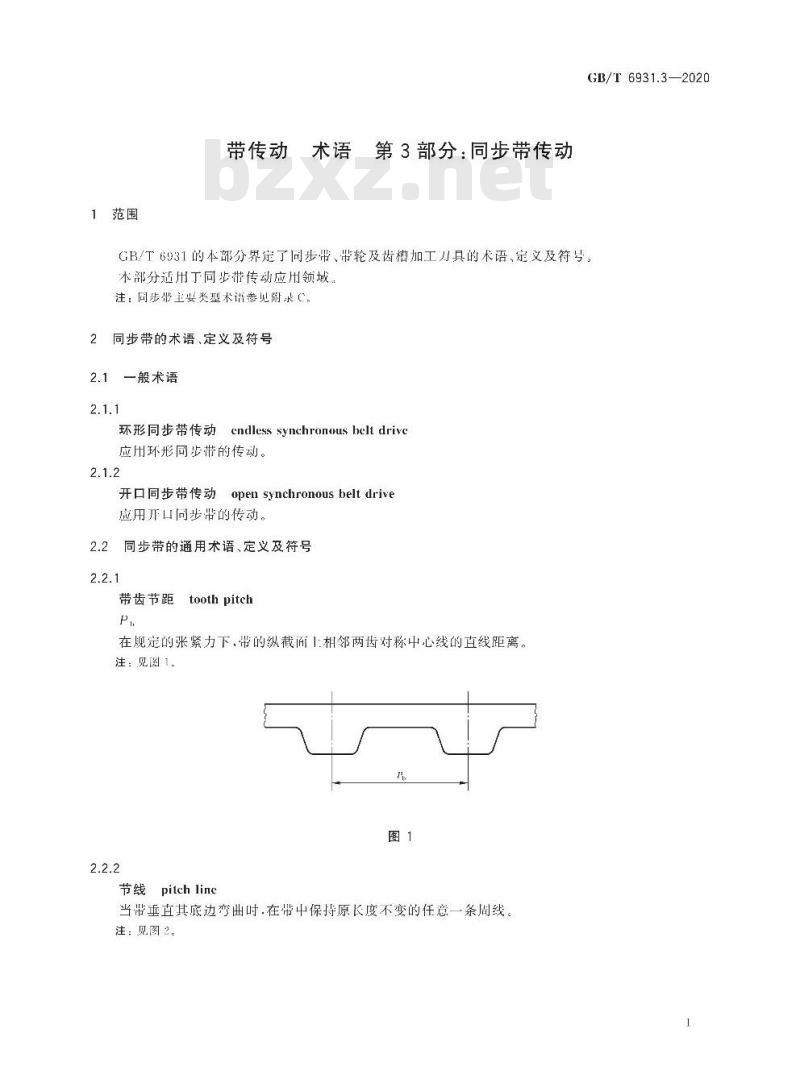

带传动
第3部分：同步带传动
GB/T 6931.3—2020
GB/T6931的本部分界定了同步带，带轮及齿槽加工刀具的术语定义及符号，本部分适用丁同步带传动应用领域注：同步带主要类型术谱参见附求C。2
同步带的术语定义及符号
2.1 一般术语
环形同步带传动endlesssynchronousbelldrive应用环形同步带的传动。
开口同步带传动
open synchronous belt drive
应用开口同步带的传动。
2同步带的通用术语、定义及符号2.2
带齿节距
toothpitch
在舰定的张紧力下，带的纵截面1相邻两齿对称中心线的直线距离。注：见图1。
节线pitch line
当带垂直其底边弯曲时，在带中保持原长度不变的任意一条周线。注：见图2。
GB/T 6931.3—2020
节线差
pitch line differential
带的节线和内根线之问的距离
注：见图3。
节线长
pitchlength
带的节线长度。
带背而的横向尺寸。bZxz.net
注：见图4。
带高height
单面或双面齿带的总高度，
注：见图5。
2.3齿形
梯形齿
trapezoidalprofile
带纵向截而带齿形状为等腰梯形，注：见图6。
curvilinearprofile
曲线齿
带纵向截面带齿形状山曲线组成。注：见图7.
同步带的使用型式
环形同步带
endless synchronous belt
闭合的同步带，
注：见图8。
GB/T6931.3—2020
GB/T 6931.3—2020
开口同步带
open synchronous helt
有两个端点的同步带，
注：见图9。
2.5同步带的结构
single-sided synchronous belt单面齿同步带
同步带齿位于节线一侧。
注：见图10.
double-sided synchronous belt双面齿同步带
同步带齿位于节线两侧。
注：见图11
交错双面齿同步带
对称双面齿同步带
齿tooth
与同步带轮轮相啮合的带的凸起部分。注：见图12
齿顶线
tipline
各齿项的连线。
注：见图13。
齿顶线
齿根线
rootline
各齿根的连线。
注：见图14。
齿根线
toothheight
齿顶线与齿根线间的距离，
注：见图15
GB/T 6931.3—2020
GB/T 6931.3—2020
齿面flank
纵截面上齿顶圆弧（当无内顶圆弧时，为顶线）与齿根圆弧问齿的占线或曲线部分沿带宽所包含的区域
注：见图16
working flank
工作齿面
与带轮齿面接触,将动力传递给带轮或接受从带轮传米动力的带的齿面。注：见图17
工作步面
非工作齿面
non-working flank
与工作齿而相对的带的齿而,
注：见图18
非工作齿面
radius at tooth tip
齿顶圆角半径
连接齿面与内顶线的圆孤半径。注：见图19。
齿根圆角半径
radius at tooth root
连接齿面与齿根线的圆弧半径。注：见图20
齿根厚
widthattoothroot
带在平占状态时同一齿的两个齿面与齿根线理论交点问的占线距离。注：见图21。
GB/T6931.3—2020
GB/T 6931.3—2020
齿形角
Toothangle
带齿两齿而间的夹负。
注：见图22.
同步带轮的术语、定义及符号
同步带轮的通用术语、定义及符号3.1
同步带轮
synchronous pulley
沿外圆周具有等间距轴向内的带轮，注：见图23
