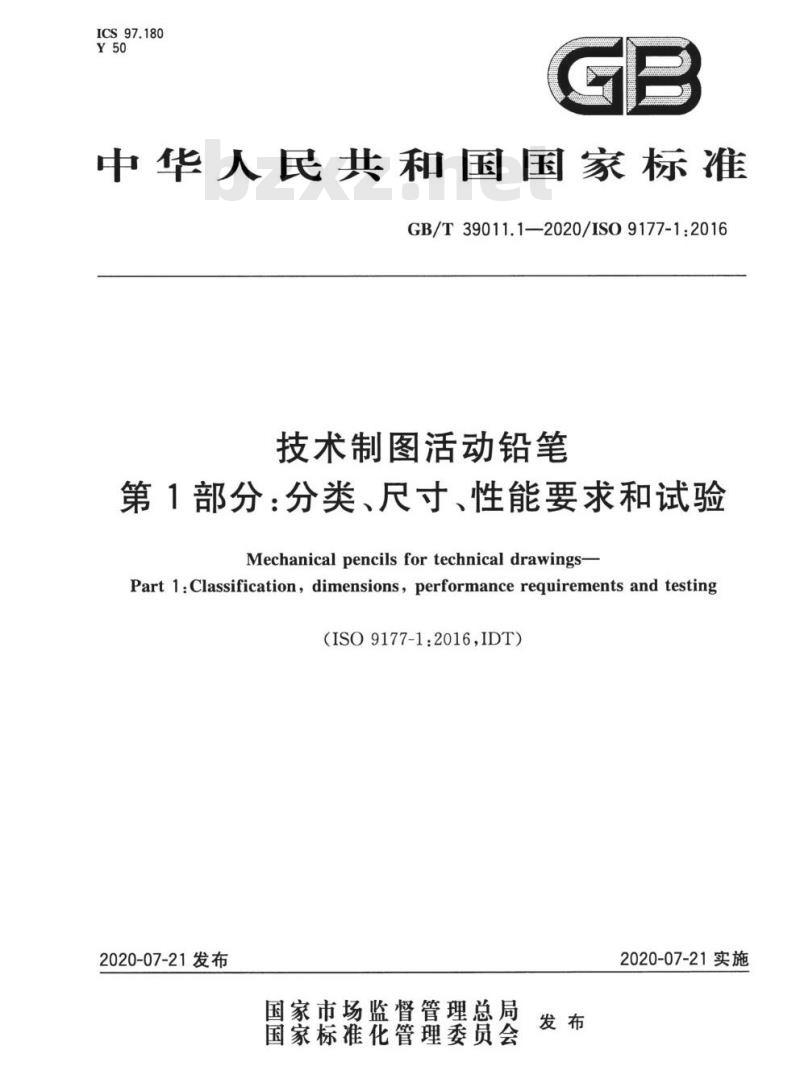

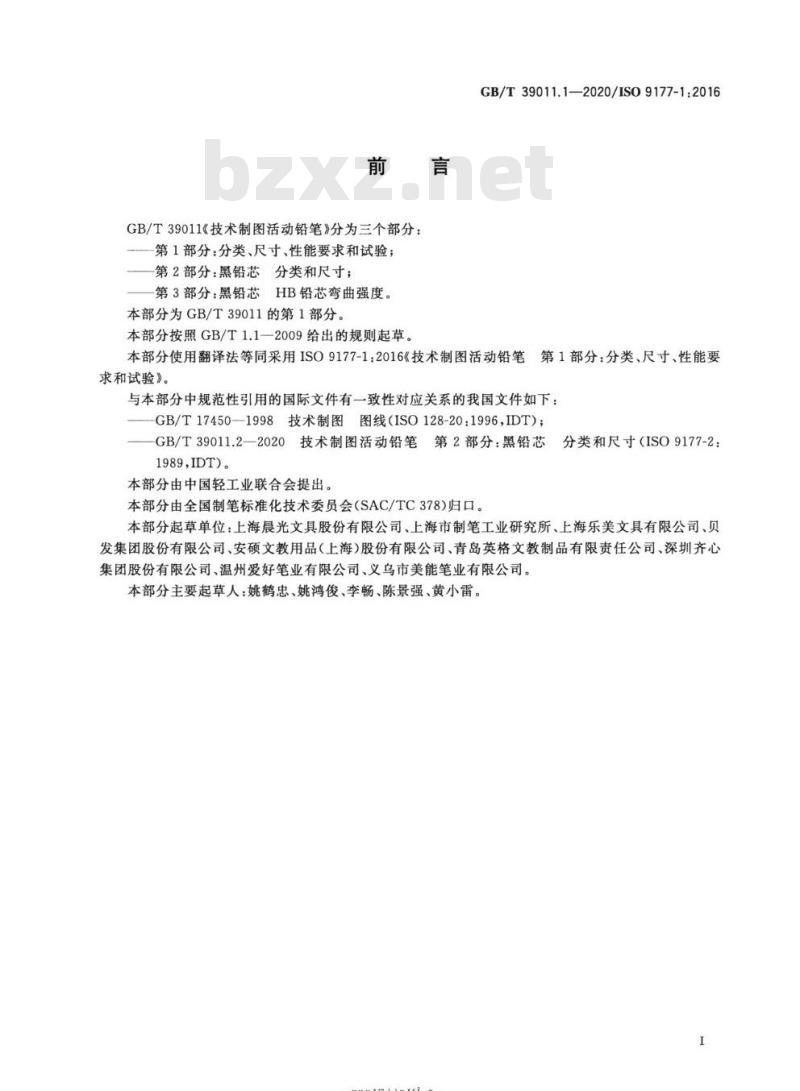

【GB国家标准】 技术制图活动铅笔第1部分:分类、尺寸、性能要求和试验

GB/T 39011.1-2020.Mechanical pencils for technical drawings-Part 1:Classification , dimensions，performance requirements and testing.
1范围
GB/T 39011.1规定了技术制图用活动铅笔的分类、尺寸、性能要求和试验方法。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
ISO 128-20技术制图画法的一般原则第 20部分:图线(Technical drawings- General principles of presentation- Part 20 : Basic conventions for lines)
ISO 9177-2活动铅笔第2部分:黑铅芯分类 和尺寸(Mechanical pencils- Part 2: Black leads- Classification and dimensions)
3术语和定义
下列术语和定义适用于本文件。
3.1
活动铅笔 mechanical pencil
能夹持并输出铅芯,用于书写或制图的手持书写工具.
4分类

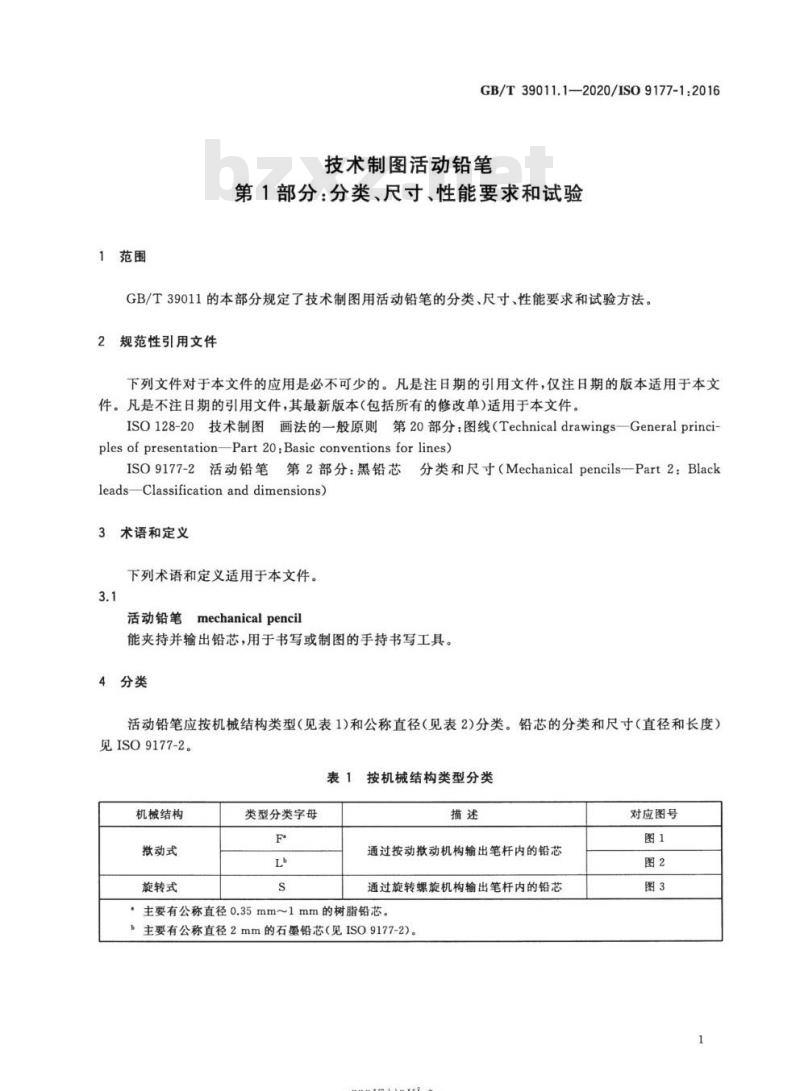

活动铅笔应按机械结构类型(见表1)和公称直径(见表2)分类。铅芯的分类和尺寸(直径和长度)见ISO 9177-2
5.1公称直径
活动铅笔的公称直径与铅芯的公称直径对应,应符合表2的规定。
5.2护芯管孔径(揿动式F型和旋转式s型活动铅笔)

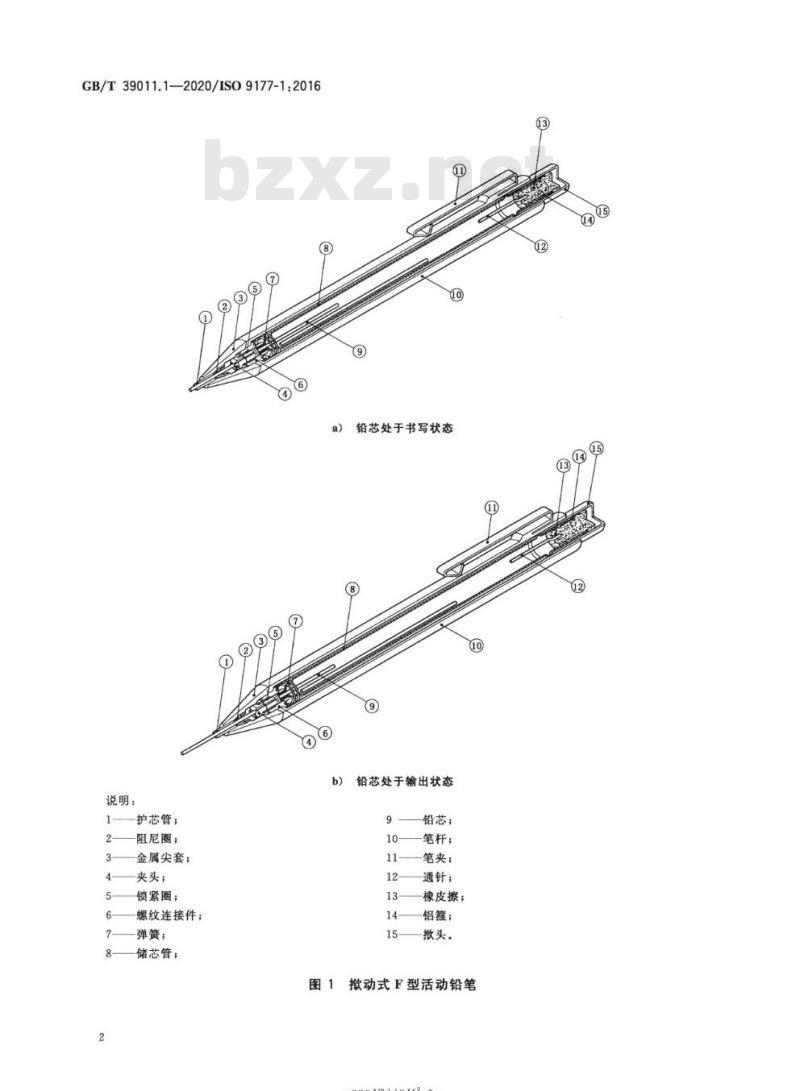

揿动式F型和旋转式S型活动铅笔护芯管孔径应符合表3要求,该孔径指输出铅芯的护芯管内径。
护芯管长度应不小于3 mm
