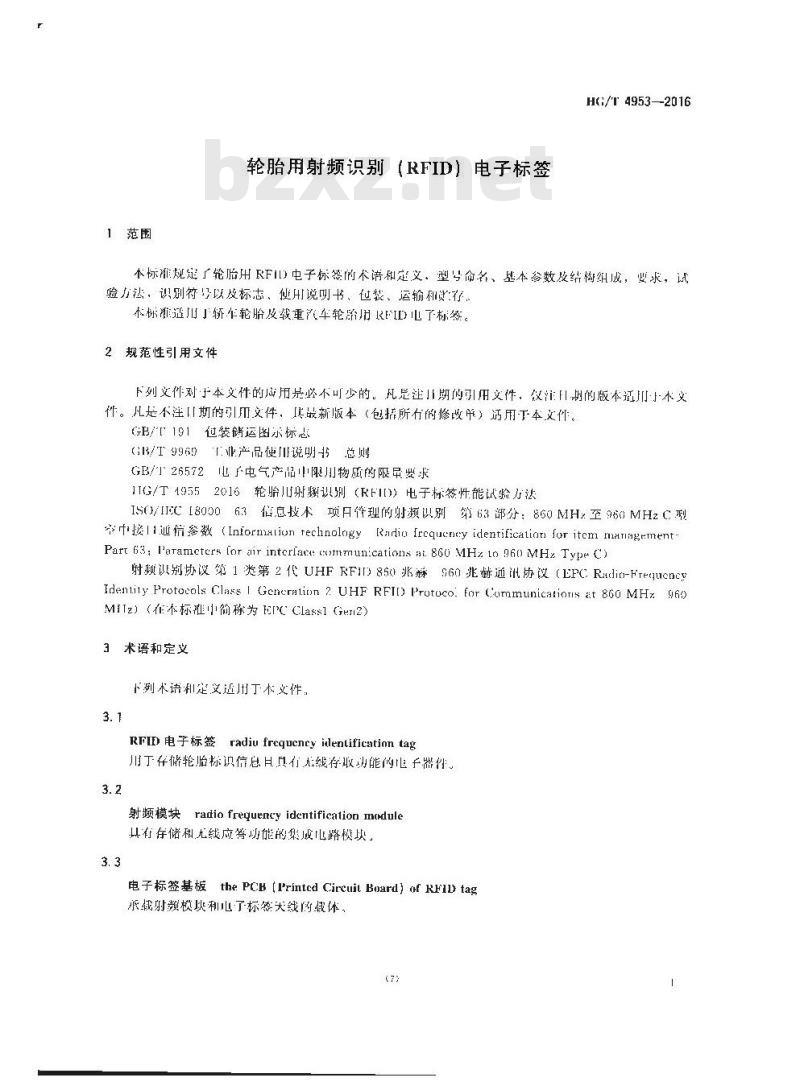

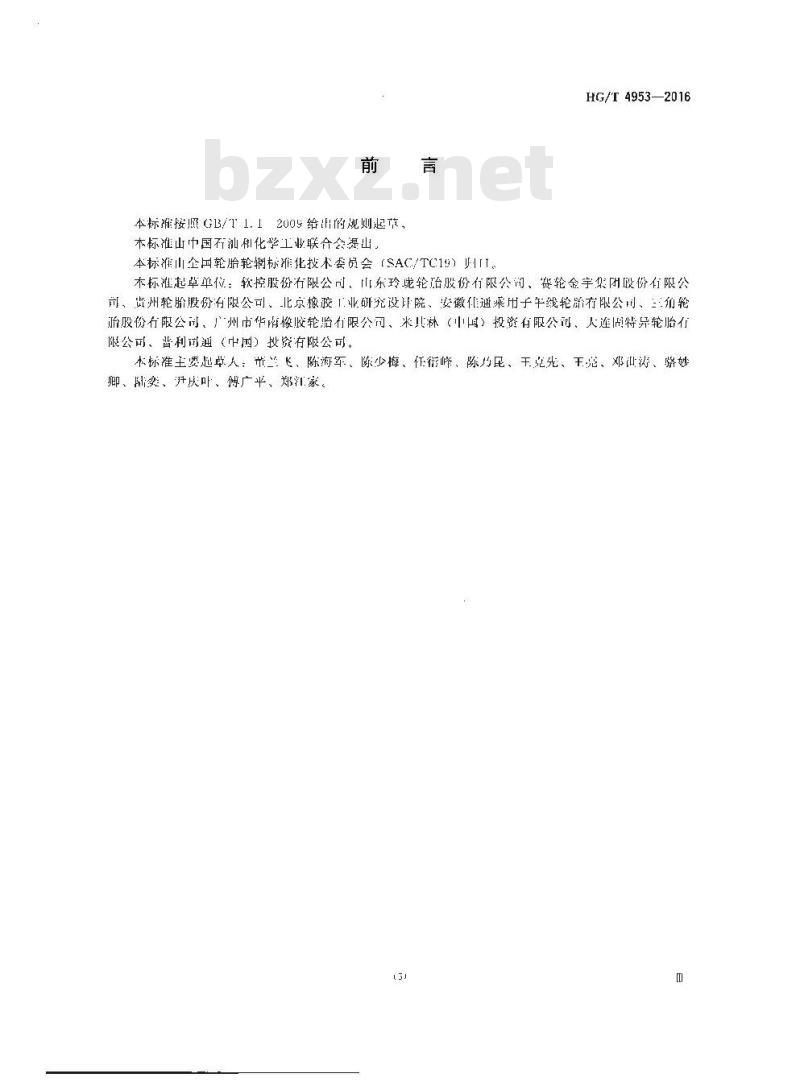

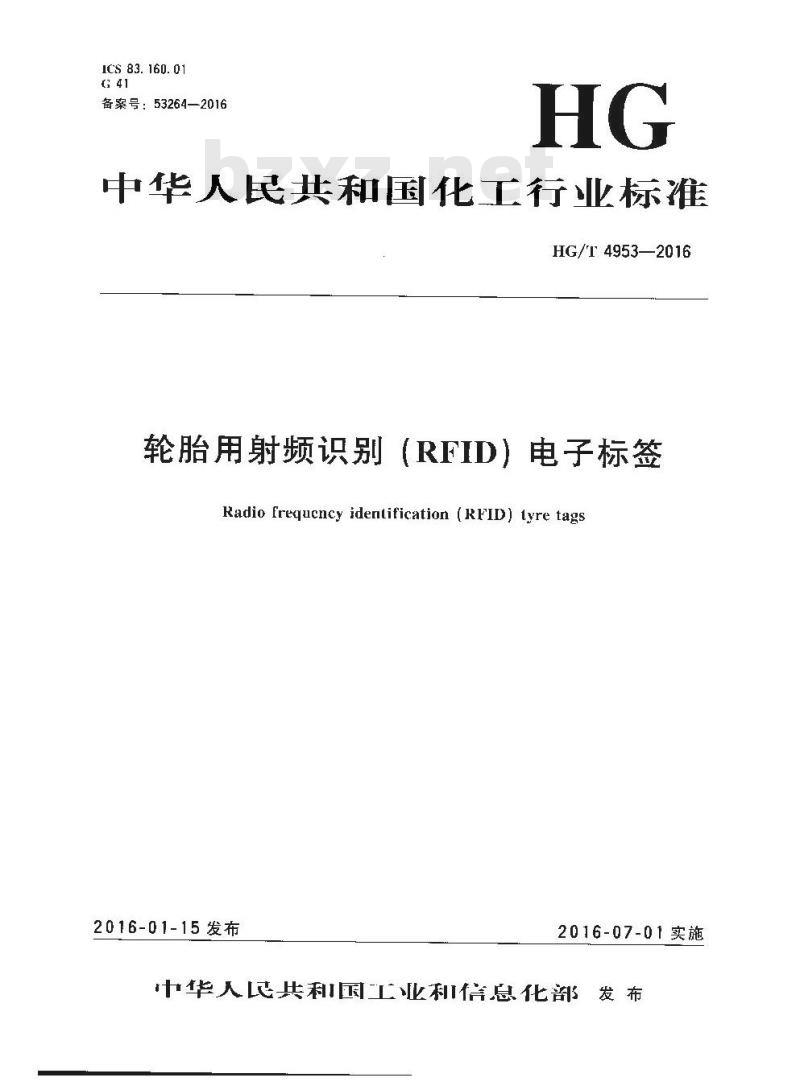

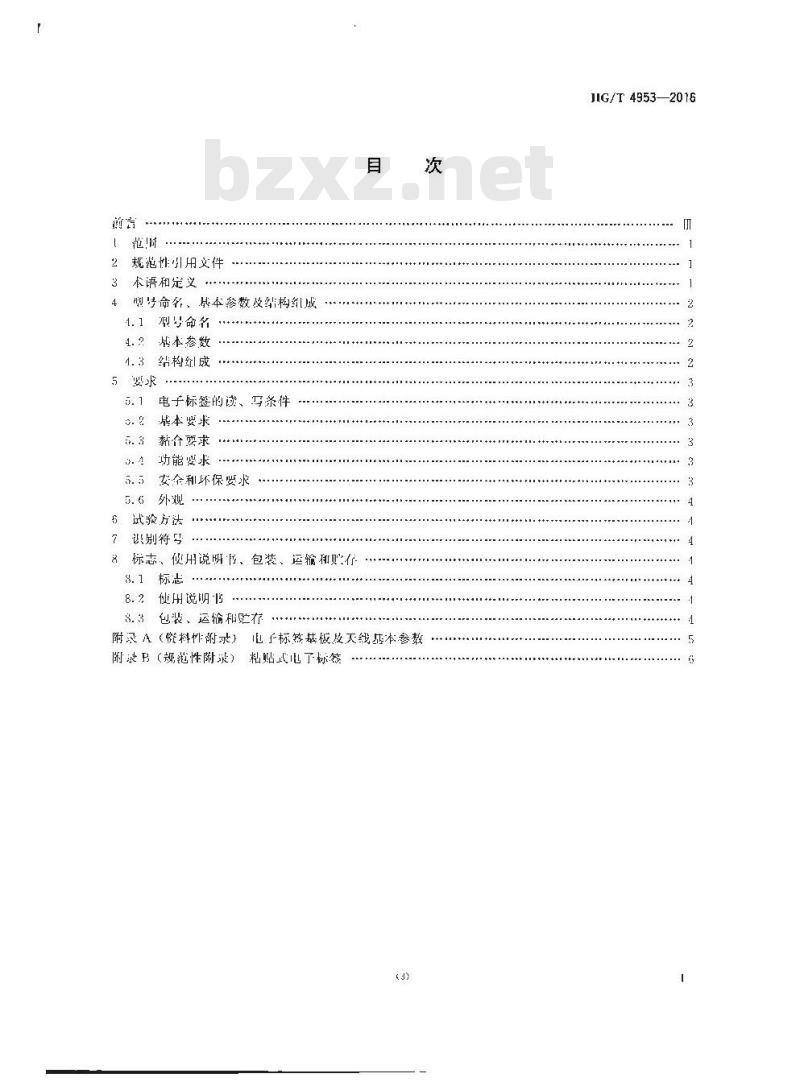

中华人民共和国化工行业标准 HG/T 4953—2016 轮胎用射频识别（RFID）电子标签 Radio frequency identification (RFID) tyre tags 2016-01-15 发布 2016-07-01 实施 中华人民共和国工业和信息化部发布 本标准按照 GB/T 1.1 规定起草。 本标准由中国橡胶工业协会发布。 本标准起草单位：软控股份有限公司、山东玲珑轮胎股份有限公司、赛轮金宇集团股份有限公司、货州轮胎股份有限公司、北京橡塑工业研究设计院、安徽仁通乘用子午线轮胎有限公司、三角轮胎股份有限公司、广州市华南橡胶轮胎有限公司、米共林（中国）投资有限公司、大连湖特异轮胎有限公司、晋利赛通（中国）投资有限公司。 本标准主要起草人：戴兰飞、陈海军、陈少梅、征衔峰、陈乃昆、王克光、王亮、邓汕涛、骆妙卿、阳窦、开庆叶、傅广平、郑江家。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 型号命名、基本参数及结构组成 5 要求 6 试验方法 7 识别符号 8 标志、使用说明、包装、运输和贮存 附录 1 范围 本标准规定了轮胎用 RFID 电子标签的术语和定义、型号命名、基本参数及结构组成、要求、试验方法、识别符号以及标志、使用说明、包装、运输和贮存。本标准适用于轿车轮胎及载重车轮胎用 RFID 电子标签。 2 规范性引用文件 下列文件对本文件的应用是必不可少的。凡是注明的引用文件，其修订日期版本适用于本文件。凡是未注明的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装、运输和贮存标志 GB/T 9969 产品使用说明 第5部分：总则 GB/T 26572 电子电气产品中限制物质的限量要求 GB/T 19552 轮胎用射频识别（RFID）电子标签性能试验方法 ISO/IEC 18000-63 信息技术 射频识别 第63部分：860 MHz至960 MHz Type C 型中继通信参数 (Information technology — Radio frequency identification for item management — Part 63: Parameters for air interface communications at 860 MHz to 960 MHz — Type C) RF Identifcation Protocols Class I General in 2 UHF RFID Protocol For Communications at 860 MHz to 960 MHz (以下称为 EPC Class 1 Gen 2) 3 术语和定义 下列术语和定义适用于本文件。 3.1 RFID 电子标签 (Radio Frequency Identification Tag)：用于存储轮胎标识信息且具有在线存取功能的电子器件。 3.2 射频模块 (Radio Frequency Identification Module)：具有存储和无线应答功能的集成电路模块。 3.3 电子标签基板 (The PCB of RFID Tag)：承载射频模块和电子标签天线的载体。 3.4 阅读器 (Interrogator)：与电子标签按照特定协议采用无线方式进行数据交换的电子设备。 3.5 黏合橡胶 (Adhesive Rubber Compound)：能与电子标签和轮胎橡胶良好黏合的橡胶。 4 型号命名、基本参数及结构组成 4.1 型号命名 电子标签的型号编制方法如下：[标签总长度(mm)] + [协议缩写(G2或63)] + [标签(Tag)的字母] + [轮胎(Tyre)的首字母] + [RFID的字母] 4.2 基本参数 4.2.1 本参数见表1。 表1 基本参数 | 项目 | 协议 | 频率范围/MHz | 质量/g | | :--- | :--- | :--- | :--- |
