【SN商检标准】 X射线衍射法鉴别金属矿产类进口固体废物物相第1 部分:通则

中华人民共和国出入境检验检疫行业标准SN/T3011.1—2011
X射线衍射法鉴别金属矿产类进口固体废物物相第1部分：通则
Identification of import solid waste related with metal minerals by X-raydiffraction-Part 1:General rules2011-09-09发布
中华人民共和国
国家质量监督检验检疫总局
数码防份
2012-04-01实施
SN/T3011.1-—2011
本部分为SN/T3011《X射线衍射法鉴别金属矿产类进口固体废物物相》系列标准的第1部分。本部分按照GB/T1.1—2009给出的规则起草。本部分由中国国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国深圳出人境检验检疫局，本部分主要起草人：张珠福、刘丽、刘志红、余淑媛、梁烽、吴景武、冯均利、李彬、廖文忠。本部分系首次发布的出入境检验检疫行业标准。X射线衍射法鉴别金属矿产类进口固体废物物相第1部分：通则

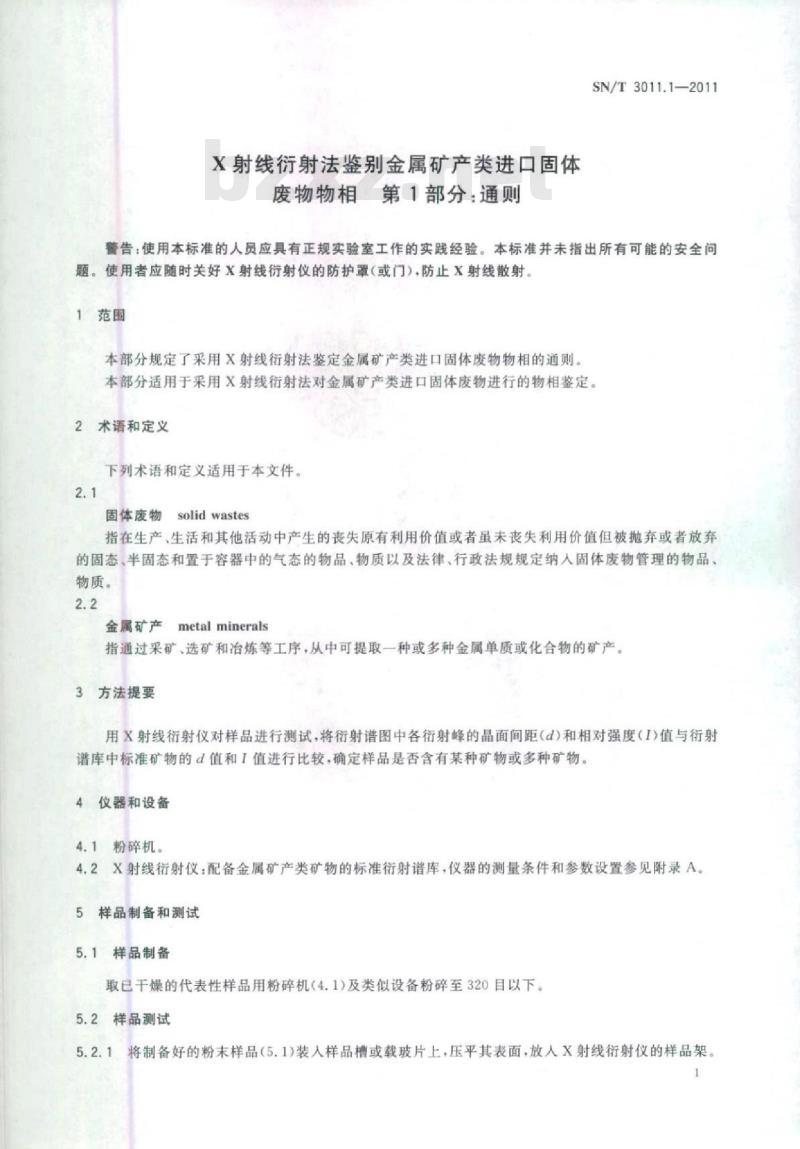

SN/T 3011.1—2011
警告：使用本标准的人员应具有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者应随时关好X射线衍射仪的防护罩（或门）.防止X射线散射。1范围
本部分规定了采用X射线衍射法鉴定金属矿产类进口固体废物物相的通则本部分适用于采用X射线衍射法对金属矿产类进口固体废物进行的物相鉴定。2术语和定义
下列术语和定义适用于本文件。2.1
固体废物
solidwastes
指在生产，生活和其他活动中产生的丧失原有利用价值或者虽未丧失利用价值但被抛弃或者放弃的固态，半固态和置于容器中的气态的物品、物质以及法律、行政法规规定纳人固体废物管理的物品、物质。
金属矿产
metal minerals
指通过采矿，选矿和冶炼等工序，从中可提取一种或多种金属单质或化合物的矿产。3方法提要
用X射线衍射仪对样品进行测试，将衍射谱图中各衍射峰的晶面间距（d）和相对强度（I）值与衍射谱库中标准矿物的d值和！值进行比较，确定样品是否含有某种矿物或多种矿物。4仪器和设备此内容来自标准下载网
4.1粉碎机。
4.2X射线衍射仪：配备金属矿产类矿物的标准衍射谱库，仪器的测量条件和参数设置参见附录A。5样品制备和测试
5.1样品制备
取已干燥的代表性样品用粉碎机（4.1)及类似设备粉碎至320目以下5.2样品测试
将制备好的粉末样品（5.1）装入样品槽或载玻片上，压平其表面放人X射线衍射仪的样品架。5.2.1
SN/T3011.1—2011
5.2.2参照附录A推荐的测试条件，对样品进行测试。5.2.3对测试结果进行处理（包括寻峰，检索，积分强度计算，峰形放大，平滑等），并与衍射谱库中标准矿物的谱图进行比较。
6结果分析
6.1如果样品含有3个及以上的衍射峰，则将相对强度最大的三个衍射峰与标准谱库的某种矿物进行比较，当两者的峰位置和相对强度相吻合时，则判定样品含有此种矿物。否则，可判定样品不含此种矿物。
6.2如果样品的行射峰小于三个，则将每个衍射峰与标准谱库的某种矿物进行比较，当两者的峰位置和相对强度相吻合时，则判定样品合商此种矿物香则，可判定样品下含此种矿物。
6.3如果样品不出现衔射峰，则制定样品不含前物S

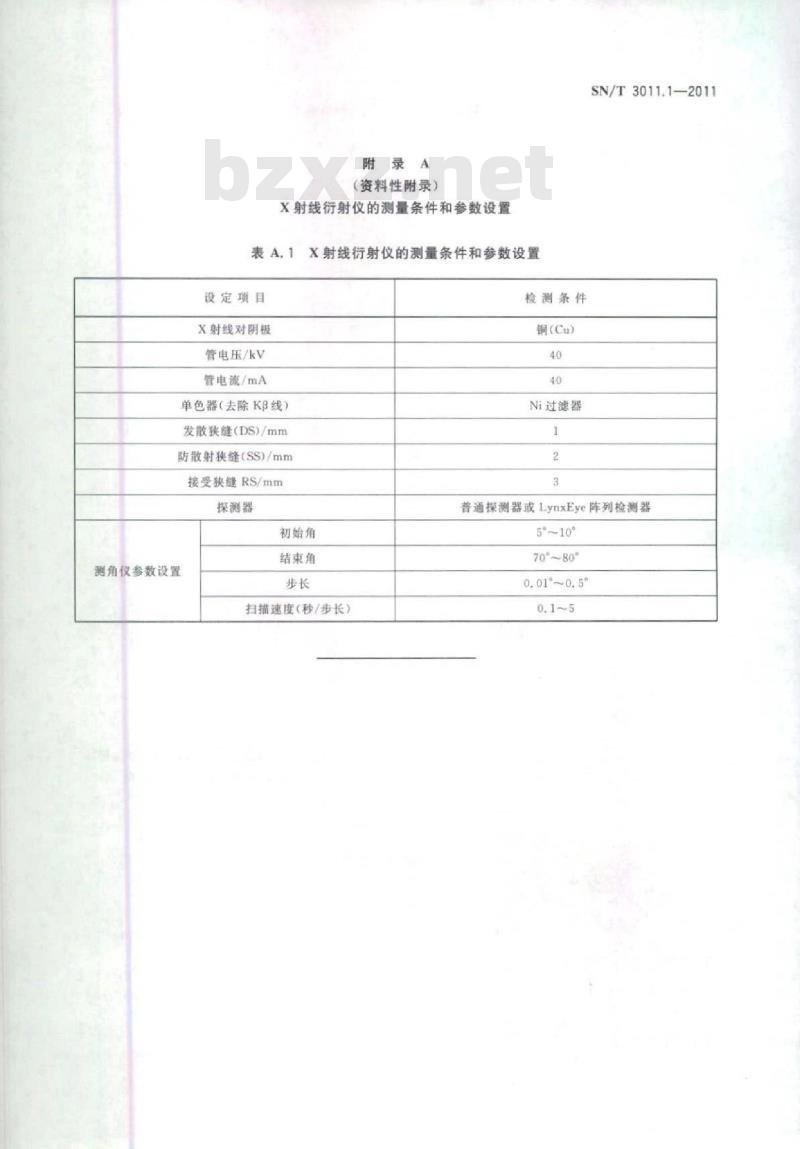

附录A
（资料性附录）
X射线衍射仪的测量条件和参数设置表A.1
X射线衍射仪的测量条件和参数设置设定项目
X射线对阴极
管电压/kv
管电流/mA
单色器（去除KB线）
发散狭缝（DS)/mm
防散射狭缝（SS）/mm
接受狭缝RS/mm
探测器
初始角
测角仪参数设置
结束角
扫描速度（秒/步长）
检测条件
铜（Cu）
Ni过滤器
SN/T 3011.1—2011
普通探测器或LynxEye阵列检测器5~10°
70°80°
SN/T3011.1-2011
中华人民共和国出人境检验检疫行业标准
X射线衍射法鉴别金属矿产类进口固体废物物相第1部分通则
SN/T3011.1—2011
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社拳阜岛印刷厂印刷开本880×12301/16印张0.5字数6千字2012年3月第一版 2012年3月第一次印刷印数1-1600
书号：155066·2-22920
定价14.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
