【机械行业标准(JB)】 T 型附接螺纹管接头

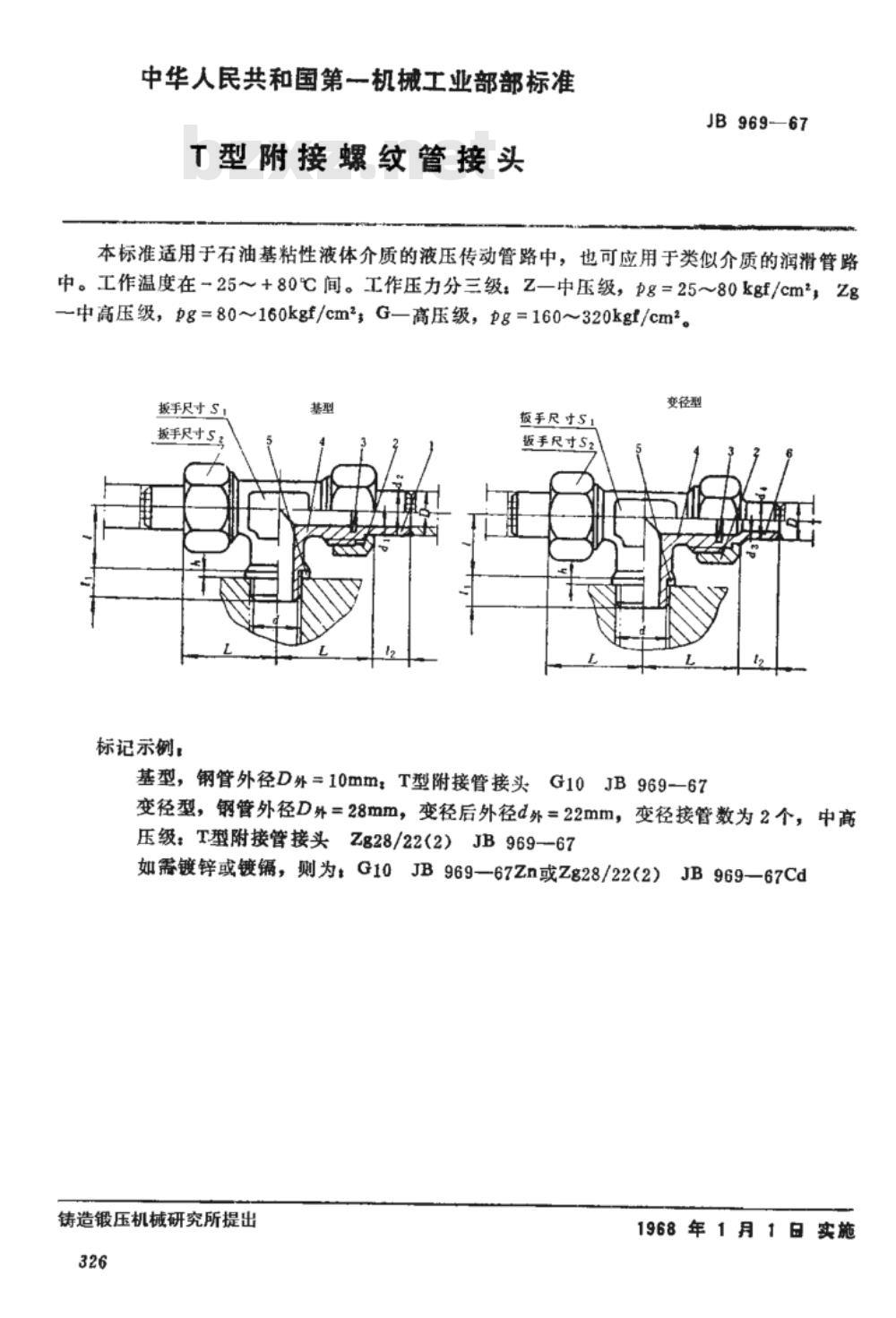

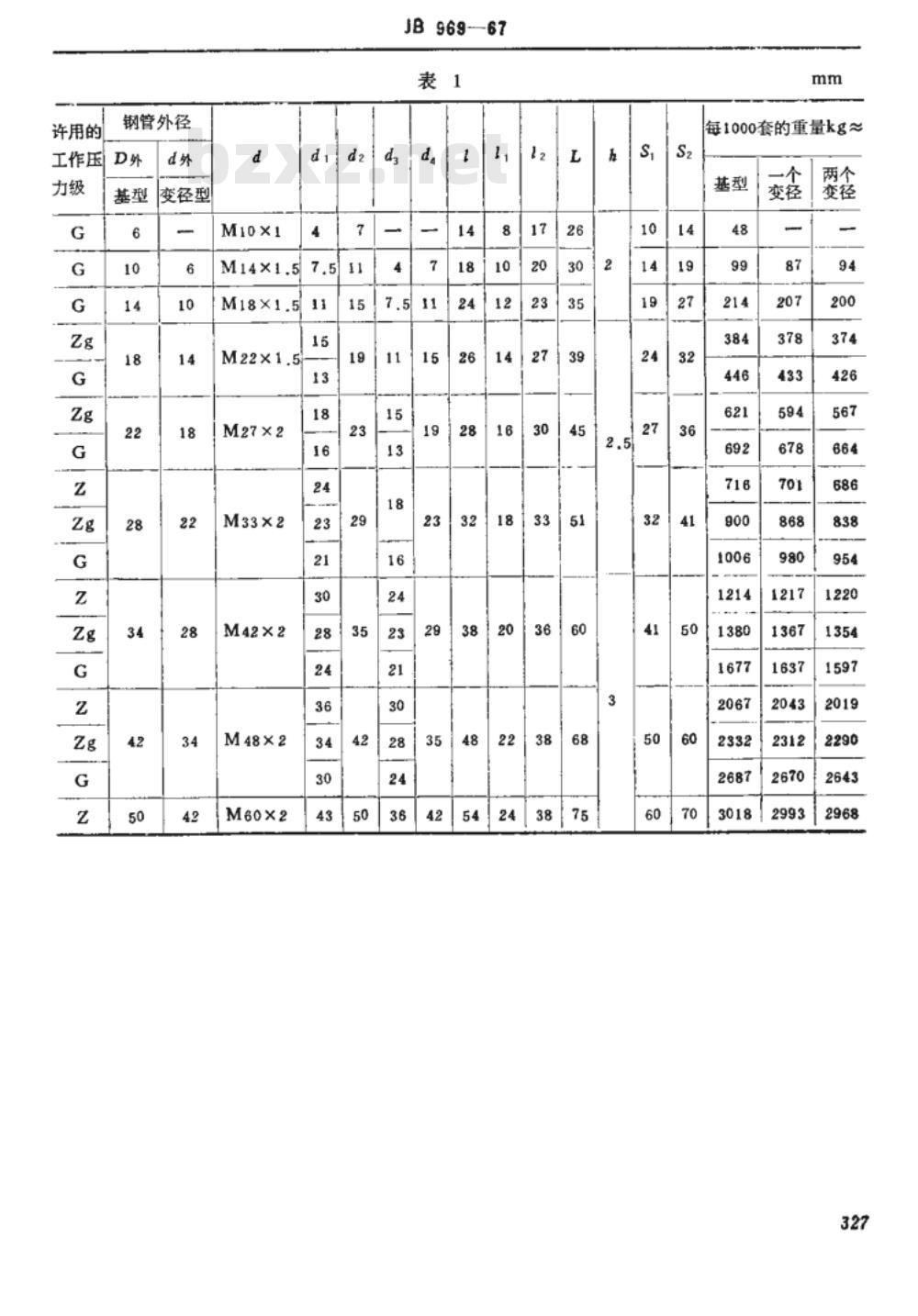

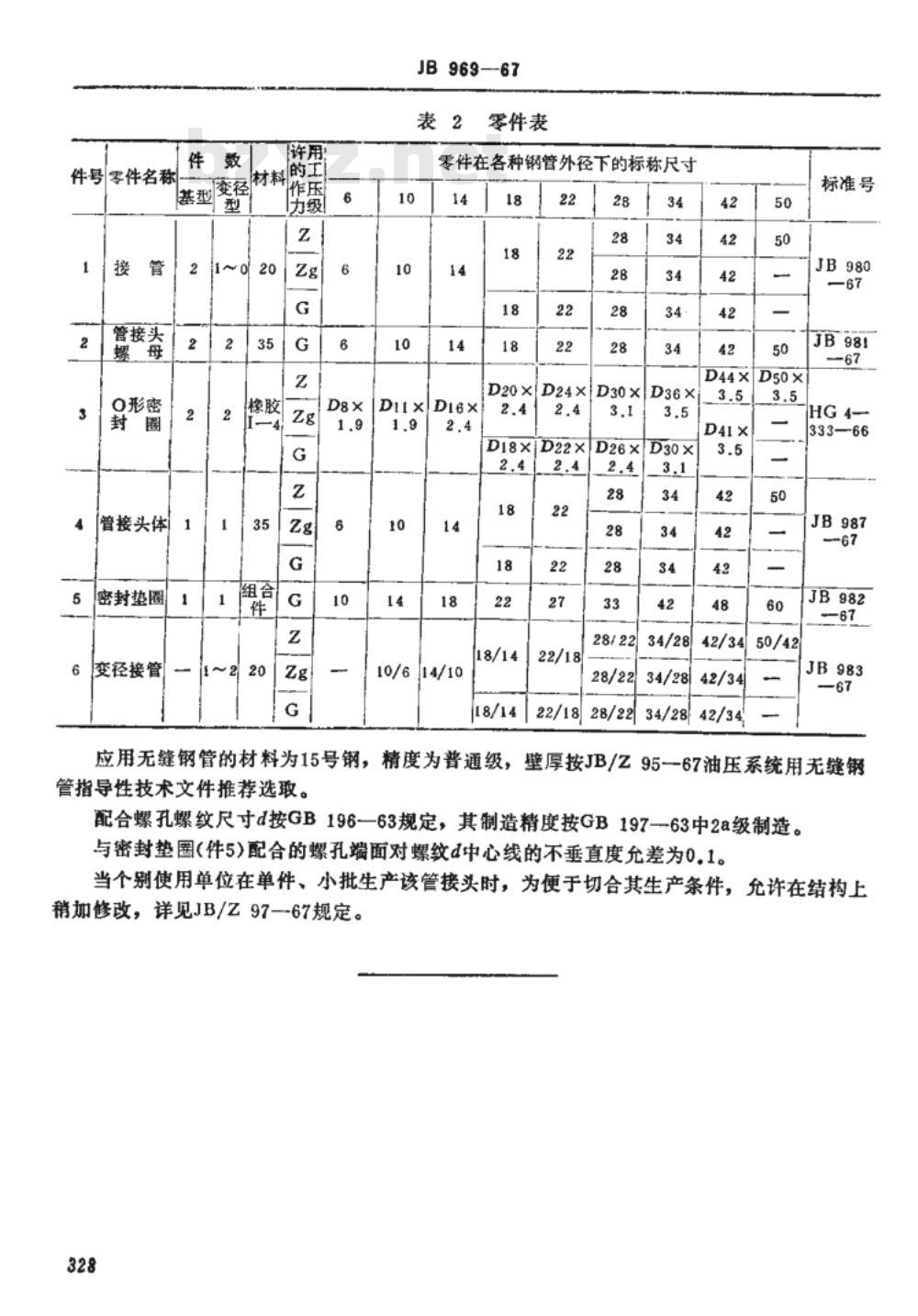

中华人民共和国第一机械工业部标准 T型附接螺纹管接头 JB969-67 本标准适用于石油基粘性液体介质的液压传动管路中，也可应用于类似介质的润滑管路中。工作温度范围为-25～+80℃。工作压力分三级： 1. 中压级：pg=25～80kgf/cm² 2. 中高压级：pg=80～160kgf/cm² 3. 高压级：pg=160～320kgf/cm² 扳手尺寸： 示例：基型，钢管外径D=10mm，T型附接管接头G10JB969—67；变径型，钢管外径D=28mm，变径后外径d=22mm，变径接管数为2个，适用于中高压级：T型附接管接头Zg28/22(2)JB969—67。如需镀锌或镀镉，则为G10JB969—67Zn或Zg28/22(2)JB969—67Cd。 发布单位：铸造锻压机械研究所 发布日期：1968年1月1日 尺寸表1： | 外径（mm） | 6 | 10 | 14 | 18 | 22 | 28 | 34 | 42 | 50 | | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | | 外径d（mm） | 4 | 7.5 | 11 | 15 | 13 | 18 | 16 | 24 | 23 | | 螺纹规格 | M10×1.0 | M14×1.5 | M18×1.5 | M22×1.0 | M27×2.0 | M33×2.0 | M42×2.0 | M48×2.0 | M60×2.0 | 零件表： | 零件名称 | 1 | 2 | 3 | 4 | 5 | 6 | | --- | --- | --- | --- | --- | --- | --- | | 管接头体 | x | x | x | x | x | x | | 密封垫圈 | x | x | x | x | x | x | | 变径接管数 | 2 | 2 | 2 | 2 | 2 | 2 | 零件材料： - 适用钢管外径下的标称尺寸根据不同型号选择 - 各种接头材料为普通钢或镀锌钢 本标准提供了管接头的详细技术要求、尺寸规格和零件信息，使用时请参考相应的尺寸和材料要求。
