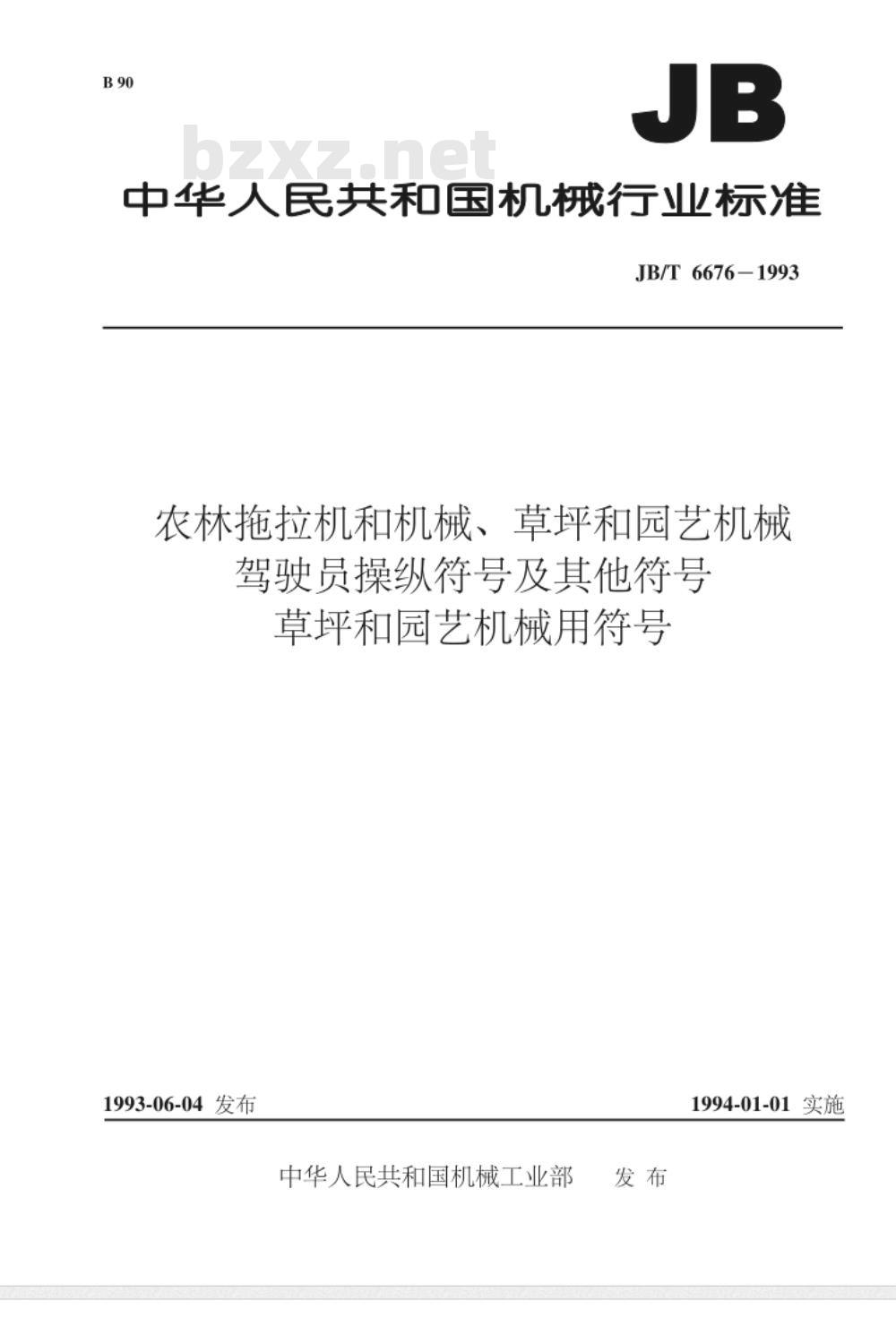

中华人民共和国机械行业标准
JB/T 6676-1993
农林拖拉机和机械、草坪和园艺机械驾驶员操纵符号及其他符号
草坪和园艺机械用符号
1993-06-04发布
中华人民共和国机械工业部
1994-01-01实施
中华人民共和国机械行业标准
农林拖拉机和机械、草坪和园艺机械驾驶员操纵符号及其他符号
草坪和园艺机械用符号
JB/T6676-1993
本标准等效采用国际标准ISO3767.3一1988《农林拖拉机和机械、草坪和园艺动力机械驾驶员操作符号和其他符号草坪和园艺机械用符号》。1主题内容与适用范围

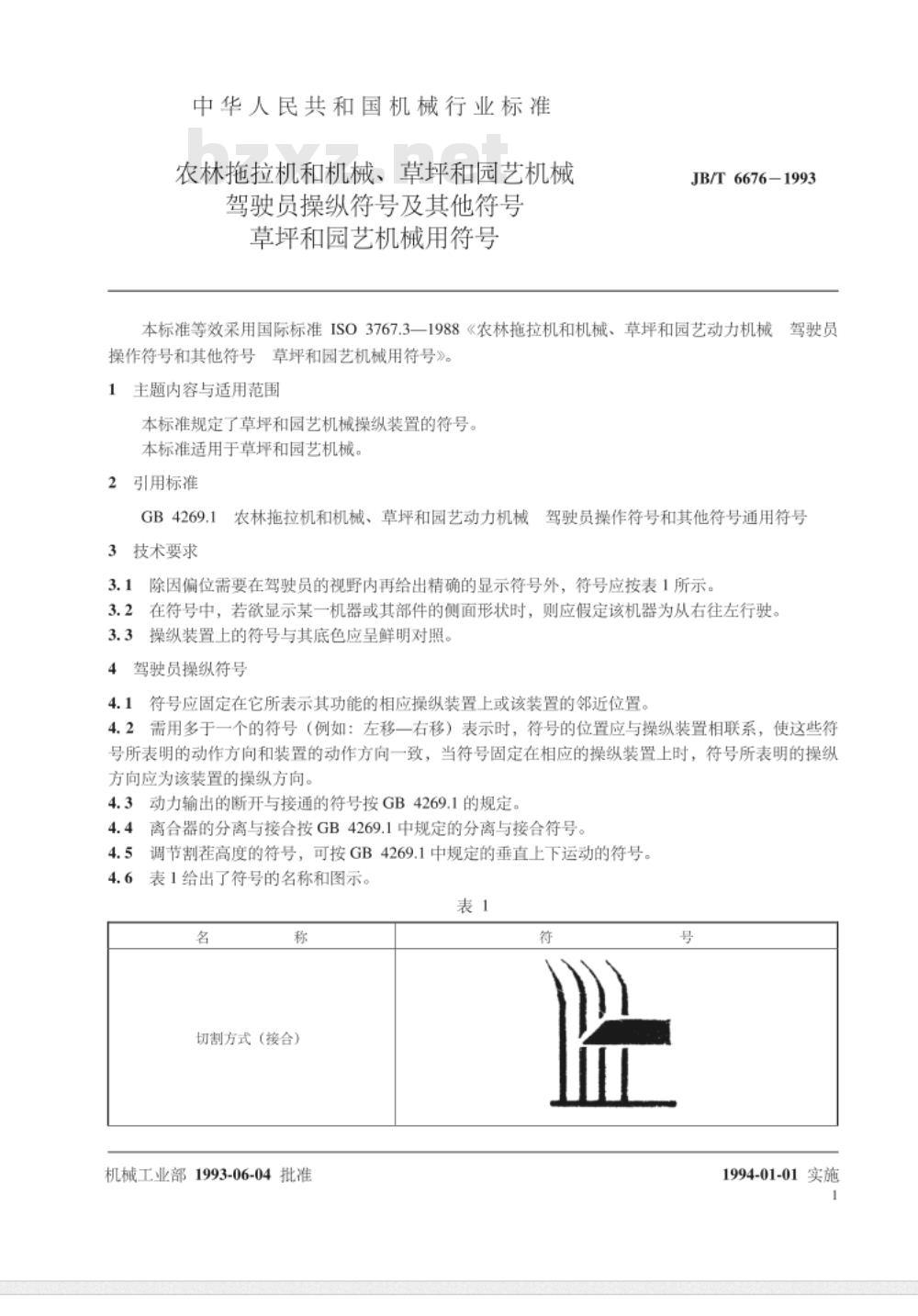

本标准规定了草坪和园艺机械操纵装置的符号。本标准适用于草坪和园艺机械。2引用标准
农林拖拉机和机械、草坪和园艺动力机械驾驶员操作符号和其他符号通用符号3技术要求
3.1除因偏位需要在驾驶员的视野内再给出精确的显示符号外，符号应按表1所示。3.2在符号中，若欲显示某一机器或其部件的侧面形状时，则应假定该机器为从右往左行驶。3.3操纵装置上的符号与其底色应呈鲜明对照。4驾驶员操纵符号
4.1符号应固定在它所表示其功能的相应操纵装置上或该装置的邻近位置。4.2需用多于一个的符号（例如：左移一右移）表示时，符号的位置应与操纵装置相联系，使这些符号所表明的动作方向和装置的动作方向一致，当符号固定在相应的操纵装置上时，符号所表明的操纵方向应为该装置的操纵方向。
4.3动力输出的断开与接通的符号按GB4269.1的规定。4.4离合器的分离与接合按GB4269.1中规定的分离与接合符号。4.5调节割茬高度的符号，可按GB4269.1中规定的垂直上下运动的符号。表1给出了符号的名称和图示。
切割方式（接合）
机械工业部1993-06-04批准
1994-01-01实施

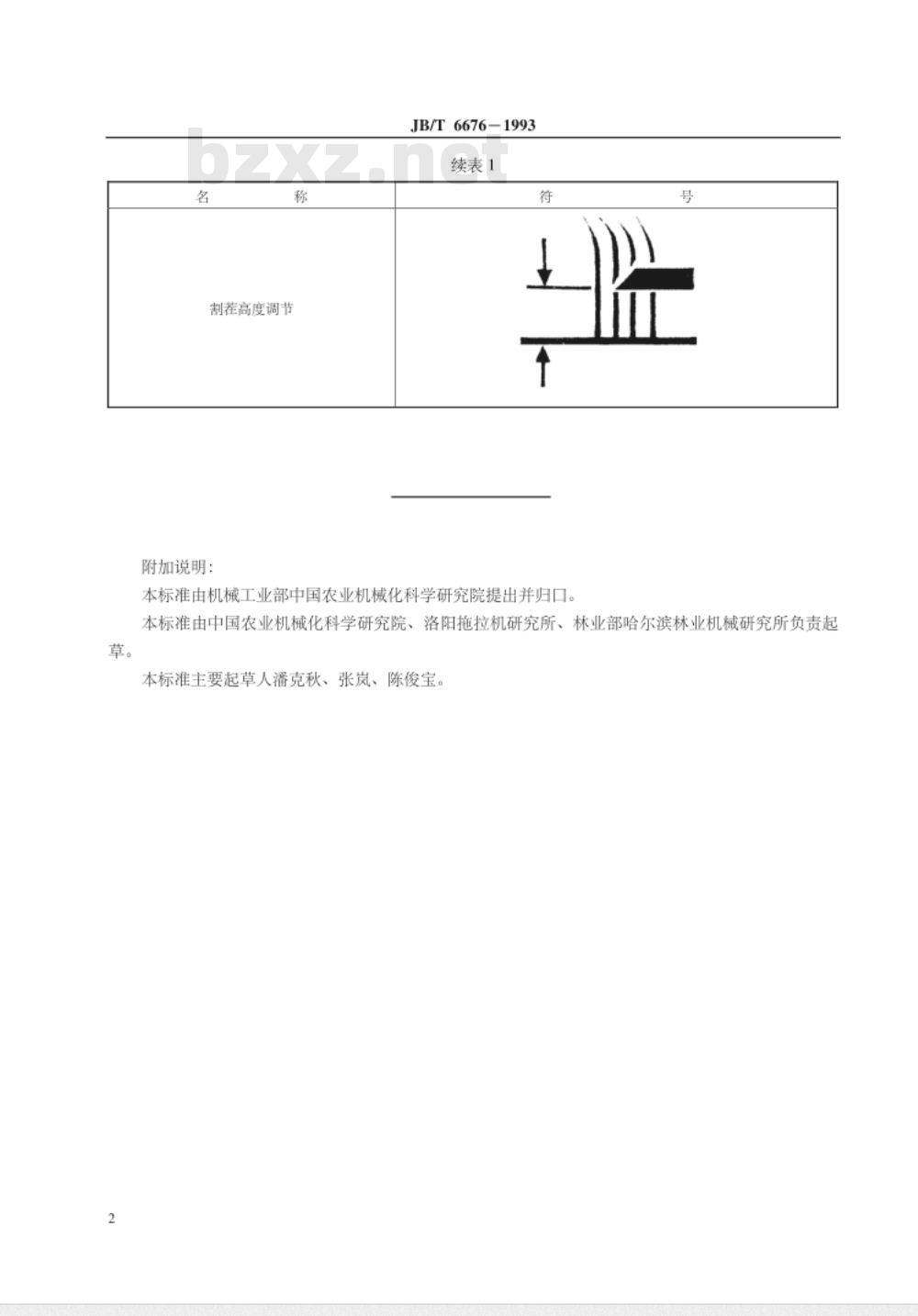

割茬高度调节
附加说明：
JB/T 66761993免费标准bzxz.net
续表1
本标准由机械工业部中国农业机械化科学研究院提出并归口。号
本标准由中国农业机械化科学研究院、洛阳拖拉机研究所、林业部哈尔滨林业机械研究所负责起本标准主要起草人潘克秋、张岚、陈俊宝。中华人民共和国
机械行业标准
农林拖拉机和机械、草坪和园艺机械驾驶员操纵符号及其他符号
草坪和园艺机械用符号
JB/T 66761993

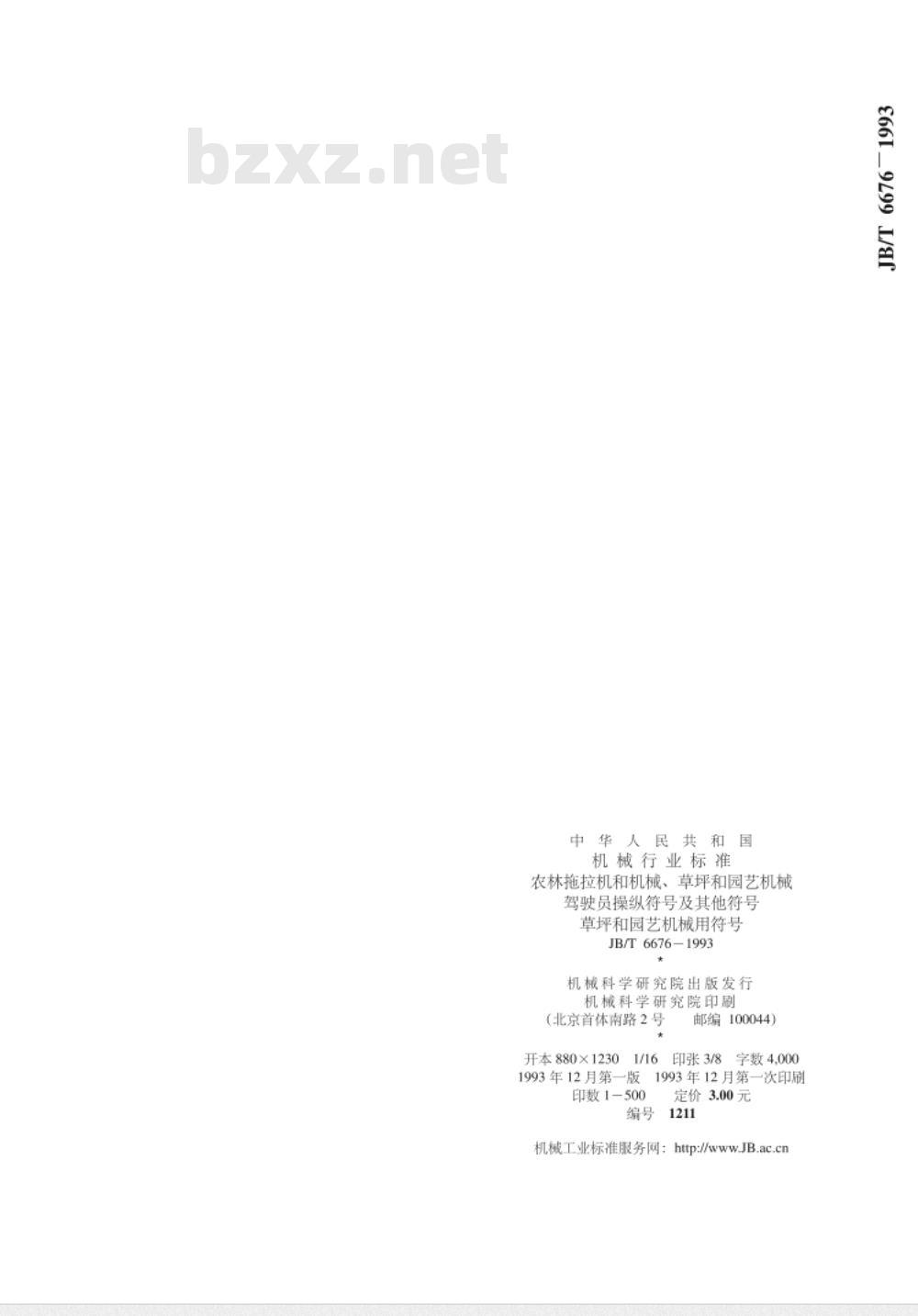

机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
印张3/8字数4,000
开本880×1230
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价3.00元
