【机械行业标准(JB)】 斜轮重介质选煤机

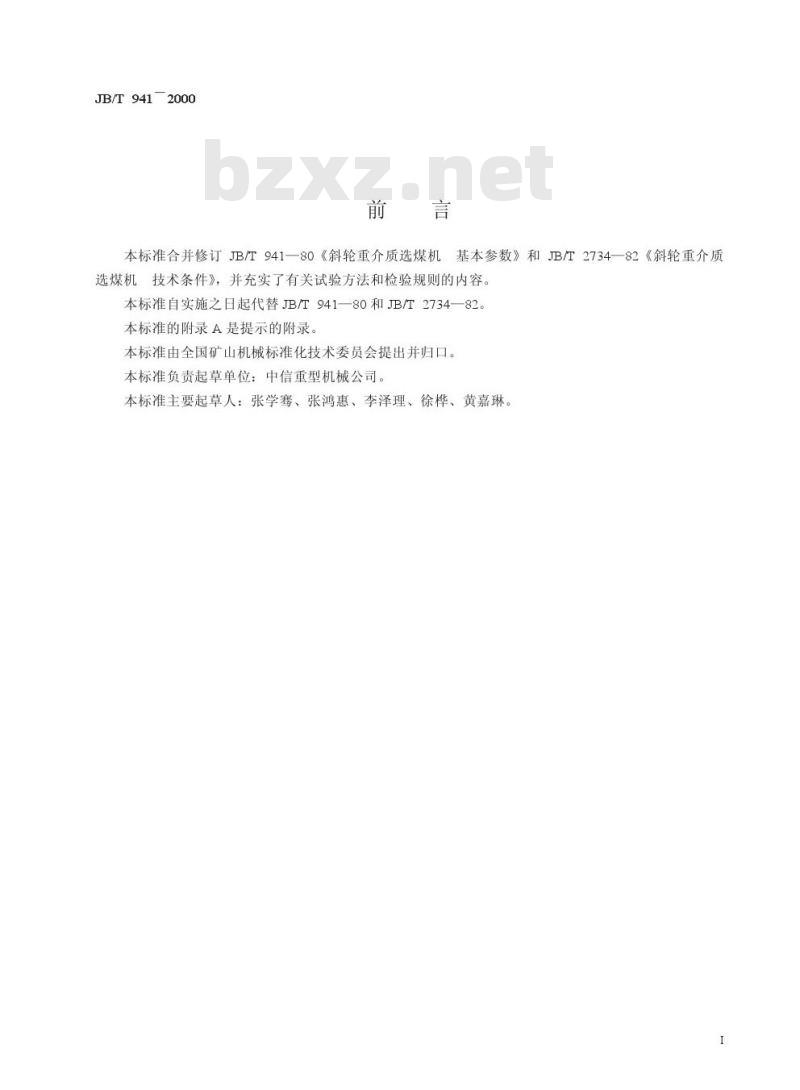

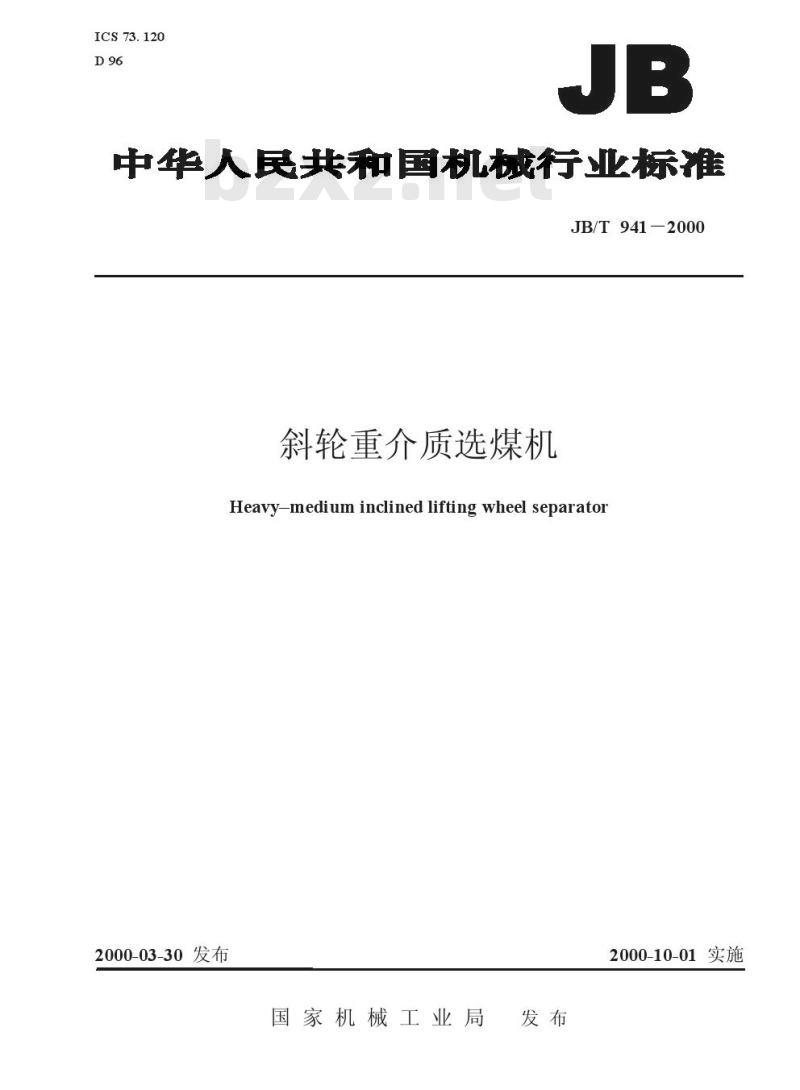

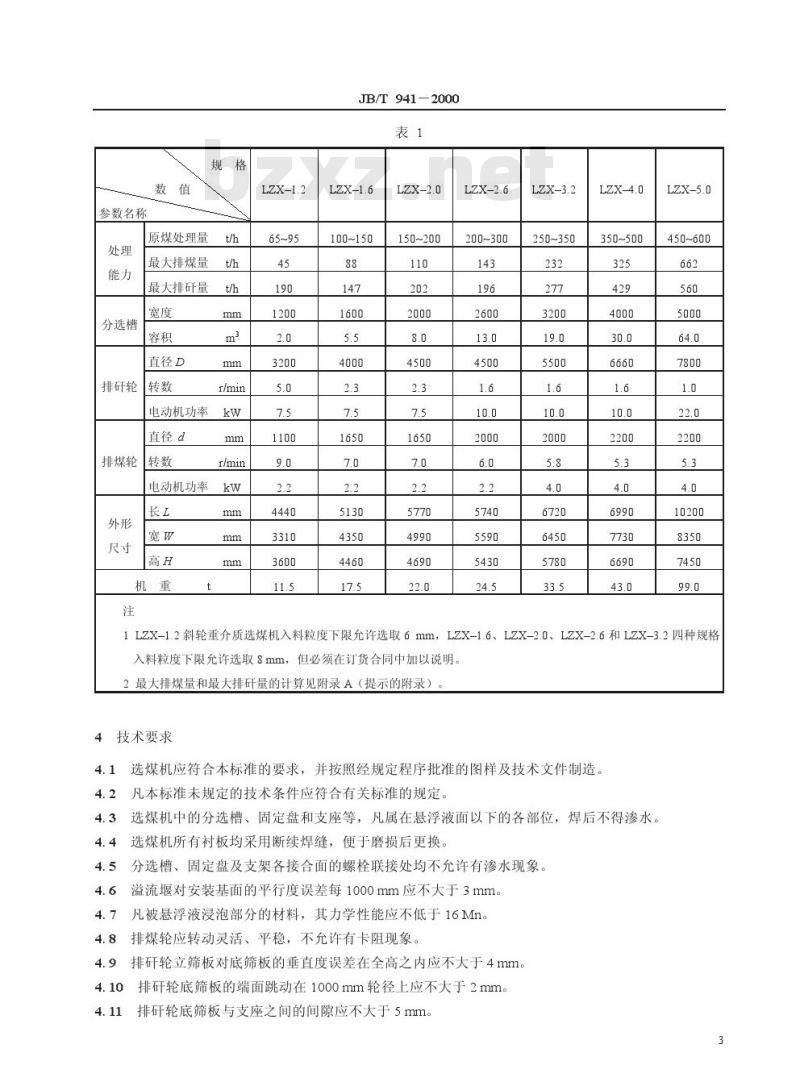

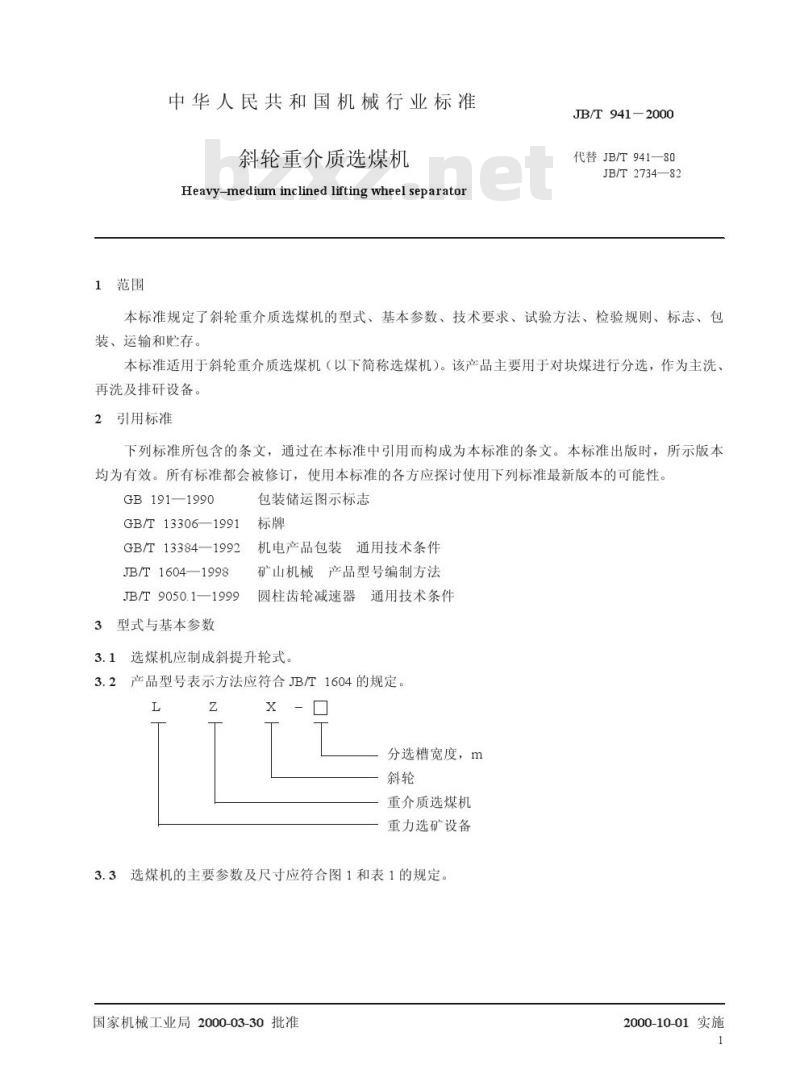

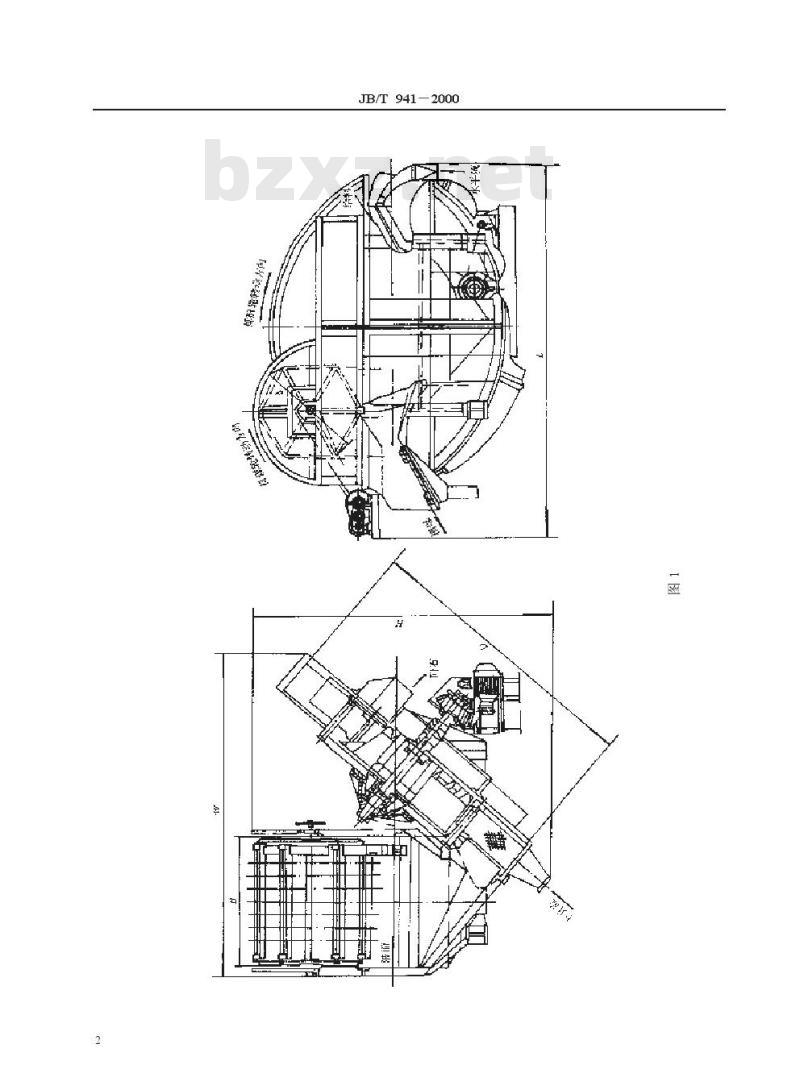

中华人民共和国机械行业标准 JB/T 941—2000 斜轮重介质选煤机 Heavy-medium inclined lifting wheel separator 2000-03-30发布 国家机械工业局发布 2000-10-01实施 前言 本标准合并修订JB/T941—80《斜轮重介质选煤机基本参数》和JB/T2734—82《斜轮重介质选煤机技术条件》，并充实了有关试验方法和检验规则的内容，本标准自实施之日起代替JB/T941—80和JB/T2734—82。本标准的附录A是提示的附录。 本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位：中信重型机械公司。本标准主要起草人：张学骞、张鸿惠、李泽理、徐桦、黄嘉琳。 1 范围 本标准规定了斜轮重介质选煤机的型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于斜轮重介质选煤机（以下简称选煤机）。该产品主要用于对块煤进行分选，作为主洗、再洗及排研设备。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191—1990 GB/T13306—1991 GB/T13384—1992 JB/T 1604—1998 JB/T9050.1—1999 3 型式与基本参数 包装储运图示标志 标牌 机电产品包装通用技术条件 矿山机械产品型号编制方法 圆柱齿轮减速器 3.1 选煤机应制成斜提升轮式。 3.2 产品型号表示方法应符合JB/T1604的规定。 3.3 选煤机的主要参数及尺寸应符合图1和表1的规定。 图1 主要参数 表1 选煤机主要技术参数 参数名称 | 原煤处理量 | 最大排煤量 | 最大排研量 | 宽度 | 容积 | 直径D | 转数 | 电动机功率 | 直径d | 转数 | 电动机功率kw | 外形尺寸长 | 外形尺寸宽 | 外形尺寸高 | 机重 LZX-1.2 | 65~95 t/h | 45 t/h | 190 mm | 1200 mm | 2.0 m | 3200 r/min | 5.0 kw | 1100 mm | 9.0 r/min | 7.5 kw | 4440 mm | 3310 mm | 3600 mm | 11.5 t LZX-1.6 | 100~150 t/h | 88 t/h | 147 mm | 1600 mm | 5.5 m | 4000 r/min | 2.3 kw | 1650 mm | 7.0 r/min | 7.5 kw | 5130 mm | 4350 mm | 4460 mm | 17.5 t LZX-2.0 | 150~200 t/h | 110 t/h | 202 mm | 2000 mm | 8.0 m | 4500 r/min | 2.3 kw | 1650 mm | 7.0 r/min | 7.5 kw | 5770 mm | 4990 mm | 4690 mm | 22.0 t LZX-2.6 | 200~300 t/h | 143 t/h | 196 mm | 2600 mm | 13.0 m | 4500 r/min | 1.6 kw | 2000 mm | 6.0 r/min | 2.2 kw | 5740 mm | 5590 mm | 5430 mm | 24.5 t LZX-3.2 | 250~350 t/h | 232 t/h | 277 mm | 3200 mm | 19.0 m | 5500 r/min | 1.6 kw | 2000 mm | 5.8 r/min | 4.0 kw | 6720 mm | 6450 mm | 5780 mm | 33.5 t LZX-4.0 | 350~500 t/h | 325 t/h | 429 mm | 4000 mm | 30.0 m | 6660 r/min | 1.6 kw | 2200 mm | 5.3 r/min | 4.0 kw | 6990 mm | 7730 mm | 6690 mm | 43.0 t LZX-5.0 | 450~600 t/h | 662 t/h | 560 mm | 5000 mm | 64.0 m | 7800 r/min | 1.0 kw | 2200 mm | 5.3 r/min | 4.0 kw | 10200 mm | 8350 mm | 7450 mm | 99.0 t 注：LZX-1.2斜轮重介质选煤机入料粒度下限允许选取6mm，LZX-1.6、LZX-2.0、LZX-2.6和LZX-3.2四种规格入料粒度下限允许选取8mm，但必须在订货合同中加以说明。 2 最大排煤量和最大排研量的计算见附录A（提示的附录）。 4 技术要求 4.1 选煤机应符合本标准的要求。
