【MT煤炭标准】 行政区域界线数据交换格式

本网站 发布时间: 2023-05-29 16:08:13
  • MZ/T 150-2020
  • 现行

基本信息

  • 标准号:

    MZ/T 150-2020

  • 标准名称:

    行政区域界线数据交换格式

  • 标准类别:

    煤炭行业标准(MT)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

标准号:MZ/T 150-2020
标准名称:行政区域界线数据交换格式
英文名称:Administrative boundary data interchange format
标准格式:PDF
发布时间:2020-03-24
实施时间:2020-03-24
标准大小:676K
标准介绍:1.范围
本标准规定了中华人民共和国(不含香港特别行政区、澳门特别行政区、台湾省)县级及以上陆地行政区域界线数据的交换格式.
本标准适用于区划地名及相关信息系统中行政区域界线数据的处理与交换。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准
GB/T2260中华人民共和国行政区划代码
GB18030信息技术中文编码字符集

标准内容标准内容

部分标准内容:

ICS35.240.99
L72
备案号:

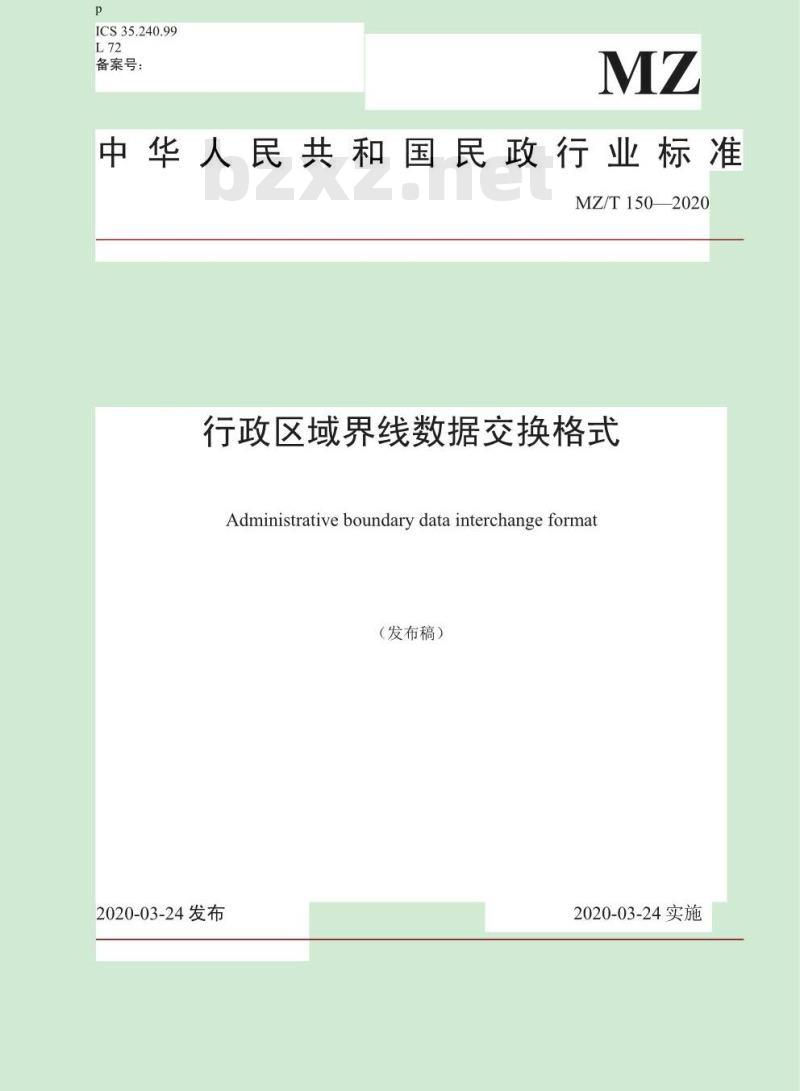

中华人民共和国民政行业标准 MZ/T1502020
行政区域界线数据交换格式
Administrative boundary data interchange format(发布稿)
2020-03-24发布
2020-03-24实施

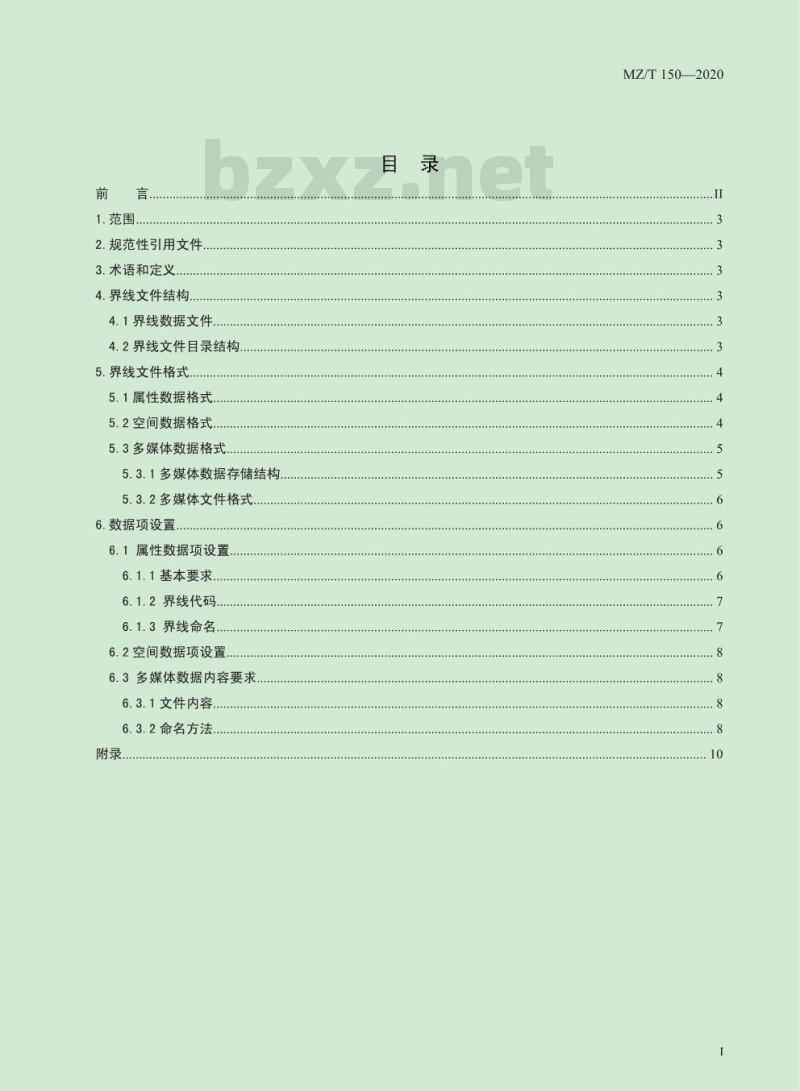

1.范围..
2.规范性引用文件
3.术语和定义.
4.界线文件结构
4.1界线数据文件
4.2界线文件目录结构.
..界线文件格式..
5.1属性数据格式..
5.2空间数据格式.
5.3多媒体数据格式.
5.3.1多媒体数据存储结构...
5.3.2多媒体文件格式
..数据项设置
6.1属性数据项设置...
6..1基本要求.
6...2界线代码.
6.1.3界线命名
6.2空间数据项设置..
6.3多媒体数据内容要求
6.3.1文件内容..
6.3.2命名方法.
MZ/T1502020

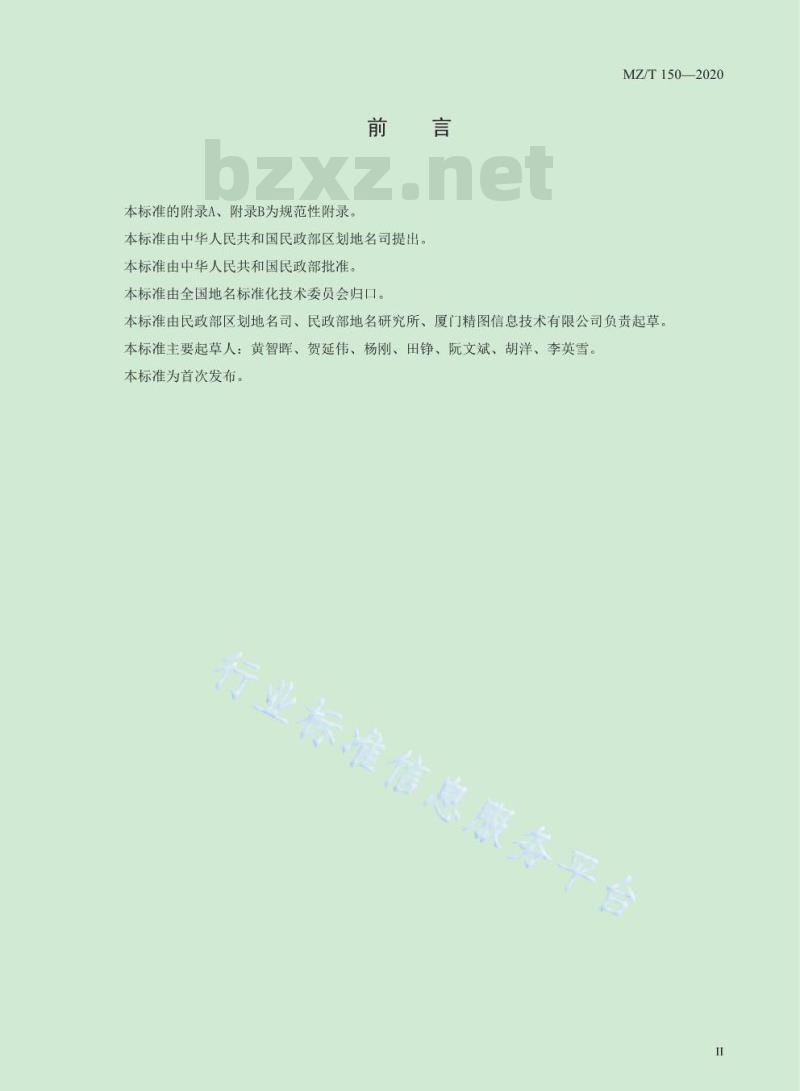

本标准的附录A、附录B为规范性附录。前言
本标准由中华人民共和国民政部区划地名司提出。本标准由中华人民共和国民政部批准。本标准由全国地名标准化技术委员会归MZ/T150-2020
本标准由民政部区划地名司、民政部地名研究所、厦门精图信息技术有限公司负责起草。本标准主要起草人:黄智晖、贺延伟、杨刚、田铮、阮文斌、胡洋、李英雪。本标准为首次发布。
行业标准信息服务平台

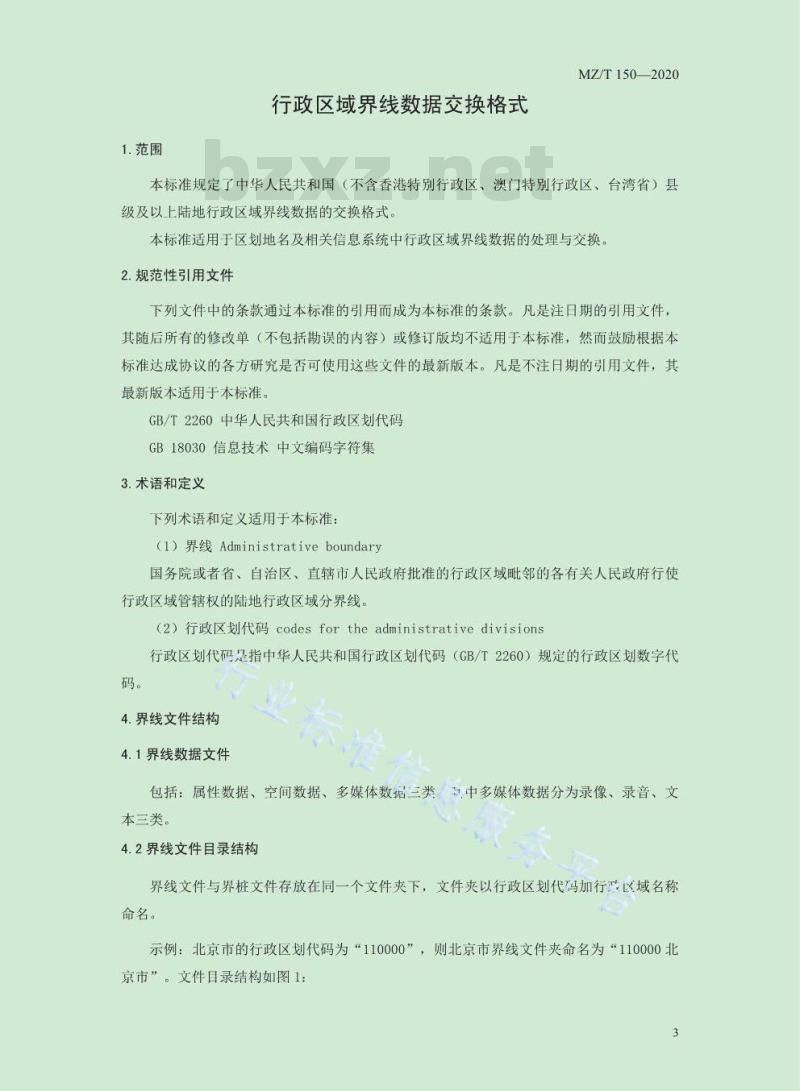

1.范围
行政区域界线数据交换格式
MZ/T150—2020
本标准规定了中华人民共和国(不含香港特别行政区、澳门特别行政区、台湾省)县级及以上陆地行政区域界线数据的交换格式本标准适用于区划地名及相关信息系统中行政区域界线数据的处理与交换。2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T2260中华人民共和国行政区划代码GB18030信息技术中文编码字符集3.术语和定义
下列术语和定义适用于本标准:()界线Administrative boundary国务院或者省、自治区、直辖市人民政府批准的行政区域毗邻的各有关人民政府行使行政区域管辖权的陆地行政区域分界线。(2)行政区划代码codes fortheadministrativedivisions行政区划代码是指中华人民共和国行政区划代码(GB/T2260)规定的行政区划数字代业标准信
4.界线文件结构
4.1界线数据文件
包括:属性数据、空间数据、多媒体数据三类与中多媒体数据分为录像、录音、文本三类。
4.2界线文件目录结构
界线文件与界桩文件存放在同一个文件夹下,文件夹以行政区划代码加行政区域名称命名。
示例:北京市的行政区划代码为“110000”,则北京市界线文件夹命名为“110000北京市”。文件目录结构如图1:
5.界线文件格式
界线.dbf
界线.prj
界线.shp
界线.shx
5.1属性数据格式
110000北京市
1属性数据
2空间数据
3多媒体数据
温界线
鼠界桩
儿界线
属文本
首界线.txt
京津线界线多媒体01.mp4
京津线历次会议多媒体01.mp4
京津线历次会议多媒体02.mp4
京津线历次会议多媒体01.mp3
京津线边界协议书.pdf
京津线边界协议书附图.pdf
京津线上级对协议书批复,pdf

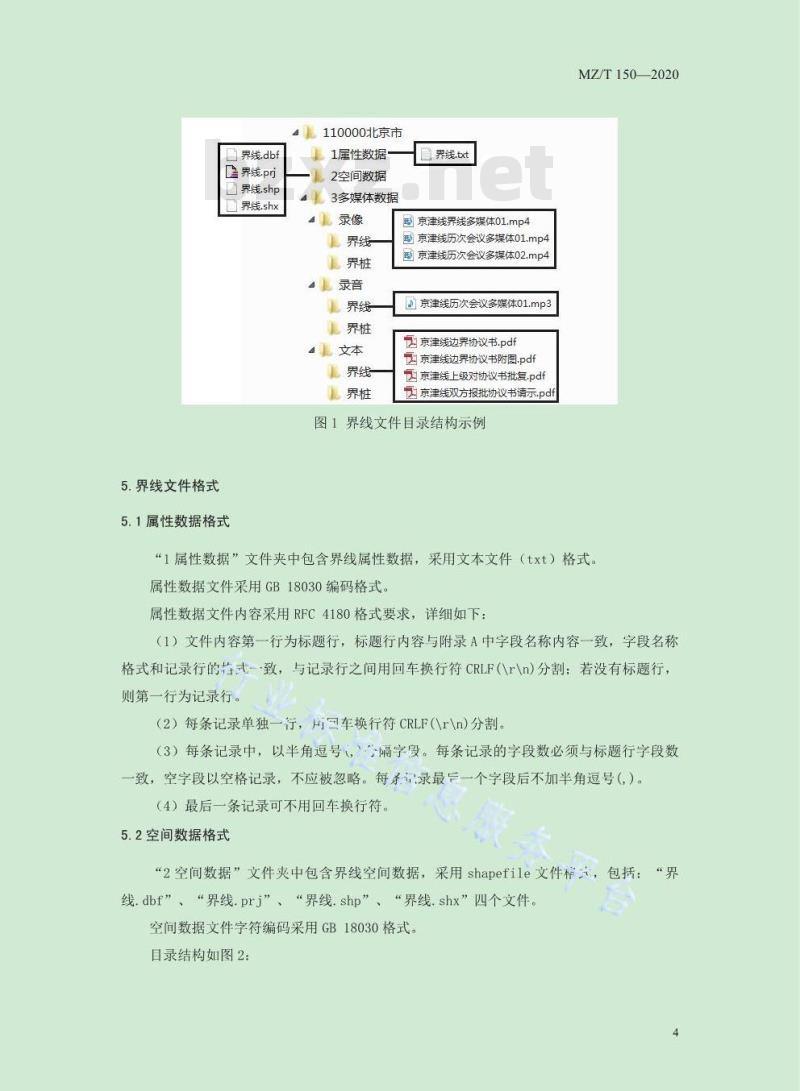

京津线双方报批协议书请示.pdf图1界线文件目录结构示例
MZ/T1502020
“1属性数据”文件夹中包含界线属性数据,采用文本文件(txt)格式。属性数据文件采用GB18030编码格式。属性数据文件内容采用RFC4180格式要求,详细如下:(1)文件内容第一行为标题行,标题行内容与附录A中字段名称内容一致,字段名称格式和记录行的格式致,与记录行之间用回车换行符CRLF(IrIn)分割:若没有标题行,则第一行为记录行。
(2)每条记录单独一行,用回车换行符CRLF(IrIn)分割。(3)每条记录中,以半角逗号,隔字段。每条记录的字段数必须与标题行字段数一致,空字段以空格记录,不应被忽略。每务记录最与一个字段后不加半角逗号()。(4)最后一条记录可不用回车换行符。5.2空间数据格式
“2空间数据”文件夹中包含界线空间数据,采用shapefile文件格,包括:“界线.dbf”、“界线.prj”、“界线.shp”、“界线.shx”四个文件。空间数据文件字符编码采用GB18030格式。目录结构如图2:
5.3多媒体数据格式
110000北京市2空间数据
辑(E)查看(M)工具(T)帮助(H)
面界线.dbf
面界线.prj
界线.sbx
界线.shp
新建文件卖
图2界线空间数据目录结构示例
5.3.1多媒体数据存储结构
MZ/T150—-2020
多媒体数据存储结构按三级目录存储。第一级目录名称为“3多媒体数据”;第二级目录按照多媒体分类,包括“录像”“录音”、“文本”3个文件夹;第三级目录名称为“界线”。
(1)“3多媒体数据录像】界线”文件夹目录结构如图3所示:录像界线
京津线界线多媒体01.mp4
京津线历次会议多媒体01.mp4
京津线历次会议多媒体02.mp4
图3多媒体数据|录像\\界文件夹目录结构示例(2)“3多媒体数据\\录音\\界线”文件夹目录给构奶图!所示:录音界线
京津线历次会议多媒体01.mp3
.....
图4多媒体数据\\录音|界线文件夹目录结构示例(3)“3多媒体数据\\文本\\界线”文件夹目录结构如图5所示:文本界线
过京津钱边界协议书.pdf
京津线边界协设书附图.pdf
京津线上级对协议书批复.pdf
京津线双方报批协议书请示.pdf专营更心
图5多媒体数据文本|界线文件夹目录结构示例5.3.2多媒体文件格式
MZ/T1502020
录像文件采用mp4格,录音文件采用mp3格式,文本文件采用pdf格式。示准信息服务平
6.数据项设置
6.1属性数据项设置
6.1.1基本要求
文件名为“界线.txt”。数据项填写要求见附录A。(1)界线属性数据中的字段须按照附录A顺序依次排列。(2)“历次会议多媒体”、“界线多媒体”两个字段若存在多个多媒体文件,用“”隔开。其他字段存在多个多媒体文件时需合并为一个文件。示例:“京津线历次会议多媒体01.mp4|京津线历次会议多媒体02.mp4”。(3)如在“3多媒体数据”文件夹中存在多媒体文件,则属性数据中必须填写相关多6
媒体文件名全称。
6.1.2界线代码
(1)省级界线代码
MZ/T150—2020
省级界线代码由涉及的2个省级政区行政区划代码第1-2位组成(按照代码顺序排序),为4位阿拉伯数字,具体见附录B。(2)设区的市级(以下简称市级)界线代码市级界线代码由所在的省级政区行政区划代码第1-2位加涉及的2个市级政区行政区划代码第3-4位(按照代码顺序排序)组成,为6位阿拉伯数字。示例:湖南省行政区划代码为“430000”,长沙市行政区划代码为“430100”,株洲市行政区划代码为“430200”,则湖南省长沙市与株洲市之间界线的界线代码为“430102”。
(3)县级界线代码
县级界线代码一般由所在的省级政区行政区划代码第1-2位加所在的市级政区行政区划代码第3-4位加涉及的2个县级政区行政区划代码第5-6位(按照代码顺序排序)组成,为8位阿拉伯数字。
示例:湖南省长沙市望城区行政区划代码为“430112”,宁乡市(县级市)行政区划代码为“430182”,则湖南省长沙市望城区与宁乡市(县级市)之间界线的界线代码为“43011282”。
直辖市的区(县)间、省直辖的县级政区与周边县级政区的界线代码由所在的省级政区行政区划代码第1-2位加涉及的2个县级政区行政区划代码第3-6位(按照代码顺序排序)组成,为10位阿拉伯数字。示例:河南省焦作市阳市与省直辖济源市之间界线的界线代码为“41088290016.1.3界线命名
(1)省级界线命名
省级界线的名称由涉及的2个省级政区的名称简称(按照行政区划代码顺序排序)加“线”字组成,具体见附录B。
(2)市级界线命名
市级界线的名称由涉及的2个市级政区的名称简称(每个间稳不少于2个汉字,按照行政区划代码顺序排序)加“线”字组成。示例:湖南省长沙市的名称简称为“长沙”,行政区划代码是“430100”,株洲市的名称简称为“株洲”,行政区划代码是“430200”,则湖南省长沙市与株洲市之间界线的界线名称为“长沙株洲线”。
(3)县级界线命名
MZ/T150—2020
县级界线的名称由涉及的2个县级政区的名称简称(每个简称不少于2个汉字,一般为专名,按照行政区划代码顺序排序)加“线”字组成,政区名称专名为单字的用全称。示例1:湖南省长沙市望城区的名称简称为“望城”行政区划代码是“430112”宁乡市(县级市)的名称简称为“宁乡”,行政区划代码是“430182”,则湖南省长沙市望城区与宁乡市(县级市)之间界线的界线名称为“望城宁乡线”。示例2:山西省阳泉市城区的行政区划代码为“140302”,阳泉市矿区的行政区划代码为“140303”,则阳泉市城区与矿区之间的界线名称为“城区矿区线”。同一市级政区中,若存在两个县级政区专名相同的情况,相关界线命名时加上通名。示例:新疆维吾尔自治区和田地区存在和田市与和田县,和田市与洛浦县之间界线的界线名称为“和田市洛浦线”,和田县与策勒县之间界线的界线名称为“和田县策勒线”。
6.2空间数据项设置
界线空间数据图层存储符号类型为线状,共包括4个必填字段,依次为“标识码”、“界线代码”、“界线名称”、“界线等级”。界线空间数据结构描述详见附录C。6.3多媒体数据内容要求
6.3.1文件内容
界线多媒体文件包括:上级对勘界方案批复、上报联合勘界方案请示、联合勘界方案、历次协商会议纪要、历次协商会议协议、历次协商会议附图、历次会议多媒体,勘界工作总结、上级对办议书批复、双方报批协议书请示、边界线协议书、报送协议书请示、起草协议书说明、过界协议书附图、界线变更历史记录、界线多媒体、年度联检方案、年度联检报告、年度联检间题处理结果、年度联检成果等20个文件。其中历次会议多媒体、界线多媒体文件格式为mp3或mr4其全文件格式均为PDF。上述多媒体文件内容如涉及国家秘,授照国家有关规定进行管理。息服务平台
6.3.2命名方法
“3多媒体数据”目录的命名规则:(1)录像
命名规范:界线名称+文件内容名称+01/02/.·+扩展名。示例:京津线界线多媒体01.mp4(2)录音
命名规范:界线名称+文件内容名称+01/02/+扩展名。示例:京津线历次会议多媒体01.mp3。(3)文本
MZ/T1502020
命名规范:界线名称+边界线协议书/边界协议书附图/上级对协议书批复/双方报批协议书请示+扩展名。
示例:京津线边界线协议书.pdf。行业标准信息服务平台
字段名称
界线代码
空间数据标识码
界线等级
界线名称
界线长度
界线起点
界线止点
上级对勘界方案批
上报联合勘界方案
联合勘界方案
11历次协商会议纪要
12历次协商会议协议
13历次协商会议附图
历次会议多媒体
勘界工作总结
Char
Char下载标准就来标准下载网
Char
Char
Float
Char
Char
Char
Char
Char
Char
Char
Char
Char
Char
上级对协议书批|Char
双方报批协议书请
边界线协议书
报送协议书请示
起草协议书说明
边界协议书附图
界桩颗数
单立桩颗数
双立桩颗数
三立桩颗数
26界线变更历史记录
界线多媒体
年度联检方案
Cha
Char
Char
Char
Char
Int
Int
Int
Int
Char
Char
Char
100
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
500
附录A界线属性数据字段要求
21EC2020-3AEA-
1069
-A2DD-
08002B30309D
123.123
MZ/T1502020
关键字
全局唯一标识符
GUID,用于和界线空
间数据关联字母大小
写均可,但不可混写。
可选项:省级/市级/县
关键字
格式:保留小数点后三
如资料暂时无法提供,
则填写“暂缺”。
报上级政府的请示。
如资料暂时无法提供,
则填写“暂缺”。
如资料暂时无法提供,
则填写“暂缺”。
报本级政府的请示
如资料暂时无法提供,
则填写“暂缺”
格式:整数
界桩妆=单立桩颗数+
双颗数+三立桩颗
数。颗数依据勘界协议
书确定。
字段名称
年度联检报告
年度联检问题处理
年度联检成果
其他信息
是否争议
Char
Char
Char
Char
Char
500
500
500
500
说明:表中字段长度单位均为字节,约束条件M为必填项,O为可选项。MZ/T1502020
可选项:是/否
行业标准信息服务平台
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
