【轻工行业标准(QB)】 伸性纸袋纸

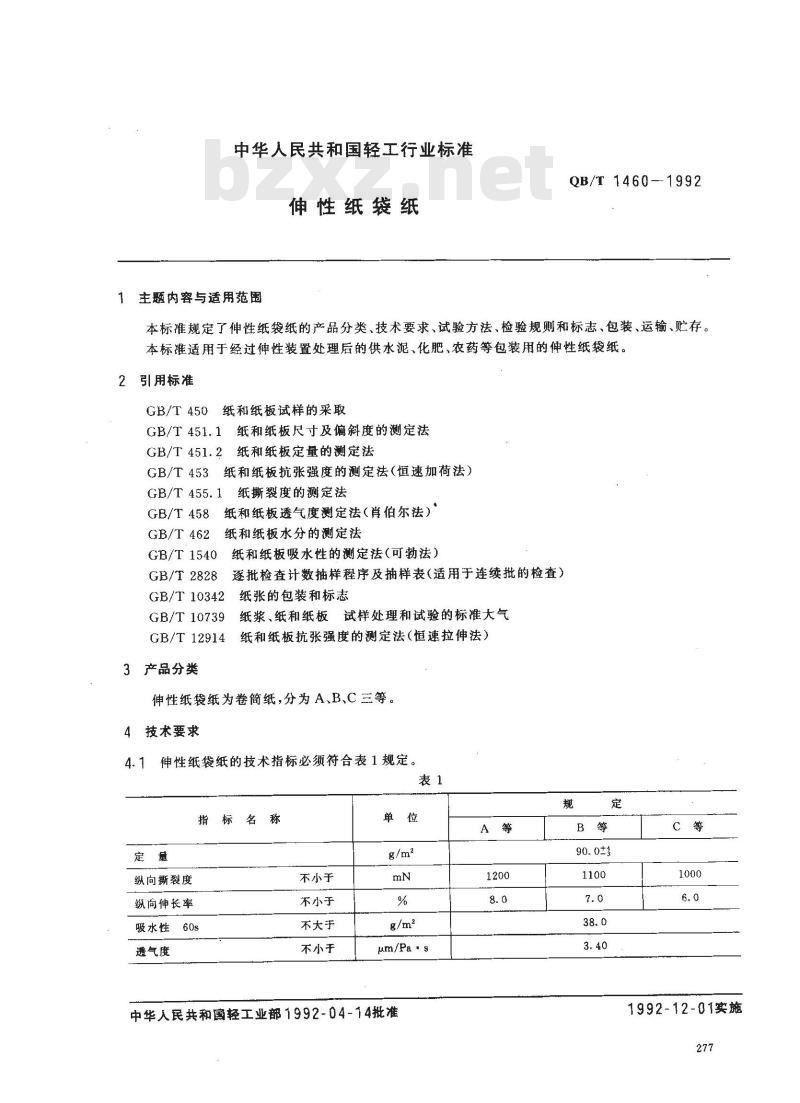

中华人民共和国轻工行业标准
伸性纸袋纸
1主题内容与适用范围
QB/T1460-1992
本标准规定了伸性纸袋纸的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于经过伸性装置处理后的供水泥、化肥、农药等包装用的伸性纸袋纸。2引用标准
GB/T450纸和纸板试样的采取
GB/T451.1纸和纸板尺寸及偏斜度的测定法GB/T451.2纸和纸板定量的测定法GB/T453纸和纸板抗张强度的测定法（恒速加荷法）纸撕裂度的测定法
GB/T 455. 1
纸和纸板透气度测定法（肖伯尔法）GB/T 458
GB/T462
GB/T 1540
GB/T 2828
纸和纸板水分的测定法
纸和纸板吸水性的测定法（可勃法）逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 10342
GB/T 10739
GB/T 12914
3产品分类
纸张的包装和标志下载标准就来标准下载网
纸浆、纸和纸板试样处理和试验的标准大气纸和纸板抗张强度的测定法（恒速拉伸法）伸性纸袋纸为卷简纸，分为A、B、C三等。4技术要求
4.1伸性纸袋纸的技术指标必须符合表1规定。表1
指标名称
纵向撕裂度
纵向伸长率
吸水性
透气度
不小于
不小于
不大于
不小于
μm/Pa·s
中华人民共和国轻工业部1992-04-14批准A等
1992-12-01实施
指标名称
抗张能量吸收(T.E.A)
交货水分
横不小于
QB/T 1460—1992

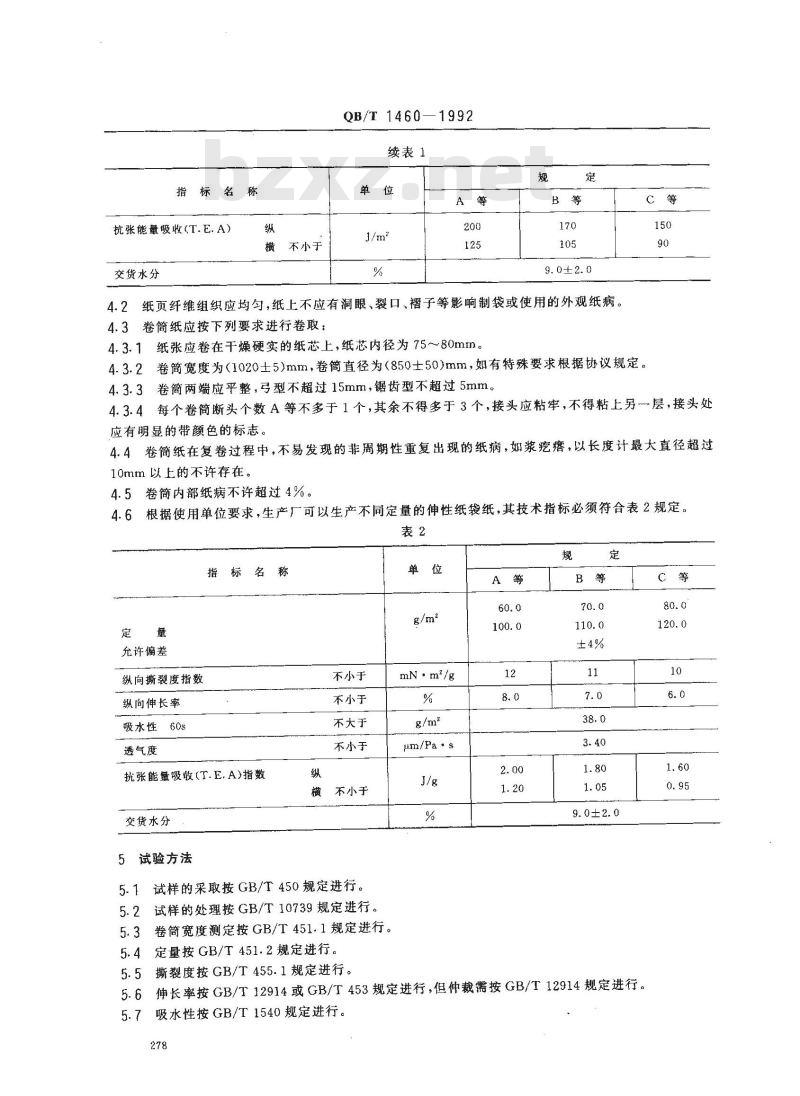

续表1
纸页纤维组织应均匀，纸上不应有洞眼、裂口、褶子等影响制袋或使用的外观纸病4.2
4.3卷简纸应按下列要求进行卷取：4.3.1纸张应卷在干燥硬实的纸芯上，纸芯内径为75～80mm。c
4.3.2卷简宽度为（1020士5）mm，卷筒直径为（850士50）mm，如有特殊要求根据协议规定。4.3.3卷简两端应平整，弓型不超过15mm，锯齿型不超过5mm。4.3.4每个卷简断头个数A等不多于1个，其余不得多于3个，接头应粘牢，不得粘上另一层，接头处应有明显的带颜色的标志。
4.4卷简纸在复卷过程中，不易发现的非周期性重复出现的纸病，如浆疙瘩，以长度计最大直径超过10mm以上的不许存在。
4.5卷简内部纸病不许超过4%。
4.6根据使用单位要求，生产厂可以生产不同定量的伸性纸袋纸，其技术指标必须符合表2规定。表2
指标名称
充许偏差
纵向撕裂度指数
纵向伸长率
吸水性60s
透气度
抗张能量吸收(T.E.A)指数
交货水分
试验方法
不小于
不小于
不大于
不小于
不小于
5.1试样的采取按GB/T450规定进行。5.2试样的处理按GB/T10739规定进行。5.3卷筒宽度测定按GB/T451.1规定进行。5.4定量按GB/T451.2规定进行。单位
mN·m2/g
μm/Pa·s
5.5撕裂度按GB/T455.1规定进行。5.6伸长率按GB/T12914或GB/T453规定进行，但仲裁需按GB/T12914规定进行。5.7吸水性按GB/T1540规定进行。278

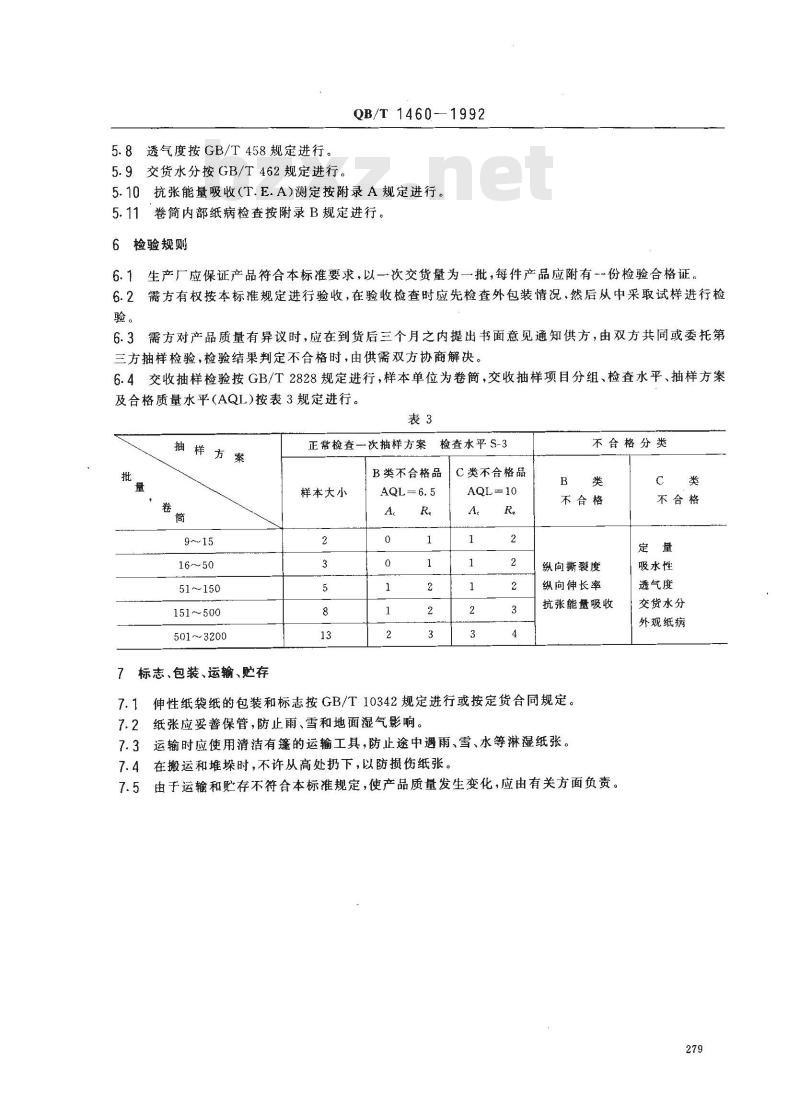

5.8透气度按GB/T458规定进行。5.9交货水分按GB/T462规定进行QB/T1460-1992
5.10抗张能量吸收(T.E.A)测定按附录A规定进行。5.11卷筒内部纸病检查按附录B规定进行。6检验规则
6.1生产厂应保证产品符合本标准要求，以一次交货量为一批，每件产品应附有--份检验合格证。6.2需方有权按本标准规定进行验收，在验收检查时应先检查外包装情况，然后从中采取试样进行检验。
6.3需方对产品质量有异议时，应在到货后三个月之内提出书面意见通知供方，由双方共同或委托第三方抽样检验，检验结果判定不合格时，由供需双方协商解决。6.4交收抽样检验按GB/T2828规定进行，样本单位为卷筒，交收抽样项目分组、检查水平、抽样方案及合格质量水平（AQL)按表3规定进行。表3
抽样方案
16～50
51~150
151~500
501~3200
7标志、包装、运输、贮存
正常检查一次抽样方案
检查水平S-3
B类不合格品
样本大小
C类不合格品
AQL-10
不合格分类
不合格
纵向撕裂度
纵向伸长率
抗张能量吸收
7.1伸性纸袋纸的包装和标志按GB/T10342规定进行或按定货合同规定。7.2纸张应妥善保管，防止雨、雪和地面湿气影响。7.3运输时应使用清洁有篷的运输工具，防止途中遇雨、雪、水等淋湿纸张。7.4在搬运和堆垛时，不许从高处扔下，以防损伤纸张。7.5由于运输和贮存不符合本标准规定，使产品质量发生变化，应由有关方面负责。c
不合格
吸水性
透气度
交货水分
外观纸病

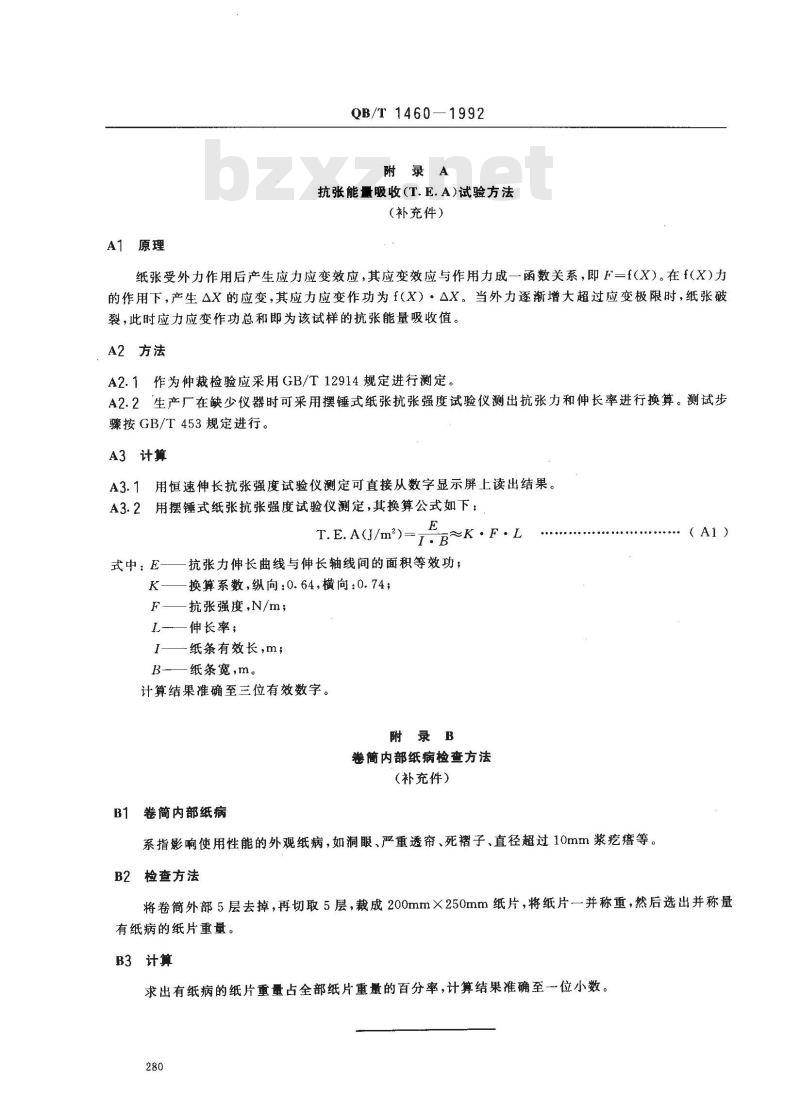

A1原理
QB/T1460—1992
附录A
抗张能量吸收(T.E.A)试验方法
（补充件）
纸张受外力作用后产生应力应变效应，其应变效应与作用力成一函数关系，即F=f(X）。在f(X)力的作用下，产生△X的应变，其应力应变作功为f(X）·△X。当外力逐渐增大超过应变极限时，纸张破裂，此时应力应变作功总和即为该试样的抗张能量吸收值。A2方法
A2.1作为仲裁检验应采用GB/T12914规定进行测定A2.2生产厂在缺少仪器时可采用摆锤式纸张抗张强度试验仪测出抗张力和伸长率进行换算。测试步骤按GB/T453规定进行。
A3计算
A3.1用恒速伸长抗张强度试验仪测定可直接从数字显示屏上读出结果。A3.2用摆锤式纸张抗张强度试验仪测定，其换算公式如下：I.B~K·F.L
T. E. A(J/m2)=
式中：E
抗张力伸长曲线与伸长轴线间的面积等效功；换算系数，纵向：0.64，横向：0.74；抗张强度，N/m；
伸长率；
纸条有效长，m；
纸条宽，m。
计算结果准确至三位有效数字。附录B
卷簡内部纸病检查方法
（补充件）
B1卷筒内部纸病
系指影响使用性能的外观纸病，如洞眼、严重透帘、死褶子、直径超过10mm浆疙瘩等。B2检查方法
（A1）
将卷筒外部5层去掉，再切取5层，裁成200mm×250mm纸片，将纸片一并称重，然后选出并称量有纸病的纸片重量。
B3计算
求出有纸病的纸片重量占全部纸片重量的百分率，计算结果准确至一位小数。280

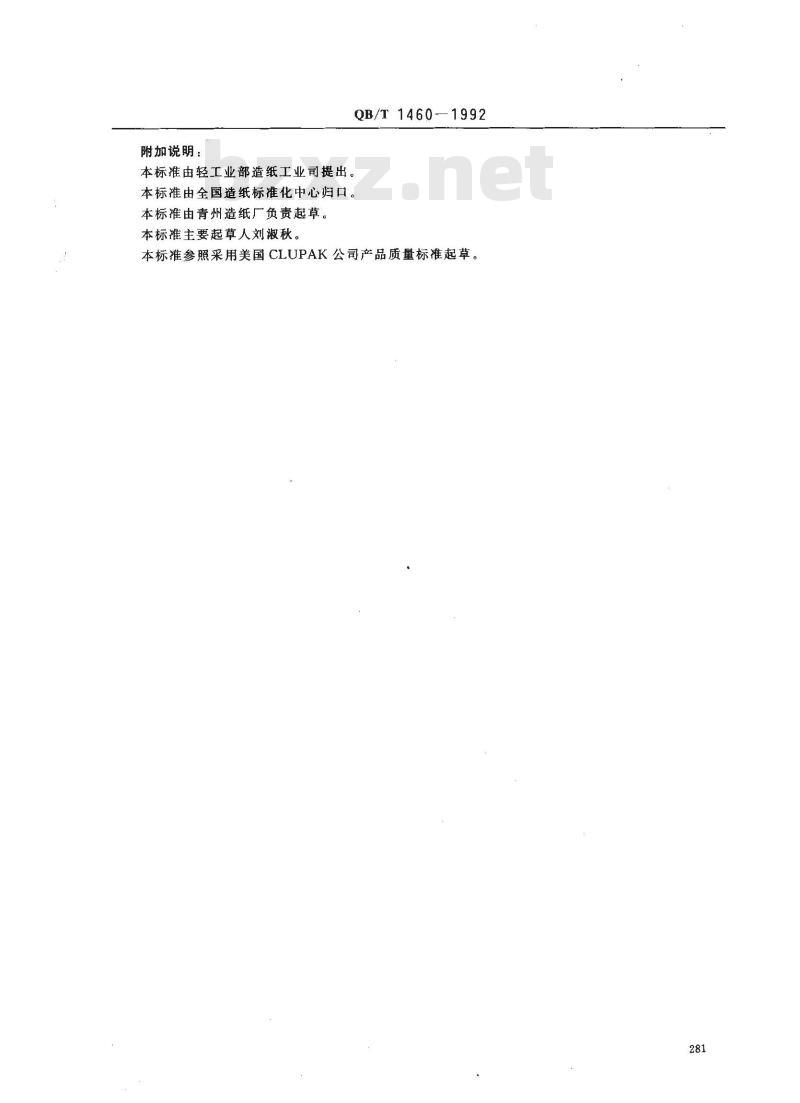

附加说明：
QB/T1460-1992
本标准由轻工业部造纸工业司提出。本标准由全国造纸标准化中心归口。本标准由青州造纸厂负责起草。本标准主要起草人刘淑秋。
本标准参照采用美国CLUPAK公司产品质量标准起草。281
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
