【轻工行业标准(QB)】 高透气纸张透气性的测定法

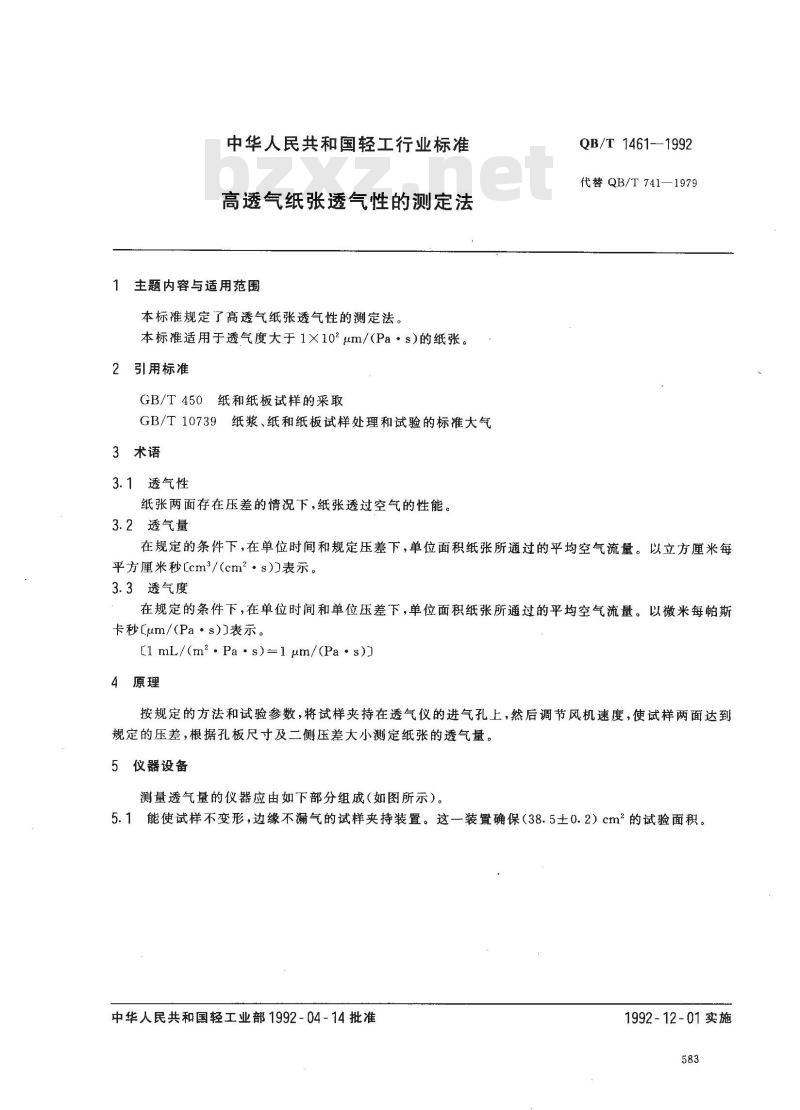

中华人民共和国轻工行业标准
高透气纸张透气性的测定法
主题内容与适用范围
本标准规定了高透气纸张透气性的测定法。本标准适用于透气度大于1×10°μm/(Pa·s)的纸张。2引用标准
GB/T450纸和纸板试样的采取
GB/T10739纸浆、纸和纸板试样处理和试验的标准大气3术语
3.1透气性
纸张两面存在压差的情况下，纸张透过空气的性能。3.2透气量
QB/T 1461-1992
代替QB/T 741—1979
在规定的条件下，在单位时间和规定压差下，单位面积纸张所通过的平均空气流量。以立方厘米每平方厘米秒[cm2/(cm2·s))表示。3.3透气度
在规定的条件下，在单位时间和单位压差下，单位面积纸张所通过的平均空气流量。以徽米每帕斯卡秒Lμm/(Pa·s))表示。
[1 mL/(m2. Pa·s)=1 μm/(Pa*s))4原理
按规定的方法和试验参数，将试样夹持在透气仪的进气孔上，然后调节风机速度，使试样两面达到规定的压差，根据孔板尺寸及二侧压差大小测定纸张的透气量。5仪器设备

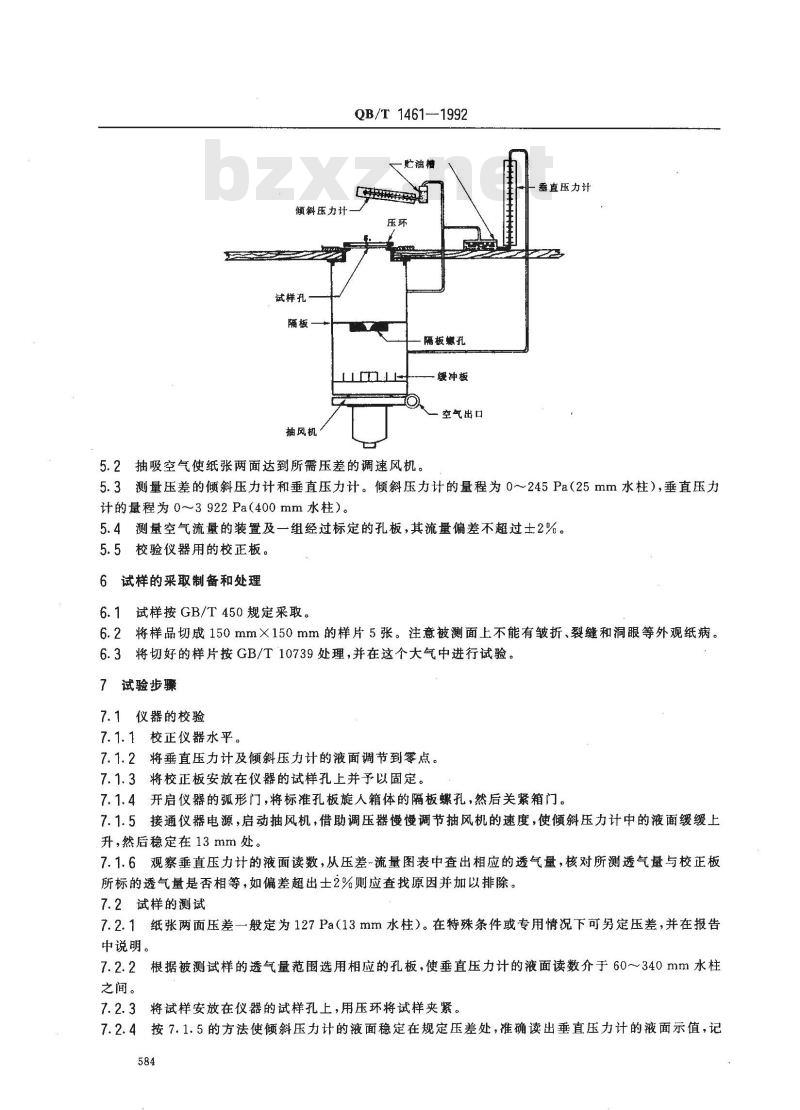

测量透气量的仪器应由如下部分组成（如图所示）。5.1能使试样不变形，边缘不漏气的试样夹持装置。这一装置确保（38.5土0.2）cm2的试验面积。中华人民共和国轻工业部1992-04-14批准1992-12-01实施
倾斜压力计
试样孔
QB/T1461--1992
隔板螺孔
抽风机
5.2抽吸空气使纸张两面达到所需压差的调速风机。缓冲板
空气出口
垂直压力计
5.3测量压差的倾斜压力计和垂直压力计。倾斜压力计的量程为0～245Pa（25mm水柱），垂直压力计的量程为0～3922Pa（400mm水柱）。5.4测量空气流量的装置及一组经过标定的孔板，其流量偏差不超过士2%。5.5校验仪器用的校正板。
6试样的采取制备和处理
6.1试样按GB/T450规定采取。
6.2将样品切成150mmX150mm的样片5张。注意被测面上不能有皱折、裂缝和洞眼等外观纸病。6.3将切好的样片按GB/T10739处理，并在这个大气中进行试验。7试验步骤
7.1仪器的校验
7.1.1校正仪器水平。
7.1.2将垂直压力计及倾斜压力计的液面调节到零点。7.1.3将校正板安放在仪器的试样孔上并予以固定。7.1.4开启仪器的弧形门，将标准孔板旋人箱体的隔板螺孔，然后关紧箱门。7.1.5接通仪器电源，启动抽风机，借助调压器慢慢调节抽风机的速度，使倾斜压力计中的液面缓缓上升，然后稳定在13mm处。
7.1.6观察垂直压力计的液面读数，从压差-流量图表中查出相应的透气量，核对所测透气量与校正板所标的透气量是否相等，如偏差超出士2%则应查找原因并加以排除。7.2试样的测试
7.2.1纸张两面压差一般定为127Pa（13mm水柱）。在特殊条件或专用情况下可另定压差，并在报告中说明。
7.2.2根据被测试样的透气量范围选用相应的孔板，使垂直压力计的液面读数介于60~340mm水柱之间。
7.2.3将试样安放在仪器的试样孔上，用压环将试样夹紧。7.2.4按7.1.5的方法使倾斜压力计的液面稳定在规定压差处，谁确读出垂直压力计的液面示值，记584
录并精确到刻度尺一小格。

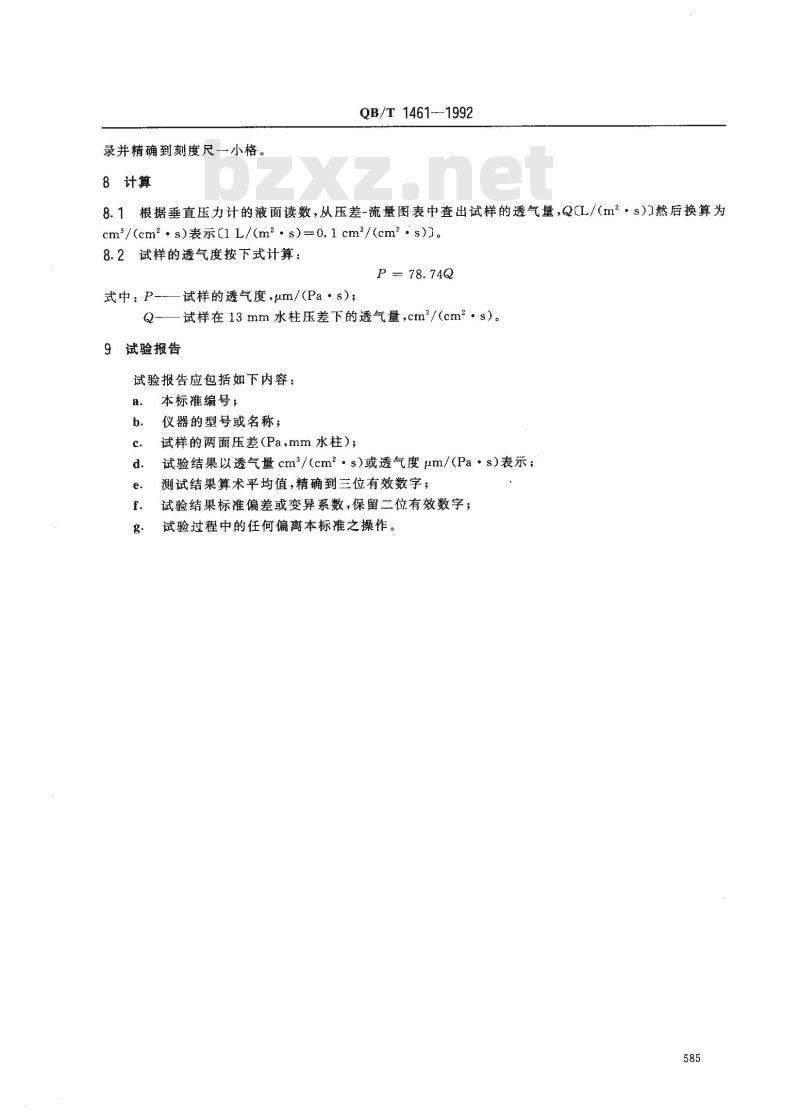

8计算
QB/T14611992
8.1根据垂直压力计的液面读数，从压差-流量图表中查出试样的透气量，QCL/（m2·s）】然后换算为cm*/(cm2.s)表示[1 L/(m2. s)=0. 1 cm*/(cm2 s)]。8.2试样的透气度按下式计算：
式中：P-试样的透气度，um/(Pa·s)；Q试样在13mm水柱压差下的透气量，cm2/(cm2·s）。试验报告免费标准bzxz.net
试验报告应包括如下内容：
本标编号；
仪器的型号或名称；
试样的两面压差（Pa，mm水柱）;试验结果以透气量cm2/(cm2·s)或透气度μm/(Pa·s)表示；测试结果算术平均值，精确到三位有效数字；试验结果标准偏差或变异系数，保留二位有效数字；试验过程中的任何偏离本标准之操作。585
QB/T 1461-1992

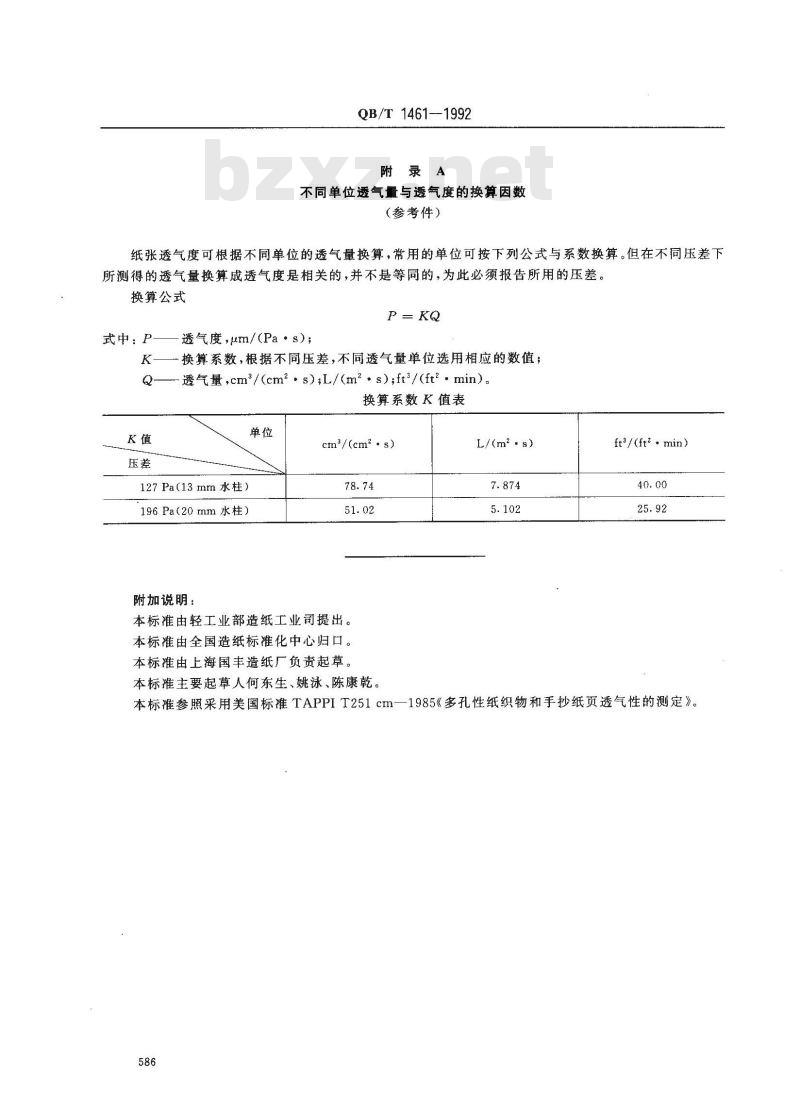

附录A
不同单位透气量与透气度的换算因数（参考件）
纸张透气度可根据不同单位的透气量换算，常用的单位可按下列公式与系数换算。但在不同压差下所测得的透气量换算成透气度是相关的，并不是等同的，为此必须报告所用的压差。换算公式
式中：P
透气度，μm/(Pa·s)；
-换算系数，根据不同压差，不同透气量单位选用相应的数值；Q—透气量，cm\/(cm2·s);L/(m2·s);ft3/(ft2·min)。换算系数 K 值表
127Pa(13mm水柱）
196Pa（20mm水柱）
附加说明：
cm2/(cm2s)
本标准由轻工业部造纸工业司提出。本标准由全国造纸标准化中心归口。本标准由上海国丰造纸厂负责起草。本标推主要起草人何东生、姚泳、陈康乾。L/(m2·s)
ft'/(ft? min)
本标准参照采用美国标准TAPPIT251cm一1985《多孔性纸织物和手抄纸页透气性的测定》。586
