【轻工行业标准(QB)】 台虎钳通用技术条件

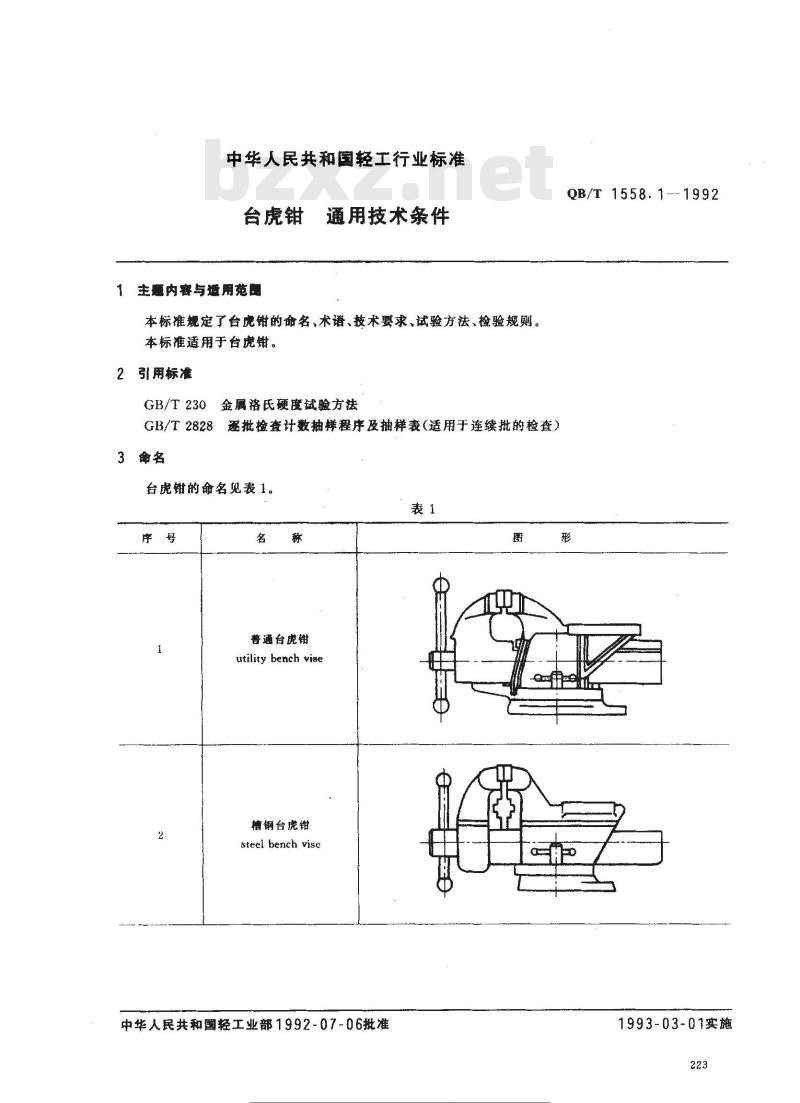

中华人民共和国轻工行业标准
台虎钳
主题内容与适用苑间
通用技术条件
本标准规定了台虎钳的命名、术语、技术要求，试验方法、检验规卿。本标准适用于台虎钳。
2 引用标准
GB/T230金属格氏硬度试验方法
GB/T2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）3命名
台虎钳的命名见表1。
普通台虎钳
utility bench vise
槽钢台虎钳
steel bench vise
中华人民共和国轻工业部1992-07-06批准标注行业资料免费下载
QB/T 1558.1--1992
1993-03-01实施
4术语
导杆台虎钳
bench vise with guiderod
多用台虎钳
multi-purpose bench vise
燕尾台虎钳
QB/T 1558.1-1992

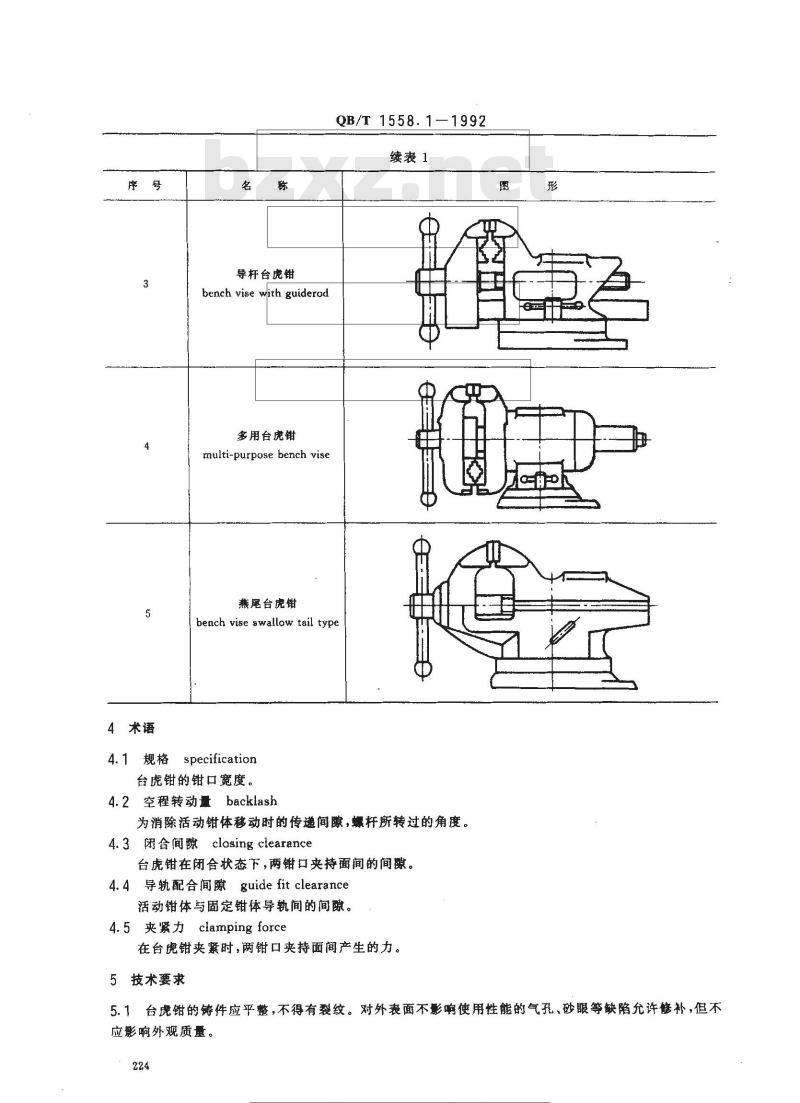

续表1
bench vise swallow tail type4.1
specification
台虎钳的钳口宽度。
4.2空程转动量backlash
为消除活动钳体移动时的传递间隙，螺杆所转过的角度。4.3闭合间隙closing clearance台虎钳在闭合状态下，两钳口夹持面间的间隙。4.4导轨配合间隙guide fit clearance活动钳体与固定钳体导轨间的间隙。4.5 夹紧力 clamping force
在台虎钳夹紧时，两钳口夹持面间产生的力。5技术要求
5.1台虎钳的铸件应平整，不得有裂纹。对外表面不影响使用性能的气孔、砂眼等缺陷允许修补，但不应影响外观质量。
标注度瘦网
各类标注行业资料科免费下载
QB/T1558.1—1992

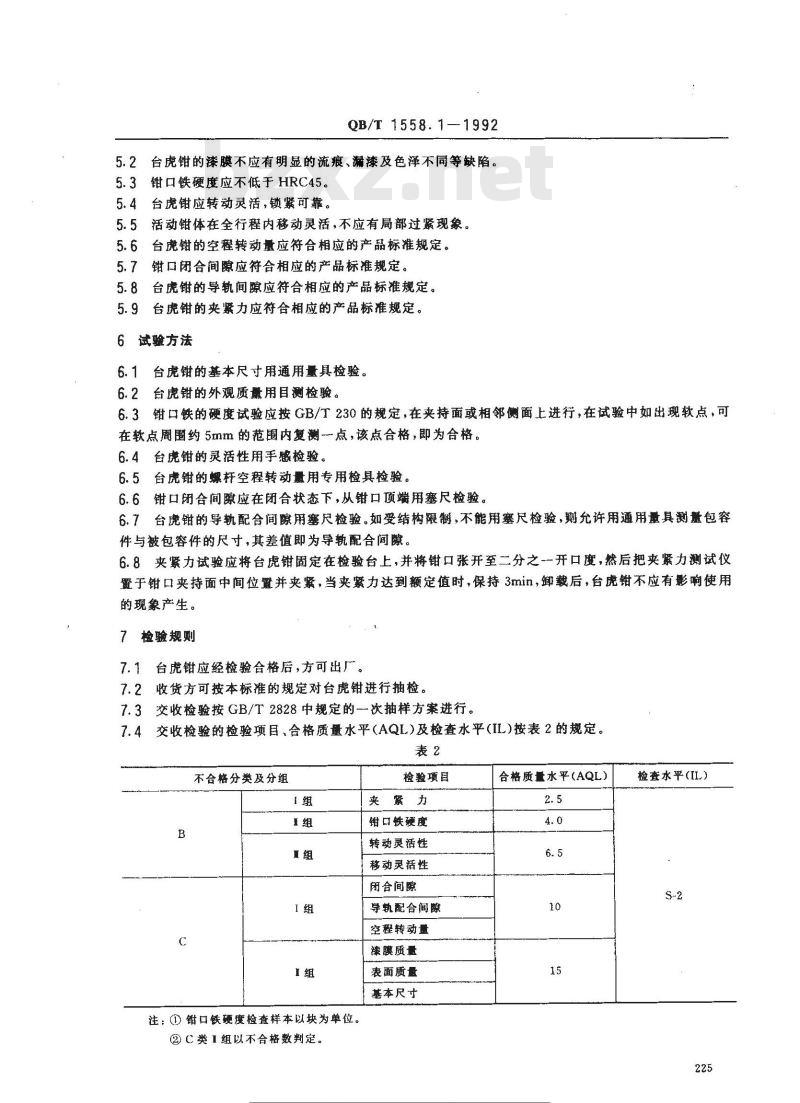

5.2台虎钳的漆膜不应有明显的流痕、漏漆及色泽不同等缺陷。5.3钳口铁硬度应不低于HRC45。5.4台虎钳应转动灵活，锁紧可靠。5.5活动钳体在全行程内移动灵活，不应有局部过紧现象。5.6台虎钳的空程转动量应符合相应的产品标准规定。钳口闭合间隙应符合相应的产品标准规定。5.7
5.8台虎钳的导轨间隙应符合相应的产品标准规定。台虎钳的夹紧力应符合相应的产品标准规定。5.9
6试验方法
台虎钳的基本尺寸用通用量具检验。6.2台虎钳的外观质用目测检验。6.3钳口铁的硬度试验应按GB/T230的规定，在夹持面或相邻侧面上进行，在试验中如出现软点，可在软点周围约5mm的范围内复测-点，该点合格，即为合格。6. 4台虎钳的灵活性用手感检验。6.5台虎钳的螺杆空程转动量用专用检具检验。6.6钳口闭合间应在闭合状态下，从钳口顶端用塞尺检验。6.7台虎钳的导轨配合间隙用塞尺检验。如受结构限制，不能用塞尺检验，则允许用通用量具测量包容件与被包容件的尺寸，其差值即为导轨配合间隙。6.8夹紧力试验应将台虎钳固定在检验台上，并将钳口张开至二分之一开口度，然后把夹紧力测试仪置于钳口夹持面中间位置并夹紧，当夹紧力达到额定值时，保持3min，卸载后，台虎钳不应有影响使用的现象产生。
7检验规则
7.1台虎钳应经检验合格后，方可出厂。7.2收货方可按本标准的规定对台虎钳进行抽检。7.3交收检验按GB/T2828中规定的-次抽样方案进行。7.4交收检验的检验项目、合格质量水平(AQL)及检查水平(IL)按表2的规定。表2
不合格分类及分组
注：①钳口铁硬度检查样本以块为单位。②C类 I 组以不合格数判定。
检验项目
夹紧力
钳口铁硬度
转动灵活性
移动灵活性
闭合间愿
导轨配合间隙
空程转动量
漆膜质量
表面质量
基本尺寸
注传慢图
各类标注行业资料免费下载
合格质量水平(AQL）
检查水平（IL）bZxz.net
QB/T1558.1-1992

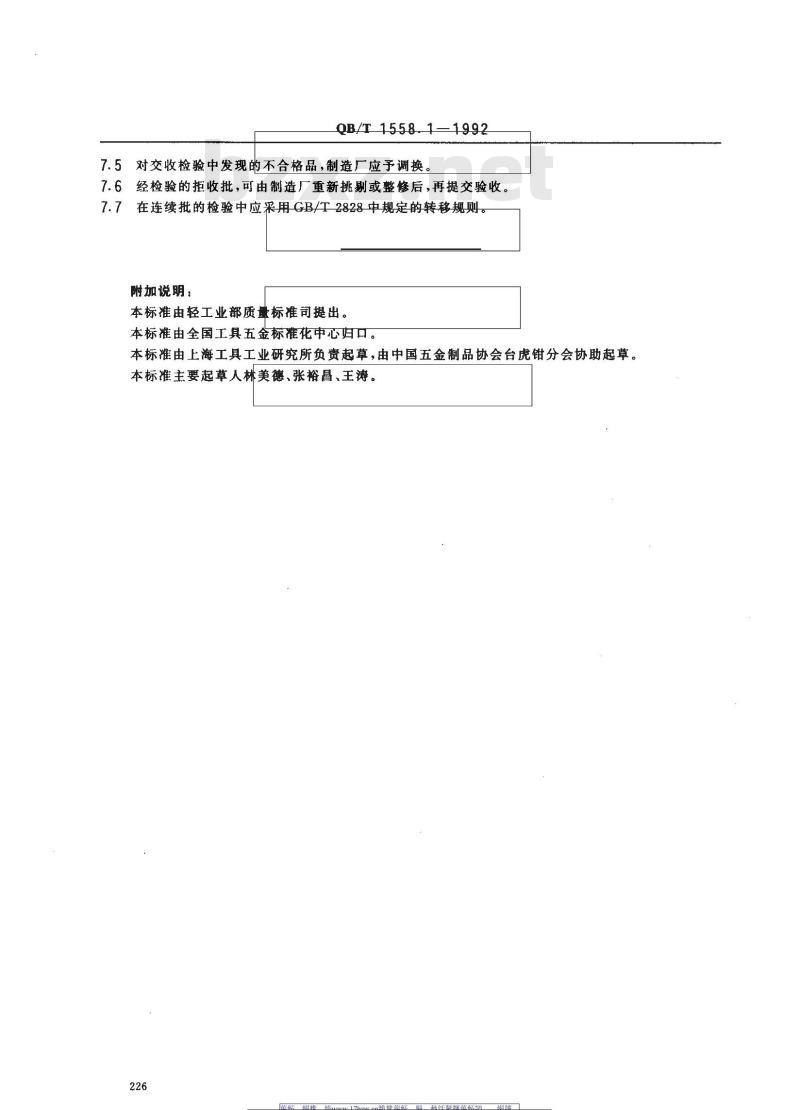

7.5对交收检验中发现的不合格品，制造厂应予调换。7.6经检验的拒收批，可由制造厂重新挑或整修后，再提交验收。7.7在连续批的检验中应采用GB/T2828中规定的转移规则。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国工具五金标准化中心归口。本标准由上海工具工业研究所负责起草，由中国五金制品协会台虎钳分会协助起草。本标准主要起草人林美德、张裕昌、王涛。226
