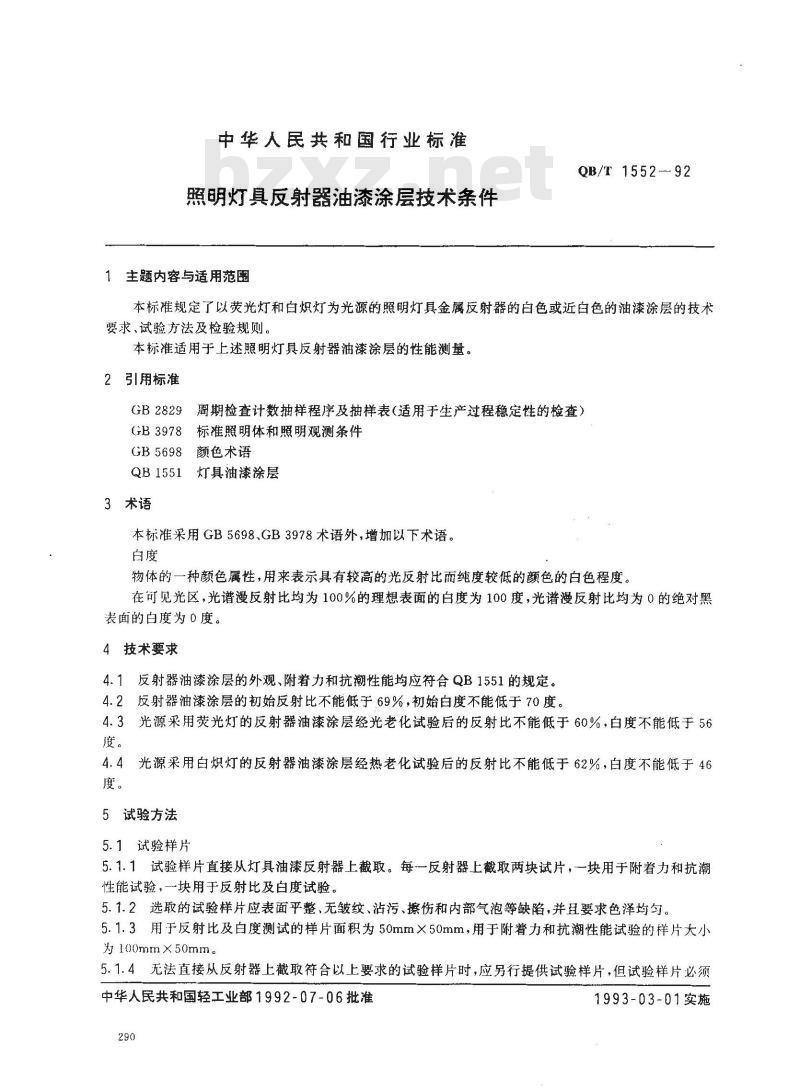

【轻工行业标准(QB)】 照明灯具反射器油漆涂层技术条件

中华人民共和国行业标准
照明灯具反射器油漆涂层技术条件1生题内容与适用范围
QB/T 1552 --92
本标准规定了以荧光灯和白炽灯为光源的照明灯具金属反射器的白色或近白色的油漆涂层的技术要求、试验方法及检验规则。
本标准适用于上述照明灯具反射器油漆涂层的性能测量。2引用标准
GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB3978标准照明体和照明观测条件GB5698颜色术语
QB1551灯具油漆涂层
3术语
本标准采用GB5698、GB3978术语外，增加以下术语。白度
物体的一种颜色属性，用来表示具有较高的光反射比而纯度较低的颜色的白色程度。在可见光区，光谱漫反射比均为100%的理想表面的白度为100度，光谱漫反射比均为0的绝对黑表面的白度为0度。
4技术要求
4.1反射器油漆涂层的外观、附着力和抗潮性能均应符合QB1551的规定。4.2反射器油漆涂层的初始反射比不能低于69%，初始白度不能低于70度。4.3光源采用荧光灯的反射器油漆涂层经光老化试验后的反射比不能低于60%，白度不能低于56度。
光源采用白炽灯的反射器油漆涂层经热老化试验后的反射比不能低于62%，白度不能低于46度。
5试验方法
5.1试验样片
5.1.1试验样片直接从灯具油漆反射器上截取。每一反射器上截取两块试片，一块用于附着力和抗潮性能试验，一-块用于反射比及白度试验。5.1.2选取的试验样片应表面平整、无皱纹、沾污、擦伤和内部气泡等缺陷，并且要求色泽均匀。5.1.3用于反射比及白度测试的样片面积为50mm×50mm，用于附着力和抗潮性能试验的样片大小为100mm×50mm
5.1.4无法直接从反射器上截取符合以上要求的试验样片时，应另行提供试验样片，但试验样片必须中华人民共和国轻工业部1992-07-06批准290
1993-03-01实施

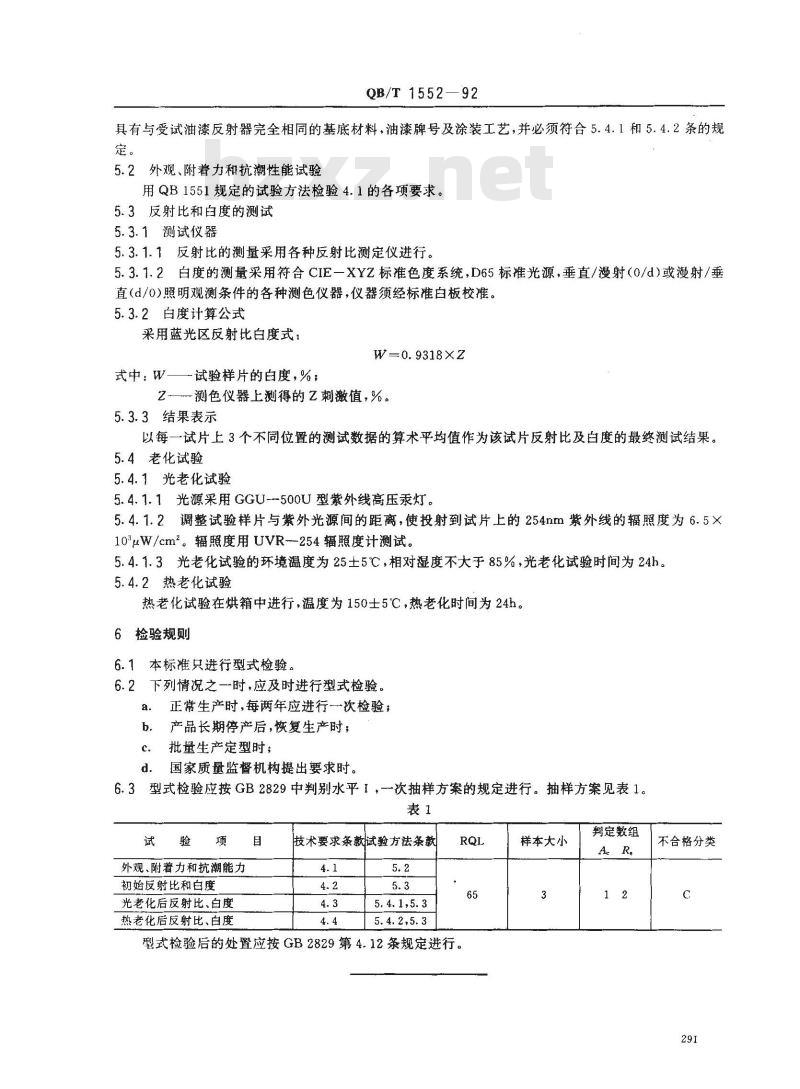

QB/T 1552—92
具有与受试油漆反射器完全相同的基底材料，油漆牌号及涂装工艺，并必须符合5.4.1和5.4.2条的规定。
5.2外观、附着力和抗潮性能试验用QB1551规定的试验方法检验4.1的各项要求。5.3反射比和白度的测试
5.3.1测试仪器
5.3.1.1反射比的测量采用各种反射比测定仪进行。5.3.1.2白度的测量采用符合CIE一XYZ标准色度系统，D65标准光源，垂直/漫射（0/d)或漫射/垂直(d/0)照明观测条件的各种测色仪器，仪器须经标准白板校准。5.3.2白度计算公式
采用蓝光区反射比白度式：
W=0. 9318Xz
式中：w
试验样片的白度，%；
2-测色仪器上测得的Z刺激值，%。5.3.3结果表示
以每一试片上3个不同位置的测试数据的算术平均值作为该试片反射比及白度的最终测试结果。5.4老化试验
5.4.1光老化试验
5.4.1.1光源采用GGU--500U型紫外线高压汞灯。5.4.1.2调整试验样片与紫外光源间的距离，使投射到试片上的254nm紫外线的辐照度为6.5×10\uW/cm2。辐照度用UVR--254辐照度计测试。5.4.1.3光老化试验的环境温度为25土5℃，相对湿度不大于85%，光老化试验时间为24h。5.4.2热老化试验
热老化试验在烘箱中进行，温度为150士5℃，热老化时间为24h。6检验规则
6.1本标准只进行型式检验。
6.2下列情况之一时，应及时进行型式检验。正常生产时，每两年应进行一次检验；a.
产品长期停产后，恢复生产时，C
批量生产定型时；
国家质量监督机构提出要求时。6.3型
型式检验应按GB2829中判别水平，一次抽样方案的规定进行。抽样方案见表1。表1
外观、附着力和抗潮能力
初始反射比和白度
光老化后反射比、白度
热老化后反射比、白度
技术要求条款试验方法条款
5.4.1,5.3
5.4.2,5.3
型式检验后的处置应按GB2829第4.12条规定进行。样本大小
判定数组
不合格分类

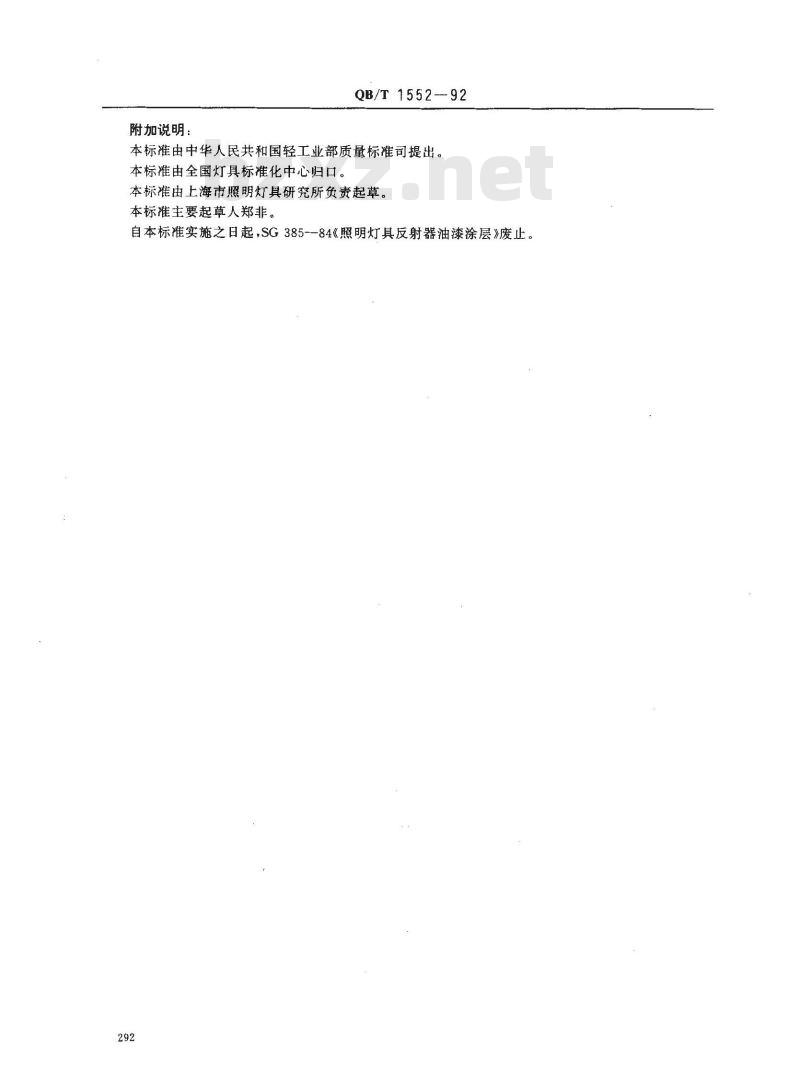

附加说明：
QB/T1552--92
本标准由中华人民共和国轻工业部质量标准司提出。本标准由全国灯具标准化中心归口。本标准由上海市照明灯具研究所负责起草。本标准主要起草人郑非。www.bzxz.net
自本标准实施之日起，SG385--84《照明灯具反射器油漆涂层》废止。292
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
