中华人民共和国轻工行业标准
台虎钳
1主题内容与适用范围
普通台虎钳
QB/T 1558.2--1992
本标准规定了普通台虎钳的产品分类和技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于普通台虎钳。
2引用标准
GB/T1558.1台虎钳通用技术条件GB/T5305手工具包装、标志、运输与贮存3产品分类
3.1型式

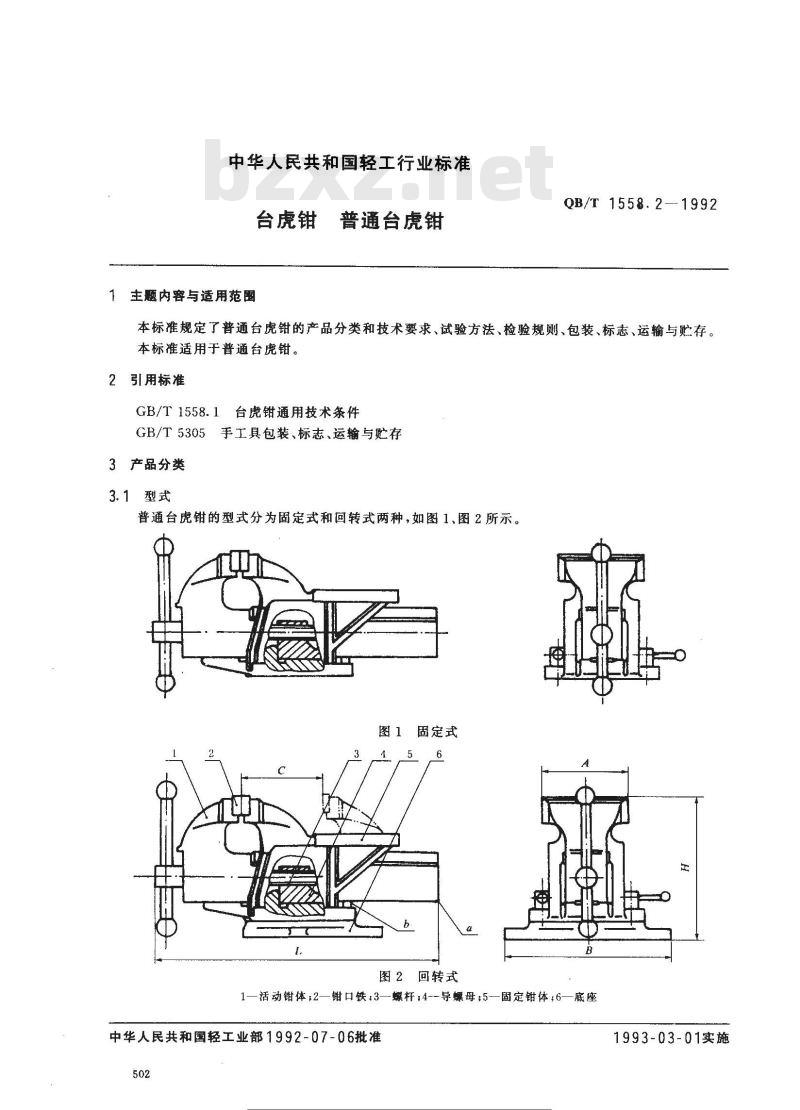

普通台虎钳的型式分为固定式和回转式两种，如图1、图2所示。图1固定式
图2回转式
1活动钳体；2—钳口铁：3—螺杆；4--导螺母；5—固定钳体；6—底座中华人民共和国轻工业部1992-07-06批准502
1993-03-01实施wwW.bzxz.Net
3.2　基本尺寸　
QB/T 1558.2—1992

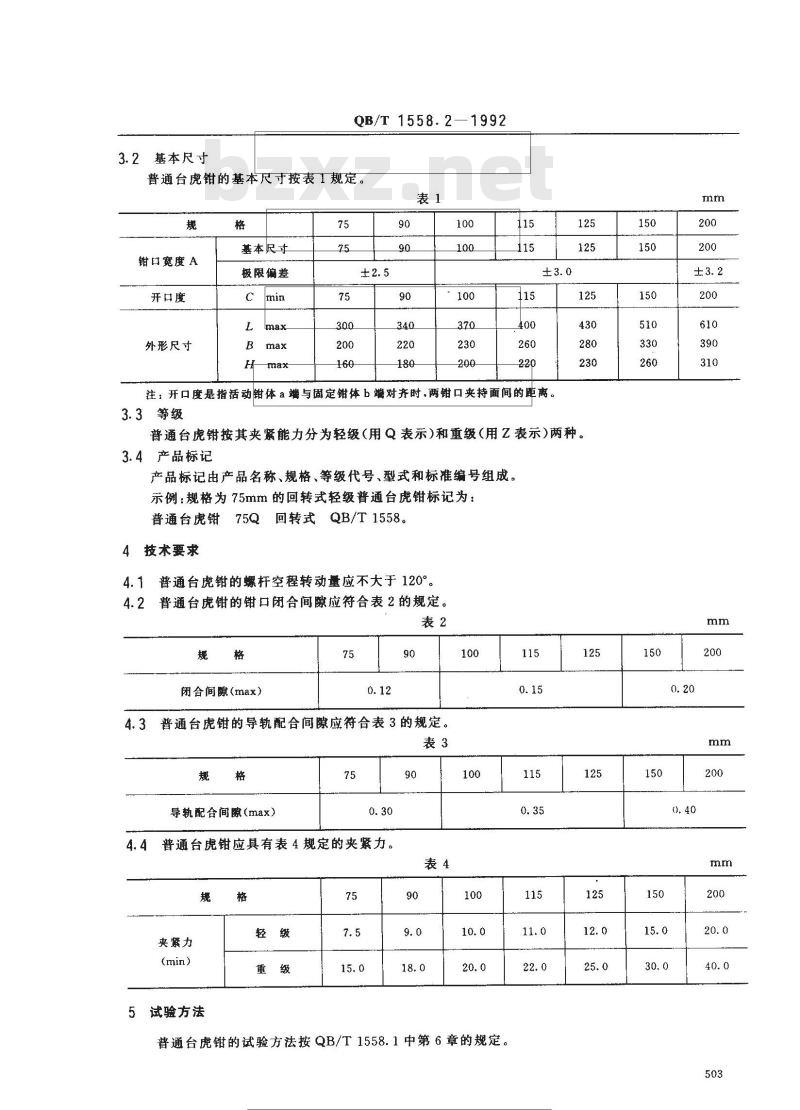

普通台虎钳的基本尺寸按表I规定。表1
钳口宽度A
开口度
外形尺寸
基本尺寸
极限偏差
注：开口度是指活动钳体a端与固定钳体b端对齐时，两钳口夹持面间的距离。3.3等级
普通台虎钳按其夹紧能力分为轻级（用Q表示)和重级（用Z表示）两种。3.4产品标记
产品标记由产品名称、规格、等级代号、型式和标准编号组成。示例：规格为75mm的回转式轻级普通台虎钳标记为：普通台虎钳75Q回转式QB/T1558。4技术要求
4.1普通台虎钳的螺杆空程转动量应不大于120°4.2普通台虎钳的钳口闭合间隙应符合表2的规定。表2
闭合间隙（max）
普通台虎钳的导轨配合间隙应符合表3的规定。4.3
导轨配合间像(max）
普通台虎钳应具有表4规定的夹紧力。4.4
夹紧力
试验方法
普通台虎钳的试验方法按QB/T1558.1中第6章的规定。标准搜变网
各义标准行业资科争费下
检验规则
QB/T1558.2---1992
普通台虎钳的检验规则按QB/T1558.1中第7章的规定。包装、标志、运输与贮存
普通台虎钳的包装、标志、运输与贮存应按GB/T5305规定。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所负资起草，由中国五金制品协会台虎钳分会协助起草。本标准主要起草人林美德、张裕昌、王涛。自本标准实施之日起，原轻工业部部标准SG90-1982《台虎钳》作废。504
