【轻工行业标准(QB)】 陶瓷泥浆相对粘度相对流动性及触变性测定方法

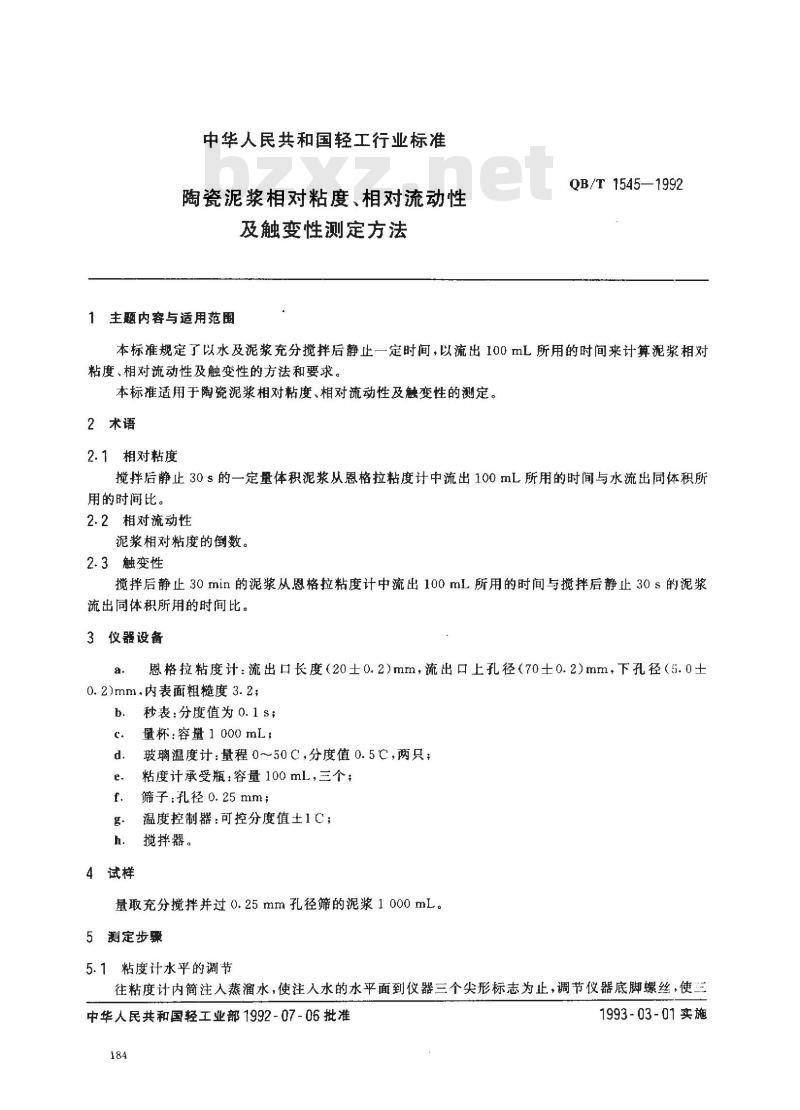

中华人民共和国轻工行业标准
陶瓷泥浆相对粘度、相对流动性及触变性测定方法
1主题内容与适用范围
QB/T1545—1992
本标准规定了以水及泥浆充分搅拌后静止一定时间，以流出100mL所用的时间来计算泥浆相对粘度、相对流动性及触变性的方法和要求。本标推适用于瓷泥浆相对粘度、相对流动性及触变性的测定。2术语免费标准bzxz.net
2.1相对粘度
搅拌后静止30s的一定量体积泥浆从恩格拉粘度计中流出100mL所用的时间与水流出同体积所用的时间比。
2.2相对流动性
泥浆相对粘度的倒数。
2.3触变性
搅拌后静止30min的泥浆从恩格拉粘度计中流出100mL所用的时间与搅拌后静止30s的泥浆流出同体积所用的时间比。
3仪器设备
恩格拉粘度计：流出口长度（20士0.2）mm，流出口上孔径（70土0.2）mm+下孔径（5.0土0.2)mm.内表面粗糙度3.2；
4试样
秒表：分度值为0.1S:
量杯：容量1000mL；
玻璃温度计：量程0～50C，分度值0.5C，两只；粘度计承受瓶：容量100mL，三个，筛子：孔径0.25mm；
温度控制器：可控分度值土1C；搅拌器。
量取充分搅拌并过0.25mm孔径筛的泥浆1000mL。5测定步骤
5.1粘度计水平的调节
往粘度计内简注人蒸水，使注入水的水平面到仪器三个尖形标志为止，调节仪器底脚螺丝，使三中华人民共和国轻工业部1992-07-06批准184
1993-03-01实施

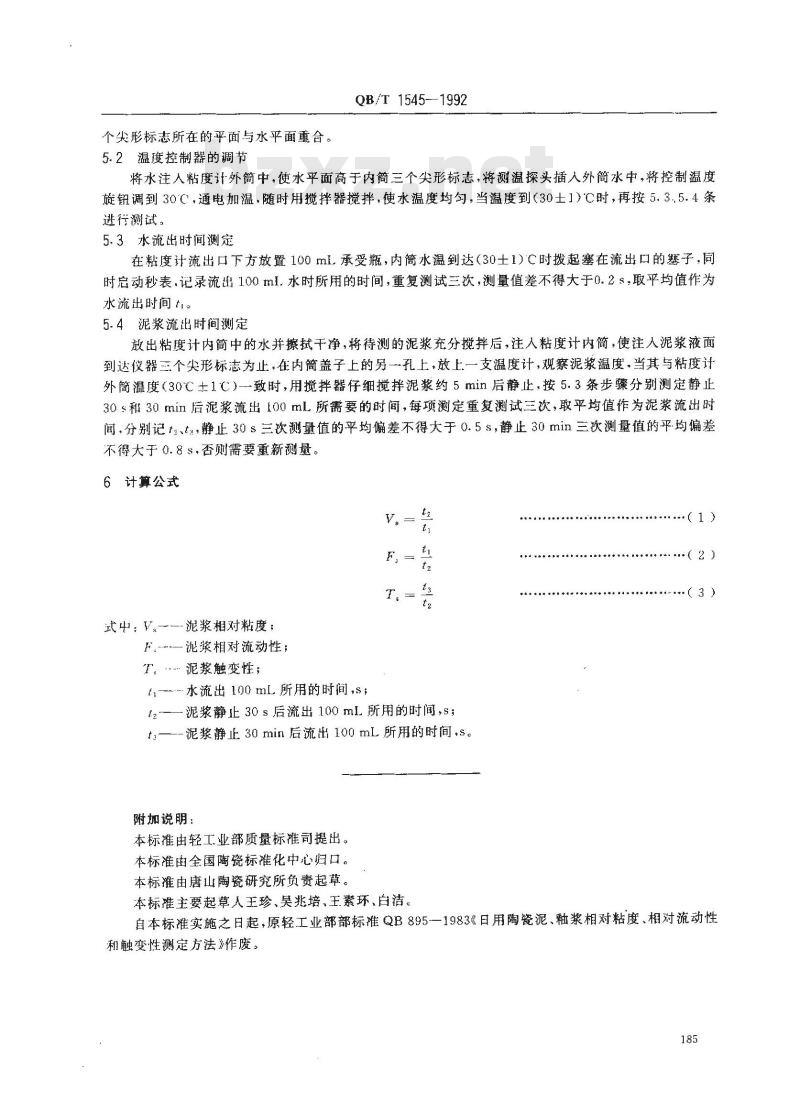

个尖形标志所在的平面与水平面重合。5.2温度控制器的调节
QB/T 1545--1992
将水注人粘度计外简中，使水平面高于内简三个尖形标志，将测温探头插人外简水中，将控制温度旋钮调到30℃，通电加温，随时用搅拌器搅拌，使水温度均匀，当温度到（30士1）℃时，再按5.3.5.4条进行测试。
5.3水流出时间测定
在粘度计流出口下方放置100ml承受瓶，内筒水温到达（30士1）C时拨起塞在流出口的寒子，同时启动秒表，记录流出100mI.水时所用的时间，重复测试三次，测量值差不得大于0.2s，取平均值作为水流出时间t。
5.4泥浆流出时间测定
放出粘度计内筒中的水并擦拭干净，将待测的泥浆充分搅拌后，注人粘度计内筒，使注人泥浆液面到达仪器三个尖形标志为止，在内筒盖子上的另一孔上放上一支温度计，观察泥浆温度，当其与粘度计外简温度（30℃土1C）一致时，用搅拌器仔细搅拌泥浆约5min后静止，按5.3条步骤分别测定静止30s和30min后泥浆流出100ml.所需要的时间，每项测定重复测试三次，取平均值作为泥浆流出时间分别记tt，静止30s三次测量值的平均偏差不得大于0.5s，静止30min三次测量值的平均偏差不得大于0.8$.否则需要重新测量。6计算公式
式中：V——-泥浆相对粘度；
F\—泥浆相对流动性；
T．泥浆触变性；
f----水流出100 mL所用的时间，t2—泥浆静止30s后流出100mL所用的时间，s；泥浆静止30min后流出100mL所用的时间+s。t
附加说明：
本标准由轻工业部质量标准司提出。本标准由全国陶瓷标准化中心归口。本标摊由唐山陶瓷研究所负责起草。（1)
(3）)
本标准主要起草人王珍、吴兆培、王素环、白洁。自本标准实施之日起，原轻工业部部标雅QB895一1983≤日用陶瓷泥、釉浆相对粘度、相对流动性和触变性测定方法》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
