【机械行业标准(JB)】 木工多用机床 参数

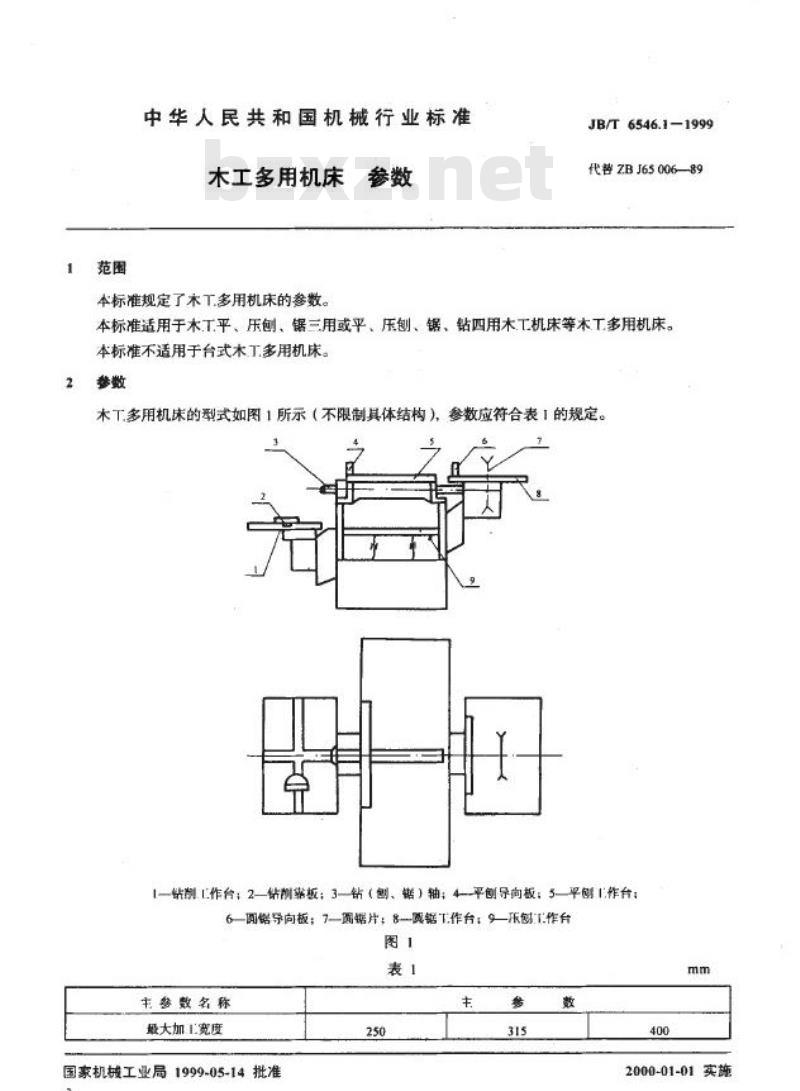

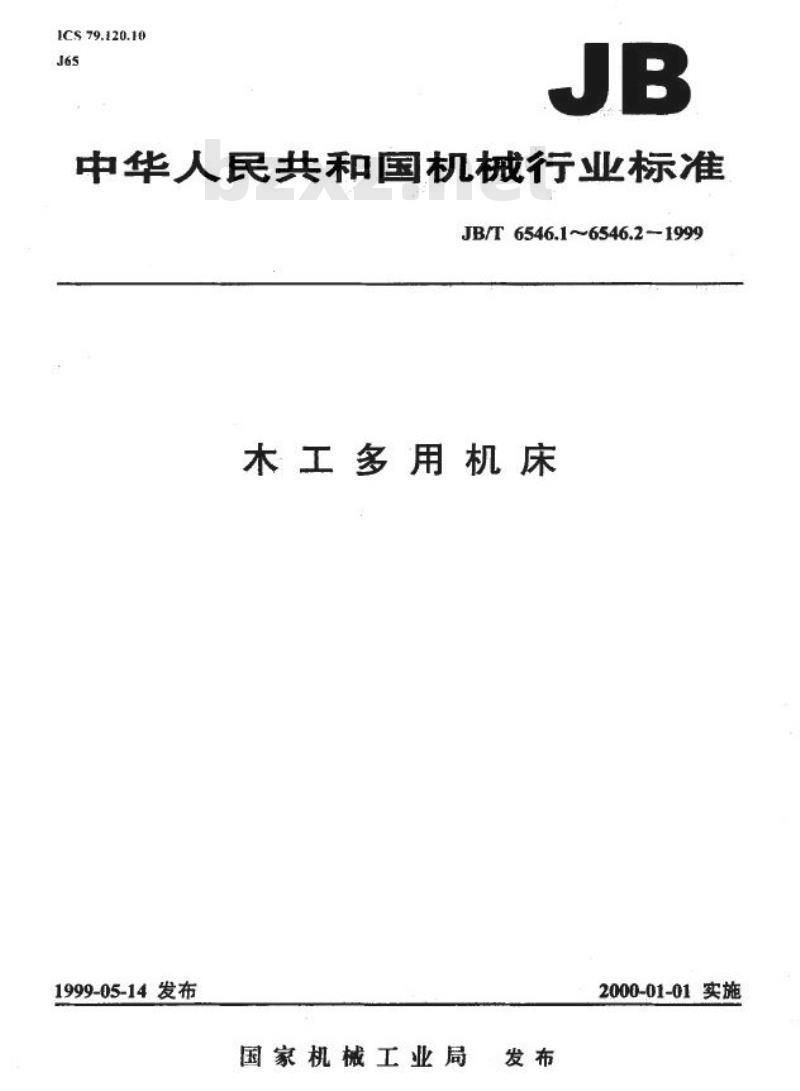

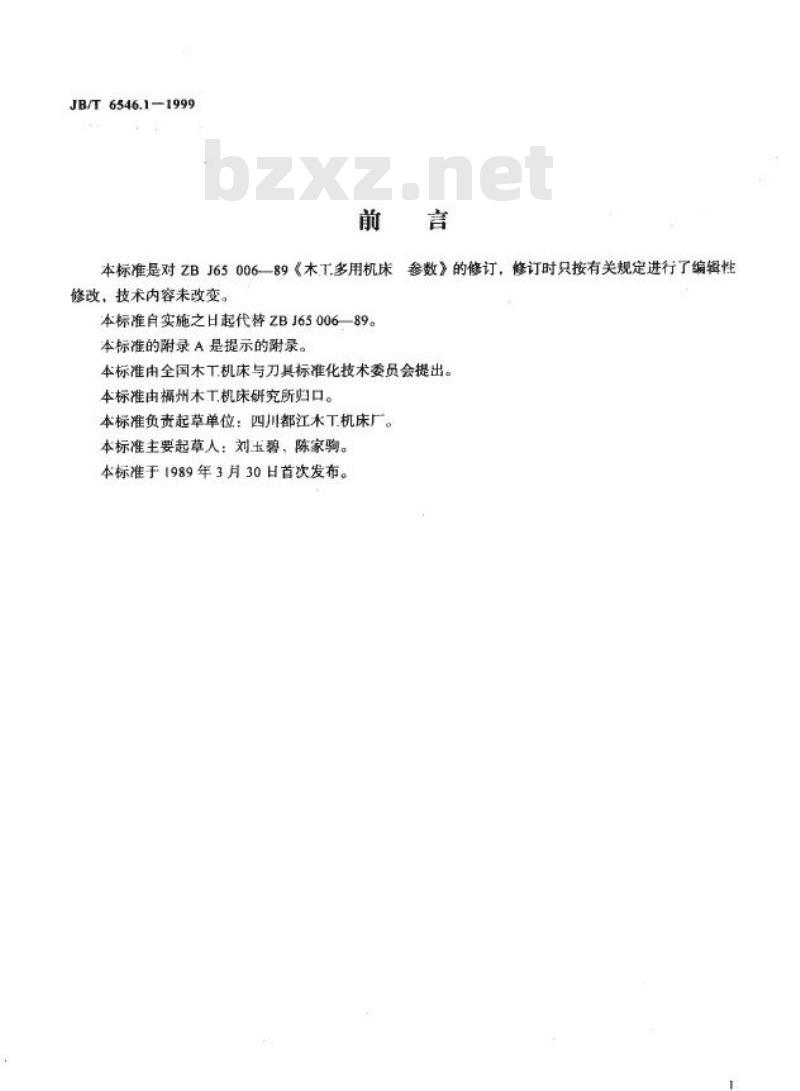

中华人民共和国机械行业标准 JB/T6546.16546.2-1999 木工多用机床 1999-05-14发布，2000-01-01实施。 前言 本标准是对ZBJ65006-89《木工多用机床》的修订，修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准自实施之日起代替ZBJ65006-89。本标准的附录A是提示性附录。 本标准由全国机床与刀具标准化技术委员会提出，由福州木工机床研究所归口，起草单位为四川都江木工机床厂，主要起草人包括刘玉碧、陈家驹。本标准首次发布于1989年3月30日。 2 范围 本标准规定了木工多用机床的参数，适用于木工平刨锯三用机床或平压刨锯钻四用木工机床等类型的木工多用机床。本标准不适用于台式木工多用机床。 木工多用机床的型式如图1所示（不限制具体结构），参数应符合表1的规定。 3 主要参数 木工多用机床的主要参数包括： | 主参数名称 | 参数值 | |------------------|----------------| | 一销制工作台 | 250mm | | 销刚靠板 | 315mm | | 钻（刨、错）轴 | 400mm | | 平创导向板 | 2000mm | | 锯片 | 200mm | | 锯T工作台 | 315mm | | 锯片工作台 | 400mm | 表1 木工多用机床主参数 附录A（提示的附录） 木工多用机床的其它基本参数见表A1。 表A1 木工多用机床的其它基本参数 | 参数名称 | 参数值 | |---------------------|------------| | 主错片最大直径 | 250-400mm | | 最大铝孔直径 | 13-20mm | | 最大桦槽宽度 | 16mm | 本标准由国家机械工业局于1999年5月14日批准，并于2000年1月1日起实施。
