【机械行业标准(JB)】 全金属弹簧箍六角锁紧螺母

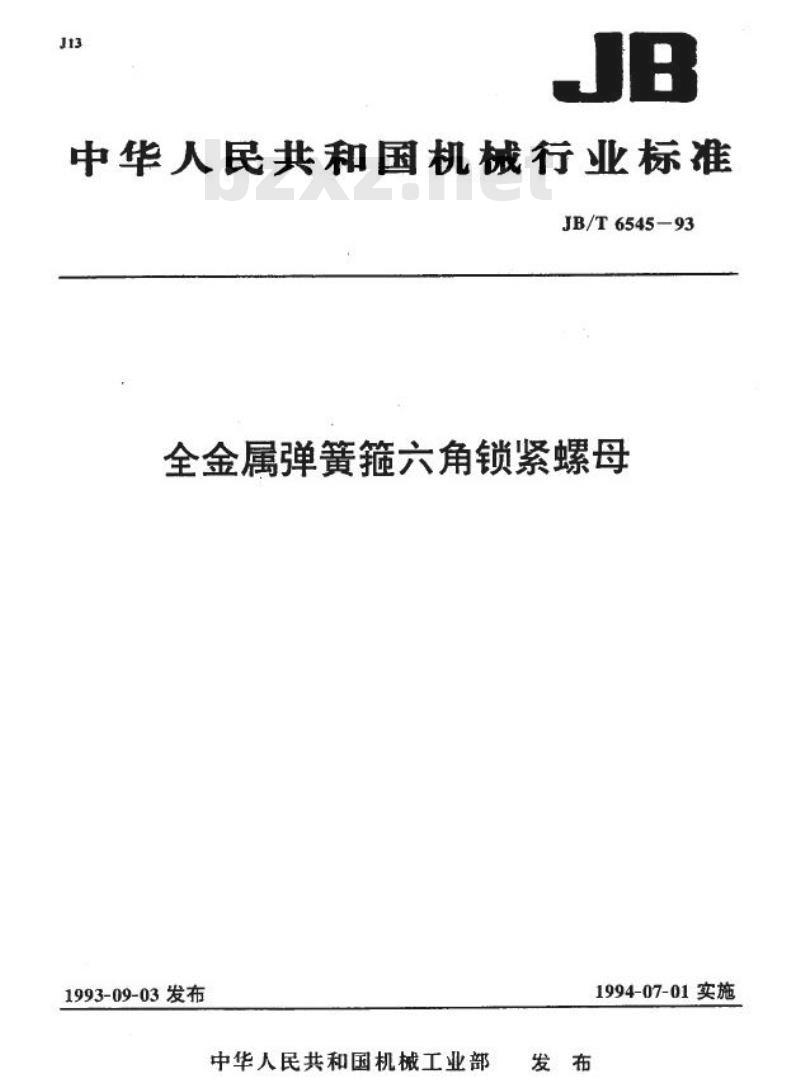

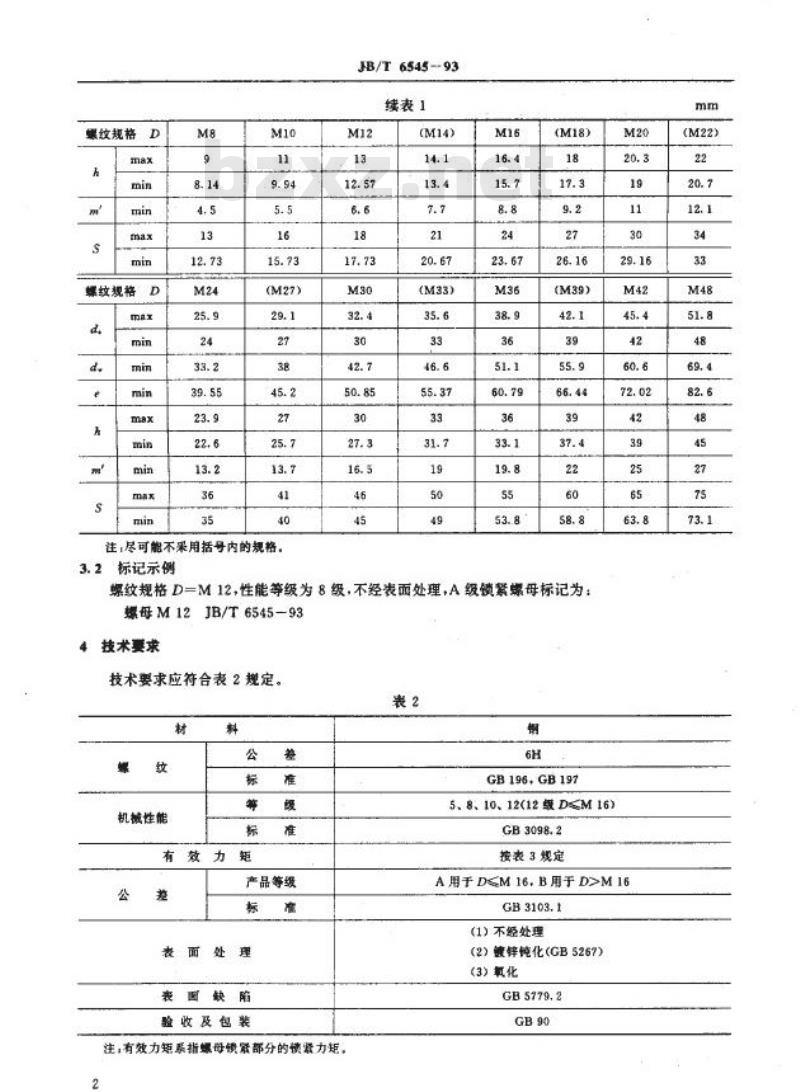

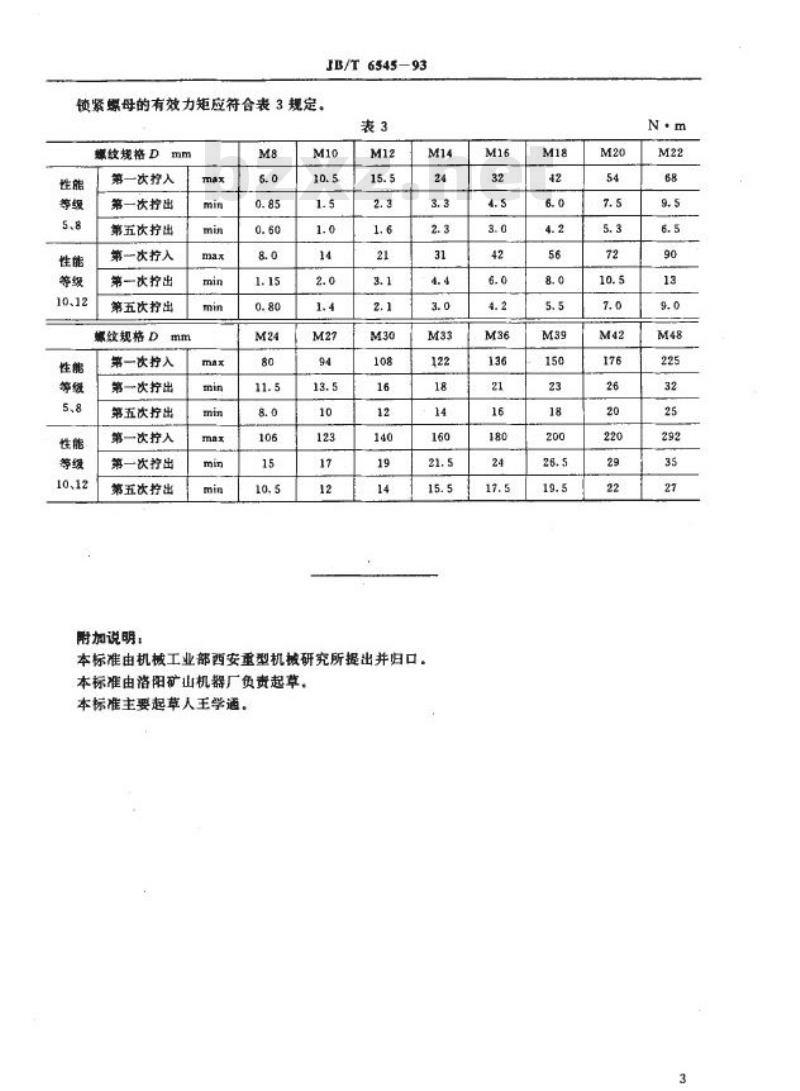

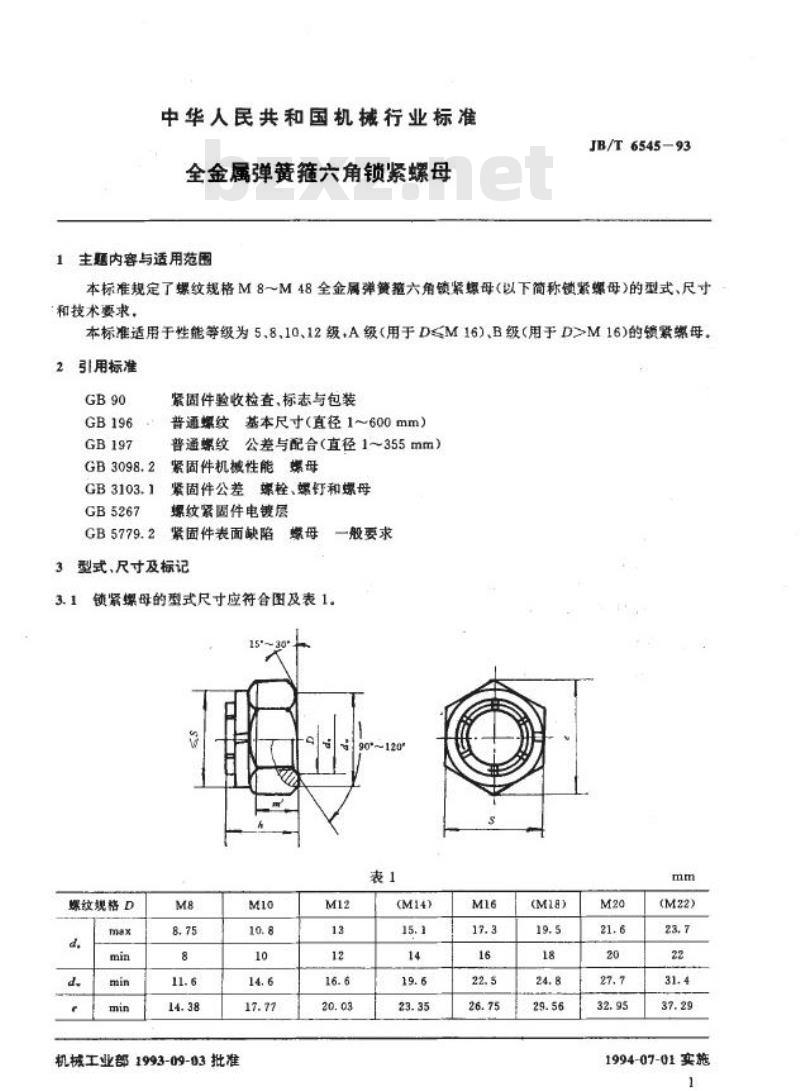

中华人民共和国机械行业标准 JB/T6545-93 全金属弹簧箍六角锁紧螺母 1993-09-03发布，1994-07-01实施。 1 主题内容与适用范围 本标准规定了螺纹规格M8～M48的全金属弹簧箍六角锁紧螺母（以下简称锁紧螺母）的型式、尺寸和技术要求，适用于性能等级为5、8、10、12级，A级（用于D≤M16）、B级（用于D>M16）的锁紧螺母。 2 引用标准 GB90 紧固件验收检查、标志与包装 GB196 普通螺纹基本尺寸（直径1～600mm） GB197 普通螺纹公差与配合（直径1~355mm） GB3098.2 紧固件机械性能 GB3103.1 螺母 GB5267 紧固件公差 GB5779.2 螺纹紧固件电镀层 GB90 紧固件表面缺陷 3 锁紧螺母的型式与尺寸 锁紧螺母的型式和尺寸应符合图及表1。 3.1 锁紧螺母尺寸表（表1） | 螺纹规格 | D max (mm) | D min (mm) | d max (mm) | d min (mm) | S max (mm) | S min (mm) | |----------|------------|------------|------------|------------|------------|------------| | M8 | 8.75 | 8.00 | 11.6 | 14.38 | | | | M10 | 10.8 | 10.00 | 14.6 | 17.77 | | | | M12 | 13.0 | 12.00 | 16.6 | 20.03 | | | | M14 | 15.1 | 14.00 | 19.6 | 23.35 | | | | M16 | 17.3 | 16.00 | 22.5 | 26.75 | | | | M18 | 19.5 | 18.00 | 24.8 | 29.56 | | | | M20 | 21.6 | 20.00 | 27.7 | 32.95 | | | | M22 | 23.7 | 22.00 | 31.4 | 37.29 | | | 注：尽可能不采用括号内的规格。 3.2 锁紧螺母的标记示例 标记示例：JB/T 6545-93 M12 A 4 技术要求 技术要求应符合表2规定。 表2 技术要求 | 材料 | 螺纹 | 机械性能 | 公差 | 标准 | 表面处理 | 表面缺陷 | 验收及包装 | |------|------|----------|------|------|----------|----------|------------| | 钢 | 6H | GB196, GB197 | 5.8, 10, 12 | GB3098.2 | 镀锌、氧化 | GB5267 | GB5779.2 | 注：有效力矩系指螺母紧固部分的锁紧力矩。 锁紧螺母的有效力矩应符合表3规定。 表3 锁紧螺母的有效力矩 | 螺纹规格 | D (mm) | 性能等级 | 锁紧力矩 (Nm) | |----------|--------|----------|----------------| | M8 | 8 | 5.8 | 12 | | M10 | 10 | 8.0 | 15 | | M12 | 12 | 10 | 18 | | M16 | 16 | 12 | 25 | | M20 | 20 | 12 | 30 | | M24 | 24 | 12 | 35 | 表3 锁紧螺母的有效力矩继续。 5 其他要求 锁紧螺母的表面处理应符合GB5267标准的要求，电镀或氧化处理均可。锁紧螺母的包装、标志及验收标准应符合GB90和GB5779.2的相关规定。 本标准由中华人民共和国机械工业部发布，并于1994年7月1日起实施。
