【行业标准】 柔性石墨板材 第7部分热失重测定方法

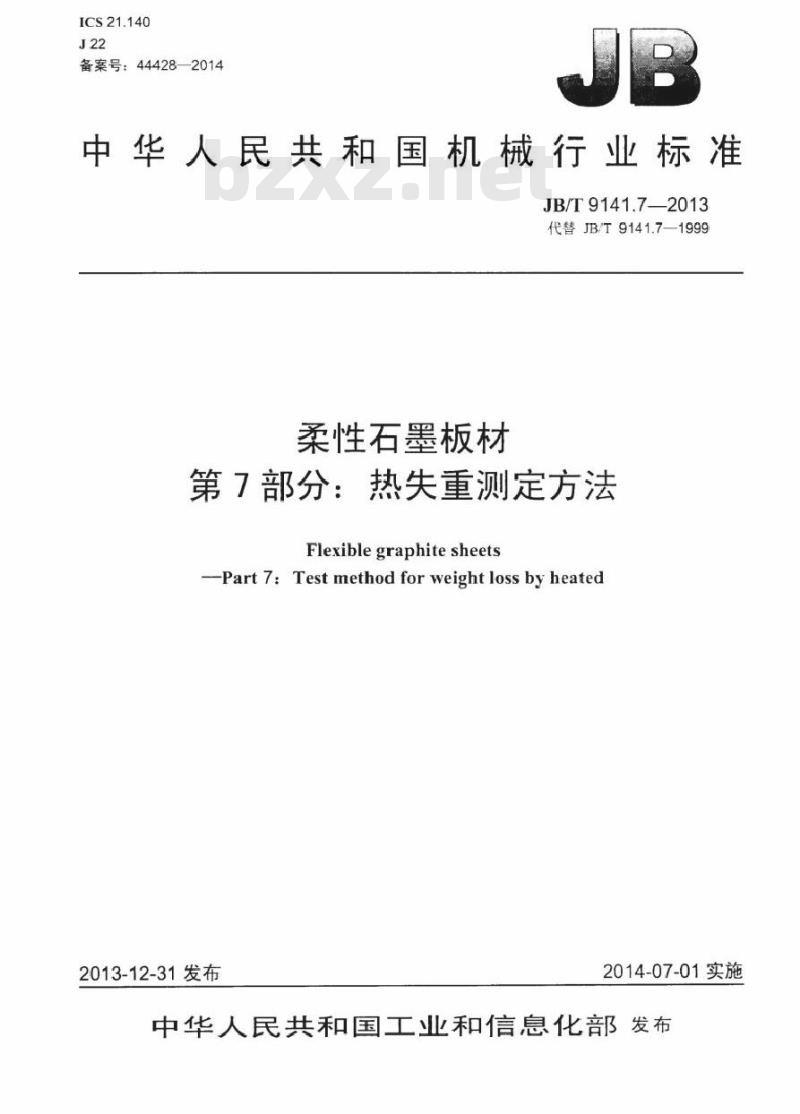

ICS21.140
备案号：44428—2014
中华人民共和国机械行业标准
JB/T9141.7—2013
代替JB/T9141.7—1999
柔性石墨板材
第7部分：热失重测定方法
Flexiblegraphitesheets
-Part7:Testmethodfor weightlossbyheated2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言

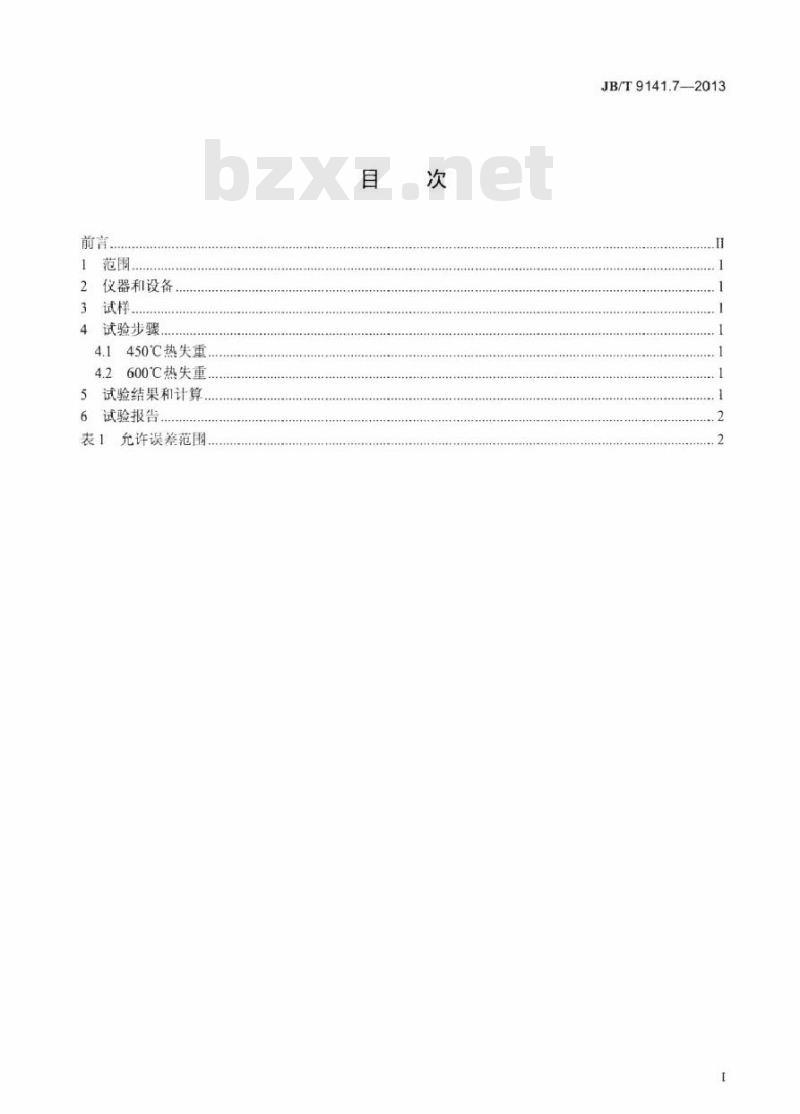

2仪器和设备
3试样...
4试验步骤.
4.1450℃热失重，
4.2600℃热失重.
5试验结果和计算
6试验报告
表1允许误差范围.
JB/T9141.7—2013
JB/T9141.7—2013

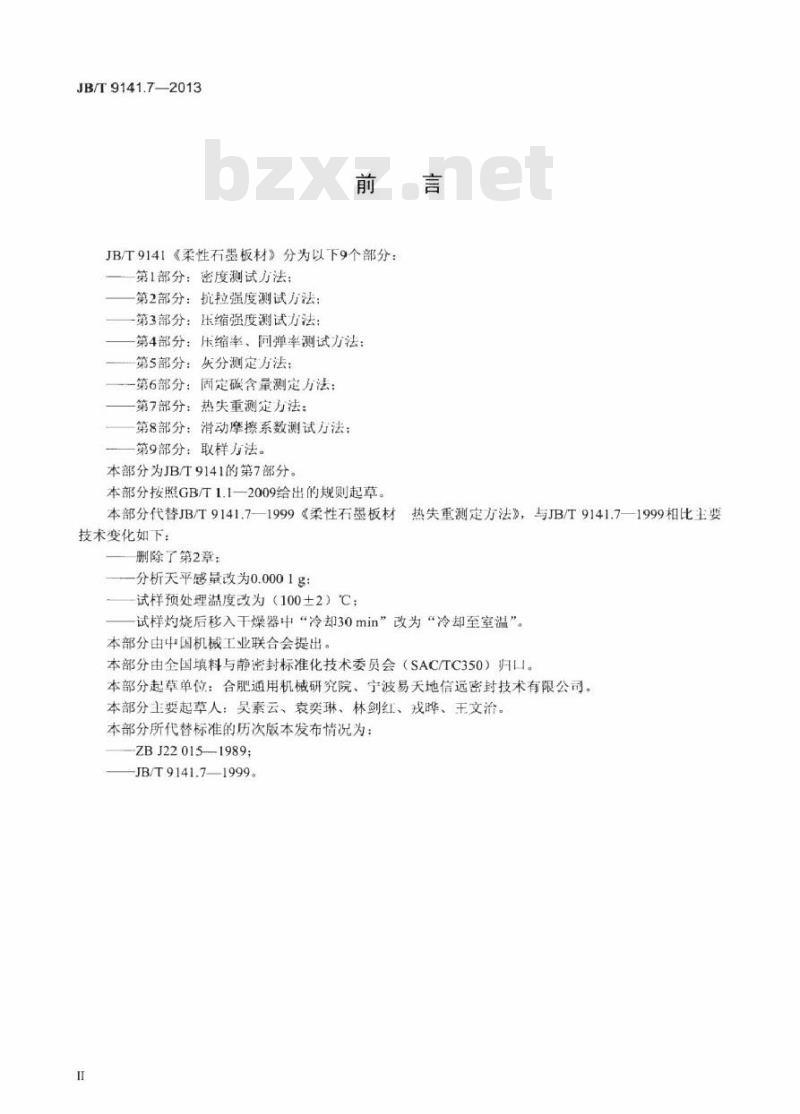

JB/T9141《柔性石墨板材》分为以下9个部分：第1部分：密度测试方法；
第2部分：抗拉强度测试方法：
第3部分：压缩强度测试方法：
第4部分：压缩率、回弹率测试方法：第5部分：灰分测定方法：
-第6部分：固定碳含量测定方法：第7部分：热失重测定方法：
第8部分：滑动摩擦系数测试方法：；第9部分：取样方法。
本部分为JB/T9141的第7部分。
本部分按照GB/11一2009给出的规则起草本部分代替JB/T9141.7—1999柔性石墨板材才热失重测定方法》，与JB/T9141.7—1999相比主要技术变化如下：
删除了第2章：
分析天平感量改为0.0001g：
试样预处理温度改为（100土2）℃：试样灼烧后移入干燥器中“冷却30min”改为“冷却至室温”。本部分由中国机械工业联合会提出。本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。本部分起草单位：合肥通用机械研究院、宁波易天地信远密封技术有限公司。本部分主要起草人：昊素云、袁奕琳、林剑红、戎哗、王文治。本部分所代替标准的历次版本发布情况为：ZBJ220151989;
JB/T9141.7—1999。

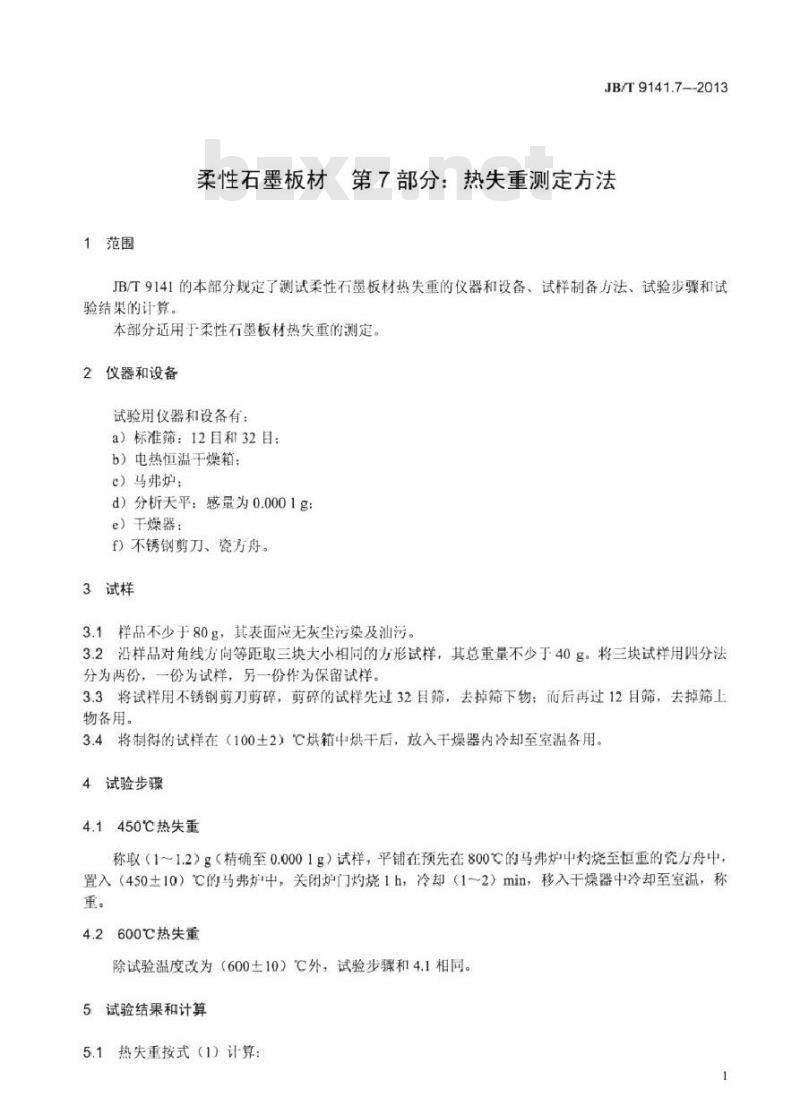

1范围
JB/T9141.7--2013
第7部分：热失重测定方法
柔性石墨板材
JB/T9141的本部分规定了测试柔性石墨板材热失重的仪器和设备、试样制备方法、试验步骤和试验结果的计算。
本部分适用于柔性石墨板材热失重的测定2仪器和设备
试验用仪器和设备有：
a）标准筛：12目和32目：
b）电热恒温于燥箱：
e）马弗炉：
d）分析天平：感量为0.0001g：e）干燥器：
f）不锈钢剪刀、瓷方舟。
3试样
3.1样品不少于80g，其表面应无灰尘污染及汕污。3.2沿样品对角线方向等距取三块大小相同的方形试样，其总重量不少于40g。将三块试样用四分法分为两份，一份为试样，另一份作为保留试样。3.3将试样用不锈钢剪刀剪碎，剪碎的试样先过32目筛，去掉筛下物：而后再过12目筛，去掉筛上物备用。
3.4，将制得的试样在（100土2）℃烘箱中烘干后，放入干燥器内冷却至室温备用。4试验步骤
4.1450℃热失重
称取（1～1.2）g（精确至0.0001g）试样，平铺在预先在800℃的马弗炉中灼烧至恒重的瓷方舟中置入（450土10）℃的马弗炉中，关闭炉门灼烧1h：冷却（1～2）min，移入干燥器中冷却至室温，称重。
4.2600℃热失重
除试验温度改为（600土10）℃外，试验步骤和4.1相同。5试验结果和计算

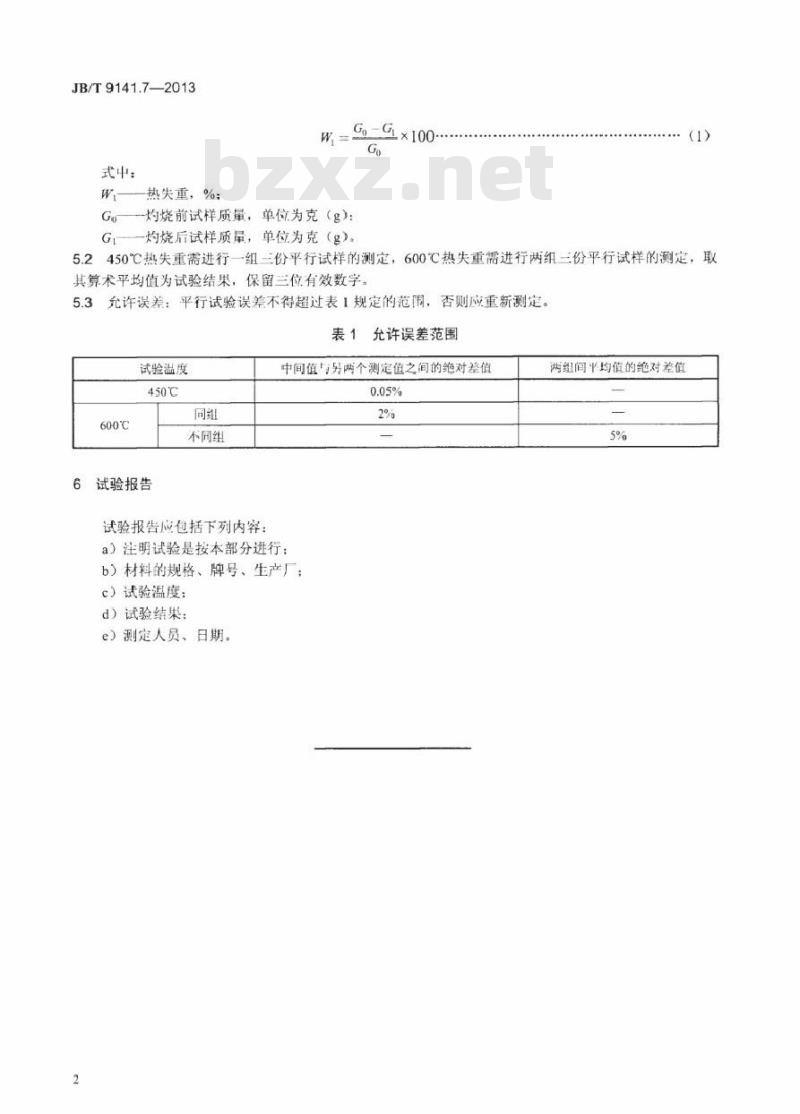

热失重按式（1）计算：
JB/T9141.7—2013
式中：
热失重，%；
G-G×100
灼烧前试样质量，单位为克（g）：Go
G—灼烧后试样质量，单位为克（g）。(1)
2450℃热失重需进行一组三份平行试样的测定，600℃热失重需进行两组三份平行试样的测定，取5.2wwW.bzxz.Net
其算术平均值为试验结果，保留三位有效数字。5.3
允许误差：平行试验误差不得超过表1规定的范围，否则应重新测定。表1允许误差范围
试验温度
450℃
600℃
不同组
试验报告
试验报告应包括下列内容：
中间值与另两个测定值之间的绝对差值0.05%
a）注明试验是按本部分进行；
b）材料的规格、牌号、生产厂：e）试验温度：
d）试验结果：
e）测定人员、日期。
两组间平均值的绝对差值
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
