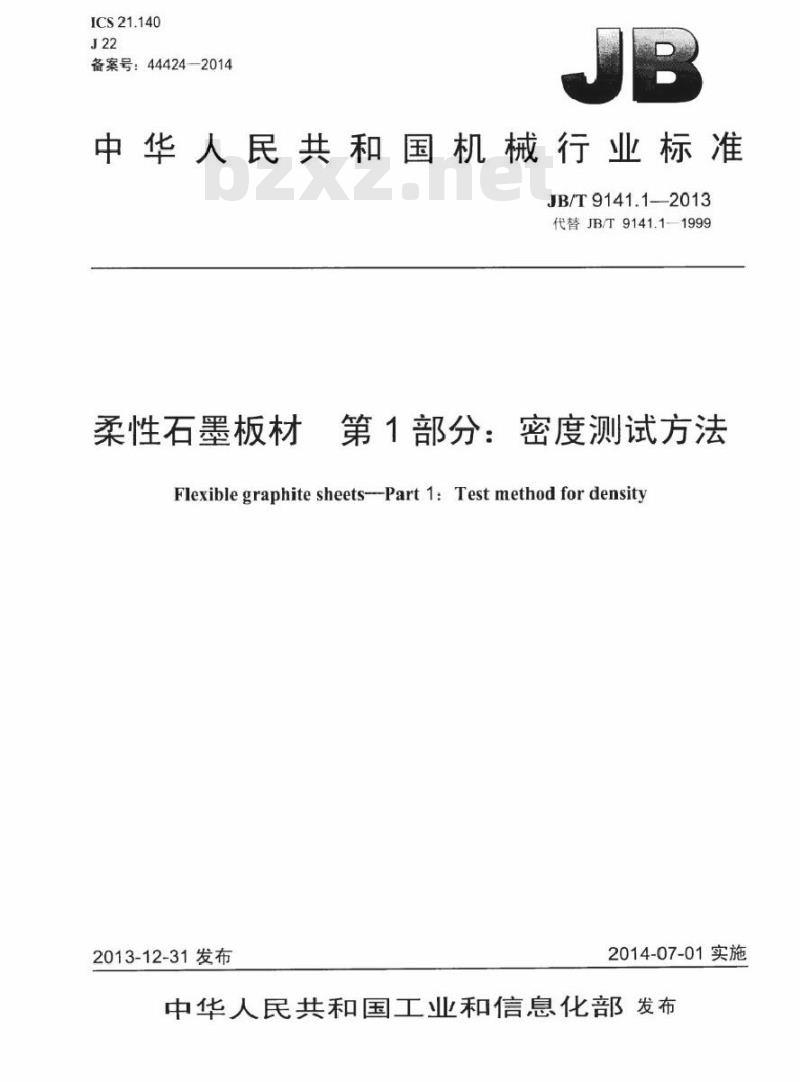

【行业标准】 柔性石墨板材 第1部分密度测试方法

ICS21.140
备案号：44424—2014
中华人民共和国机械行业标准
JB/T9141.1—2013
代替JB/T9141.11999
柔性石墨板材
第1部分：密度测试方法
Flexible graphite sheets-Part 1:Test method for density2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言，

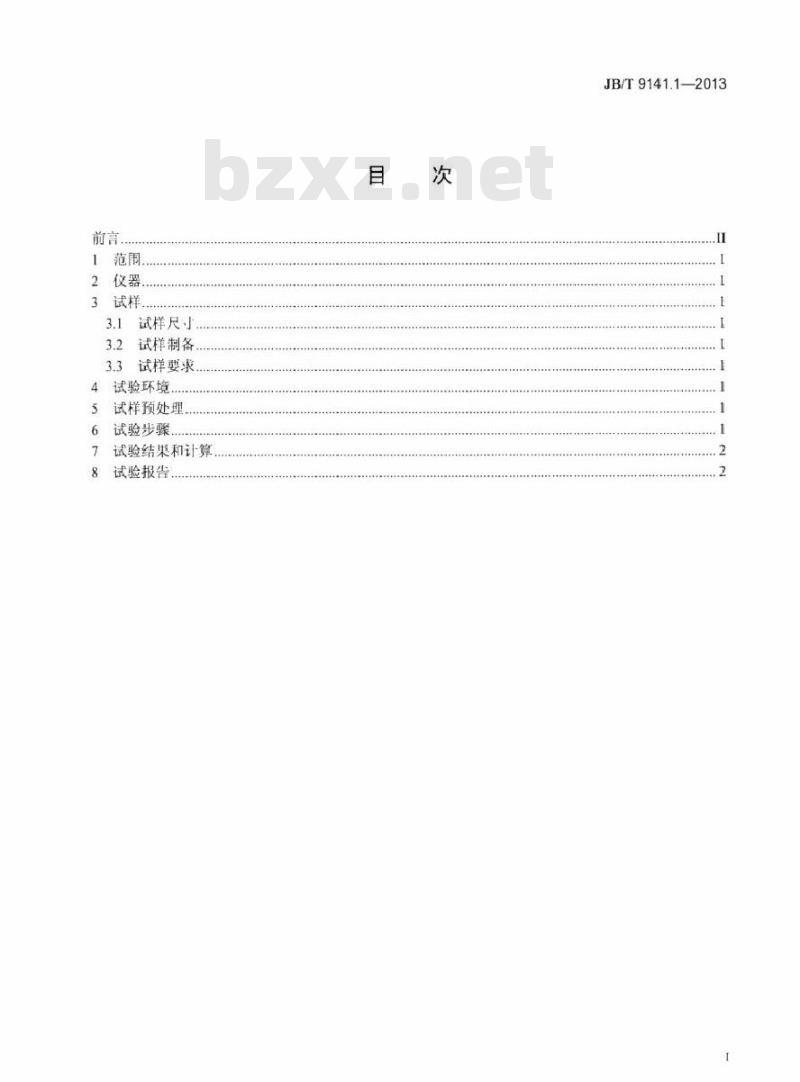

1范围
2仪器..
3试样..
3.1试样尺寸
3.2试样制备
3.3试样要求
4试验环境.
5试样预处理.
试验步骤
试验结果和计算
试验报告
JB/T9141.12013
JB/T9141.12013

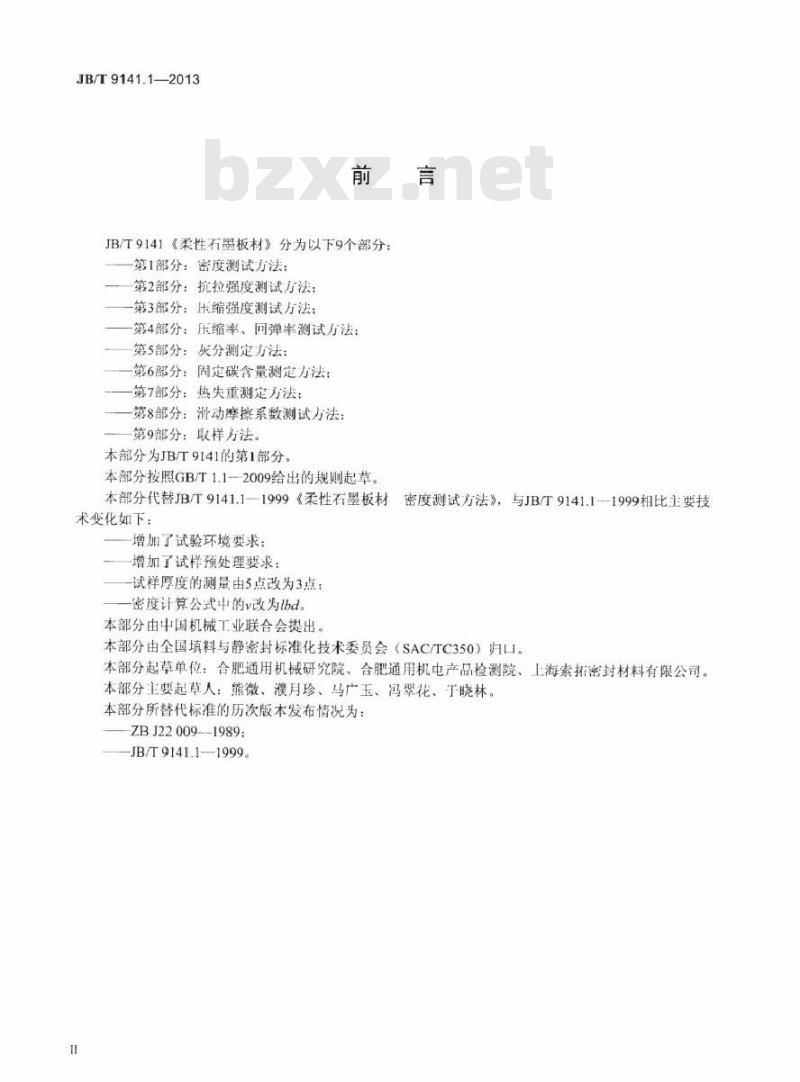

JB/T9141《柔性石墨板材》分为以下9个部分：第1部分：密度测试方法；
第2部分：抗拉强度测试方法；
一第3部分：H缩强度测试方法；一第4部分：压缩率、回弹率测试方法；第5部分：灰分测定方法：
第6部分：固定碳含量测定方法：第7部分：热失重测定方法：
第8部分：滑动摩擦系数测试方法：第9部分：取样月法。
本部分为JB/T9141的第1部分。
本部分按照GB/T1.1-2009给出的规则起草。本部分代替JB/T9141.1-—1999《柔性石墨板材术变化如下：
增加了试验环境要求：
增加了试样预处理要求：
一试样厚度的测量由5点改为3点：密度计算公式中的v改为lbd。
本部分由中国机械工业联合会提出。密度测试方法》，与JB/T9141.1一1999相比主要技本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归。本部分起草单位：合肥通用机械研究院、合肥通用机电产品检测院、上海索拓密封材料有限公司。本部分主要起草人：熊微、濮月珍、马广玉、冯翠花、晓林。本部分所替代标准的历次版本发布情况为：ZBJ22009-1989:
JB/T9141.1-1999。

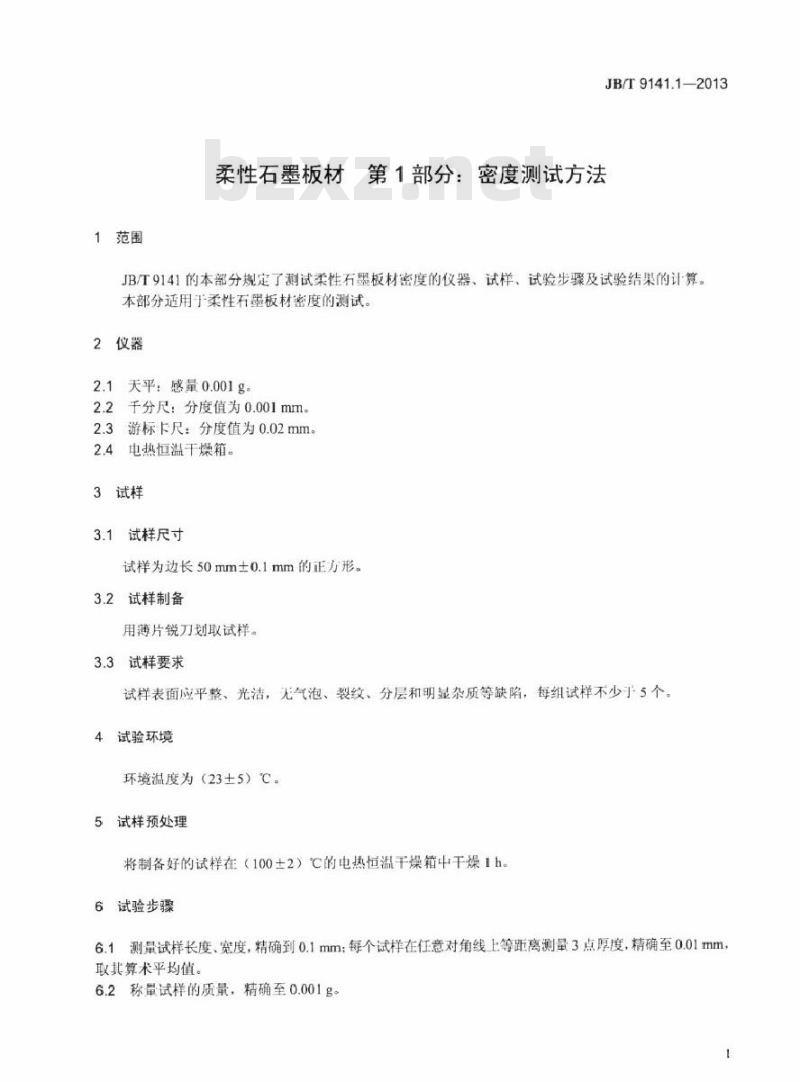

1范围
柔性石墨板材
第1部分：密度测试方法
JB/T9141.1—2013
JBT9141的本部分规定了测试柔性石墨板材密度的仪器、试样、试验步骤及试验结果的计算。本部分适用柔性有数板材密度的测试2仪器
1天平：感量0.001g
2.2于分尺：分度值为0.001mm。3游标卡尺：分度值为0.02mm。
4电热恒温干燥箱。
3试样
试样尺寸
试样为边长50mm士0.1mm的正方形。试样制备
用薄片锐刀划取试样。
3.3试样要求
试样表面应平整、光洁，无气泡、裂纹、分层和明显杂质等缺陷，每组试样不少于5个。4试验环境免费标准bzxz.net
环境温度为（23土5）℃。
试样预处理
将制备好的试样在（100±2）℃的电热恒温干燥箱中干燥1h。试验步骤
6.1测量试样长度、宽度，精确到0.1mm；每个试样在任意对角线上等距离测量3点厚度，精确至0.01mm，取其算术平均值
6.2称量试样的质量，精确至0.001g。JB/T9141.1-2013

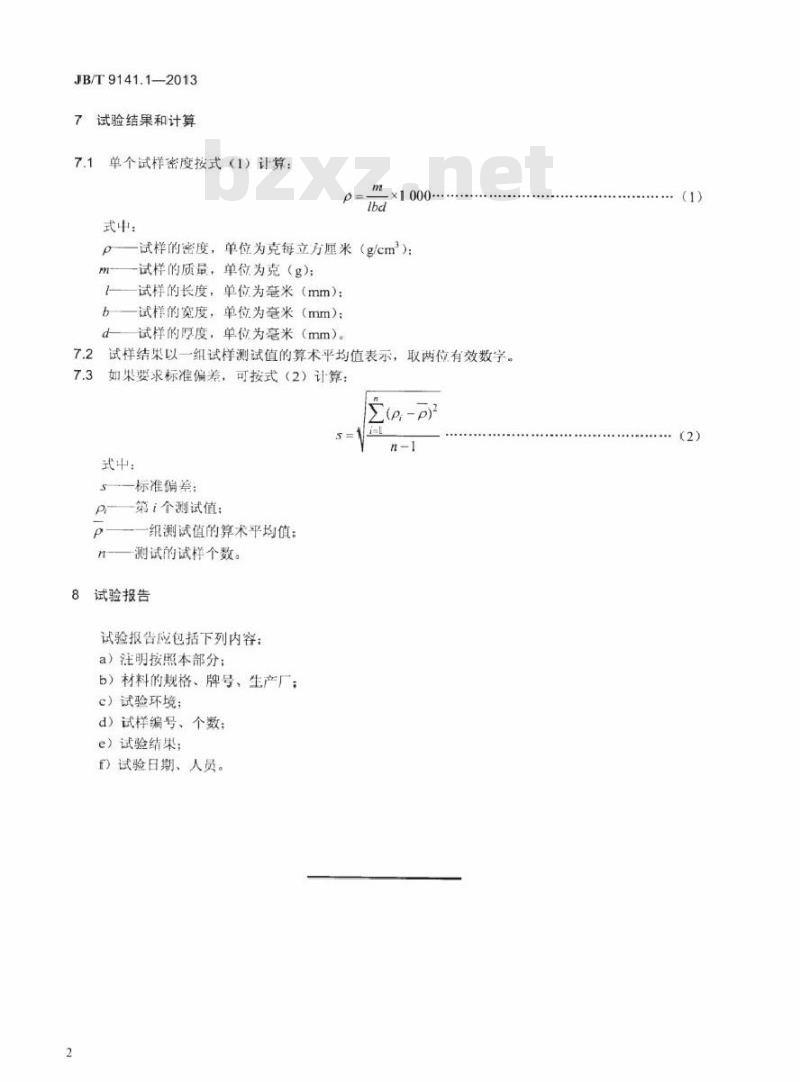

试验结果和计算
单个试样密度按式（1）计算：
式中：
p—试样的密度，单位为克每立方厘米（g/cm）：m
一试样的质量，单位为克（g)；试样的长度，单位为毫米（mm）：试样的宽度，单位为毫米（mm）：试样的厚度，单位为毫米（mm）。试样结果以一组试样测试值的算术平均值表示，取两位有效数字。如果要求标准偏差，可按式（2）计算：(e-p)
式中：
标准偏差：
P——第i个测试值；
一组测试值的算术平均值：
n测试的试样个数。
试验报告
试验报告应包括下列内容：
a）注明按照本部分：
b）材料的规格、牌号、生产厂；e）试验环境：
d）试样编号、个数；
e）试验结果；
f）试验日期、人员。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
