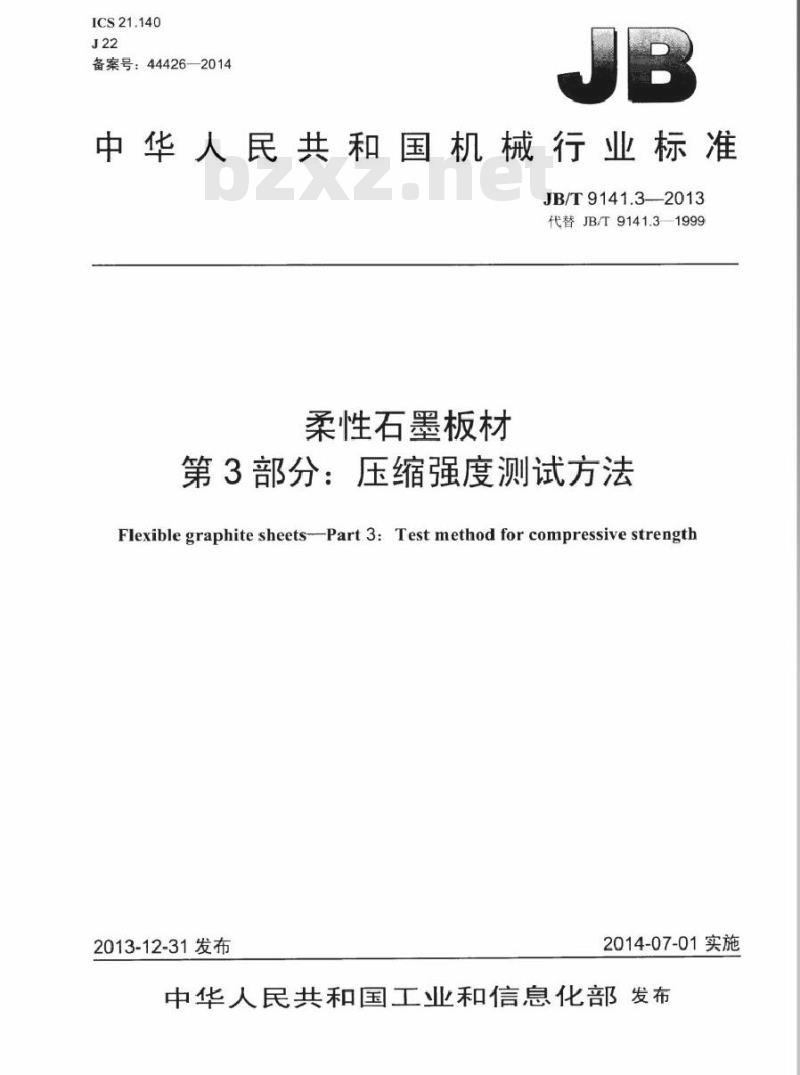

ICS21.140
备案号：44426—2014
中华人民共和国机械行业标准
JB/T9141.3—2013
代替JB/T9141.3—1999
柔性石墨板材
第3部分：压缩强度测试方法
Flexible graphite sheets-Part3:Test method for compressive strength2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前言

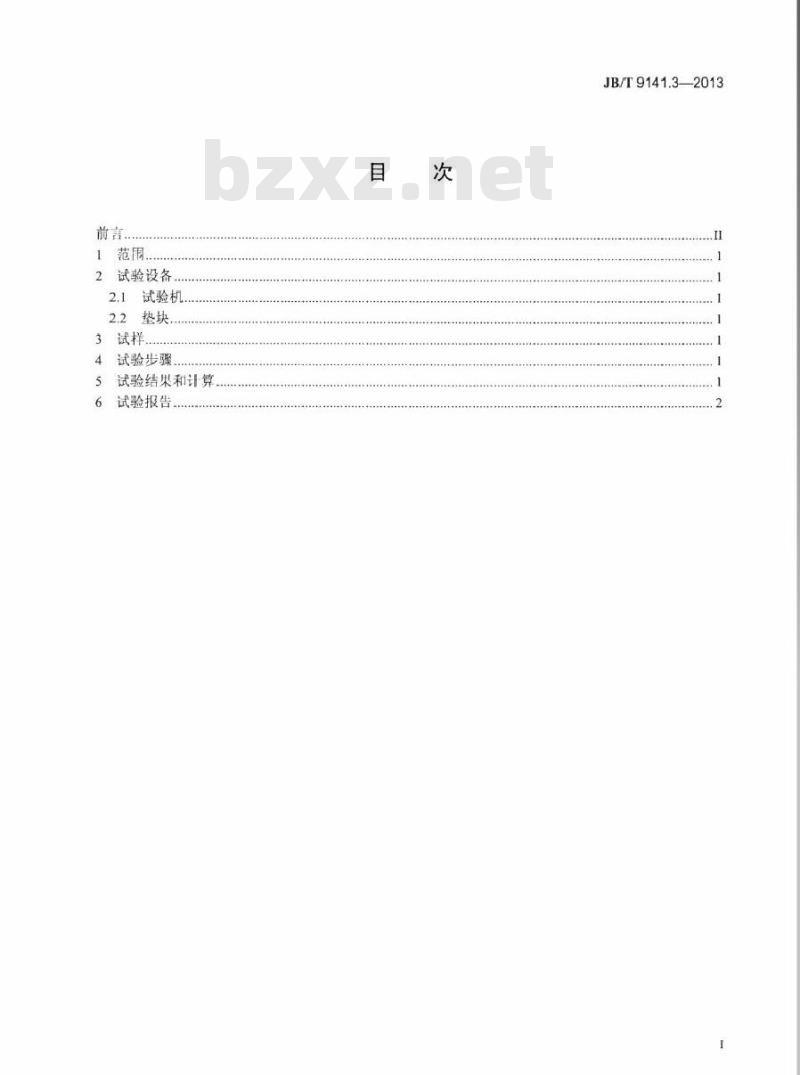

2试验设备.
2.1试验机
2.2垫块
4试验步骤
试验结果和计算
试验报告，
JB/T9141.3—2013
JB/T9141.32013

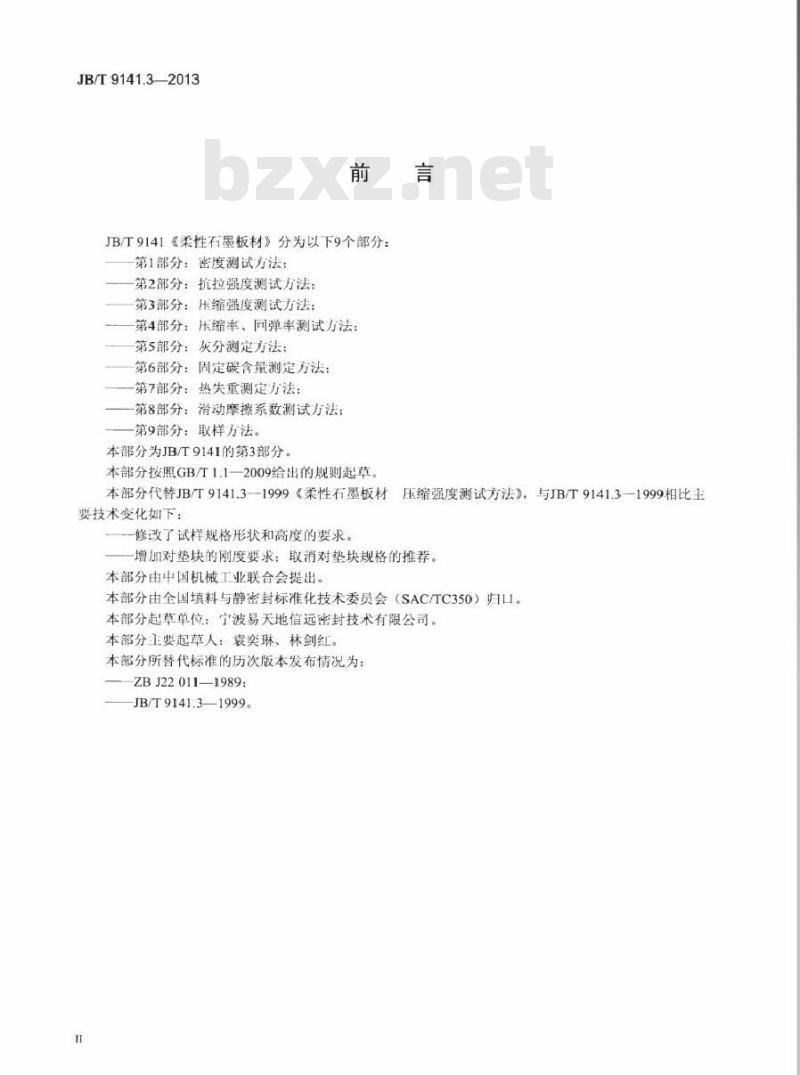

JB/T9141《柔性石墨板材》分为以下9个部分：第1部分：密度测试方法：
第2部分：抗拉强度测试方法：
第3部分：压缩强度测试方法；
第4部分：压缩率、回弹率测试方法；第5部分：灰分测定方法；
第6部分：固定碳含量测定方法：一第7部分：热失重测定方法：
第8部分：滑动摩擦系数测试方法：第9部分：取样方法。
本部分为JB/T9141的第3部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分代替JB/T9141.3-1999《柔性石墨板材压缩强度测试方法》，与JB/T9141.3-1999相比主要技术变化如下：
一修改了试样规格形状和高度的要求。一增加对垫块的刚度要求；取消对垫块规格的推荐。本部分由中国机械工业联合会提出。本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。本部分起草单位：宁波易天地信远密封技术有限公司。本部分主要起草人：袁奕琳、林剑红。本部分所替代标准的历次版本发布情况为：ZBJ22011—1989:
JB/T9141.3—1999。

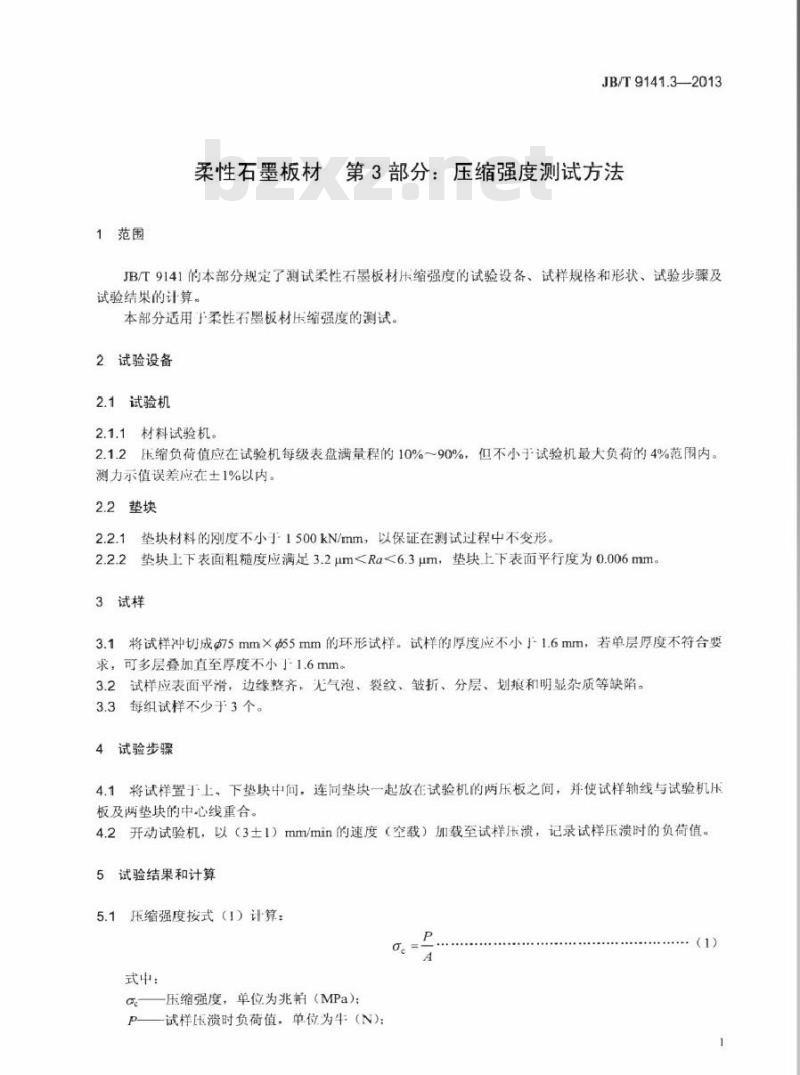

1范围
JB/T9141.3—2013Www.bzxZ.net
第3部分：压缩强度测试方法
柔性石墨板材
JB/T9141的本部分规定了测试柔性石墨板材压缩强度的试验设备、试样规格和形状、试验步骤及试验结果的计算。
本部分适用柔性石婴板材压缩强度的测试2试验设备
2.1试验机
2.1.1材料试验机。
2.1.2压缩负荷值应在试验机每级表盘满量程的10%～90%，但不小于试验机最大负荷的4%范围内。测力示值误差应在土1%以内。
2.2垫块
2.2.1垫块材料的刚度不小于1500kN/mm，以保证在测试过程中不变形。2.2.2垫块上下表面粗糙度应满足3.2μm3.1将试样冲切成@75mm×@55mm的环形试样。试样的厚度应不小于1.6mm，若单层厚度不符合要求，可多层登叠加直至厚度不小了1.6mm。3.2试样应表面平滑，边缘整齐，无气泡、裂纹、皱折、分层、划兼和明显杂质等缺陷。3.3每组试样不少于3个。
4试验步骤
4.1将试样置于上、下垫块中问，连同垫块一起放在试验机的两压板之间，并使试样轴线与试验机压板及两垫块的中心线重合
4.2开动试验机，以（3土1）mm/min的速度（空载）加载至试样压溃，记录试样压溃时的负荷值。5试验结果和计算
5.1压缩强度按式（1）计算：
式中：
ae压缩强度，单位为兆帕（MPa)：P一试样压溃时负荷值，单位为牛（N)：P
JB/T9141.3—2013

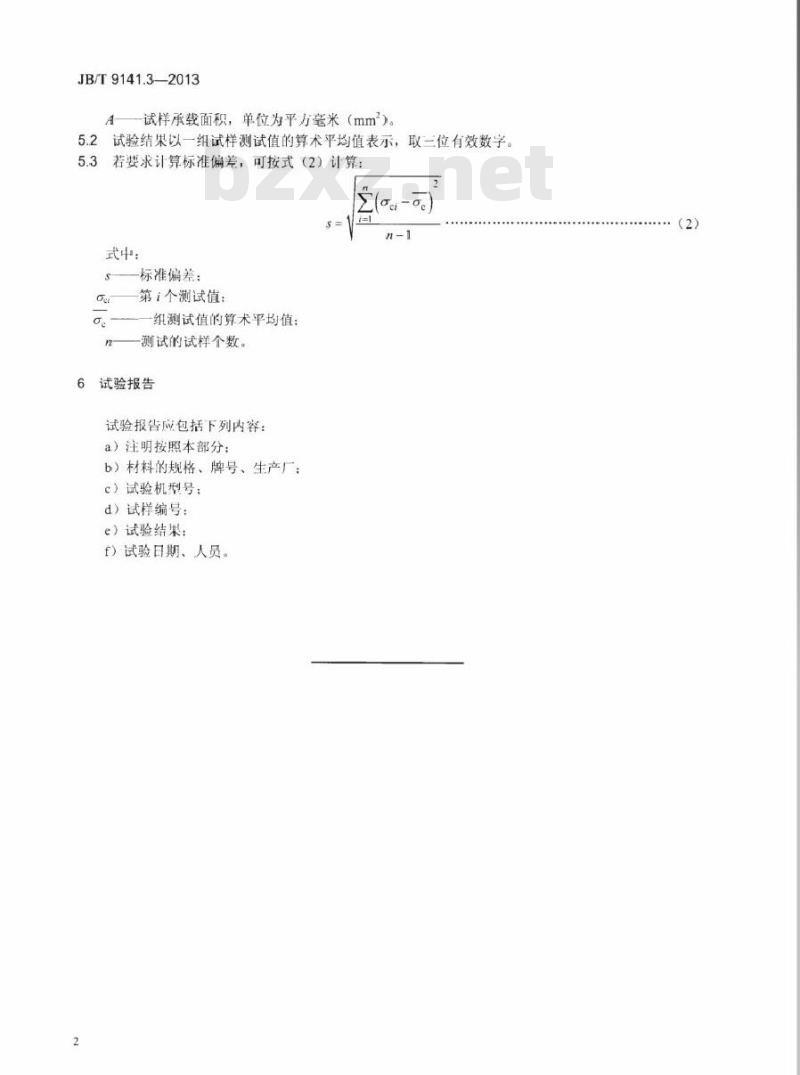

A一试样承载面积，单位为平方毫米（mm）2试验结果以一组试样测试值的算术平均值表示，取三位有效数字5.2
3若要求计算标准偏差，可按式（2）计算：5.3
式中：
-标准偏差：
第1个测试值：
组测试值的算术平均值：
n———测试的试样个数。
试验报告
试验报告应包括下列内容：
a）注明按照本部分：
b）材料的规格、牌号、生产厂：c）试验机型号；
d）试样编号：
e）试验结果；
f）试验日期、人员。
