【行业标准】 柔性石墨板材 第2部分抗拉强度测试方法

ICS21.140
备案号：444252014

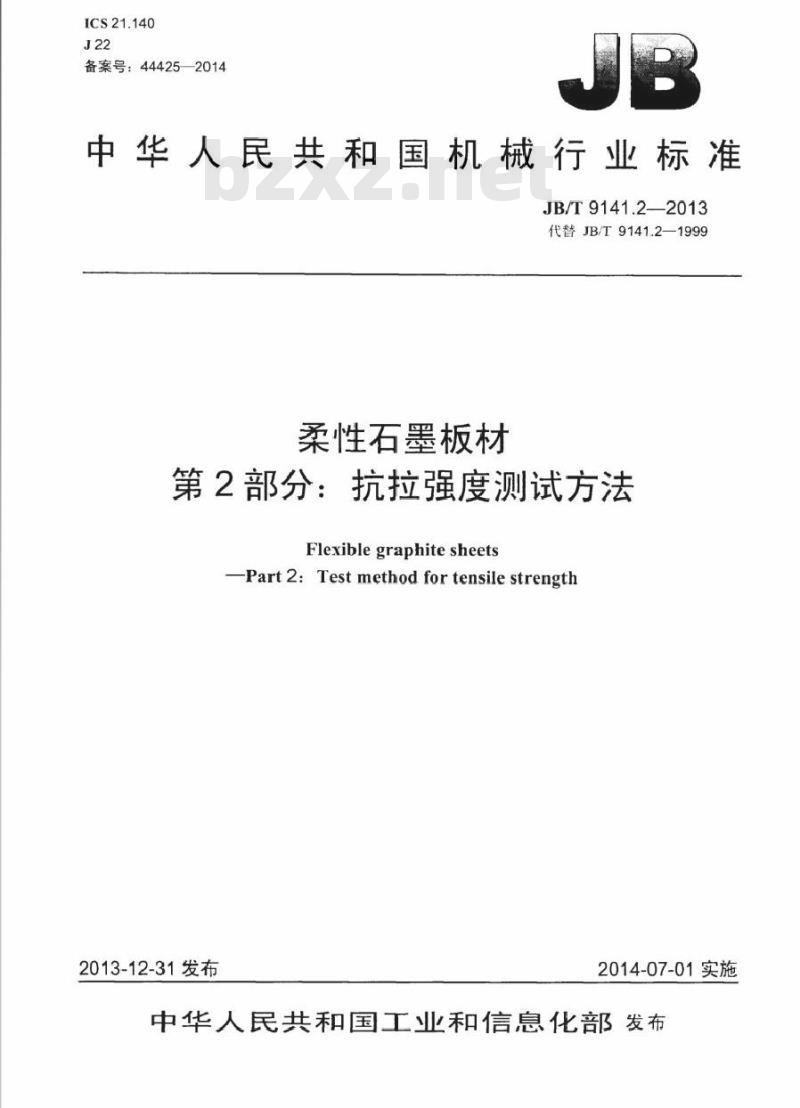

中华人民共和国机械行业标准
JB/T9141.2—2013
代替JB/T9141.2—1999
柔性石墨板材
第2部分：抗拉强度测试方法bzxZ.net
Flexiblegraphitesheets
Part2:Test method for tensile strength2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布前音

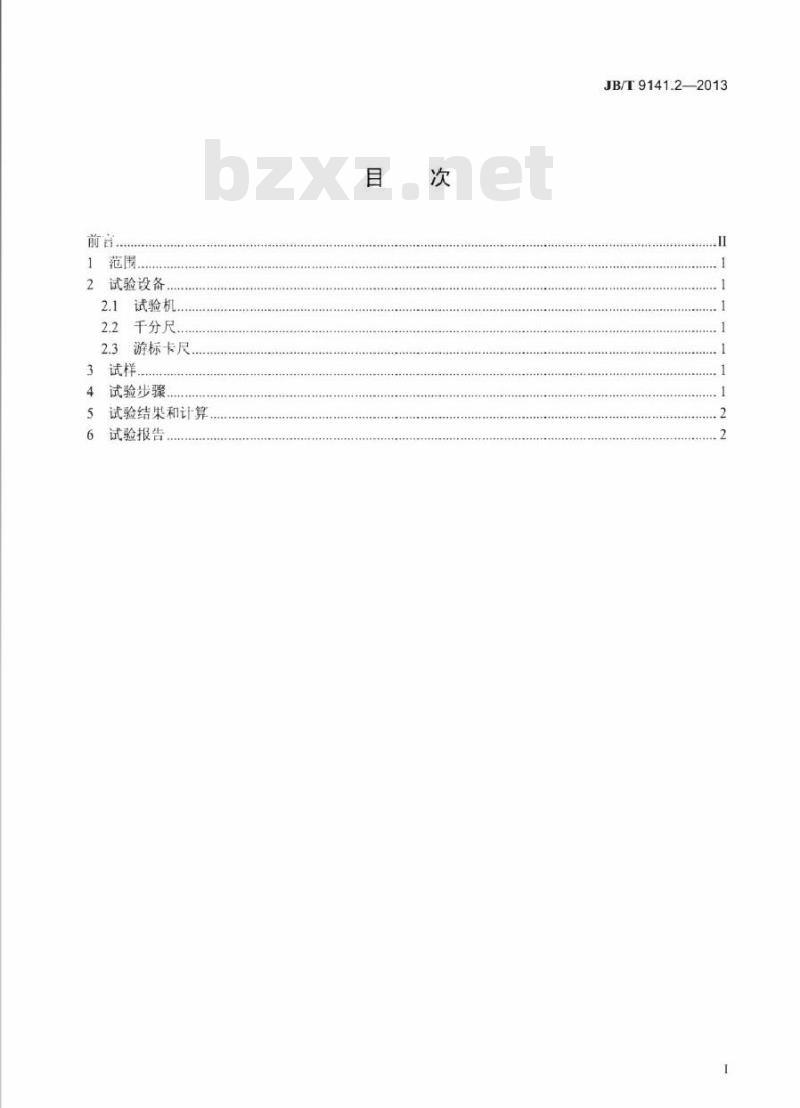

2试验设备
2.1试验机
2.2千分尺．
2.3游标卡尺
4：试验步骤
试验结果和计算
试验报告
JB/T9141.2—2013
JB/T9141.2—2013

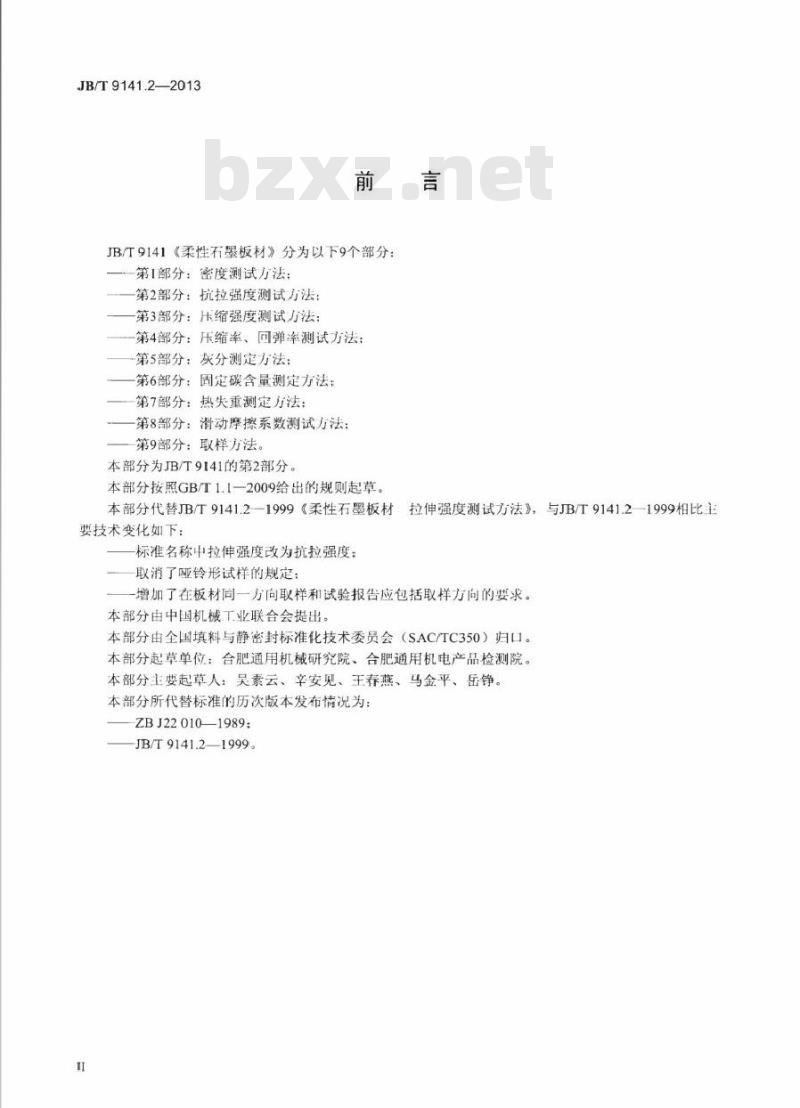

JB/T9141《柔性石墨板材》分为以下9个部分：第I部分：密度测试方法：
第2部分：抗拉强度测试方法：
第3部分：缩强度测试方法：
一第4部分：压缩率、回弹率测试方法：第5部分：灰分测定方法：
第6部分：固定碳含量测定方法：第7部分：热失重测定方法：
第8部分：滑动摩擦系数测试方法：第9部分：取样方法。
本部分为JB/T9141的第2部分。
本部分按照GB/T1.1一2009给出的规则起草。拉伸强度测试方法》，与JB/T9141.2本部分代替JB/T9141.2-1999《柔性石墨板材一1999相比至
要技术变化如下：
标准名称中拉伸强度改为抗拉强度：取消了函铃形试样的规定：
一增加了在板材同一方向取样和试验报告应包括取样方向的要求。本部分由中国机械工业联合会提出。本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。本部分起草单位：合肥通用机械研究院、合肥通用机电产品检测院。本部分主要起草人：吴素云、辛安见、王春燕、马金平、岳铮。本部分所代替标准的历次版本发布情况为：ZBJ22010—1989:
JB/T9141.2—1999
1范围
JB/T9141.2—2013

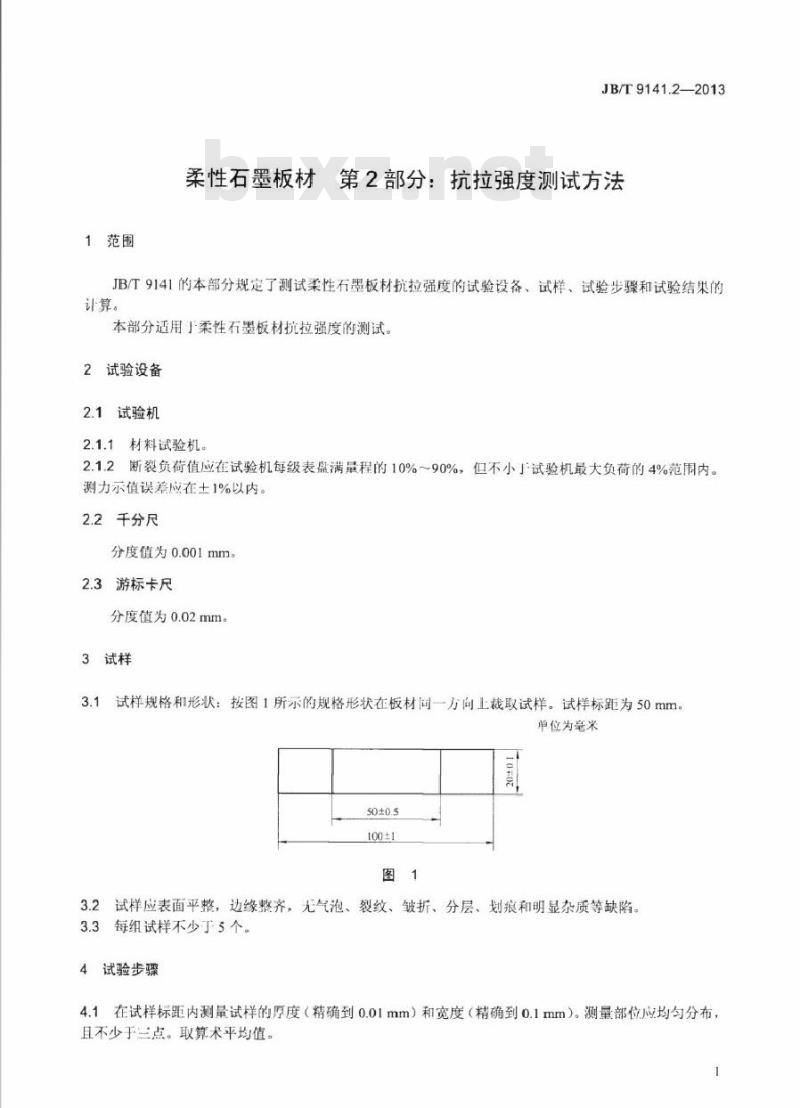

柔性石墨板材第2部分：抗拉强度测试方法JB/T9141的本部分规定了测试柔性石墨板材抗拉强度的试验设备、试样、试验步骤和试验结果的计算。
本部分适用于柔性石墨板材抗拉强度的测试。2试验设备
2.1试验机
材料试验机。
2.1.2断裂负荷值应在试验机每级表盘满量程的10%～90%，但不小」试验机最大负荷的4%范围内。测力示值误差应在土1%以内。
2千分尺
分度值为0.001mm。
2.3游标卡尺
分度值为0.02mm。
3试样
试样规格和形状：按图1所示的规格形状在板材同一方向上裁取试样。试样标距为50mm。3.1
单位为毫米
100±1
2试样应表面平整，边缘整齐，无气泡、裂纹、皱折、分层、划痕和明显杂质等缺陷3.2
每组试样不少于5个。
4试验步骤
4.1在试样标距内测量试样的厚度（精确到0.01mm）和宽度（精确到0.1mm）。测量部位应均匀分布，且不少于三点。取算术平均值。JB/T9141.2—2013

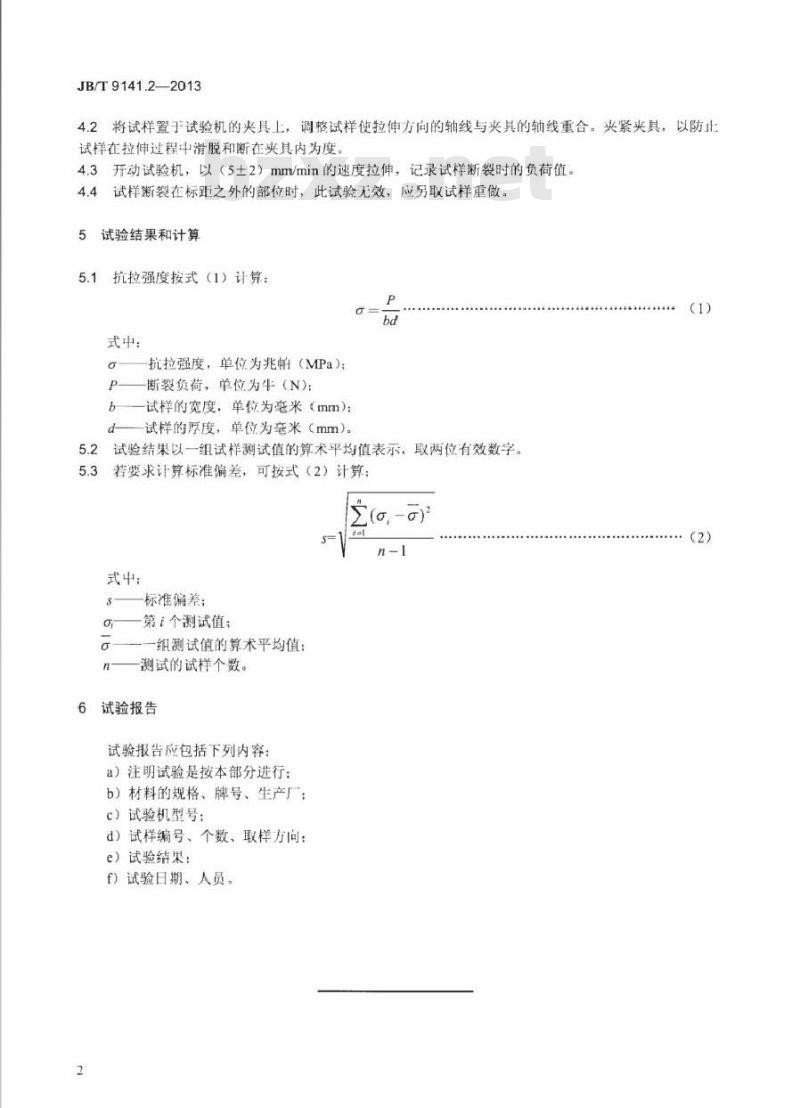

2将试样置于试验机的夹具上，调整试样使拉伸方向的轴线与夹具的轴线重合。夹紧夹具，以防止4.2
试样在拉伸过程中滑脱和断在夹具内为度。4.3开动试验机，以（5土2）mm/min的速度拉伸，记录试样断裂时的负荷值。4.4试样断裂在标距之外的部位时，此试验无效，应另取试样重做。5试验结果和计算
5.1抗拉强度按式（1）计算：
式中：
抗拉强度，单位为兆帕（MPa）：断裂负荷，单位为牛（N)：
b一试样的宽度，单位为毫米（mm）：d一试样的厚度，单位为毫米（mm）。P
5.2试验结果以一组试样测试值的算术平均值表示，取两位有效数字。5.3若要求计算标准偏差，可按式（2）计算：9
式中：
标准偏差：
第个测试值
-组测试值的算术平均值：
测试的试样个数。
6试验报告
试验报告应包括下列内容：
a）注明试验是按本部分进行：
b）材料的规格，牌号、生产厂：c）试验机型号：
d）试样编号、个数、取样方向：e）试验结果：
f）试验日期、人员。
（2）
