【国家标准】 粮油储藏 粮情测控系统 第1部分：通则

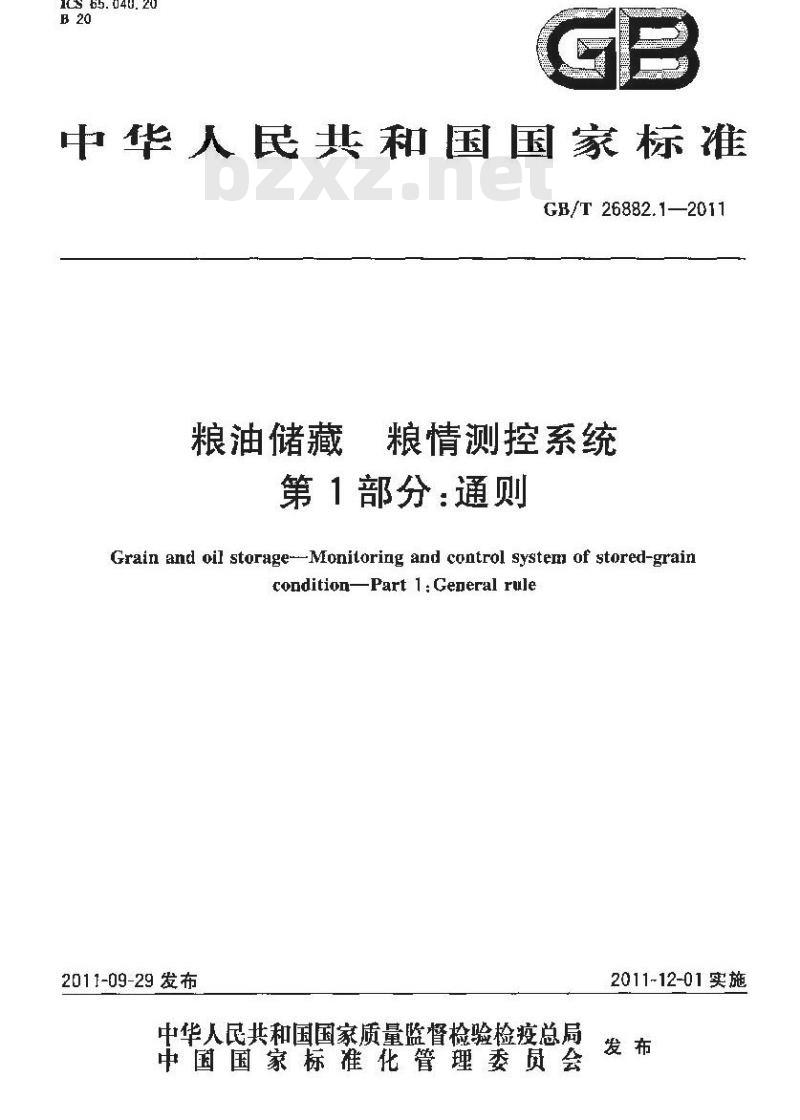

ICS65.040.20
中华人民共和国国家标准
GB/T26882.1—2011
粮油储藏
粮情测控系统
第1部分：通则
Grain and oil storage--Monitoring and control systen of stored-graincondition-Part 1:General rule2011-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-12-01实施

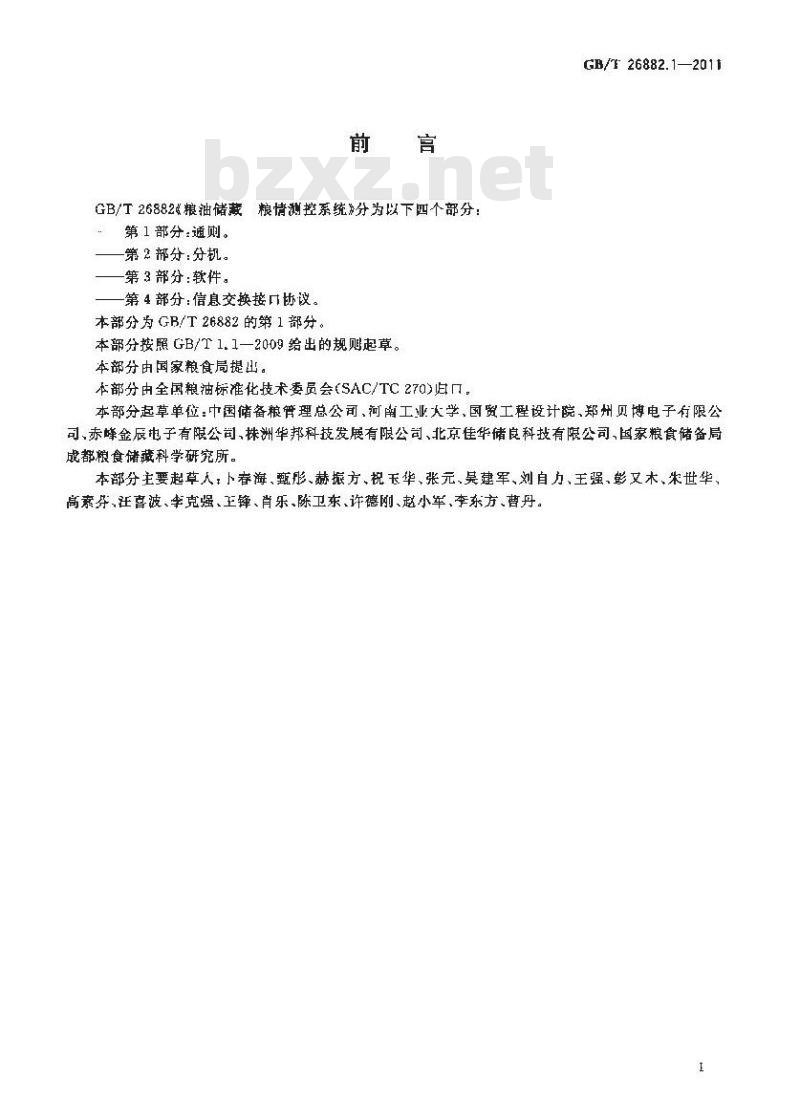

GB/T26882粮油储藏粮情测控系统》分为以下四个部分：第1部分通则。
—第 2 部分:分机。
一第3部分：软件。
-第4部分：信息交换接口协议。本部分为GB/T26882的第1部分，本部分按照GB/T1.1—2009给出的规起草。本部分由国家粮食局提出。
本部分由全国粮油标准化技术委员会(SAC/TC 270)归口,GB/T26882.1—2011
本部分起草单位：中国储备粮管理总公司，河南工业大学，国贸工程设计院,郑州贝博电子有限公司，赤峰金辰电子有限公司、株洲华邦科技发展有限公司、北京佳华储良科技有限公司、国家粮食储备局成都粮食储藏科学研究所。
本部分主要起草人，卜春海、甄彤、赫振方、祝玉华、张元吴建军、刘自力、王强，彭又木、朱世华、高素弃汪波、李克强、王锋、肖乐、陈卫东，许德刚、越小军李东方、曹丹。正

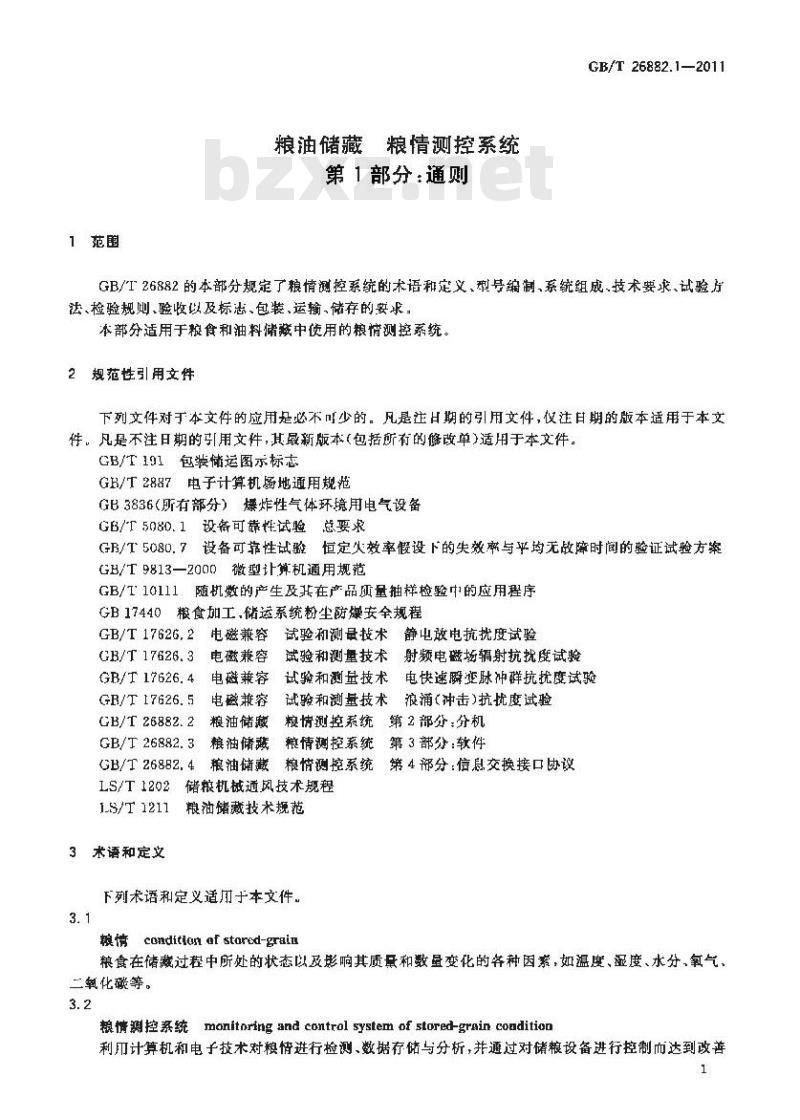

1范围
粮油储藏粮情测控系统
第1部分：通则
GE/T26882.12011
GB/T26882的本部分规定了粮情测控系统的术语和定义、型号编制，系统组成.技术要求、试验厅法、检验规则、验收以及标志、包装，运输、储存的要求。本部分适用于粮食和油料储践中使用的粮情测控系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是日期的引用文件，仅注甘期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2887电子计算机肠地通用规范GB3836（所右部分）爆炸性气体环境用电气设备GB/T5080.1设备可靠性试验总要求GB/T5080.7设备可靠性试验恒定火效率假设下的失效率与平均无故障时间的验证试验方案GB/T9813一2000微型让算机通用规范GB/T10111随机数的产生及其在产品质量抽样检验中的应用程序GB17440粮食加工，储运系统粉尘防爆安全规程GB/T 17626,2电磁兼容
GB/T 17626.3电磁兼容
GB/T 17626.4
电磁兼容
GB/T 17626.5电磁兼容
GB/T26882.2粮油储藏
GB/T26882.3粮油储藏
试验和测量技术静电放电抗扰度试验试验和测量技术射频电磁场辐射抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验试验和测基技术浪涌（冲击)抗扰度试验第2部分：分机
粮情测控系统
粮情测控系统
GB/T26882.4粮油藏
粮情测控系统
LS/T1202储粮机械通风技术规程LS/T 1211
3术语和定义
粮油储藏技术规范
下列术语和定双适即于本文件，3.1
condition af stared-grain
第3部分：软件
第4部分：信息交换接口协议
粮食在储戴过程中所处的状态以及影响其质景和数量变化的各种因素，如温度，湿度、水分，氧气、二氧化碳等。
粮情测控系统monitoringand control system of stored-graincondition利用计算机和电子技术对粮情进行检测、数据存储与分析，并通过对储粮设备进行控制而达到改善GB/T 26882.1—2011

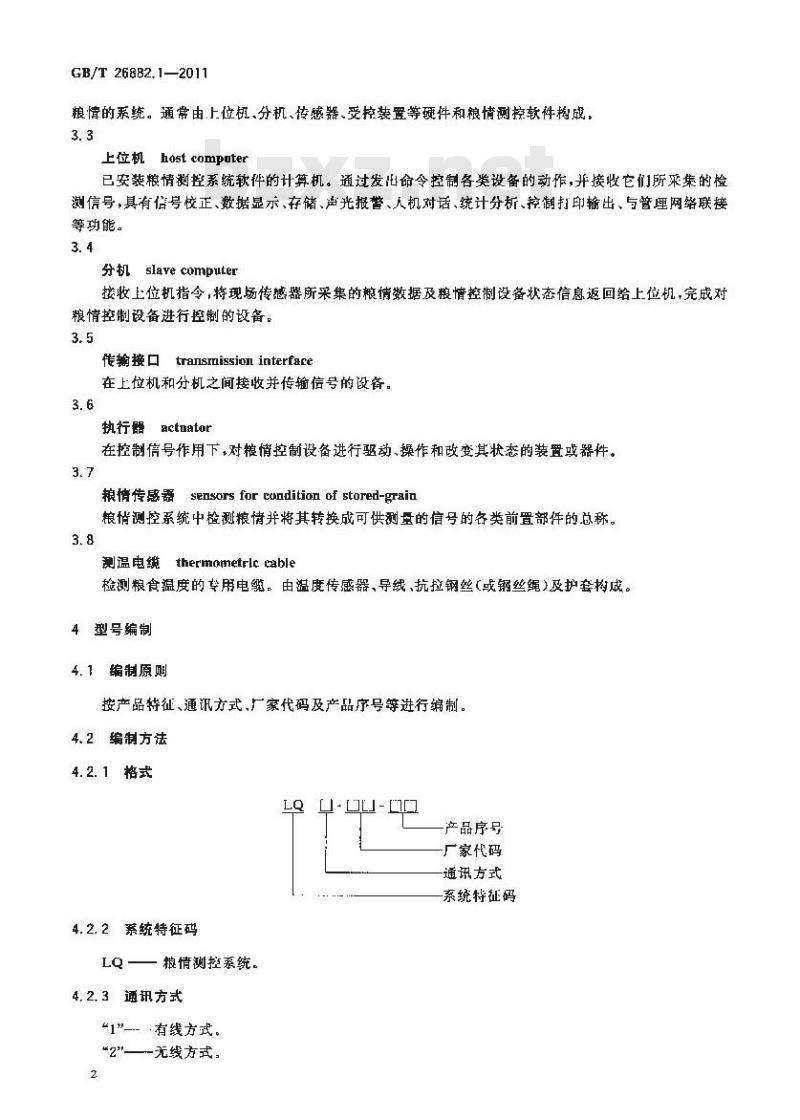

粮情的系统。通常由上位机、分机、传感器、受控装置等硬件和粮情测控软件构成，3.3
上位机host compoter
已安装粮情测控系统软件的计算机。通过发出命令控制各类设备的动作，并接收它们所采集的检测信号，具有信号校正、数据显示，存储、声光抵警、人机对话、统计分析、控打印输出、与管理网络联接等功能。Www.bzxZ.net
分机slave computer
接收上位机指令，将现场传感器所采集的粮情数据及粮情控制设备状态信息返回给上位机，完成对粮情控制设备进行控制的设备。3.5
传输搬口
transrnission interface
在上位机和分机之间接收并传输信号的设备。3.6
actuator
热行器
在控制信号作用下，对粮情控制设备进行驱动、操作和改变其状态的装置或器件。3.7
粮情传感器
sensors for cunditian of stored-grain粮情测控系统中检测粮情并将其转换成可供测虽的信号的各类前置部件的总称。3.8
测温电缆
thermometrlc cable
检测粮食温度的专用电缆。由温度传感器、导线、抗拉钢丝（或钢丝绳)及护套构成。4型号编制
4. 1 编制原则
按产品特征、通讯方式、厂家代码及产品序号等进行编制。4. 2编制方法
4. 2. 1 格式
D-U-D
产品序号
厂家代码
通讯方式
系统特征码
4.2.2系统特征码
一粮情测控系统。
4.2.3通讯方式
“1\-有线方式。
\2\—无线方式，
其他通讯方式。
4.2.4厂家代码
用汉语拼音表示，由产品生产厂家定义，4.2.5产品序号
用阿拉伯数字表示，由产品生产厂家定义。5系统组成

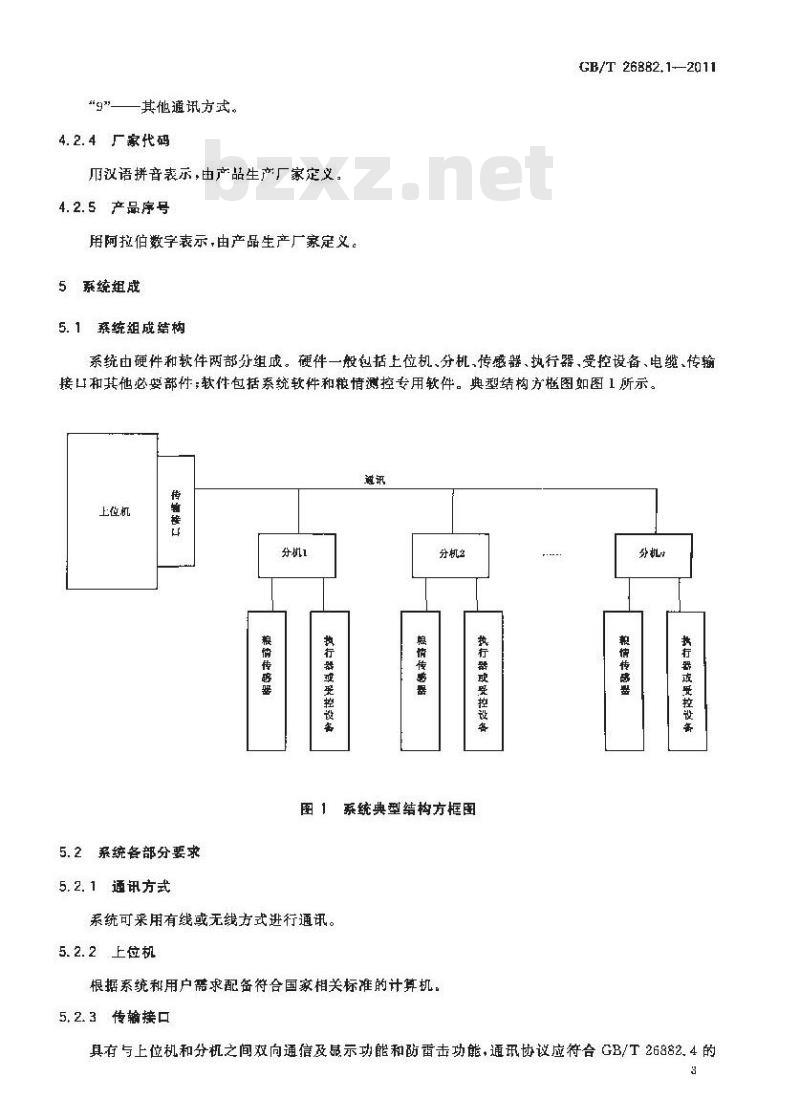

5. 1 系统组成结构
GB/T 26882.1-2011
系统由硬件和软件两部分组成。硬件一般包括上位机、分机，传感器、执行器，受控设备、电缆、传输接口和其他必要部件；软件包括系统软件和粮情测控专用软件。典型结构方框图如图1所示。传物接4
上位机
5.2系统各部分要求
5.2. 1 通讯方式
粮你传感器
分机1
执行器变受指设备
分机2
感愉传感器
找行器欧受控设备
图1系统典型结构方框围
系统可采用有线或无线方式进行通讯。5.2.2上位机
根据系统和用户需求配备符合国家相关标准的计算机。5.2.3传翰接口
持行器成受控设备
具有与上位机和分机之间双向通信及显示功能和防雷击功能，通讯协议应符合GB/T268名2.4的3
GB/T26882.1—2011
要求。
5.2. 4 分机
系统中的分机,应符合 GB/T 26882. 2 的要求。5. 2. 5测温电缆
采用符合国家标准的绝缘和护套材料，用于成品粮的电缆护套宜采用符合食品卫生要求的聚乙烯或聚丙烯材料。绝缘和护套应完整连续，无缺陷；表面平整光滑，厚度均匀；传感器件应焊接华固，感挂部件应坚固耐用；电缆两端和引线连接处应做密封处理：电缆应加钢丝(或丝绳）以增加其整体的抗拉强度；机械性能，电性能稳定，耐老化、耐低温，使居寿命长。平房仓电缆拉力应不小于2.0kN（装粮高度6以下），当装粮高度超过6m时，应根据装粮的高度相应地增加电缆的抗拉强度，筒简仓、浅圆仓电缆拉力应不小于T(kN)电缆拉力了的确定参见附录A。5.2.6软件
5.2.6.1系统软件
a）采用流行的计算机操作系统；b）采用关系型数据库系统。
5.2. 6.2应用软件
应符合GB/T26882.3的要求。
5. 2.7传感器布置原则
5.2.7.1粮温传感器
按照不间仓型，粮温传感器的布置原则如下：a）平房仓水平方向测温电缆行列间距不人于5m，垂直方向行列间距不大于2m，距粮面、仓底，仓壁0.3m~0.5m。
b）浅圆仓、立简仓测温电缆按环形布置，水平方向相邻电缆间距不大了5m，垂直方向间距不人于3m，距粮面、仓底、简壁0.3m~0.5m。c）其他仓型拳照以原则布置，
5.2.7.2仓温，仓湿传感器
按照不同仓型，仓温、色湿传器的布置源则如下：a）平房仓每个廉间内设瀛度、湿度传感器各1只，布置于粮面（改计装粮面）上空间的中心位置。b）立饰仓每个独立的单仓和星仓内分别设温度、湿度传感器各1只，布置于赖面（设计装粮面）上空间的中心位置。
浅圆仓每个独立的单仓内设温度、湿度传感器各1只，布置下粮面（设计装粮面）上空间的中心c
位置。
d）其他仓型参照以上原则布置。5.2.7.3气温、气涅传感器
在库区内空旷地带设置百叶箱，内置温度、壶度传器各1只，布置于距地面1.5处。4
5.2.7.4其他粮情检测传感器
如水分、仓虫、磷化氢、氧气、二氧化碳等传感器根据帮要合理布置。6技术要求
6.1—般要求
GB/T 26882.1-2011
系统应符合本标准的规定，系统中的各设应符合其相关标准的规定，并按照经规定程序批准的图样及文件制造和成套。
6.2运行环境要求
用于挖制室和机房的设备的工作条件：6.2.1
环境温度：-10℃～十45℃;
环境湿度：相对湿度40%～90%，且不得疑露，大气压力:80kPa～106kPa;
GB/T2887的有关规定。
用于粮仓内、外的设备的工作条件：环境温度：40℃～+60℃；
相对褪度：不大于95为
大气压力：80kPa~106kPa
磷化氢气体浓度：不大于2500mL/rm（仅限于粮仓内设备）。6.3
运行电源要求
用于控制室和机房设备的交流电源：a
额定电压：220V/380V,允许偏差士10%；谐被：不大于5%；
频率：50Hz,允许偏差±5%
用于仑内、仓外设备的交流电源：6.3.2
额定电压:36V/127V/220V/380V.充许偏差士15%#谐波，不大于10%；
频率：50Hz允许偏差士5%。
直流供电电源：
远程供电电压:9V~36 V,允许偏差土15%;b)
就地供电电压:5 V,6 V.9 V,12 V,15 V,18 V.24 V,36 V。充许偏差士15%。6.4基本功能
粮情检测
6.4.1.1其备检测温度、湿度.其他指标和受控设备状态的功能。6.4.1.2其备定时邀测、实时检测的功能。6.4.2粮情分析
6.4.2.1具备自动分析、判断粮食储藏状态，标示粮情异常部位和异带值的功能。5
GB/T26882.1—2011
6.4.2.2具有不同日期和不同仓房粮情对比功能。6.4,2.3具备预测粮情变化趋势的功能。6.4.3数据存储与检案
具备粮情数据存储、历史数据查询和网络共享功能6.4.4数据显示
其备粮情数据表格与图形等方式显示的功能。6.4,5数据打印
具备粮情数据表格与图形等方式的打印功能。6. 4.6报蓄
6、4.6.1具备人工设定温度和度报警限值和超限报警边能，6.4.6.2具备根据LS/T1211和LS/T1202等储粮技术要求进行分析的自动报警功能。6. 4. 7粮情控制
具备根据I.S/T1211和T.S/T1202等储粮技术要求和相应的分析结果，对系统受控设备进行实时控制的功能。
6. 4. 8故障诊断
具备系统本身故障白行诊断的功能。6.4.9网络功能
具备与用户局域网络和国家有关粮食萨理网络联网运行的功能。6. 4. 10扩充功能
具备检测水分、仓虫、磷化氢，氧气、二氧化碳等指标的功能。6.5主要技术指标
6. 5. 1系统容量
6.5. 1. 1 粮温检测点数量:≥10 000个。6.5.1.2湿度检测点数量：2500个。6.5.1.3水分检测点数量:22 000 个。6, 5. 1. 4仓虫检测点数量:≥2 000 个。6. 5. 1, 5 磷化氢浓度检测点数量;≥500 个。6.5.1.6氧气浓度检测点数量：2500个。二氧化碳浓度检测点数量：2500个。6. 5. 1. 7
6.5.1.8分机数日应根据仓库内仓房分布、仓房面积等实际情况合理设定。宜在4.8,16、32中选取6.5.1.9受控设备数量宜在8、16.32.61、128中选取，被中继器等设备分隔成多段的系统中，每段充许接人的数量宜在8、16.32.64、128中选取。6
6.5.2系统粮情检测范围
系统各粮情测定指标检测范围、误差要求见表1。表1察统检测范围、误差要求
检测指标
检测范因
— 40-→60
(-3550)
相对湿
10~-99
(7~16)
0头～500头
磷化数
0~2500
注：用户可想据当陷实际情况决定按情测控系统的检测范围、检测误着的要求，6.5.3检测速度
从发出检测指令到显示结果输出的速度应不小于50点/s。6.5.4控制响应时间
从发出控制指令到受控设施响应的时间成不大于108。6.5.5通信距离
GB/T26882.1--2011
一氧化碳
0~-100
上位机（传输接几)至分机之间的最火传输随离成不小于3km;分机至传感器或受挖设备之间的传翰距离应不小下km。
6.6电源波动适应能力
供电电压在规定的电压波动范函内变化时，系统的基本均能和主要技术指标不低于本部分的要求。6.7工作赖定性
系统通电试验时间不少于7d，系统的基本功能和主要技术指标不低于本部分的要求。6.8可靠性
半均无故障T作时间应不小于1000h。6.9抗干扰性
6.9.1应能通过GB/T17626.2规定的严酷等级为2级（接触放电）的静电放电抗扰度试验，其基本功能和主要技术指标不低于本部分的要求。6.9.2应能通过GB/T17626.3规定的严醋等级为3级的射数电磁妨辐射抗扰度试验，其基本功能和主要技术指标不低于本部分的要求。6.9.3应能通过GB/T17626.4规定的严酷等级为3级的电快速爵变脉冲群抗扰度试验，其基本功能和主要技术指标不低于本部分的要求。6. 9. 4应能通过 GB/T 17626. 5规定的严酷等级为 3 级的脉通(神击)抗扰度试验,其基本功能和主要技术指标不低于本都分的要求。6.9.5仓内设备应能通过在相对湿度为60%～95%、温度为20℃～35℃.投药剂量为12g/m*（含尿56%的磷化铅片剂或丸剂条件下，密闭熏蒸？d的抗熏蒸腐蚀试验，其基本功能和主要技术指标不低7
GB/T 26882.1—2011
于本部分的要求。
6.10防爆燥性
安装于浅圆仓，立筒仓粉尘区内的测鱼和受控装置，应满足GB17440的要求，7试验方法
7. 1 试验条件
7.1. 1环境条件
a环境温度5℃~～45 。
b)环境凝度:相对湿度 45%~~85%。e) 大气压力:86 kPa--106 kPa。7. 1.2电源条件
7. 1. 2. 1交流电源
额定电：充允许偏差士10%。
b）谐波:不大于5%。
）频率：50Hz，充许偏差士5%。7.1.2.2直电源
额定电压：允许偏差上10%。
b)电压波纹:不大下 0. 1%。
7.2受试设备的要求
7.2.1出厂检验和型式检验时，系统测试至少应具备下列设备；a）上位机-套，包括各种传输接口；分机：若有多种型式的分机或具有分机功能的设备，每种至少一台；b)
）每种分机应连接最大负载的各种传感器及其他设备d）构成系统的其他必要设备。
7.2.2受谢系统的连接：
a）使用规定的传輪线路(或仿真线)按系统设计要求连接：b）上位机与分机、分机与传感器及执行器的伤真线需模拟系统最大传输距离及供电距离。7.3试验项目
7.3.1功能检查
按6.4.1~6.4.10进行功能检查。7.3.2主要技术指标测试
按6.5,1--6.5.5进行技术指标测试。7.3.3电源波动适应能力试验
将系统电源线接到电压可调的电源上，根据产品标准要求的电压波动范围，按表2所列的组合调节8
GB/T26882.1—2011
电压,在每一组合状态下,温度稳定后,保持不少于 15 min，测试系统功能和主要技术指标。表 2 电源波动试验组合
7.3.4工作稳定性试验
试验电乐
额定电压
允许波动的额定电压上限值
允许波动的额定电压下限值
试验电压翔率
额定事
7.3.4.1系统连续光故摩运行应符合产品技术要求的规定。试验开始和结束时，均应测试系统功能和主要技术指标。并按规定的时间间隔测试系统功能，时问间隔不得大于24h，7.3.4.2试验中若山现关连性故障，则终止试验，待故障排除后童新计时进行试验。若出现非关连性故障.待故障排除后重新试验，排除故障的时问不计人试验时间，注：关连性故障及非关连性故障定义参见 GB/T 9813-2000中的附录 B。7.3.5可靠性试验
按GB/T5080.7的规定进行。若无其他标准另行规定，来用定时裁尾试验方案。失效判定应符合GB/T5080.1中的规定。
7.3.6抗干扰性能试验
7.3.6.1静电放电影响实验
按GB/T17626.2的规定进行。
7.3.6.2射频电磁场辐射干扰试验按GB/T17626.3的规定进行。
7.3.6.3电快速联变脉冲群试验
按GB/T17626.4的规定进行。
7.3.6.4脉涌(冲击）试验
按GB/T17626.5的规定进行。
7.3.6.5抗蒸腐蚀试验
将被测设备置下气密测试箱内，在相对湿度为60%~95次、温度为20℃～35℃、投药剂量为12/m【空间，含量56%的磷化铝片剂期丸剂）条件下，密闭获？d。日测受试设备线路板，金属接插件，电子元器件等是否腐蚀，均符合要求后,再对系统性能和主要技术指标进行测试。7.3.7防爆性试验
按GB3836的规定进行。
GB/I 26882.1--2011
8检验规则
检验分类
产品检验分为出厂检验和型式检验。8.2出厂检验
8.2.1每套系统均需检验，合格产品应给予合格证方能出厂。8.2.2出厂检验一般由制造厂负责，必要时用户可提出参与检验。8.2. 3检验项目按表 3 规定。
囊3出厂检验和型式检验项目
检验项目
基本功能
主要技术指标
电源被动适应能力
工作稳定性
可靠性
抗干扰性能
抗熏蒸病蚀试险
防燥性
注：○表示需要进行检验的项目，8.3
型式检验
试验要求
6. 4. 1 ~6. 4. 10
6. 5. 1 ~6. 5. 5
6. 9. 1 ~~6. 9. 4
8.3.1有下列情况之一时,碰进行型式检验：产品经过鉴定将要产时：
试验为法
7. 3. 6. 1 ~- 7. 3. 6. 1
7. 3. 6. 5
当工艺、原材料、元器件有较大改变，可能影响产品性能时：大批基产品的买方要求在验收中进行型式检验时：正常生产每一·年进行--次；
一国家质检部门提出型式检验要求时。8.3.2检验项目按表3型式检验项目的规定进行检验。出厂检验：
型式检验
8.3.3按照GB/T10111规定的方法，在出厂检验合格的产品中抽取受试系统的各组成设备样品，样品数量应满足试验要求。
8.4判定规则
出！检验和型式检验的各项性能和指标应符合本标准或相关标准规定。对A类项目，如某项或有个子项不合格时，判定该项不合格；对B类项日，如某项或有个子项不合格时应加倍抽样检验，若仍不合格时则定该项不合搭（对于用户尚末安装的传感器的测定项目可不进行检验），整个系统检验出现一项不合格时判定为不合格成品。10
