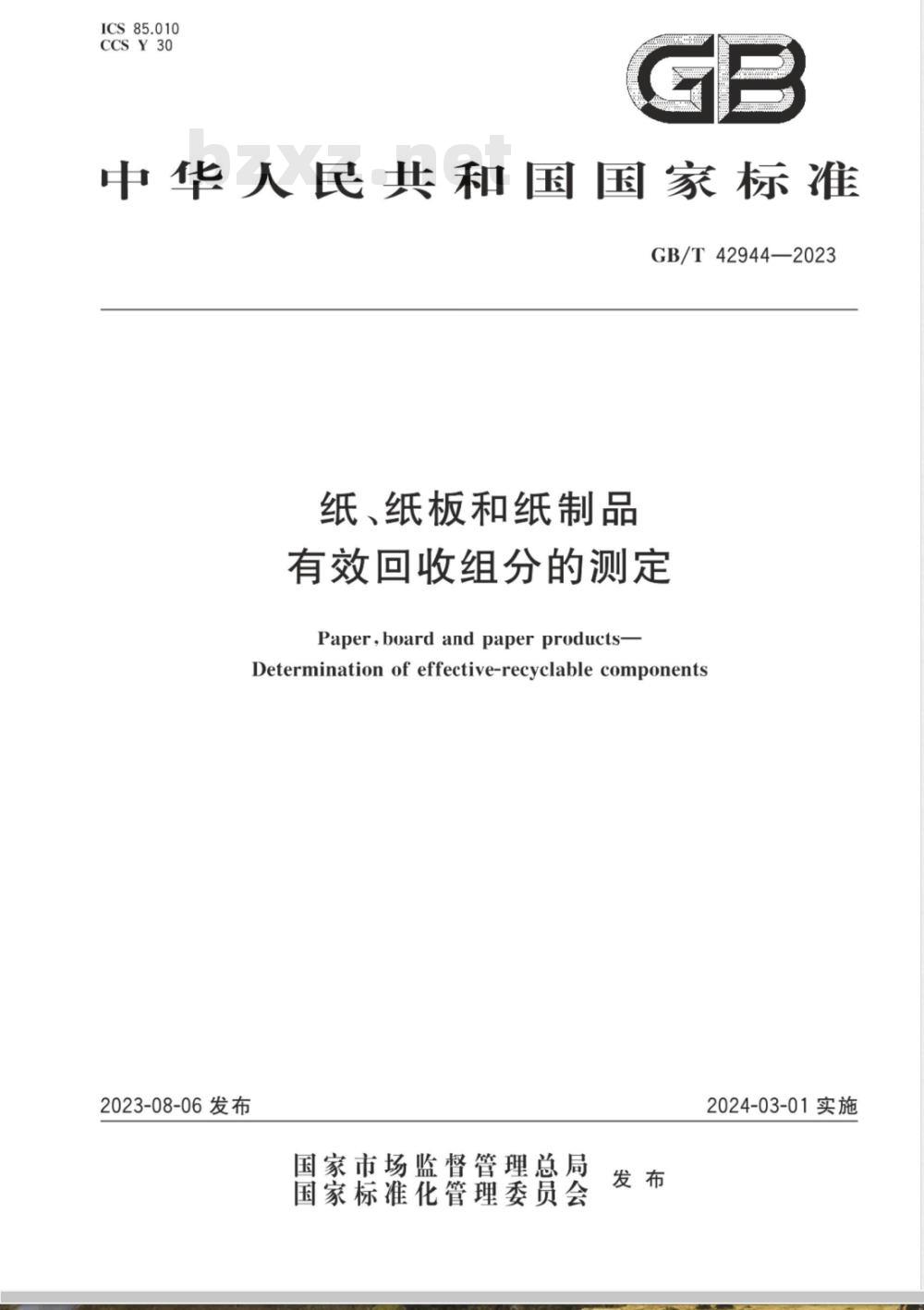

【国家标准】 纸、纸板和纸制品 有效回收组分的测定

ICS85.010
CCSY30
中华人民共和国国家标准
GB/T42944—2023
纸、纸板和纸制品
有效回收组分的测定
Paper, board and paper products-Determination of effective-recyclable components2023-08-06发布
国家市场监督管理总局
国家标准化管理委员会
2024-03-01实施
GB/T42944—2023

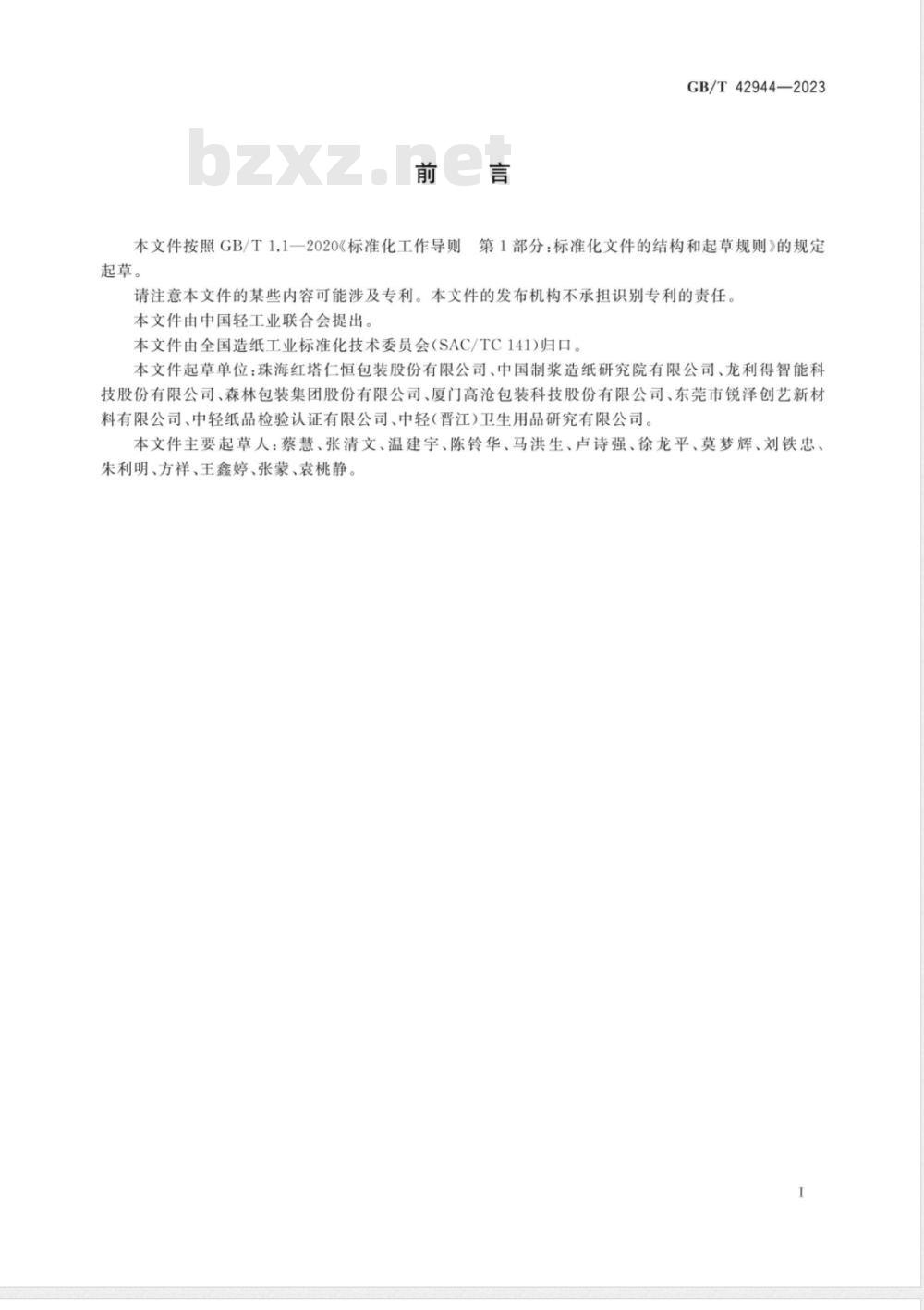

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国轻工业联合会提出。本文件由全国造纸工业标准化技术委员会（SAC/TC141)归口。本文件起草单位：珠海红塔仁恒包装股份有限公司、中国制浆造纸研究院有限公司、龙利得智能科技股份有限公司、森林包装集团股份有限公司、厦门高沧包装科技股份有限公司、东莞市锐泽创艺新材料有限公司、中轻纸品检验认证有限公司、中轻（晋江)卫生用品研究有限公司。本文件主要起草人：蔡慧、张清文、温建宇、陈铃华、马洪生、卢诗强、徐龙平、莫梦辉、刘铁忠、朱利明、方祥、王鑫婷、张蒙、袁桃静I

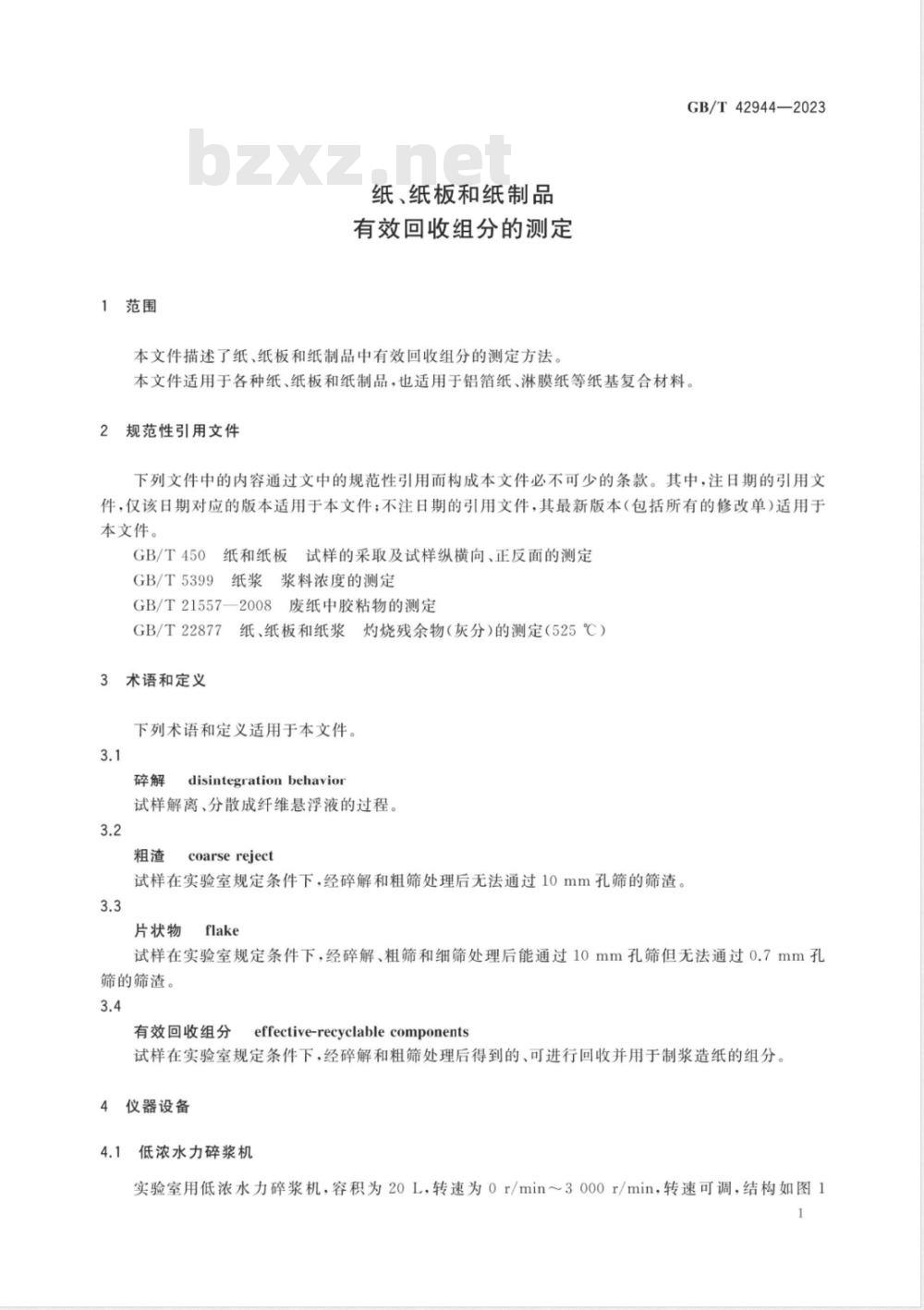

1范围
纸、纸板和纸制品
有效回收组分的测定
本文件描述了纸、纸板和纸制品中有效回收组分的测定方法。GB/T42944—2023bZxz.net
本文件适用于各种纸、纸板和纸制品，也适用于铝箔纸、淋膜纸等纸基复合材料。2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
纸和纸板试样的采取及试样纵横向、正反面的测定GB/T450
GB/T5399纸浆浆料浓度的测定
GB/T21557—2008废纸中胶粘物的测定GB/T22877纸、纸板和纸浆
灼烧残余物（灰分）的测定（525℃）3术语和定义
下列术语和定义适用于本文件。3.1
disintegration behavior
试样解离、分散成纤维悬浮液的过程。3.2
coarsereject
试样在实验室规定条件下，经碎解和粗筛处理后无法通过10mm孔筛的筛渣。3.3
片状物
试样在实验室规定条件下，经碎解、粗筛和细筛处理后能通过10mm孔筛但无法通过0.7mm孔筛的筛渣。
有效回收组分
effective-recyclablecomponents试样在实验室规定条件下，经碎解和粗筛处理后得到的、可进行回收并用于制浆造纸的组分。4
仪器设备

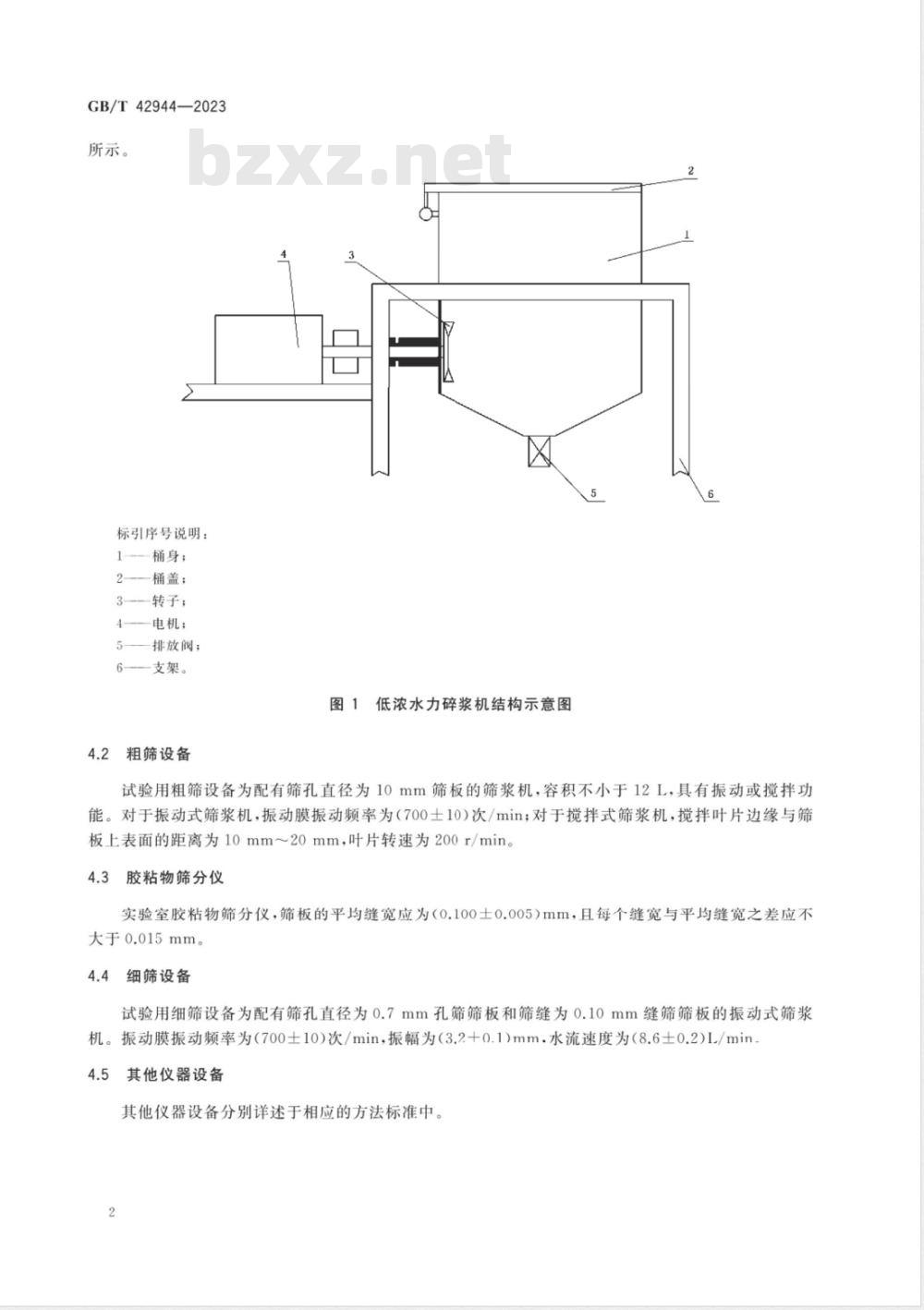

低浓水力碎浆机
实验室用低浓水力碎浆机，容积为20L，转速为0r/min～3000r/min，转速可调，结构如图1GB/T42944—2023
所示。
标引序号说明：
—-桶身；
2——桶盖；
3转子；
电机；
排放阀；
支架。
粗筛设备
图1低浓水力碎浆机结构示意图
试验用粗筛设备为配有筛孔直径为10mm筛板的筛浆机，容积不小于12L，具有振动或搅拌功能。对于振动式筛浆机，振动膜振动频率为（700士10)次/min；对于搅拌式筛浆机，搅拌叶片边缘与筛板上表面的距离为10mm～20mm，叶片转速为200r/min。4.3胶粘物筛分仪
实验室胶粘物筛分仪，筛板的平均缝宽应为（0.100士0.005)mm，且每个缝宽与平均缝宽之差应不大于0.015mm
细筛设备
试验用细筛设备为配有筛孔直径为0.7mm孔筛筛板和筛缝为0.10mm缝筛筛板的振动式筛浆机。振动膜振动频率为（700士10）次/min，振幅为（3.2+0.1)mm.水流速度为（8.6土0.2)L/min4.5其他仪器设备
其他仪器设备分别详述于相应的方法标准中。2

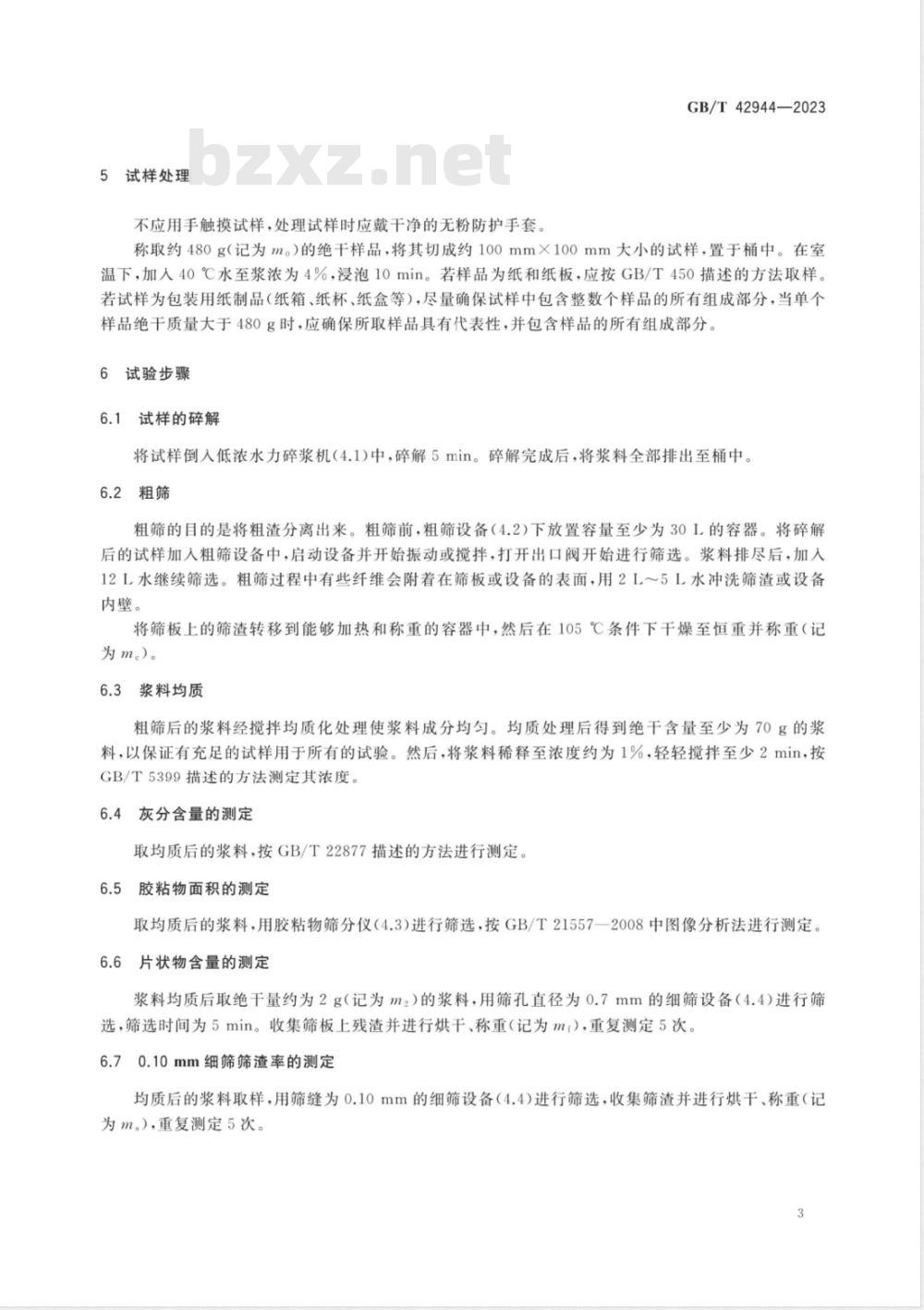

5试样处理
不应用手触摸试样，处理试样时应戴干净的无粉防护手套。GB/T42944—2023
称取约480g（记为m。）的绝干样品，将其切成约100mm×100mm大小的试样，置于桶中。在室温下，加人40℃水至浆浓为4%，浸泡10min。若样品为纸和纸板，应按GB/T450描述的方法取样。若试样为包装用纸制品（纸箱、纸杯、纸盒等），尽量确保试样中包含整数个样品的所有组成部分，当单个样品绝干质量大于480g时，应确保所取样品具有代表性，并包含样品的所有组成部分。6试验步骤
6.1试样的碎解
将试样倒人低浓水力碎浆机（4.1)中，碎解5min。碎解完成后，将浆料全部排出至桶中。6.2粗筛
粗筛的目的是将粗渣分离出来。粗筛前，粗筛设备（4.2)下放置容量至少为30L的容器。将碎解后的试样加入粗筛设备中，启动设备并开始振动或搅拌，打开出口阀开始进行筛选。浆料排尽后，加入12L水继续筛选。粗筛过程中有些纤维会附着在筛板或设备的表面，用2L～5L水冲洗筛渣或设备内壁。
将筛板上的筛渣转移到能够加热和称重的容器中，然后在105℃条件下干燥至恒重并称重（记为m。)。
6.3浆料均质
粗筛后的浆料经搅拌均质化处理使浆料成分均匀。均质处理后得到绝干含量至少为70g的浆料，以保证有充足的试样用于所有的试验。然后，将浆料稀释至浓度约为1%，轻轻搅拌至少2min，按GB/T5399描述的方法测定其浓度。6.4灰分含量的测定
取均质后的浆料，按GB/T22877描述的方法进行测定。6.5胶粘物面积的测定
取均质后的浆料，用胶粘物筛分仪（4.3)进行筛选，按GB/T21557一2008中图像分析法进行测定。6.6片状物含量的测定
浆料均质后取绝干量约为2g（记为m2）的浆料，用筛孔直径为0.7mm的细筛设备（4.4)进行筛选，筛选时间为5min。收集筛板上残渣并进行烘干、称重（记为m），重复测定5次。6.70.10mm细筛筛渣率的测定
均质后的浆料取样，用筛缝为0.10mm的细筛设备（4.4)进行筛选，收集筛渣并进行烘干、称重（记为m。），重复测定5次。
GB/T42944—2023
结果计算
粗渣率
按公式(1)计算试样的粗渣率，结果保留两位小数。mc×100
式中：
R。--粗渣率，%;
10mm孔筛粗筛后筛渣的绝干质量，单位为克（g)；碎解前试样的绝干质量，单位为克（g）。7.2有效回收组分含量
按公式（2)计算试样的有效回收组分含量，结果保留两位小数，mo-me
E×100
式中：
E——有效回收组分含量，%。
7.3灰分含量
按公式（3)计算试样的灰分含量，用两次测定的算术平均值表示结果，结果保留两位小数。X:
式中：
灰分含量，%；
灼烧后盛有残余物的质量，单位为克（g)；灼烧后的空质量，单位为克（g)；试样的绝干质量，单位为克(g)。7.4纤维得率
按公式（4)计算试样的纤维得率，结果保留两位小数Y=(1-X)XE
式中：
Y--纤维得率，%。
7.5胶粘物面积
按GB/T215572008中第6章计算胶粘物面积。7.6片状物含量
按公式（5)计算试样的片状物含量，用5次测定的算术平均值表示结果，结果保留两位小数。F=mr
.（1）
（2）
·（4）
.......(5)
式中：
片状物含量，%；
0.7mm孔筛细筛后筛渣的绝干质量，单位为克（g)；—0.7mm孔筛细筛前试样的绝干质量，单位为克（g）。0.10mm细筛筛渣率
GB/T42944—2023
按公式（6)计算试样的0.10mm细筛筛渣率，用5次测定的算术平均值表示结果，结果保留两位小数。
式中：
R。—-—0.10mm细筛筛渣率，%；-0.10mm缝筛细筛后筛渣的绝干质量，单位为克（g)；m
m3---0.10mm缝筛细筛前试样的绝干质量，单位为克（g)。8
试验报告
试验报告应包含以下内容：
本文件编号；
试验日期和地点；
完整识别样品所需的全部信自：粗渣率；
有效回收组分含量；
灰分含量；
纤维得率；
胶粘物面积；
片状物含量；
0.10mm细筛筛渣率；
任何与本文件的偏离或可能影响试验结果的操作。·.·*·*·（6)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
