【国家标准】 粮油储藏 通风自动控制系统基本要求

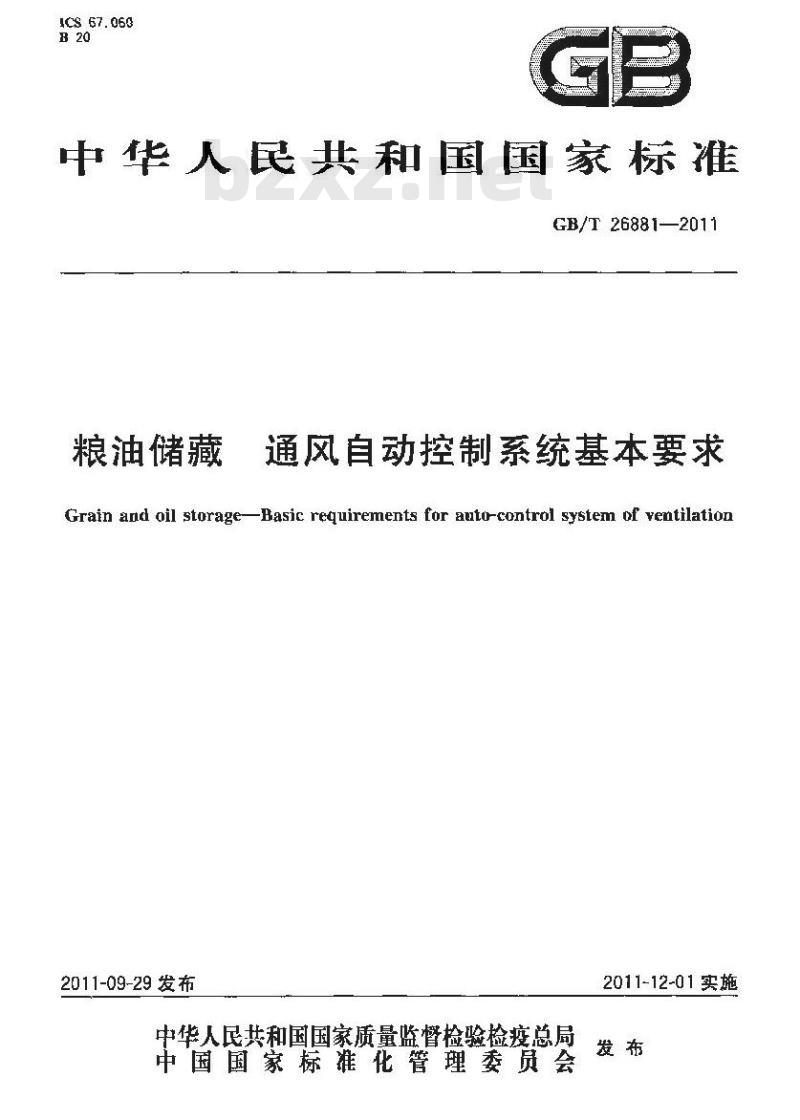

ICS67.060
中华人民共和国国家标准
GB/T26881—2011
粮油储藏
通风自动控制系统基本要求
Grain and oil storage-Basic requirements for auto-control system of ventilation2011-09-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-12-01实施

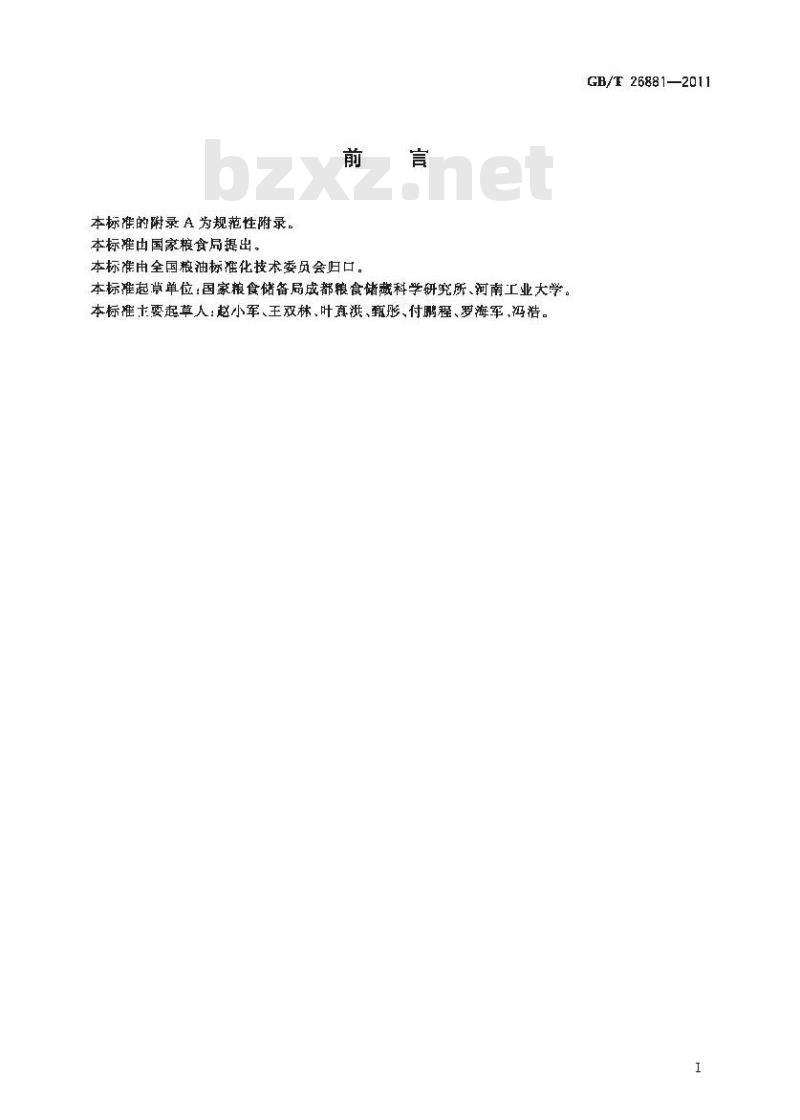

本标准的附录 A为规范性附录。本标准由国家粮食局提出。
本标准由全国粮油标准化技术委员会归口。本标准起草单位：国家粮食储备局成都粮食储藏科学研究所、河南工业大学。本标准主要起草人：赵小军、王双林、叶真洪、甄彤、付鹏程、罗海军，冯浩。GB/T26881—2011

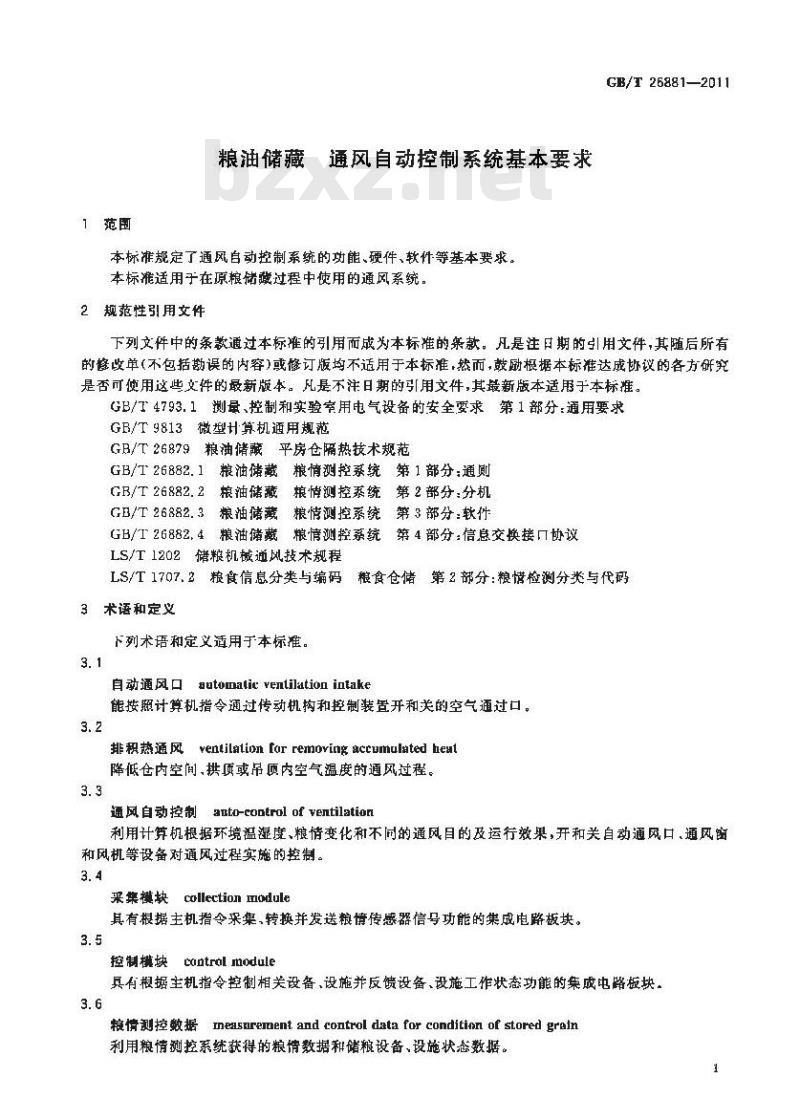

粮油储藏通风自动控制系统基本要求本标准规定了通风自动控制系统的功能、硬件、软件等基本要求。本标准适用于在原粮诺避过程中使用的通风系统。2规范性引用文件
GB/T26881—2011
下列文件中的条款通过本标准的引用而成为本标准的案款。凡是注日期的引用文件，其随后所有的修收单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T9813微型计算机通用规范
粮袖储藏平房仓隔热技术规范
GB/T26879
GB/T26882.1粮油储截粮情测控系统第1部分：通则GB/T26882.2粮油储藏粮情测控系统第2部分：分机GB/T26882.3粮油储藏粮情测控系统第3部分：软件GB/T268824粮油储裁粮情测控系统第4部分：信息交换接口协议LS/T1202储粮机械通风技术规程LS/T1707.2粮食信息分类与编码粮食仓储第2分：粮情检测分类与代码3术语和定义
下列术语和定义适用于本标准。3.1
自动通风口automaticventilationintake能按搬计算机指令通过传动机构和控制装置开和关的空气通过口。3. 2
entilation for removing accumulated heat排积热通风
降低仓内空间，拱项或吊顶内空气温度的风过程。3.3
通风自动控制anto-cootrolofventilatior利用计算机根据环境温湿度、粮情变化和不同的通风目的及运行效果，开和关自动通风口、通风窗和风机等设备对通风过程实施的控制。3.4
采集模块
collectionmodule
其有根据主机指令采集，转换并发送粮情传感器信号功能的集成电路板块。3.5
控制模块cantrolmodule
具有根据主机指令控制相关设备、设施并反馈设备、设施工作状态功能的集成电路板块。3.6
粮情刻控数据功easureent and control data for condition of stored graln利用粮情测控系统获得的粮情数据和储粮设备、设施状态数据。1
GB/T26881—2011

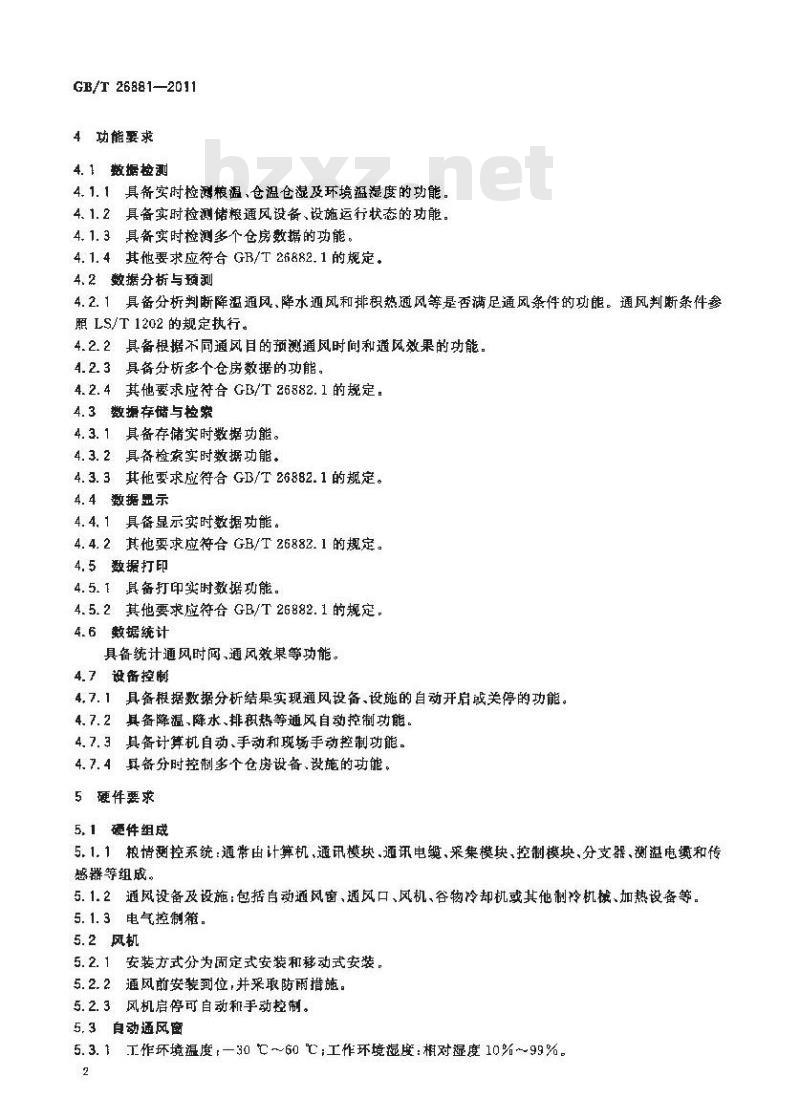

4功能要求
4. 1数据检测
4.1.1其备实时检测粮温、仓温仓混及环境温湿度的功能。4.1.2具备实时检测储通风设备、设施运行状态的功能。4.1.3具奇实时检测多个仓房数据的功能，4.1.4其他要求应符合GB/T26882.1的规定。4. 2数据分析与项测
4.2.1具备分析判断降温通风、降水通风和排积热通风等是否满足通风条件的功能。通风判断条件参照LS/T1202的规定执行。
4.2.2具备根据不同通风目的预测通风时间和通风效果的功能。4.2.3具备分析多个仓房数据的功能。4.2.4其他要求应符合GB/T26882.1的规定4. 3数据存储与检紧
4.3.1具备存储实时数据功能。
4.3.2具备检索实时数据功能。
4.3.3其他要求应符合GB/T26882.1的规定。4. 4 数据显示
4.4.1具备显示实时数据功能。
4.4.2其他要求应符合 GB/T 26882.1的规定。4.5数据打印
4.5.1其备打印实时数据功能。
4.5.2其他要求应符合 GB/T26882.1的规定。4.6数据统计
具备统计通风时间，通风效果等功能。4.7设备控制
4,7.1具备根据数据分析结果实现通风设备、设施的自动开启或关停的功能。4.7.2具备降温.降水、排积热等通风自动控制功能。4.7.3具备计算机自动、手动和现场手动控制功能。4.7.4具备分时控制多个仓房设备、设施的功能。5硬件要求
5, 1 硬件组成
5.1.1粮情测控系统：通常由计算机，通讯模块.通讯电缆、采集模块，控制模块、分支器、测温电缆和传感器等组成，
5.1.2通风设备及设施：包括自动通风窗、通风口、风机、谷物冷却机或其他制冷机械、加热设备等。5.1.3电气控制箱。
5.2风机
5.2.1安装方式分为周定式安装和移动式安装。5.2.2通风前安装到位，并采取防雨措施。5.2.3风机启停可自动和手动控制。5.3自动通风窗
5.3.1工作坏境温度，一30℃~60℃;工作环境度：相对湿度10%~99%。2
GB/T26881—2011

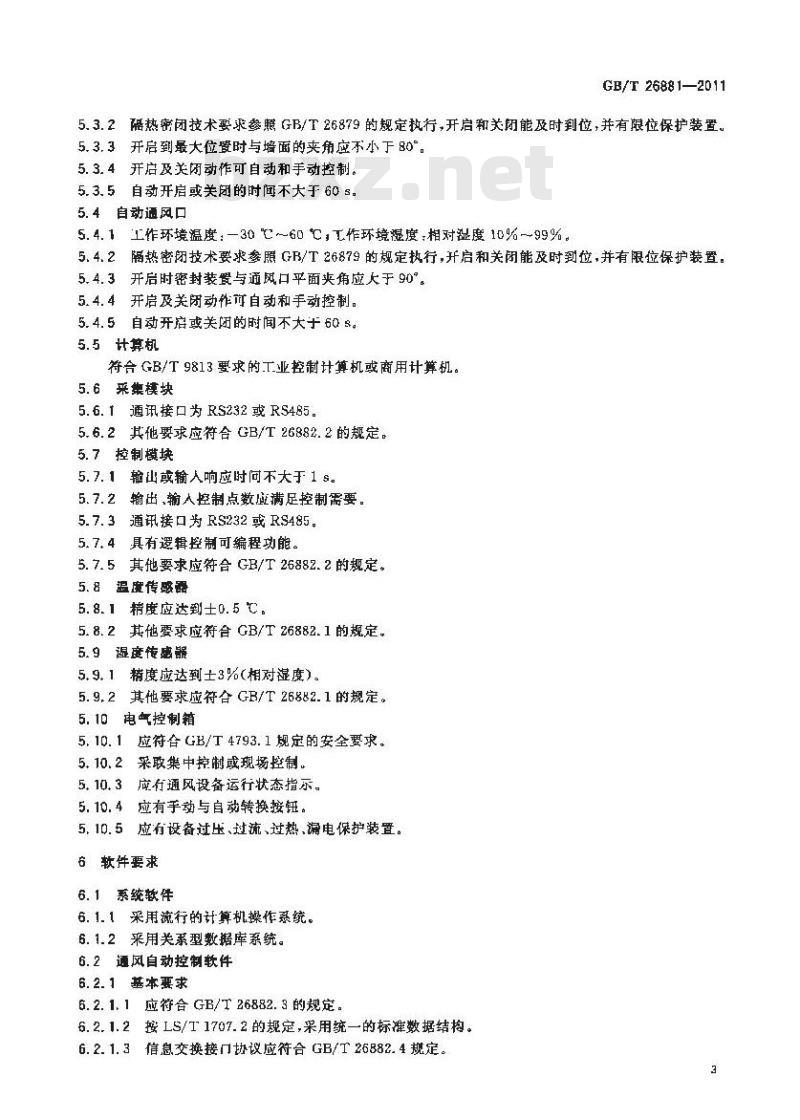

5.3.2隔热密闭技术要求参照GB/T26879的规定执行，开启和关闭能及时到位，并有限位保护装置。5.3.3开启到最大位时与墙面的夹角应不小于80°。5.3.4开启及关闭动作可自动和手动控制。5.3.5自动开启或关闭的时间不大于60s.5.4自动通风口
5.4.1工作环境温度：-30℃～60℃C，T作环境湿度，相对湿度10%～99%。5.4.2隔热密闭技术要求参照GB/T26879的规定执行，开启和关闭能及时到位，并有限位保护装置。5.4.3开启时密封装与通风口平面夹角应大于90°。5.4.4开启及关闭动作可自动和手动控制。5.4.5自动开启或关闭的时间不大于608。5.5计算机
符合GB/T9813要求的工业控制计算机或商用计算机。5.6采集模块
5.6.1通讯接口为 RS232或RS485。5.6.2其他要求应符合GB/T26882.2的规定。5.7控制模块
5.7.1输出或输人响应时问不大于1s。5.7.2输出、输入控制点数应满足控制需要。5.7.3通讯接口为RS232或RS485。5.7.4具有逻辑控制可编程功能。5.7.5其他要求应符合GB/T26882.2的规定。5. 8温度传感器
5.8.1精度应达到士0.5C。
5. 8.2 其他要求应符合 GB/T 26882. 1 的规定。5.9退度传感器
5.9.1精度应达到士3%（相对湿度）。5.9,2其他要求应符合 GB/T 26882.1的规定。电气控制箱
应符合GB/T 4793.1规定的安全要求。5,10.1
采联集中控制或现场控制
应有通风设备运行状态指示。
应有手动与自动转换按钮。
应有设备过压、过流、过热，漏电保护装置。5.10.5
6软件要求
6.1系统软件
6.1.1采用流行的计算机操作系统。6.1.2采用关系型数据库系统。
6.2通风自动控制软件
6.2.1基本要求
6.2.1.1应符合GB/T26882.3的规定。6.2.1.2按LS/T1707.2的规定，采用统一的标准数据结构。6.2.1.3信息交换接门协议应符合GB/T26882.4规定。3
GB/T26881—2011
6.2.1. 4系统数据库设计按附录 A的规定执行。6. 2. 2粮情检
6.2.2.1能独立检测粮情数据或共享使用粮情测控系统采集的粮情数据。6.2.2.2检测率：两数据检测之间的时间间隔不大于60s。6.2.2.3每次检测时间不大于30。6.2.3粮情分析
6.2.3.1软件应具备完善的粮情数据查询、处理和分析功能。6.2.3.2根据粮情检测的实时数据，分析判断通风作业任务条件是否成立。6.2.3.3分析频率，两次数据分析之间的间间辆不大于120s。6.2.3.4每次完成分析的时间不大于10s。6.2.4粮情控制
6.2.4.1根据降温、降水等作业的目的，白动控制通风窗、通风口、通风风机、谷物冷却机、加热装置等设备的运行。
6.2.4.2计算机手动控制方式下,能用键盘或鼠标方便控制设备及设施的运行，6.2.4. 3计算机自动控制方式下,能根据设置的通风条件自动控制设备及设施的运行。6.2.4.4在计算机屏幕上能直观显示设备及设施运行状态。6. 2. 5系统设置
6.2.5.1用户可整改通风条件。
6.2.5,2用户可设定粮情检测频率。6.2.5,3用户可设定粮情分析频率。6.2.5.4用户可投定数据存储频率。4
A.1数据结构内容
A. 1.1数据项类型
附录A
（规范性附录）
数据结构
学符型用C表示；日期型而D表示，数字型用N表示，A. 1. 2数据项长度
GB/T 268812011
数据项长度以学节为单位。日期型的数据项长度若为长日期，其长度以实际数据库规定的长度为罹，
A，2通风直动控系统的数据结构仓房基本信息、粮食种类、仓房类型、仓房布点信息，糖情检数据、通风状况等数据结构见GB/T26882.3的规定。
通风动控制系统数据结构如表A.1所示。表A1
通风自动控制系统的数据结构
数据项
通风阶段数据统计
通风目的
通风方式
统计时间
通风开始时间
通风绪束时间
本次通风时间
聚计通风时间
第计通风次数
仓内温
仓内趣度
仓内绝对混度
环境温鹿
环境相刘湿度
环境绝对显度
进风口温度
进风口相对湿度
数据项
数据项
长日期
符号码
VentStageDataCount
Ventend
VentType
CountTitae
VentBeginTime
VentEndTime
TheVentNum
TotalVeniTime
TotalVentNun
StoreInsideTemp
StoreInsideRelaHuni
StoreLnsideAbaoHuni
EnvTernp
FnvRelaHumi
EnAbsoHumi
EnterTemp
EnterRelaHutni
道风目的<降温、降水、排积热）该次统计日期及时间，格式为“YYYYMM-DD hh,nn+ss*
该次通风开始目期及时间,格式为\YYYY-MM-DD hh+tn:$s\
该次通风结策日期及时间、格式为\YYYY-MM-DDhh:nn,5a
本次通风时间，以“分钟\为单位累计通风时间,以“分钟\为单位累计通风次数，以“次”为单位仓内空气温度
仑内空气相对湿度
仓内空气绝对谨度
环境空气温度
环境空气相对湿度
环境空气绝对湿度
进风口空气温康
进风口空气相对湿度
GB/T 268812011
数据项
进风口绝对湿度
出风口盘度
出风口相对湿度
出风口绝对提度
拱项温度
第几层平均粮湿
系统参数
数据检测频事
数解分折率
数据保存频率
充许通风环境溢度
疏许通风环境湿度
相邻粮层平均
温度差
全仓平均粮温
仓房温差
挑项盘差
通风投备
设备类型
设备功率
设备开启端口号
设备关停端口号
设备状李
数据项
嫩据项
表A.1（续）
符号奶
EnlerAbsoHutni
QutTemp
Qut Rela Hutui
OutAhsaHumi
VaultTemp
AvgTetnpax
SystemParan
TestSeparate
AnalyseSeparate
SaveSeparale
FavTempCond
EnvHuniCond
GrainTempDiffer
AvgGrainTemp
StareTepDif fer
VaultTempDiffer
VeniDevice
DeviceType
DevicePawer
DeviceStartNo
DeviceStopNa
DeviceStatus
进风口空气绝对显度
此风口空气温度
出风口空气相对显度
出风口空气绝对湿度
拱顶内空气温度
基层平均粮溢wwW.bzxz.Net
定义两次检测的间隔时间，以“我”为时间单位
定义两次分析的间隔时间，以“秒\为时间单位
定义两次保存的间隔时间，以“秒”为时间单位
允许避风的环境温度
分许通风的环境相对源度
允许通风的相邻粮层平均温度差值充许通风的全仓平均粮蕴
允许通风的仓房空间与坏境的温度差值允许通风的挑项与环境的温度差值设备类型包括通风商，通斑口、通风风机、容物冷却机,加热装置等
表示在控制模块中设备开启的端口号表示在控制棋块中设备关停的增口导表示投备运行状态
