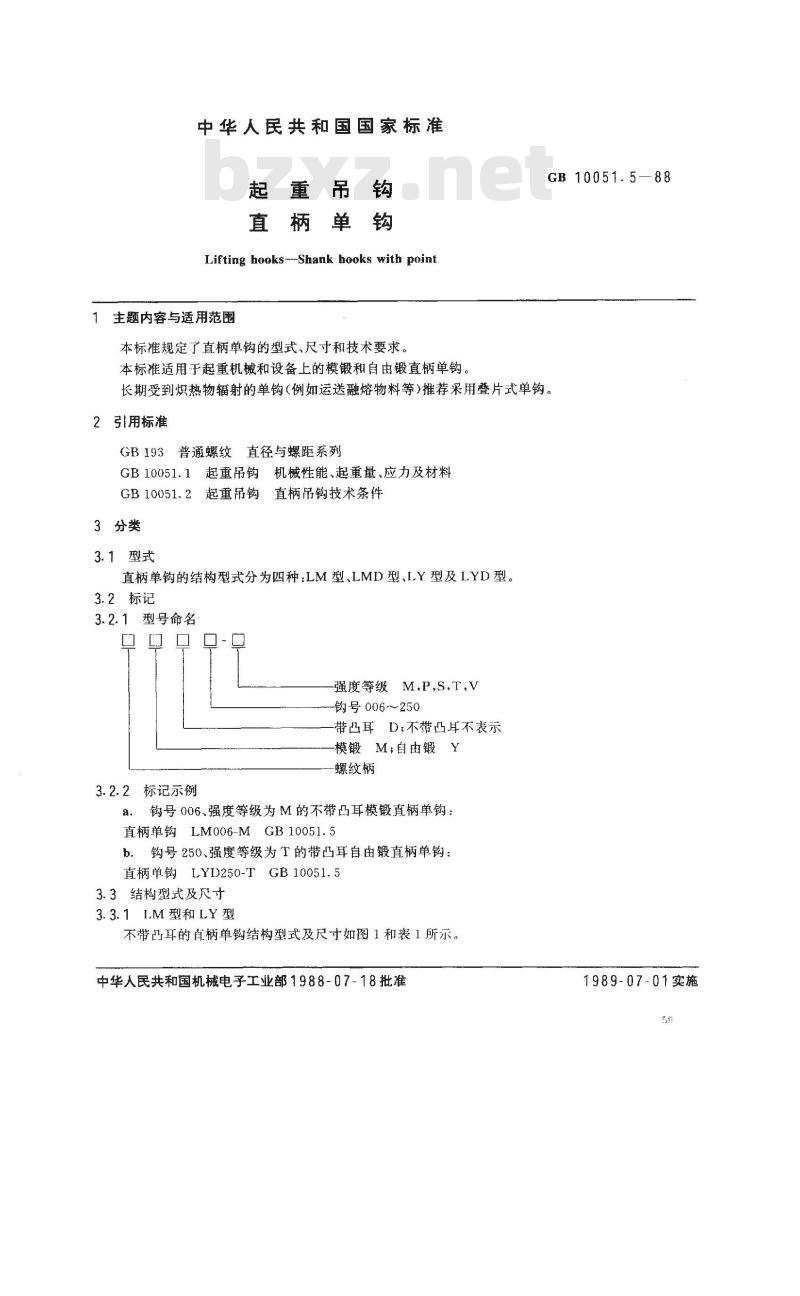

中华人民共和国国家标准
直柄单钩
Lifting hooks --Shank hooks with point1主题内容与适用范围
本标准规定了直柄单钩的型式、尺寸和技术要求。本标适用于起重机械和设备上的模锻和自由锻直柄单钩。GB 10051.5-88
长期受到炽热物辐射的单钩（例如运送融熔物料等)推荐采用叠片式单钩。2引用标准
GB193普通螺纹直径与螺距系列
GB10051.1起重吊钩机械性能、起重量、应力及材料GB10051.2起重吊钩直柄吊钩技术条件3分类
3.1型式
直柄单钩的结构型式分为四种：LM型、LMD型、LY型及LYD型。3.2标记
3.2.1型号命名
强度等级M,P,S.T,V
钩号006~250
带凸耳D:不带凸耳不表示
模锻M;自由锻Y
-螺纹柄
3.2.2标记示例
钩号006、强度等级为M的不带凸耳模锻直柄单钩：a.
直柄单钩LM006-MGB10051.5
b．钩号250、强度等级为T的带凸耳自由锻直柄单钩：直柄单钩LYD250-TGB10051.5
3.3结构型式及尺寸
3.3.1I.M型和LY型
不带凸耳的直柄单钩结构型式及尺寸如图1和表1所示。中华人民共和国机械电子工业部1988-07-18批准1989-07-01实施
型式1钩号006～5
GB10051.5-88
见GB10051.2中
5.2规定
钩号6～250的测量长度值
型式1钩号6～32

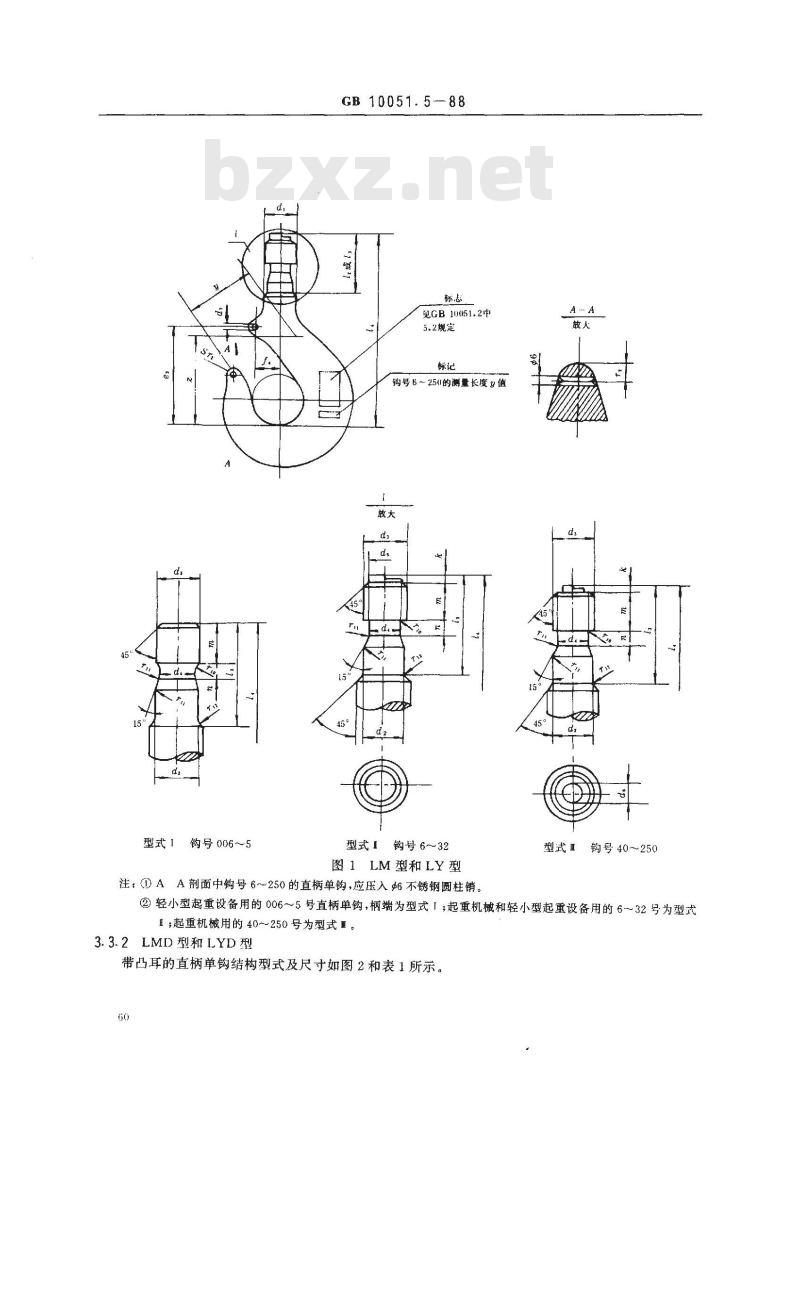

图1LM型和LY型
注：①AA剖面中钩号6250的直柄单钩，应压入不锈钢圆柱销。A-
型式1钩号40~250
②轻小型起重设备用的006~5号直柄单钩，柄端为型式「；起重机械和轻小型起重设备用的632号为型式1起重机械用的40～250号为型式。3.3.2LMD型和LYD型
带凸耳的直柄单钩结构型式及尺寸如图2和表1所示。60
型式—
钩号006~5
注：与3.3.1条注1、注2相同。
GB 10051.5--88
见GB10051.2中5.2规定
钩号6~250测量长度值
型式【钩号6~32

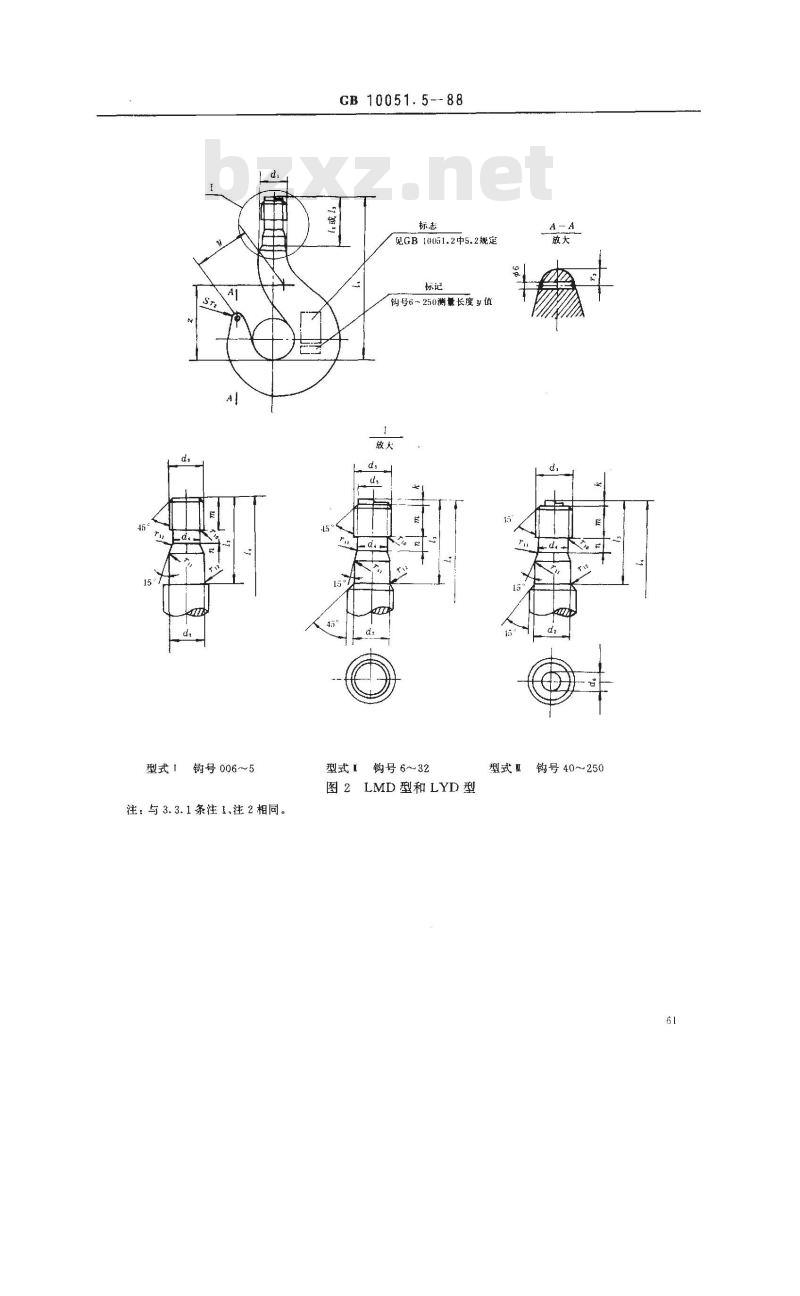

图２LMD型和LYD型
型式！钩号40～250
普通螺纹
注：①梯形圆螺纹见附录A（补充件）。②TY为梯形圆螺纹代号
GB10051.5--88
梯形圆螺纹
TY2\50×6
TY56×6
TY64X8
TY72×8
TY80X10
TY90X10
TY100X12
TY110X12
TY125×J4
TY140X16
TY160×18
TY180X20
TY200X22
TY225×24
TY250X28
TY280×32
TY320X36

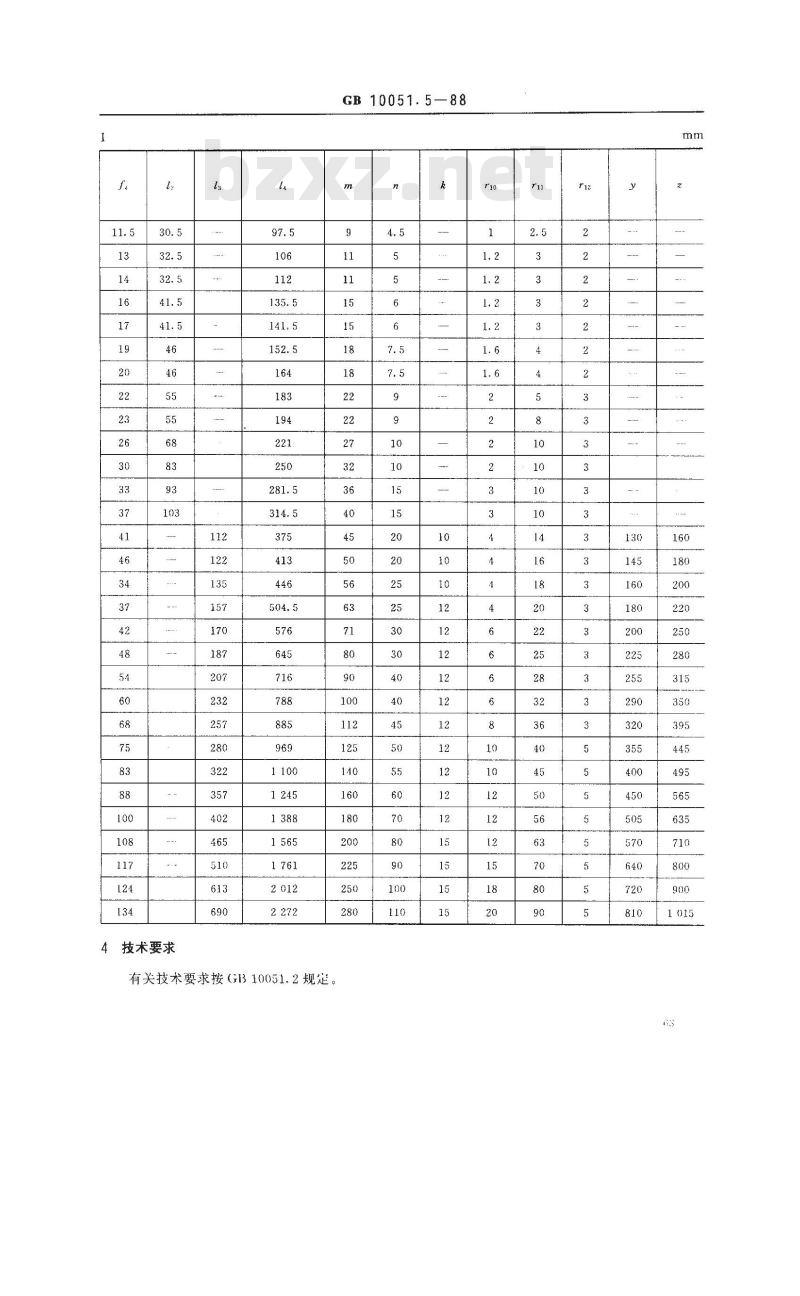

技术要求
GB10051.5—88
有关技术要求按GB10051.2规楚。4.5
A1螺纹牙型
梯形圆螺纹的牙型如图A1所示。GB 10051. 5 88
附录A
直柄吊钩用梯形圆螺纹
（补充件）
~鲁—螺距;ds一外螺纹外径;d(Da)螺纹中径；Pa
H原始三角形高度;Hl基本牙型高度;H2一接触高度;D内螺纹大径；Di一内螺纹小径：a.—-允许最大径向间隙；d3-外螺纹大径；W.螺纹心部截面积H =1.866P;
Hi=0.55P;
Hz-0.27234P;
A2标记示例
a 0. 05P;
ri=0.22104P;
r2—0.15359P。
公称直径80mm，螺距10mm的梯形圆螺纹：TY 80X10
A3梯形圆螺纹尺寸及轴向间隙
见表Al。
附加说明：
11 767
15 438
24 273Www.bzxZ.net
37 737
GB10051.5—88
本标准由北京起重运输机械研究所归口。本标准由太原重型机器厂负责起草。H
1.7681.229
轴向间隙
