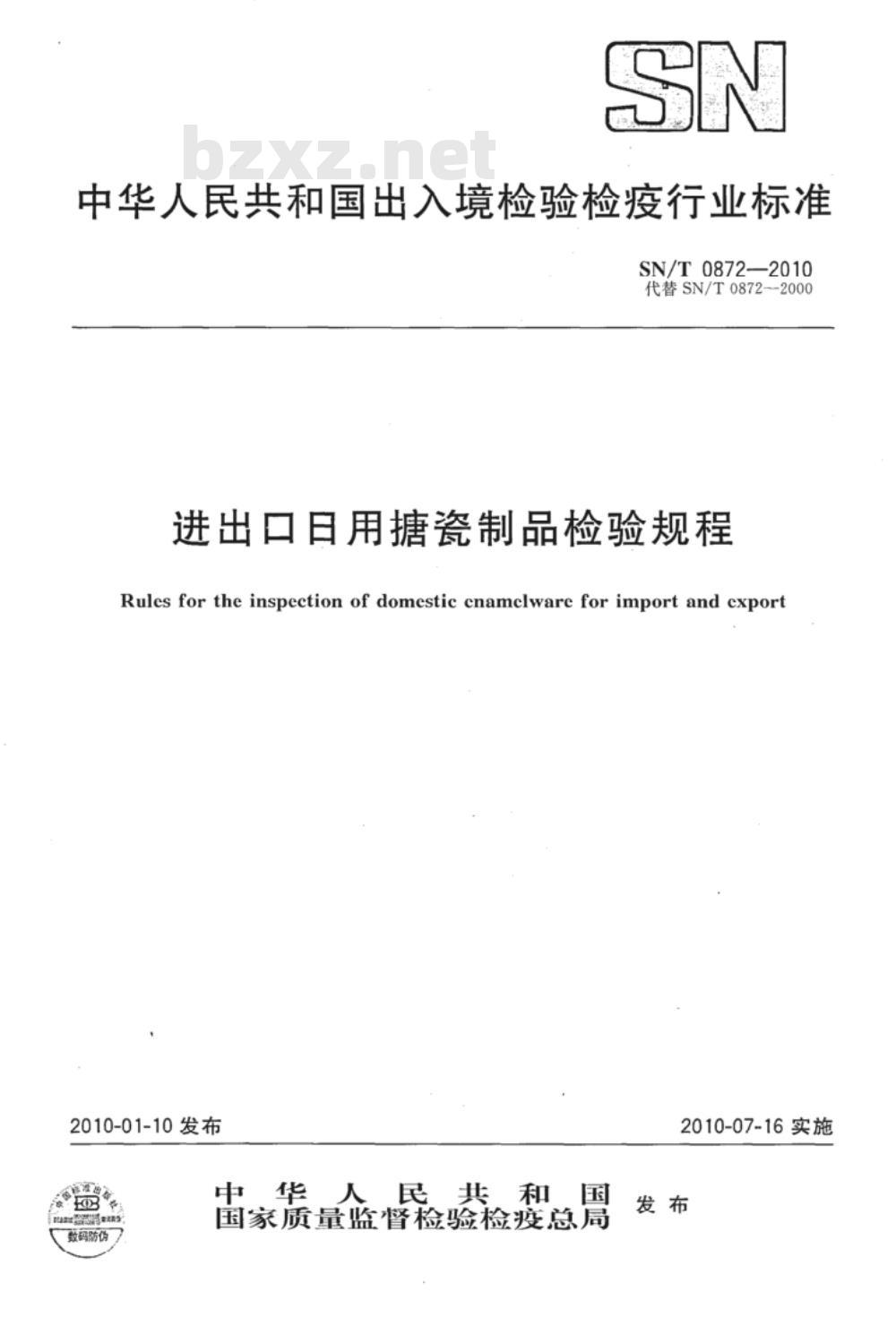

【商检行业标准(SN)】 进出口日用搪瓷制品检验规程

中华人民共和国出入境检验检疫行业标准SN/T 0872—2010
代替SN/T08722000
进出口日用糖瓷制品检验规程
Rulesforthe inspectionof domestic cnamclwareforimportand cxport2010-01-10发布
中华人民共和国
国家质量监督检验检疫总局
数码防优
2010-07-16实施

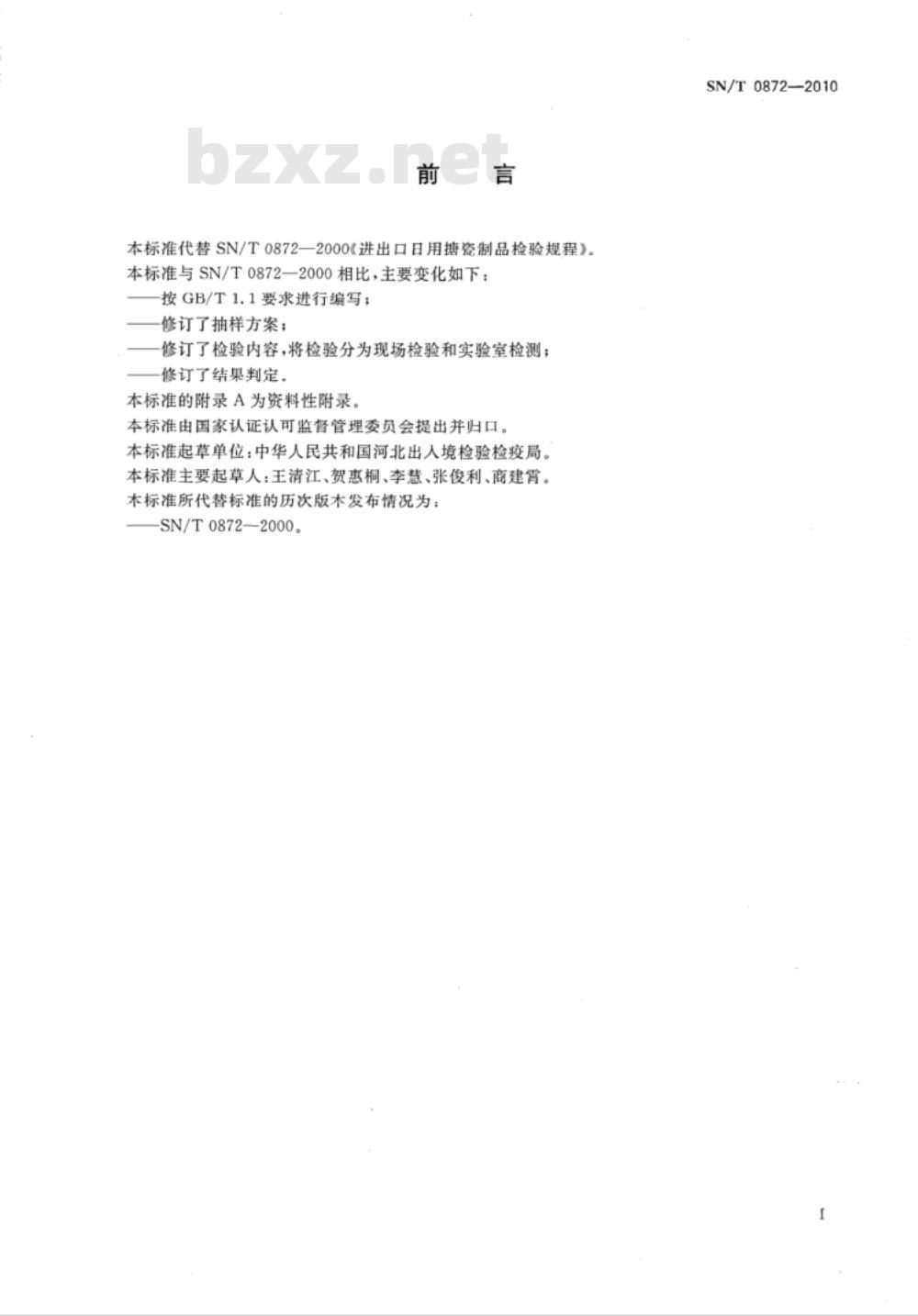

本标准代替SN/T0872一2000《进出口日用糖瓷制品检验规程》。本标准与SN/T0872一2000相比，主要变化如下：按GB/T1.1要求进行编写；
修订了抽样方案；
修订了检验内容，将检验分为现场检验和实验室检测；修订了结果判定
本标准的附录A为资料性附录。
本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国河北出人境检验检疫局。本标准主要起草人：王清江、贺惠桐、李慧、张俊利、商建霄。本标准所代替标准的历次版木发布情况为：SN/T0872—2000。
SN/T0872—2010

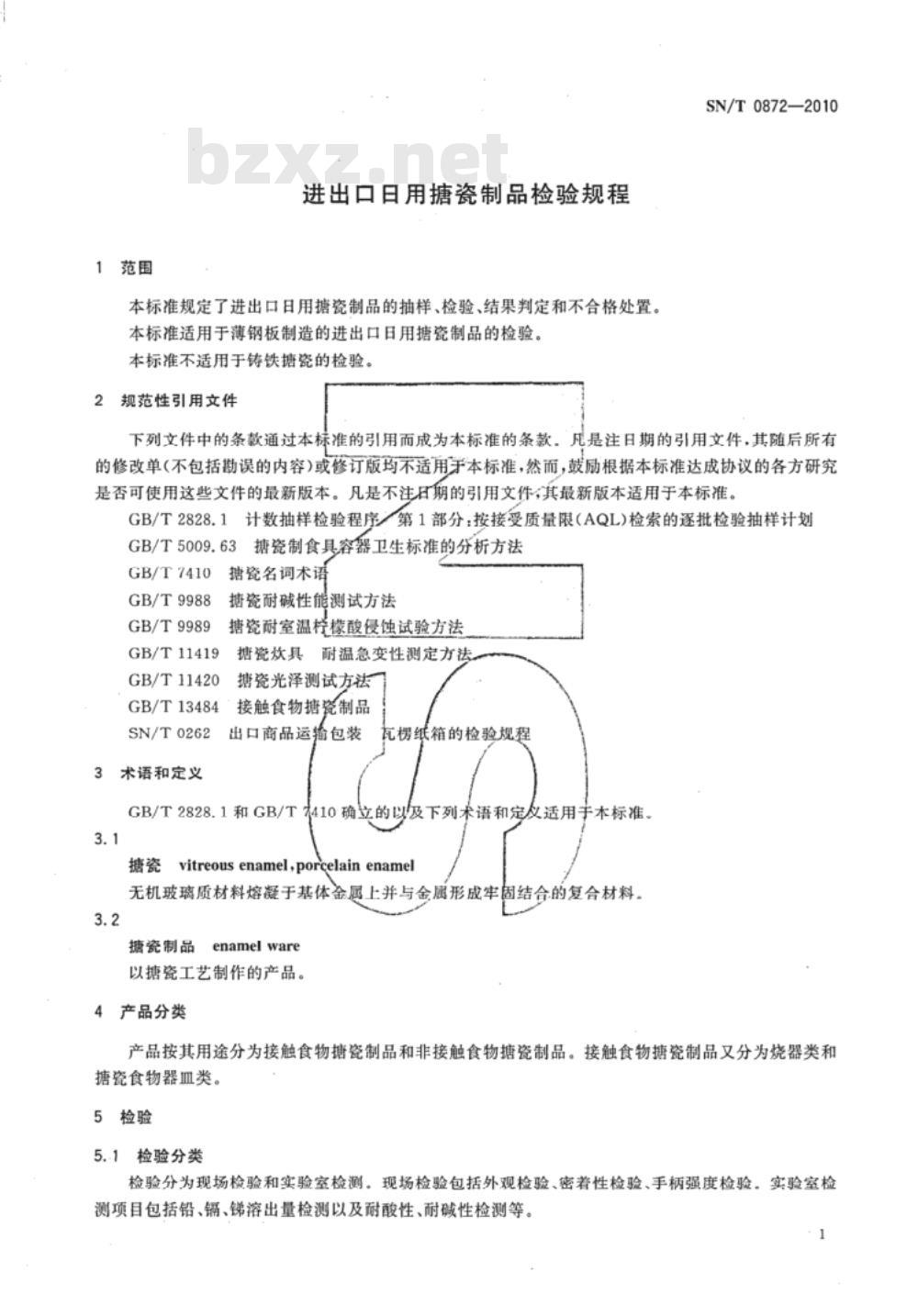

1范围
进出口日用瓷制品检验规程
本标准规定了进出口日用塘瓷制品的抽样、检验、结果判定和不合格处置。本标准适用于薄钢板制造的进出口日用糖瓷制品的检验。本标准不适用于铸铁塘瓷的检验。2规范性引用文件
SN/T0872—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。计数抽样检验程序／第1部分：按接受质量限（AQL)检索的逐批检验抽样计划GB/T2828.1
GB/T5009.63糖瓷制食具容器卫生标准的分析方法GB/T7410
GB/T9988
GB/T9989
GB/T11419
GB/T11420
GB/T13484
SN/T0262
3术语和定义
塘瓷名词术语
据瓷耐碱性能测试方法
塘瓷耐室温柠檬酸侵蚀试验方法糖瓷炊具耐温急变性测定方法
携瓷光泽测试方法
接触食物据瓷制品
出口商品运输包装
瓦楞纸箱的检验规程
GB/T2828.1和GB/T410确立的以及下列术语和定及适用手本标准。3.1
携瓷vitreousenamel，porcelainenamel无机玻璃质材料熔凝于基体金属上并与金属形成牢固结合的复合材料。3.2
携瓷制品
enamel ware
以糖瓷工艺制作的产品。
4产品分类
产品按其用途分为接触食物塘瓷制品和非接触食物塘瓷制品。接触食物携瓷制品又分为烧器类和糖瓷食物器血类。
5检验
检验分类
检验分为现场检验和实验室检测。现场检验包括外观检验、密着性检验、手柄强度检验。实验室检测项目包括铅、镭、锑溶出量检测以及耐酸性、耐碱性检测等。1
SN/T0872—2010

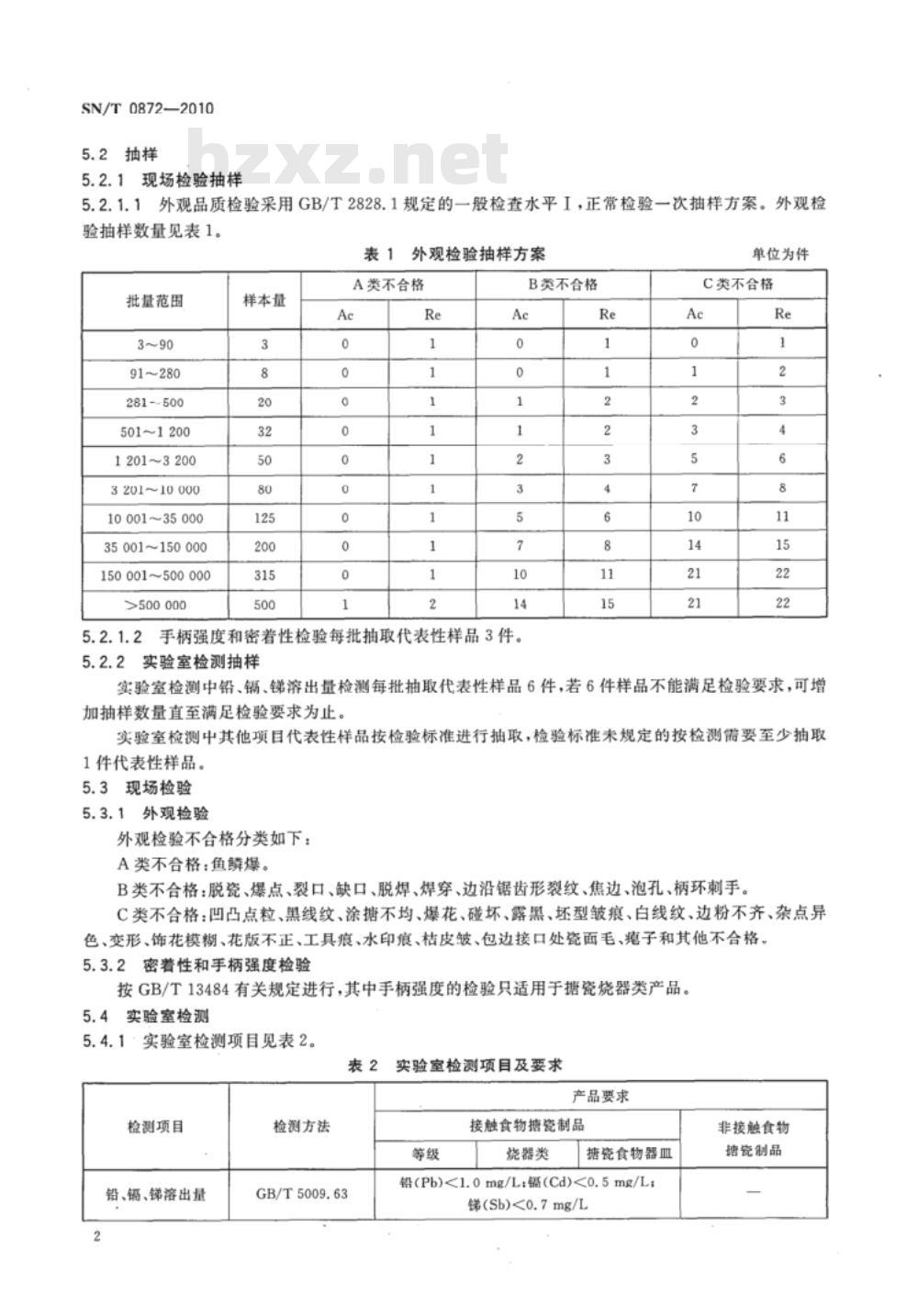

5.2抽样
5.2.1现场检验抽样
5.2.1.1外观品质检验采用GB/T2828.1规定的一般检查水平I，正常检验一次抽样方案。外观检验抽样数量见表1。
外观检验抽样方案
批量范围
91~280
281-500
501~1200
1201~3200
3201~10000
10001~35000
35001~150000
150001~500000
>500 000
样本量
A类不合格
B类不合格
5.2.1.2手柄强度和密着性检验每批抽取代表性样品3件。5.2.2实验室检测抽样
单位为件
C类不合格
实验室检测中铅、、锑溶出量检测每批抽取代表性样品6件，若6件样品不能满足检验要求，可增加抽样数量直至满足检验要求为止。实验室检测中其他项目代表性样品按检验标准进行抽取，检验标准未规定的按检测需要至少抽取1件代表性样品。
5.3现场检验
5.3.1外观检验
外观检验不合格分类如下：
A类不合格：鱼鳞爆。
B类不合格：脱瓷、爆点、裂口、缺口、脱焊、焊穿、边沿锯齿形裂纹、焦边、泡孔、柄环刺手。C类不合格：凹凸点粒、黑线纹、涂糖不均、爆花、碰坏、露黑、坏型皱痕、白线纹、边粉不齐、杂点异色、变形、饰花模糊、花版不正、工具痕、水印痕、枯皮皱、包边接口处瓷面毛、癌子和其他不合格。5.3.2密着性和手柄强度检验
按GB/T13484有关规定进行，其中手柄强度的检验只适用于据瓷烧器类产品5.4实验室检测
5.4.1实验室检测项目见表2。
：实验室检测项目及要求
产品要求
检测项目
铅、锯、锑溶出量
检测方法
GB/T 5009.63
接触食物据瓷制品
烧器类
捷瓷食物器血
铅(Pb)<1.0mg/L：辐(Cd)非接触食物
糖瓷制品
检测项目
耐酸性
耐碱性/（mg/cm）
耐温急变性湿差/℃
耐热水性
检测方法
GB/T9989
GB/T9988
GB/T 11419
GB/T13484
GB/T11420

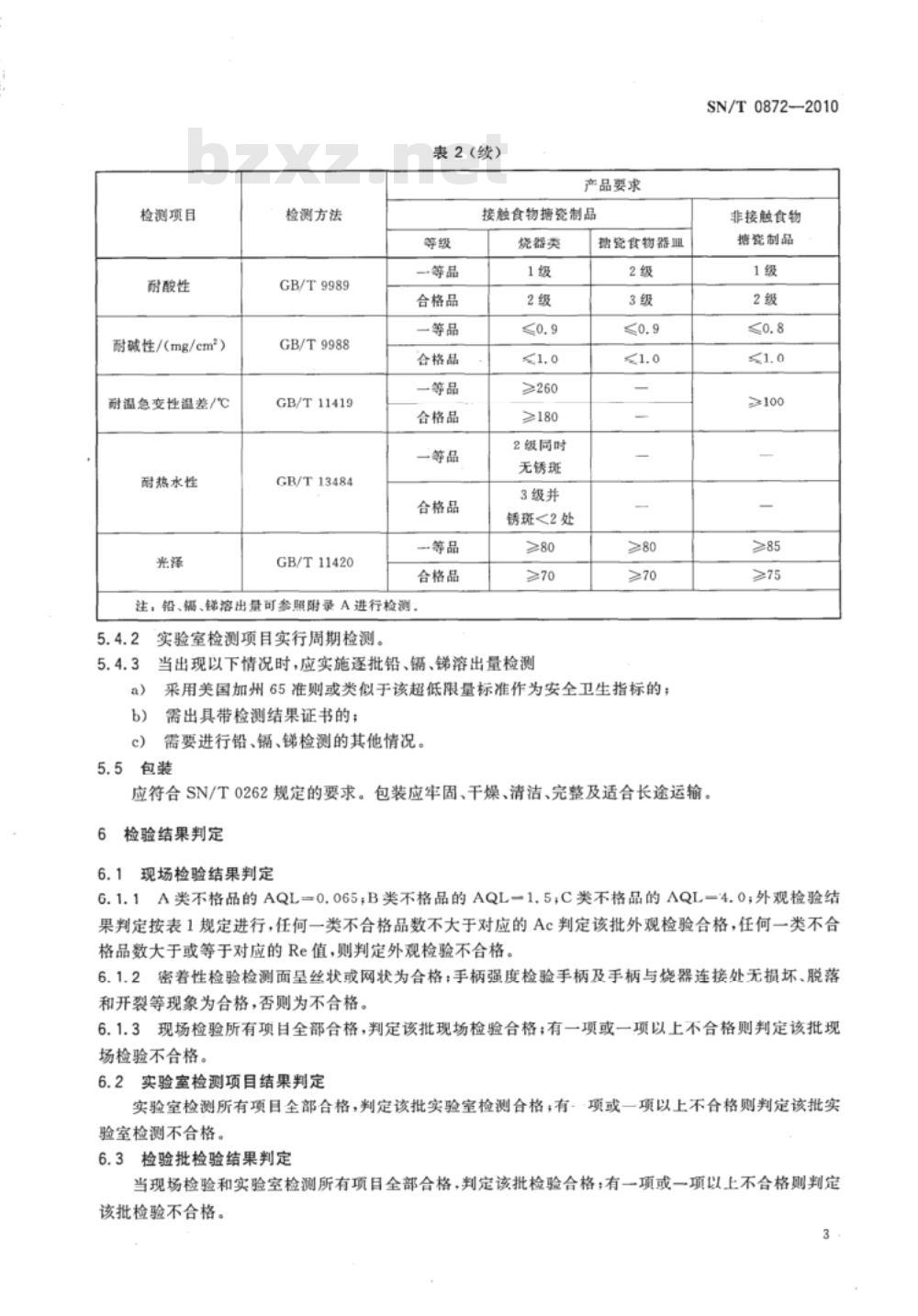

表2(续）
产品要求
接触食物携瓷制品
一等品
合格品
一等品
合格品
一等品
合格品免费标准下载网bzxz
二等品
合格品
一等品
合格品
注：铅、锯、溶出量可参照附录A进行检测。5.4.2
实验室检测项目实行周期检测。烧器类
≥260
2级同时
无锈斑
3级并
锈斑<2处
当出现以下情况时，应实施逐批铅、镉、溶出量检测据瓷食物器
采用美国加州65准则或类似于该超低限量标准作为安全卫生指标的；需出具带检测结果证书的；
需要进行铅、镉、锑检测的其他情况。5.5包装
SN/T0872—2010
非接触食物
据瓷制品
应符合SN/T0262规定的要求。包装应牢固、干燥、清洁、完整及适合长途运输。6检验结果判定
6.1现场检验结果判定
6.1.1A类不格品的AQL=0.065;B类不格品的AQL一1.5；C类不格品的AQL=4.0；外观检验结果判定按表1规定进行，任何一类不合格品数不大于对应的Ac判定该批外观检验合格，任何一类不合格品数大于或等于对应的Re值，则判定外观检验不合格。6.1.2密着性检验检测面呈丝状或网状为合格；手柄强度检验手柄及手柄与烧器连接处无损坏、脱落和开裂等现象为合格，否则为不合格。6.1.3现场检验所有项目全部合格，判定该批现场检验合格；有一项或一项以上不合格则判定该批现场检验不合格。
6.2实验室检测项目结果判定
实验室检测所有项目全部合格，判定该批实验室检测合格；有一项或一项以上不合格则判定该批实验室检测不合格。
6.3检验批检验结果判定
当现场检验和实验空检测所有项目全部合格，判定该批检验合格；有一项或一项以上不合格则判定该批检验不合格。
SN/T 08722010
不合格处置
对出口检验合格批应将外观检验不合格品更换为合格品，对不合格批经返工整理后，允许再重新检验一次。
检验有效期
检验有效期为12个月。
国家/地区名称
国际标准化组织
以色列
孟加拉
斯里兰卡
俄罗斯
加拿大
墨西哥
附录A
（资料性附录）
部分国家/地区铅镉溶出量检测方法及判定准则表A.1
部分国家/地区铅镐溶出量检测方法及判定准则检测方法
ISO 6486-1;1999
EN1388-1,1996
ASTMC738:1994(2006)
SI.1003-1999
BDS485:2801
SLS1822/2:2001
TOCTP50185：1992
SOR/98-175
PROY-NOM-231-SSA1:2002
SN/T0872—2010
判定准则
ISO6486-2:1999
2005/31/EC,84/500/EEC
FDA/ORACPG7117.06:1995
FDA/ORACPG7117.07:1995
SI1003;1999
BDS485;2001
SLS1222/1:2001
TOCTP50186:1992
SOR/98-176
PROY-NOM-231-SSA1:2002
SN/T0872-2010
中华人民共和国出人境检验检疫行业标准
进出口日用糖瓷制品检验规程
SN/T0872—2010
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷开本880×12301/16
印张0.75字数9千字
2010年4月第一版2010年4月第一次印别印数1-1600
书号：155066·2-20621
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
