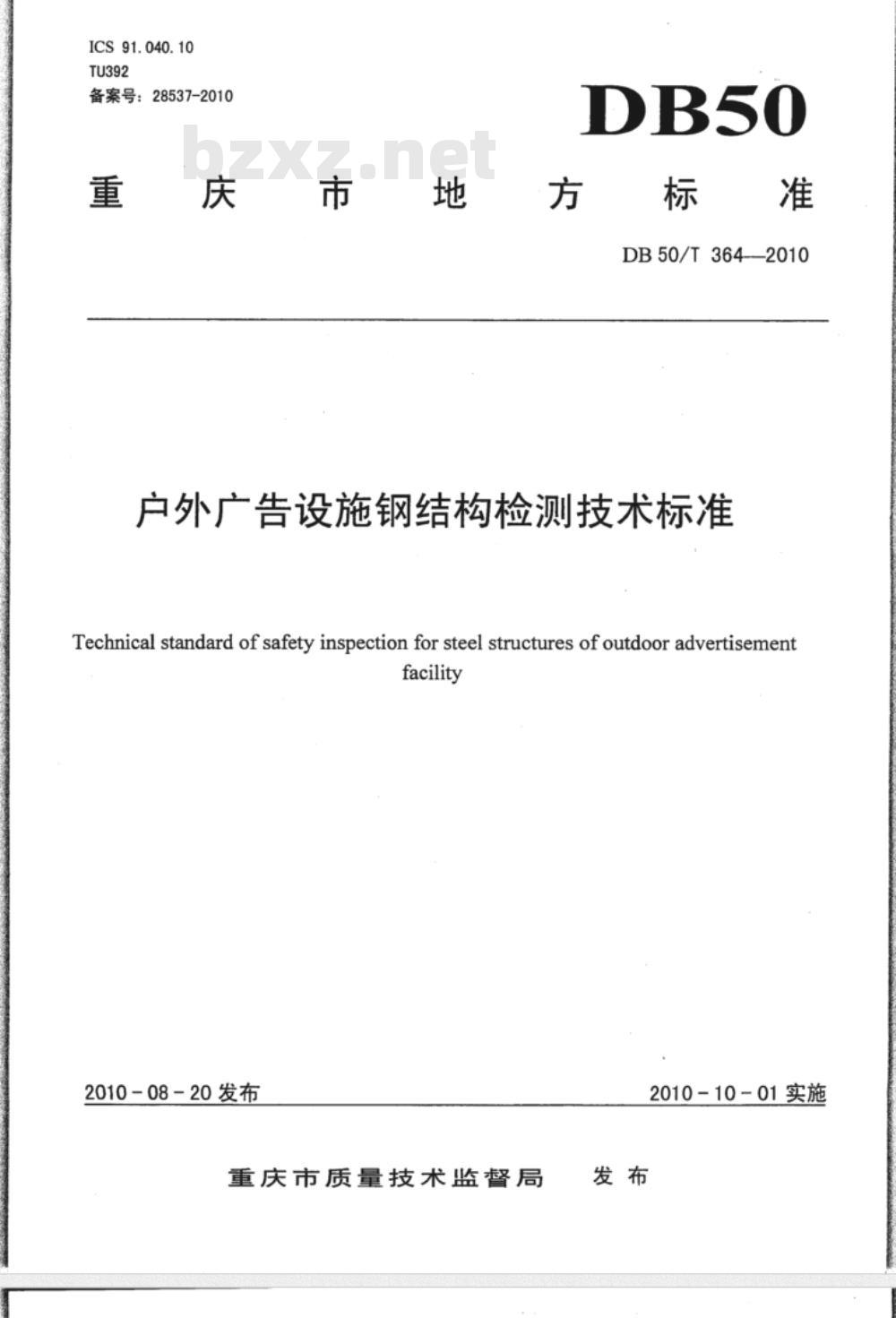

ICS91.040.10
备案号：28537-2010
重　庆
广市地
方标准
DB50/T3642010
户外广告设施钢结构检测技术标准Technical standard of safety inspection for steel structures of outdoor advertisementfacility
2010-08-20发布
重庆市质量技术监督局
2010-10-01实施

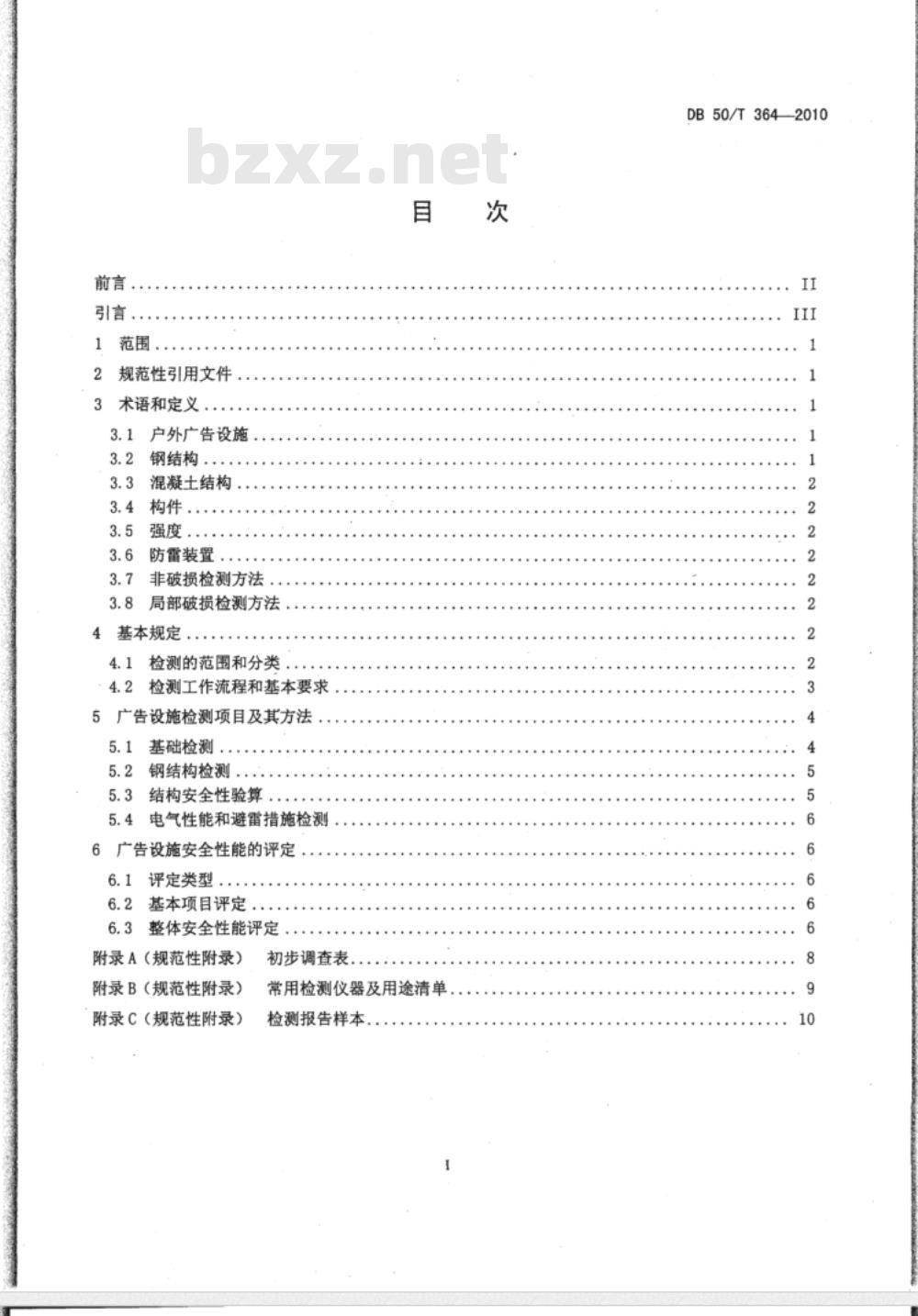

1范围，
规范性引用文件
3术语和定义，
户外广告设施
钢结构.
混凝土结构
3.4构件
强度，
防雷装置
非破损检测方法
局部破损检测方法
基本规定
4.1检测的范围和分类
4.2检测工作流程和基本要求
5广告设施检测项目及其方法
5.1基础检测
5.2钢结构检测
5.3结构安全性验算
5.4电气性能和避雷措施检测
6广告设施安全性能的评定
6.1评定类型.
6.2基本项目评定
6.3整体安全性能评定
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
初步调查表
常用检测仪器及用途清单
检测报告样本
DB50/T3642010

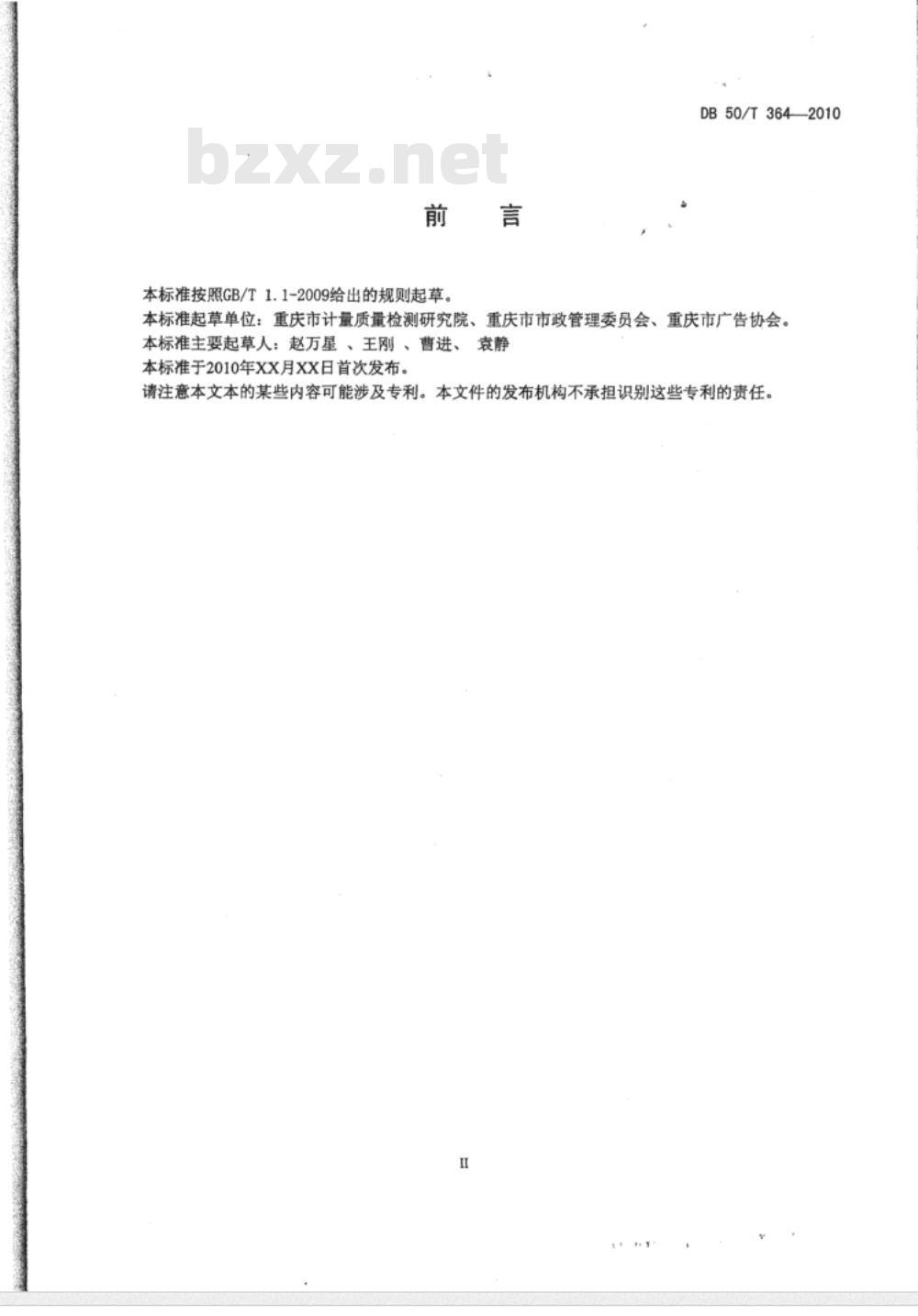

本标准按照GB/T1.1-2009给出的规则起草。DB50/T3642010
本标准起草单位：重庆市计量质量检测研究院、重庆市市政管理委员会、重庆市广告协会。本标准主要起草人：赵万星、王刚、曹进、袁静本标准于2010年XX月XX日首次发布。请注意本文本的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。引言
DB50/T3642010bzxZ.net
为了保证户外广告设施的安全，依据《重庆市户外广告设施技术规范》和相关国家标准和行业标准，特制定本标准。
户外广告设施钢结构检测内容包括混凝土结构、钢结构、结构验算和电气等方面。本标准的实施可以为规范户外广告设施的设计和安全管理提供服务。本标准的内容是在广泛调查研究的基础上，认真总结全国各地户外广告牌的设计、制作、安装和检测技术方面的经验编制而成。
1范围
户外广告设施钢结构检测技术标准本标准规定了户外广告设施钢结构安全检测方法和要求。本标准适用于重庆地区各类新建和既有户外广告设施钢结构的安全检测。2规范性引用文件
DB50/T3642010
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBJ107-1987
GB/T222-2006
GB223-1987
GB/T700-2006
GB/T1591-2008
GB8923-1988
GB11345-89
GB/T21431-2008
GB50009-2001
GB50010-2002
GB50011—2001
GB 500172003
GB50023-2009
GB502042002
GB502052001
GB/T50344—2004
CECS148:2003
JGJ/T6-2008
JGJ/T8-1997
3术语和定义
《混凝土强度检验评定标准》
《钢的成品化学成分允许偏差》《钢铁及合金化学分析方法》
《碳素结构钢》
《低合金高强度结构钢》
《涂装前钢材表面锈蚀等级和除锈等级》《钢焊缝手工超声波探伤方法和探伤结果分级》《建筑物防雷装置检测技术规范》《建筑结构荷载规范》
《混凝土结构设计规范》
《建筑抗震设计规范》
《钢结构设计规范》
《建筑抗震鉴定标准》
《混凝土结构工程施工质量验收规范》《钢结构工程施工质量验收规范》《建筑结构检测技术标准》
《户外广告设施钢结构技术规程》《民用建筑电气设计规范》
《建筑变形测量规程》
户外广告设施outdooradvertisementfacility设置在户外如在公路、铁路边或建筑物、构筑物上的广告设施。3.2
钢结构steelstructure
以钢材制作为主的结构。
DB50/T3642010
混凝土结构concretestructure
以混凝土为主的结构，包括素混凝土结构、钢筋混凝土结构和预应力混凝土结构。构件element
由零件或由零件和部件组成的钢结构基本单元，如、柱、支撑等。强度strength
在外力作用下，材料抵抗变形和破坏的能力。防雷装置lightningprotectionsystem用以对某一空间进行防雷效应保护的整套装置，它由外部防雷装置和内部防雷装置两部分组成。包括接闪器、引下线、接地装置、过电压保护及其它连接导体。3.7
非破损检测方法methodofnon-destructivetest在检测过程中，对结构的既有性能没有影响的检测方法。3.8
局部破损检测方法methodofpart-destructivetest在检测过程中，对结构既有性能有局部和暂时的影响，但去性能可恢复的检测方法。4基本规定
4.1检测的范围和分类
4.1.1广告检测分为新建广告设施检测和既有广告设施检测。4.1.2新建广告设施存在下列情况之一，应进行安全检测：a)
竣工验收要求；
对施工质量有怀疑或者争议，需要通过检测分析广告设施的可靠性；发生工程事故，需要通过检测分析事故原因。c）
4.1.3既有广告设施存在下列情况之一，应进行安全检测a）广告设施的安全运行存在隐患；b）广告设施因材料老化和构件损坏而影响其使用：2
广告设施已达到设计使用年限要继续使用；c)
对既有广告设施的工程质量有怀疑或者争议：e）广告设施的定期检测。
DB50/T364—2010
4.1.4重要和大型广告设施，除了峻工验收和周期检测外，在每年雷雨季节或者大风来临之际，应做临时检查。必要时宜进行结构动力测试和结构安全性监测。4.2检测工作流程和基本要求
4.2.1工作流程
应按图1进行。
调查（格式见附录A)
制定检测方案
现场检测
数据分析
编制检测报告
图1检测工作流程图
4.2.2检测项目
基础及混凝土检测。
钢结构检测，包括材质、连接等。4.2.2.2
补充测试
4.2.2.3结构验算，包括基础承载力、构件强度、变形和稳定性验算等。4.2.2.4电气及防雷保护检测。
4.2.3检测方法和现场抽样的基本要求4.2.3.1检测方法宜选用本标准和相关技术标准的方法米执行：当选用自行开发或引进的检测方法时，应在检测方案中说明，并提供检测细则。4.2.3.2现场检测应以不损害结构的安全性为原则：现场检测人员应不少于两名。3
