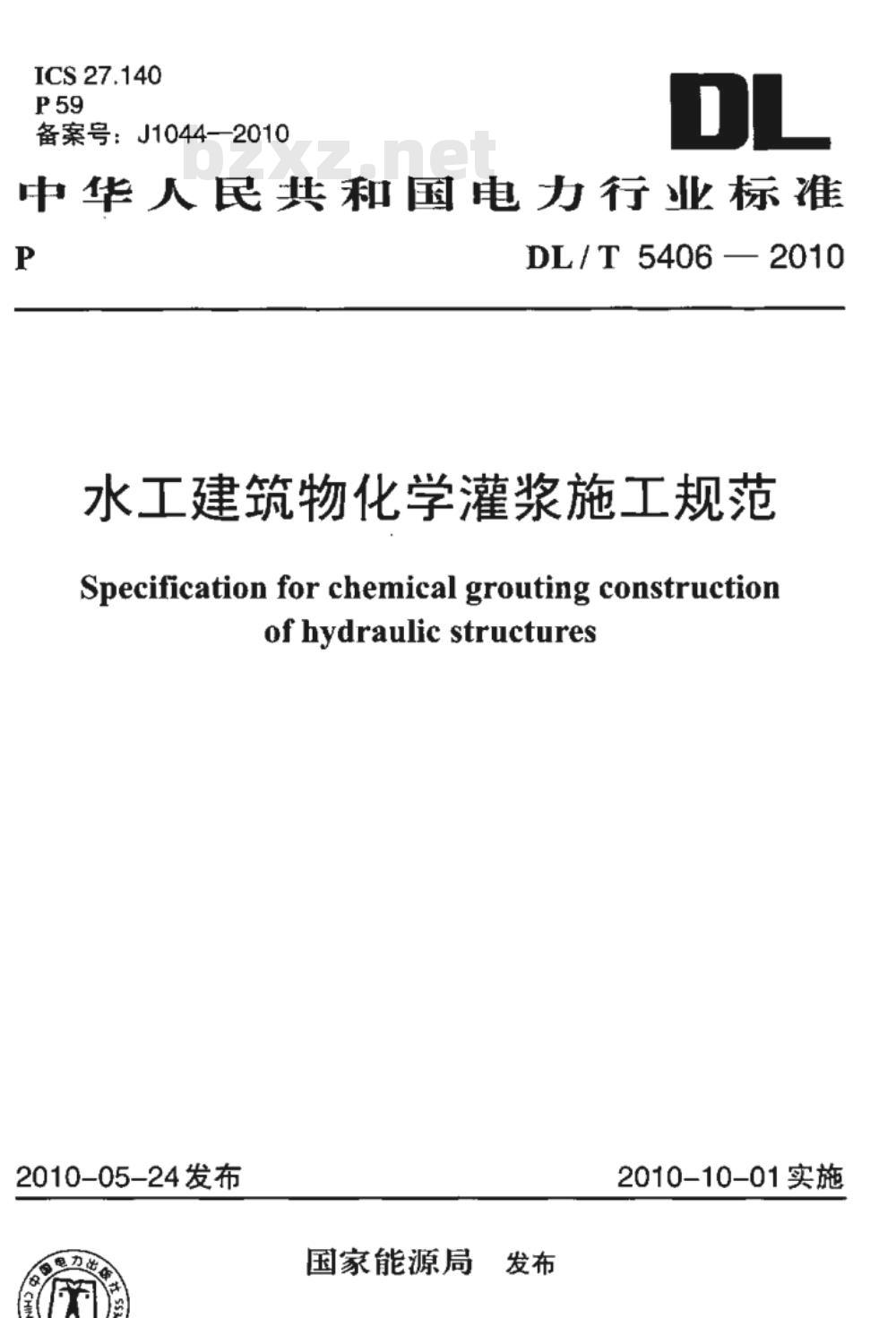

【电力行业标准(DL)】 水工建筑物化学灌浆施工规范

ICS27.140
备案号：J1044—2010
中华人民共和国电力行业标准
DL/T 5406—2010
水工建筑物化学灌浆施工规范
Specification for chemical grouting constructionof hydraulic structures
2010-05-24发布
国家能源局
2010-10-01实施

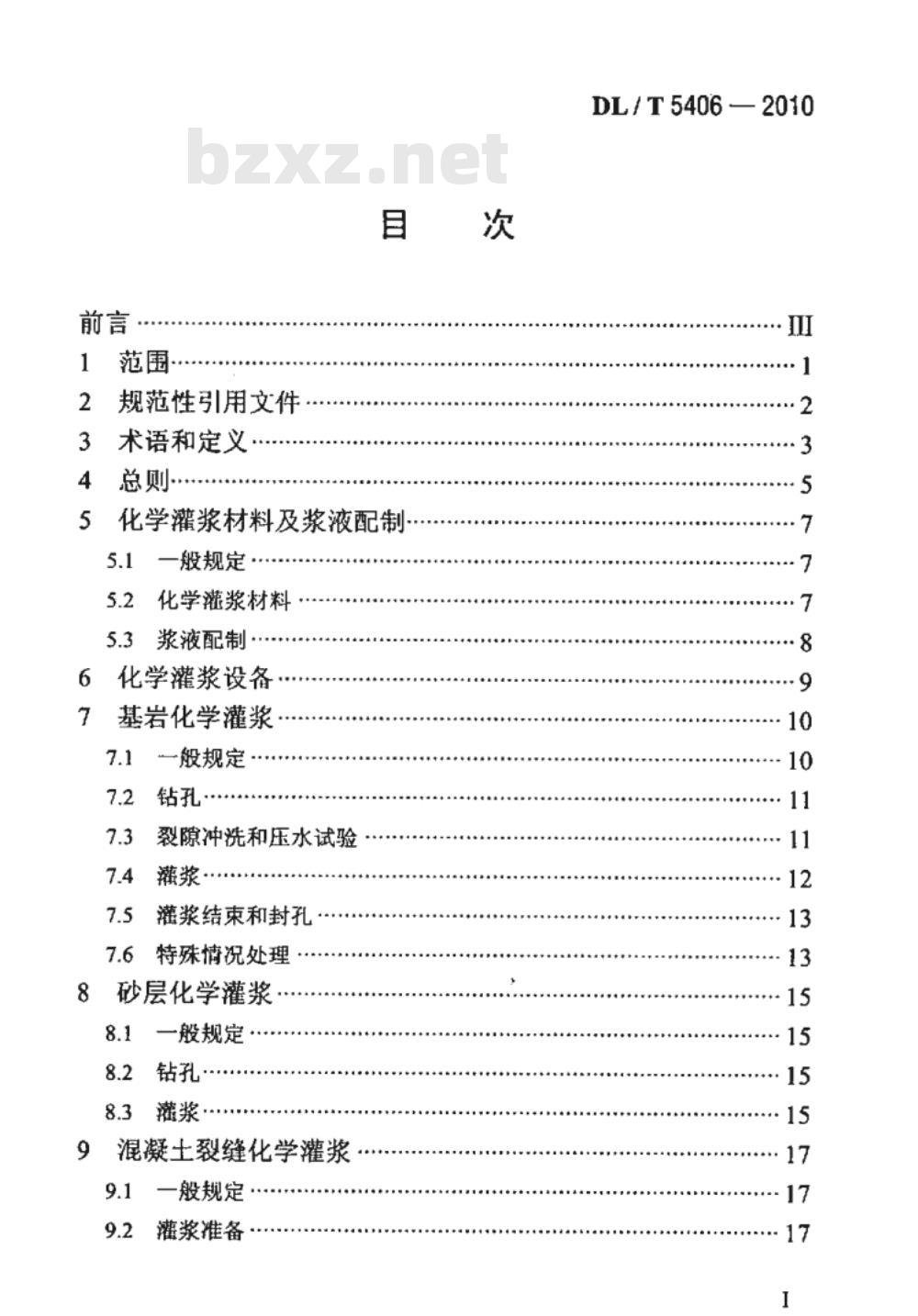

范围·
规范性引用文件
术语和定义·
化学灌浆材料及浆液配制
一般规定
化学滋浆材料
5.3浆液配制·
化学灌浆设备
基岩化学灌浆
一般规定
裂隙冲洗和压水试验
灌浆结束和封孔·…
特殊情况处理
砂层化学灌浆
一般规定
钻孔，
混凝土裂缝化学灌浆
9.1一般规定
灌浆准备
DL/T5406—2010
DL/T5406-2010

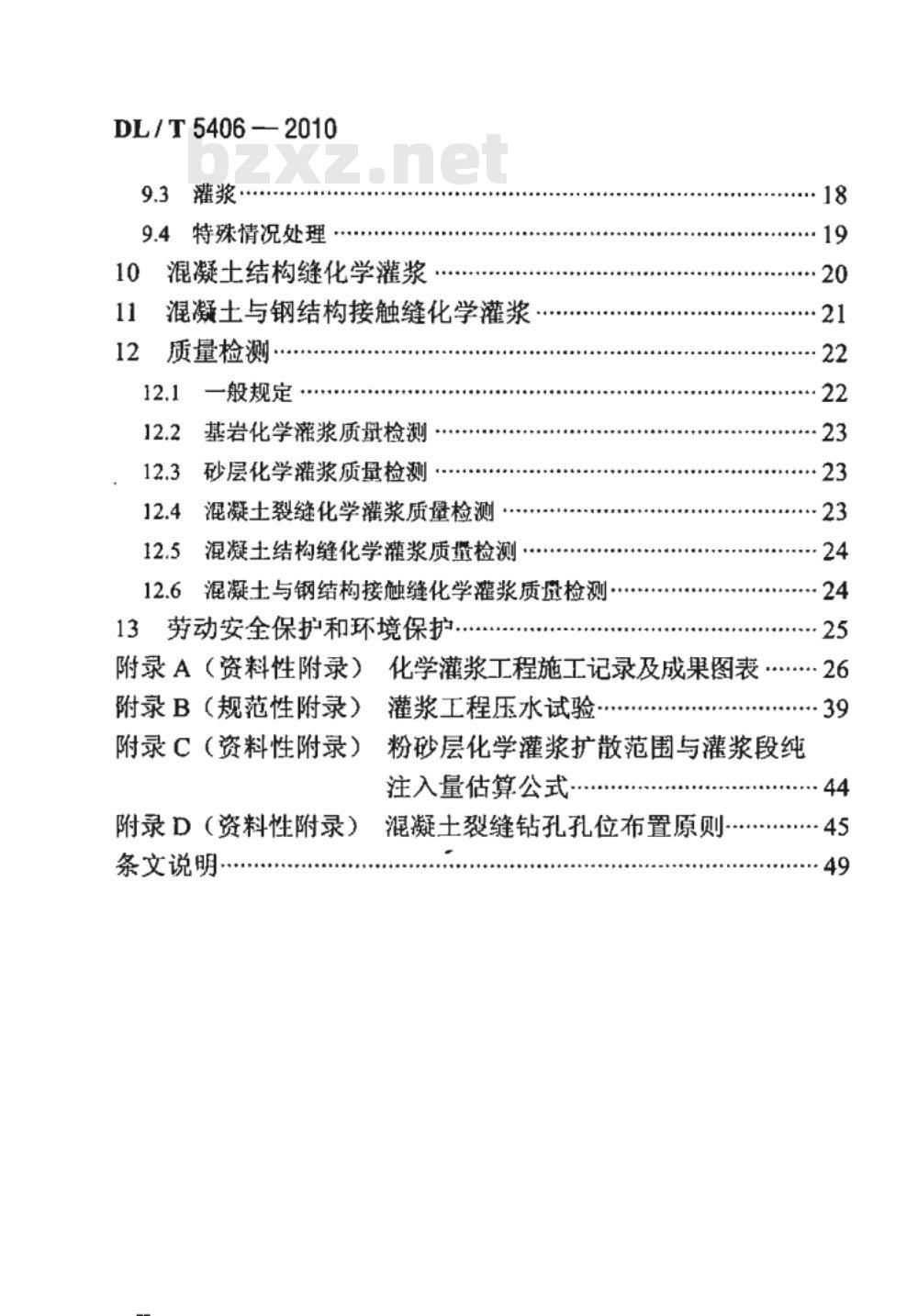

特殊情况处理
混凝土结构缝化学灌浆
混凝土与钢结构接触缝化学灌浆质量检测
般规定
基岩化学灌浆质册检测
砂层化学灌浆质量检测
混凝土裂缝化学灌浆质量检测
混凝土结构缝化学灌浆质堡检测混凝土与钢结构接他缝化学灌浆质检测·13劳动安全保护和环境保护，
附录A（资料性附录）
附录B（规范性附录）
附录C（资料性附录）
附录D（资料性附录）
条文说明
化学灌浆工程施工记录及成果图表26灌浆工程压水试验
粉砂层化学灌浆扩散范围与灌浆段纯注入量估算公式
混凝土裂缝钻孔孔位布置原则
DL/T5406—2010

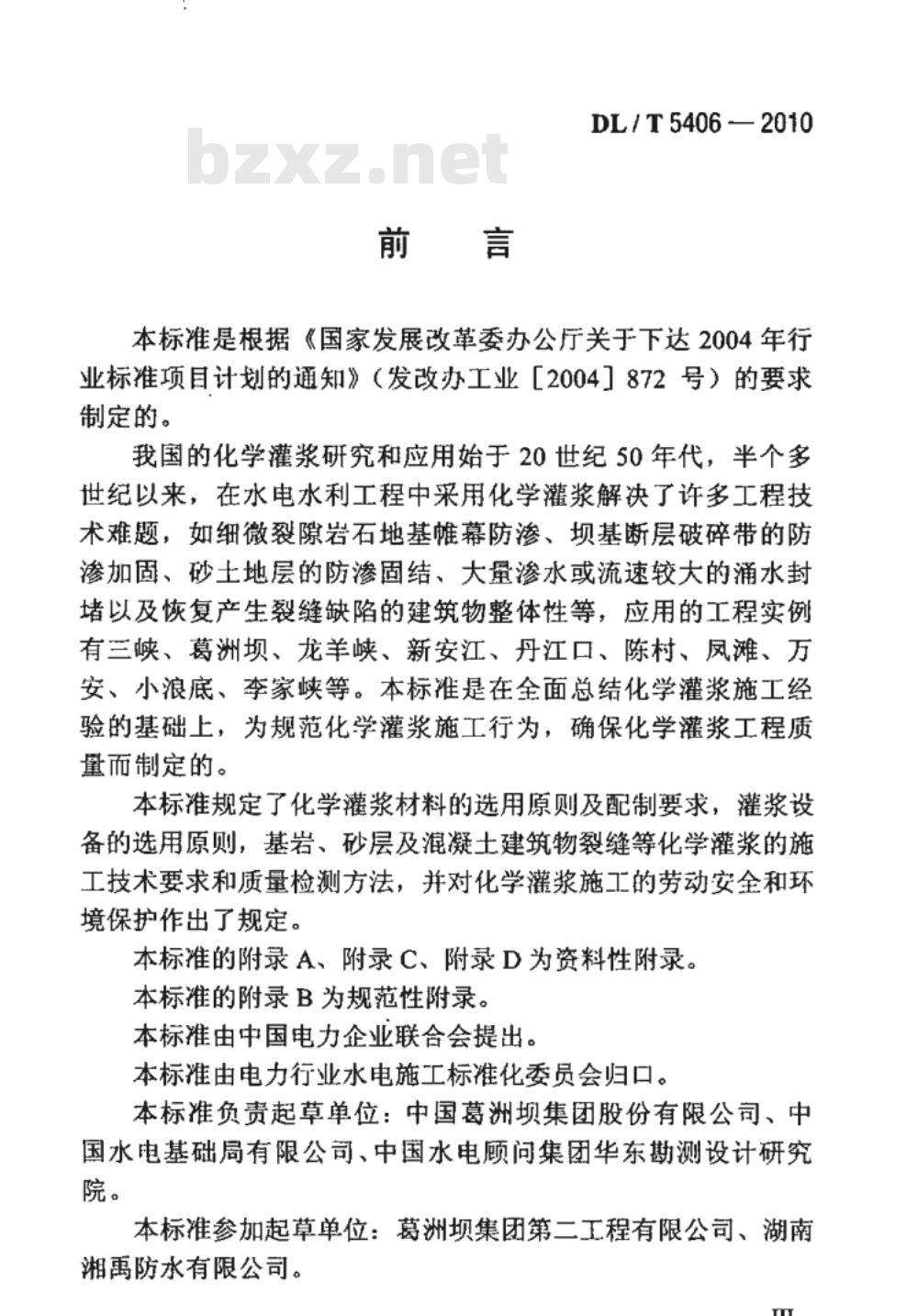

本标准是根据《国家发展改革委办公厅关于下达2004年行业标项目计划的通知》（发改办工业［2004】872号）的要求制定的。
我国的化学灌浆研究和应用始于20世纪50年代，半个多世纪以来，在水电水利工程中采用化学灌浆解决了许多工程技术难题，如细微裂隙岩石地基雌幕防渗、坝基断层破碎带的防渗加固、砂土地层的防渗固结、大量渗水或流速较大的涌水封堵以及恢复产生裂缝缺陷的建筑物整体性等，应用的工程实例有三峡、葛洲坝、龙羊峡、新安江、丹江口、陈村、凤滩、万安、小浪底、李家峡等。本标准是在全面总结化学灌浆施工经验的基础上，为规范化学灌浆施工行为，确保化学灌浆工程质量而制定的。
本标准规定了化学灌浆材料的选用原则及配制要求，灌浆设备的选用原则，基岩、砂层及混凝土建筑物裂缝等化学灌浆的施工技术要求和质量检测方法，并对化学灌浆施工的劳动安全和环境保护作出了规定。bzxz.net
本标准的附录A、附录C、附录D为资料性附录。本标准的附录B为规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化委员会归口。本标准负责起草单位：中国葛洲坝集团股份有限公司、中国水电基础局有限公司、中国水电颐尚集团华东勘测设计研究院。
本标准参加起草单位：葛洲坝集团第二工程有限公司、湖南湘禹防水有限公司。
DL/T5406—2010

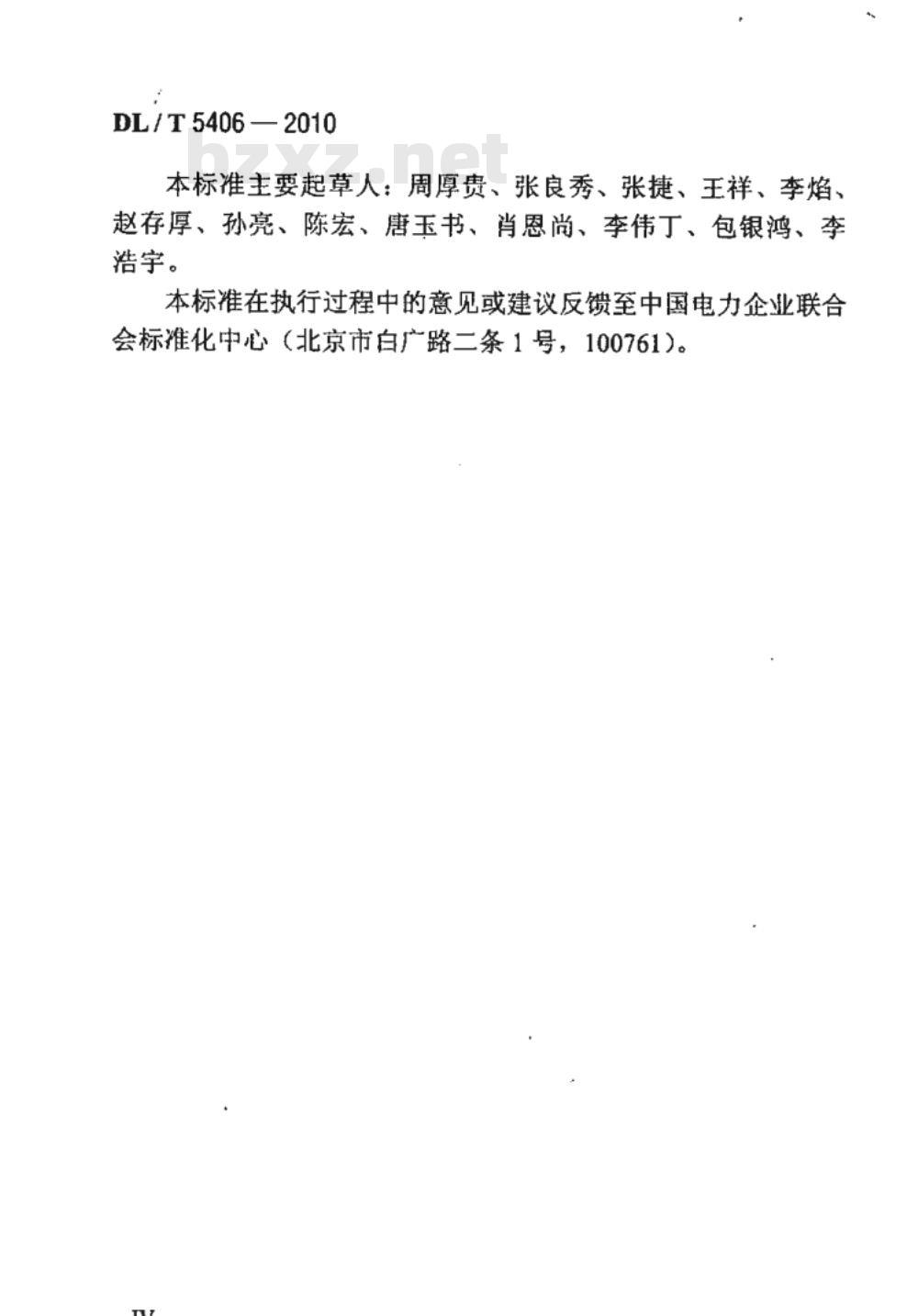

本标准主要起草人：周厚贵、张良秀、张捷、王祥、李焰、赵存厚、孙亮、陈宏、唐玉书、肖恩尚、李伟丁、包银鸿、李浩宇。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。1范围
DL/T5406—2010
本标准规定了水工建筑物化学灌浆工程施工的技术要求及其质量检测方法。
本标准适用于水电水利工程地基处理及混凝土建筑物的化学灌浆工程施工，其他类似工程可参照执行。DL/T5406—2010
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。DLT5148水工建筑物水泥灌浆施工技术规范混凝土裂缝用环氧树脂灌浆材料JC/T1041
JC/T2037
JC/T2041
丙烯酸盐灌浆材料
聚氨酯灌浆材料
3术语和定义
下列术语和定义适用于本标准。3.0.1
化学灌浆chemicalgrouting
DL/T5406--2010
利用压力，通过钻孔、埋管、贴嘴等设施，将化学浆液注入基岩、覆盖层（砂层）、混凝土裂缝、结构缝等需处理的工程部位，使其充填、扩散、胶凝、固结，达到防渗堵漏、补强加固目的的工程措施。
聚氨酯灌浆材料polyurethanegroutingmaterial以多异氰酸酯与多羟基化合物制备的预聚体为主剂，通过与水或固化剂反应形成具有聚氨基甲酸酯（简称聚氨酯）结构交联化合物的化学灌浆材料，分水溶性（亲水型）、油溶性（蔬水型）两类。
环氧树脂灌浆材料epoxyresingroutingmaterial以环氧树脂或改性环氧树脂为主剂，通过与固化剂反应形成交联化合物的化学灌浆材料。
丙烯酸盐灌浆材料acrylategroutingmaterial以丙烯酸盐为主剂，采用氧化还原引发体系，通过自由基聚合反应形成不溶于水的凝胶体的化学灌浆材料。3.0.5
水玻璃灌浆材料waterglassgroutingmaterial以水玻璃（硅酸钠）溶液为主剂，与各种胶凝剂反应形成不溶于水的硅酸凝胶的化学灌浆材料。DL/T5406--2010
包水性waterabsorptioncapability指水溶性聚氨酯灌浆材料与固定倍数水混合后，在一定时间内与水完全反应后形成凝胶体的能力。用于表征水溶性聚氨酯灌浆材料的堵水能力。
单液灌浆法single liquidgroutingmethod将浆液配方中的各种组分，按规定比例进行混合搅拌成为种浆液，向灌浆孔内注入的方法。3.0.8
双液灌浆法doubleliquidgroutingmethod按规定比例将甲液和乙液分别泵送至混合器或分别同时向灌浆孔内注入的方法。
循环钻灌法rotationdrillinggroutingmethod在覆盖层（砂层）中自上而下逐段进行钻孔和灌浆，各灌浆段均在孔口封闭的灌浆方法。
预埋花管法soletanchegroutingmethod在覆盖层（砂层）中先通过钻孔埋设特制的花管，然后在花管中分段进行灌浆的方法。
贴嘴灌浆法port-adhesivegroutingmethod通过粘贴专门的注浆嘴将浆液灌入混凝土裂缝、结构缝和接触缝等部位的方法。
4总则
DL/T5406—2010
4.0.1化学灌浆工程施工前，应取得与工程有关的下列文件或资料：
施工详图和灌浆设计说明书。
灌浆施工技术要求。
灌浆质量标准和检测方法。
化学灌浆材料的产品合格证、安全和使用技术说明书。4.0.2化学灌浆工程施工前，应编制施工组织设计，包括劳动安全保护和环境保护措施。
4.0.3地质条件复杂地区或有特殊要求的化学灌浆工程在施工前或施工初期应进行现场灌浆试验，试验地点应具有代表性。当结合工程部位进行试验时，不得采取对工程可能产生不良后果的试验方法。
4.0.4化学灌浆施工所用的风、水、电供应应可靠，必要时可设置专用管路和线路。
4.0.5制浆与灌浆使用的天平、台秤、压力表、流量计、密度计、温度计等计量器具，应定期进行校验或率定，保持量值准确。4.0.6从事化学灌浆施工的人员，应接受专业技术、劳动环境保护等方面的培训，并经考核合格后方能上岗。4.0.7化学灌浆应采用纯压式灌浆方式。根据工程要求和材料性能的不同，可选用单液或双液灌浆法。4.0.8灌浆压力应按设计规定执热行。无设计规定时，应通过分析计算并结合工程类比确定，必要时通过灌浆试验论证，并在施工过程中调整。
4.0.9化学灌浆材料的实际使用配合比应在室内配合比试验数据的基础上，通过现场试验后确定。DL/T5406--2010
4.0.10灌浆过程中若浆液温度偏高，影响浆液性能指标时应采取降温措施。当浆液黏度明显增大不符合要求时，应弃浆。若继续灌浆，应重新配制。
4.0.11灌浆过程中各项施工记录应及时、准确、真实、齐全、清晰。图表格式参见附录A。
4.0.12灌浆孔口、注浆嘴在灌浆作业前及灌浆作业暂时中止时应妥加保护，不得流进污水和落入异物。4.0.13化学灌浆宜采用较小直径的灌浆孔和灌浆管，灌浆管路宜短。
4.0.14易变形（抬动部位）应安设变形监测装置，在灌浆施工全过程中进行实时监控、连续观测并记录，变形值不得超过设计规定。
4.0.15经实践检验和论证的新技术、新工艺、新材料、新设备等，可应用于水工建筑物化学灌浆工程施工。
