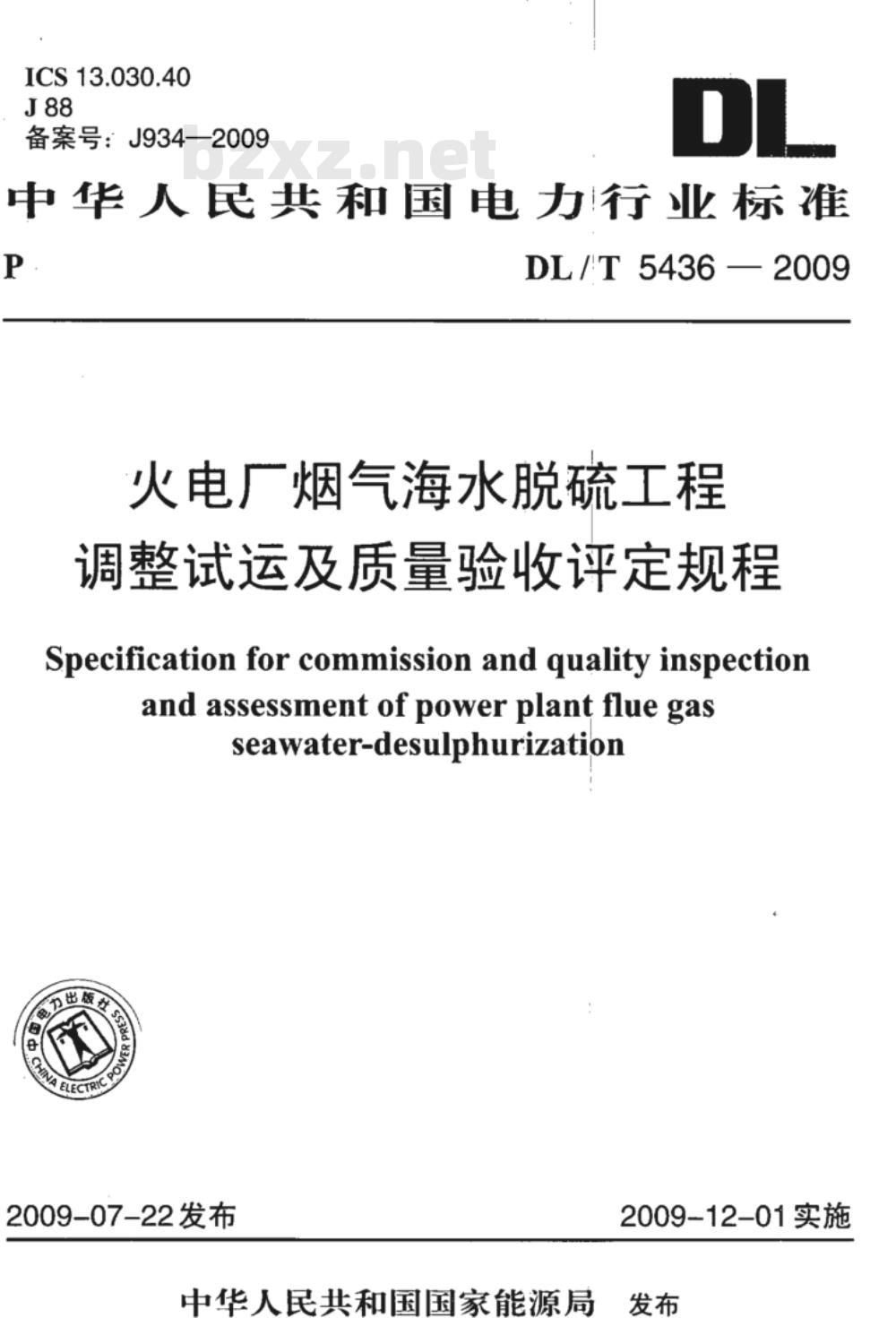

【电力行业标准(DL)】 火电厂烟气海水脱硫工程调整试运及质量验收评定规程

ICS13.030.40
备案号：J934—2009
中华人民共和国电力行业标准
DL/T5436—2009
火电广烟气海水脱硫工程
调整试运及质量验收评定规程
Specification for commission and quality inspectionand assessment of power plant flue gasseawater-desulphurization
2009-07-22发布
中华人民批和国国家能源局
2009-12-01实施

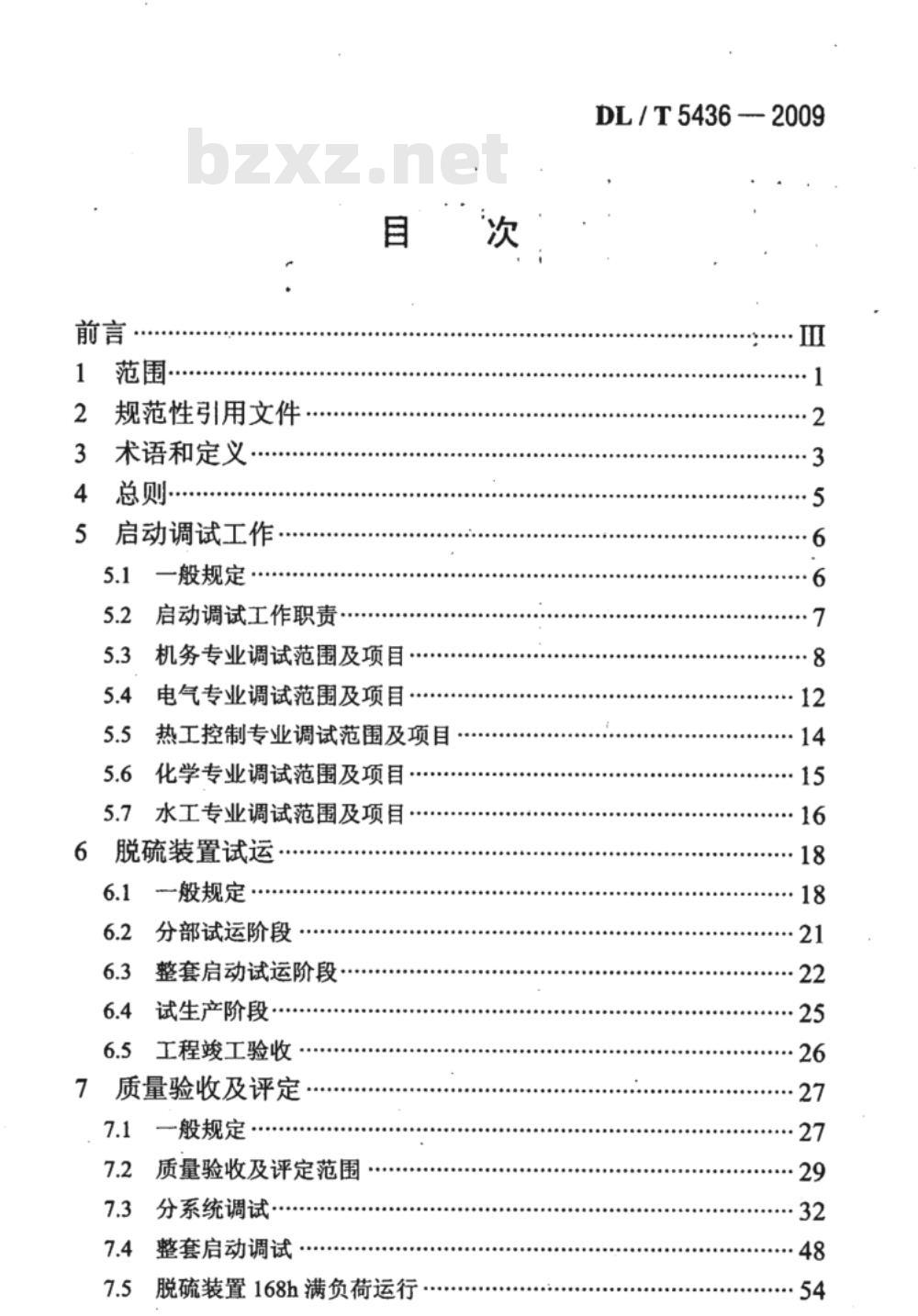

规范性引用文件
术语和定义
启动调试工作：
一般规定
启动调试工作职责.
机务专业调试范围及项目…·
电气专业调试范围及项目：
热工控制专业调试范围及项目
化学专业调试范围及项目…·
水工专业调试范围及项目…
脱硫装置试运
般规定
分部试运阶段
整套启动试运阶段
试生产阶段
工程竣工验收
质量验收及评定
一般规定·
质量验收及评定范围…
分系统调试·
整套启动调试
脱硫装置168h满负荷运行
DL/T5436--2009
DL/T54362009

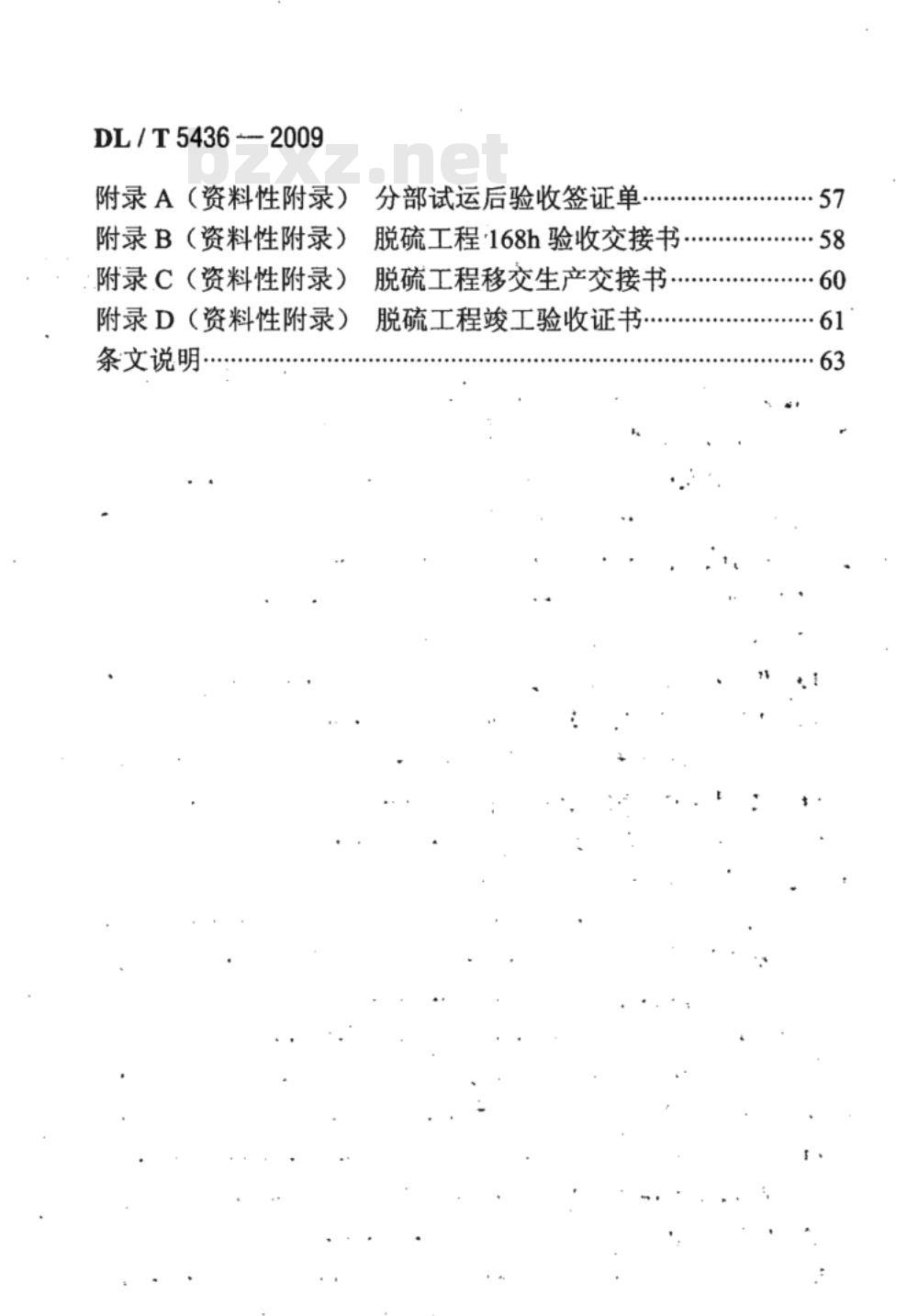

附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
条文说明，
分部试运后验收签证单
脱硫工程168h验收交接书
脱硫工程移交生产交接书
脱硫工程竣工验收证书
DL/T5436—2009

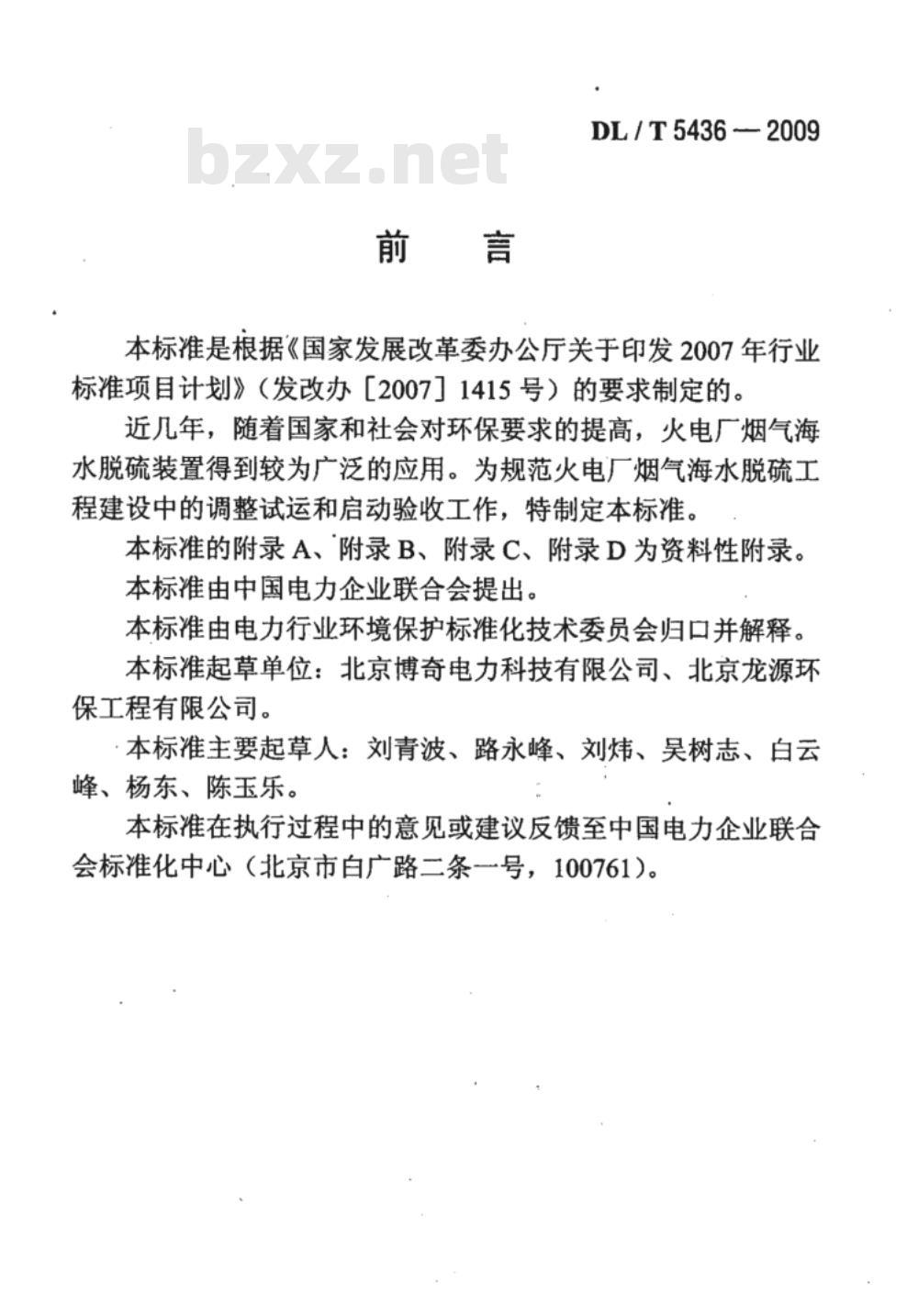

本标准是根据《国家发展改革委办公厅关于印发2007年行业标准项目计划》（发改办【2007］1415号）的要求制定的。近几年，随着国家和社会对环保要求的提高，火电厂烟气海水脱硫装置得到较为广泛的应用。为规范火电厂烟气海水脱硫工程建设中的调整试运和启动验收工作，特制定本标准。本标准的附录A、附录B、附录C、附录D为资料性附录。本标准由中国电力企业联合会提出。本标准由电力行业环境保护标准化技术委员会归口并解释。本标准起草单位：北京博奇电力科技有限公司、北京龙源环保工程有限公司。
·本标准主要起草人：刘青波、路永峰、刘炜、吴树志、白云峰、杨东、陈玉乐。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。DL/T54362009

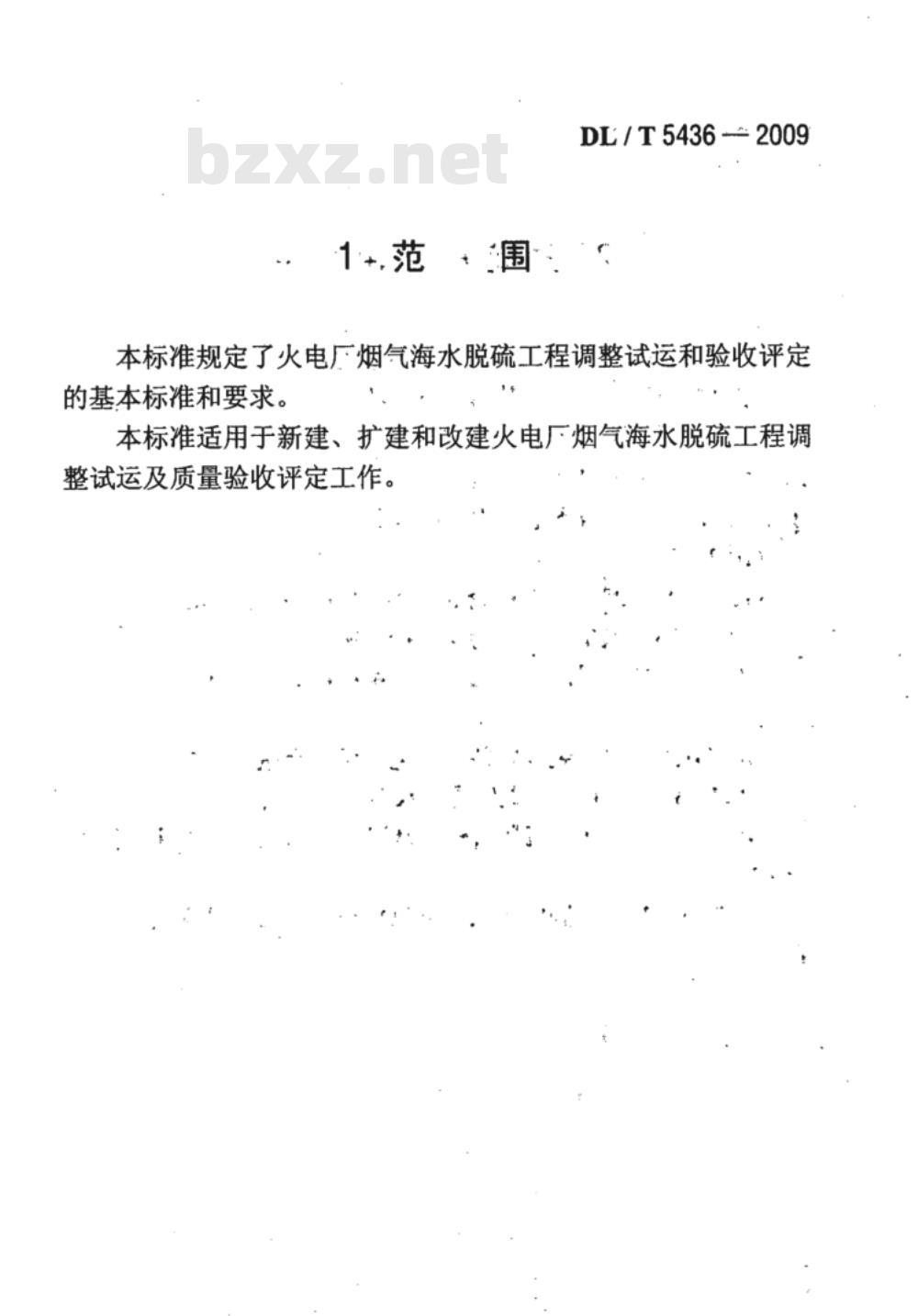

1+范+围
本标准规定了火电厂烟气海水脱硫工程调整试运和验收评定的基本标准和要求。
本标准适用于新建、扩建和改建火电整试运及质量验收评定工作，
气海水脱硫工程调
DL1T5436—2009
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3097海水水质标准
GB123482008工业企业厂界环境噪声排放标准GB13223火电厂大气污染物排放标准GB/T16157
固定污染源排气中颗粒物测定与气态污染物采样方法
GB50150
电气装置安装工程电气设备交接试验标准DL/T938-2005火电厂排水水质分析方法DL/T998-—2006石灰石-石膏湿法烟气脱硫装置性能验收试验规范
HJ/T75-2007
固定污染源烟气排放连续监测技术规范（试3术语和定义
下列术语和定义适用于本标准。3.0.1
DL/T5436—2009
，烟气海水脱硫seawaterfluegasdesulphurization（SWFGD）烟气海水脱硫是利用海水的碱性实现脱除烟气中二氧化硫的一种脱硫方法。燃煤烟气进入脱硫吸收塔内，在塔内被大量海水喷淋洗涤，烟气中的二氧化硫被海水吸收后脱除。3.0.2
脱硫效率SOzremovalefficiency由烟气海水脱硫装置脱除的二氧化硫量与脱硫前烟气中所含二氧化硫量的百分比。脱硫效率在数值上等于烟气海水脱硫装置入口烟气SO2浓度（mg/m2，标况，干基，6%O2）与出口SO2浓度（mg/m2，标况，干基，6%02）之差再除以入口烟气SO2浓度（mg/m2，标况，干基，6%02）所得百分比。3.0.3
海水脱硫工艺排水bzxZ.net
dischargewater
seawater flue gas desulphurization海水脱硫工艺排水是指海水脱硫系统在运行中排出的符合当地功能区海水水质标准的排水。3.0.4
海水供排水系统seawatersupplyandeffluentsystem脱硫用海水取自凝汽器出口的虹吸井，海水经升压泵送至吸收塔顶部用于洗涤烟气，剩余海水自流至曝气池，与脱硫洗涤排水混合，水质恢复后排入大海。3.0.5
SO,吸收系统SOzabsorbersystemDL / T 5436 2009
流接触，烟气中的SO2迅速被海水吸收。洗涤烟气后的酸性海水在吸收塔底收集并排出塔外。
海水恢复系统
seawatertreatmentsystem
吸收塔排出的酸性海水与来自虹吸井的碱性原海水混合后进入曝气池，同时鼓入空气，提高海水中的溶解氧、pH值，将易分解的亚硫酸盐氧化成稳定的硫酸盐；处理后的海水达到当地海域功能区海水水质标准后排入大海。4总则
DL/T5436—2009
4.0.1为规范火电厂烟气海水脱硫工程调整试运和质量验收评定工作，按其规定组织调整试运工作，并进行质量验收评定，完成质量验收及评定签证，特制定本标准。4.0.2由调试单位根据烟气海水脱硫装置实际情况，结合第5章和第7章要求，编制所承担调试工作清单和质量验收评定清单。调试单位编制的调试工作清单和质量验收评定清单在建设单位或其代表进行核查、确认后执行。4.0.3火电厂烟气海水脱硫调整试运的质量验收评定工作应按检验项目、分项、专业、阶段等顺序依次进行。火电厂烟气海水脱硫装置未经调整试运和质量验收评定不得投入生产运行。DL/T5436.2009
5启动调试工作
般规定
5.1.1启动调试工作应按有关国家标准和行业标准、规程、规范、设备技术文件及有关规定的要求进行：调试单位应根据设计和设备的特点，：合理组织、：协调、实施启动调试工作。5:1.2脱硫系统启动调试一般分为分部调试、整套启动调试。分部调试含单体调试与分系统调试工作，分系统调试和整套启动调试工作由调试单位完成，单体调试工作由施工单位完成。分系统调试必须在单体调试合格后进行。.5.1.3分部试运与整套启动调试工作的项目划分为机务、电气、热控、化学和水工专业，各专业的调试范围和项目又分为启动调试准备工作、分部试运和整套启动调试工作、启动调试后期工作三个阶段。
5.1.4烟气海水脱硫装置整套启动调试经过168h满负荷试运合格后移交试生产。
5.1.5调试单位应适时参与脱硫工程建设工作，确保调试工作顺利进行。调试单位与委托单位签订合同时，对本规定未包括的工程调试项目应明确分工。
5.1.6对多单位参与调试的工程，建设单位应明确主体调试单位。主体调试单位应对各参加调试单位的调试质量进行监督检查，检查其完整性、系统性、可靠性，防止执行规程的不一致性。
5.1.7当烟气海水脱硫工程实行总承包时，总承包单位应依据总承包合同完成设计、采购、施工、调试等相应职责，协调与建设、5.2.1施工单位
DL/T54362009
5.2启动调试工作职责
施工单位负责单体试运，整个启动调试阶段的设备与系统的维护、检修和消缺，以及调试临时设施的制作和系统恢复等工作。5.2.2．调试单位，.
1参加设计审查和图纸会审，对系统设计布置、设备选型、启动调试设施是否合理等提出意见和建议。：2收集和熟悉图纸资料，制定调试计划；准备好调试使用的仪器、仪表、，工具及材料；提出启动调试所用物资清单及临时设施和测点安装图，交建设单位或施工单位实施。3负责编写烟气海水脱硫装置启动调试大纲、调试计划、分系统调试措施和整套启动试运调试方案，进行技术交底工作。4负责分系统调试工作和整套启动调试工作，承担指挥工作，参加试运行值班，主持整套试运会议，指导运行操作及对设备系统进行调整，按照调试方案进行各项调试工作，逐步投入各设备系统及各项保护、自动、顺序控制装置，完成168h满负荷试运期间的调试工作。
，5整理调试记录，编写试运行总结和调试报告。5.2.3建设单位
1：组建试运指挥部，明确各有关单位的工作关系，建立各项工作制度，协助试运指挥部做好启动调试的全面组织协调工作。2参加调试各阶段的工作检查、交接验收以及竣工验收等工作。
5.2.4生产单位
在整个试运调试期间，根据调试方案和运行规程，在调试单位指导下负责运行操作。
监理单位
