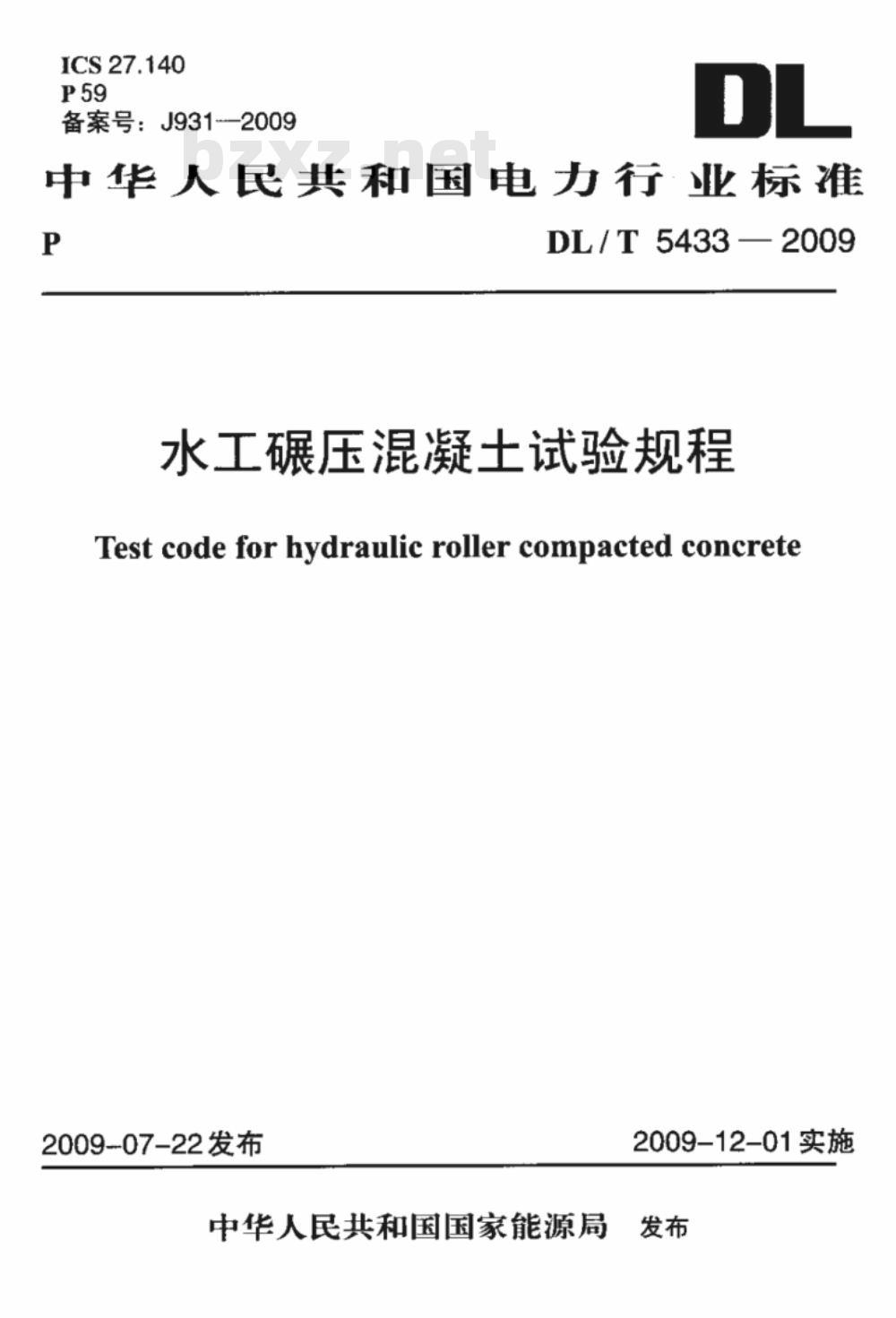

【电力行业标准(DL)】 水工碾压混凝土试验规程

ICS27.140
备案号：J931-2009
中华人民共和国电力行业标准
DL/T5433—2009
水工碾压混凝土试验规程
Test code for hydraulic roller compacted concrete2009--07-22发布
中华人民共和国国家能源局
2009-12-01实施

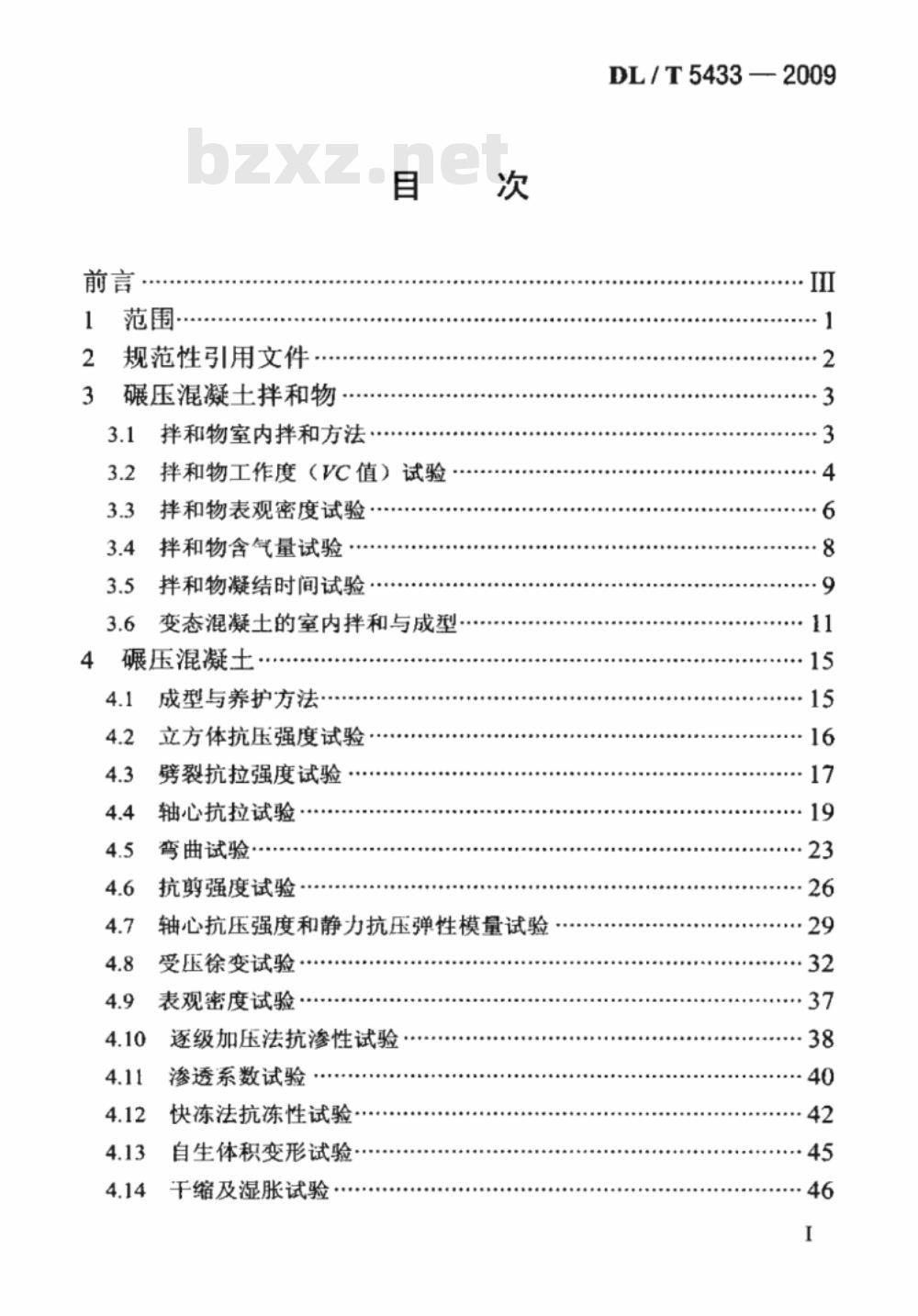

范围·
规范性引用文件
碾压混凝土拌和物
拌和物室内拌和方法·**...
拌和物工作度（VC值）试验
拌和物表观密度试验：
拌和物含气量试验
拌和物凝结时间试验
变态混凝土的室内拌和与成型
碾压混凝土
成型与养护方法..
立方体抗压强度试验
劈裂抗拉强度试验
轴心抗拉试验：
弯曲试验·
抗剪强度试验
轴心抗压强度和静力抗压弹性模量试验受压徐变试验·
表观密度试验
逐级加压法抗渗性试验
渗透系数试验
快冻法抗冻性试验
自生体积变形试验：
干缩及湿胀试验
DL/T5433—2009
DL/T 5433 ~- 2009

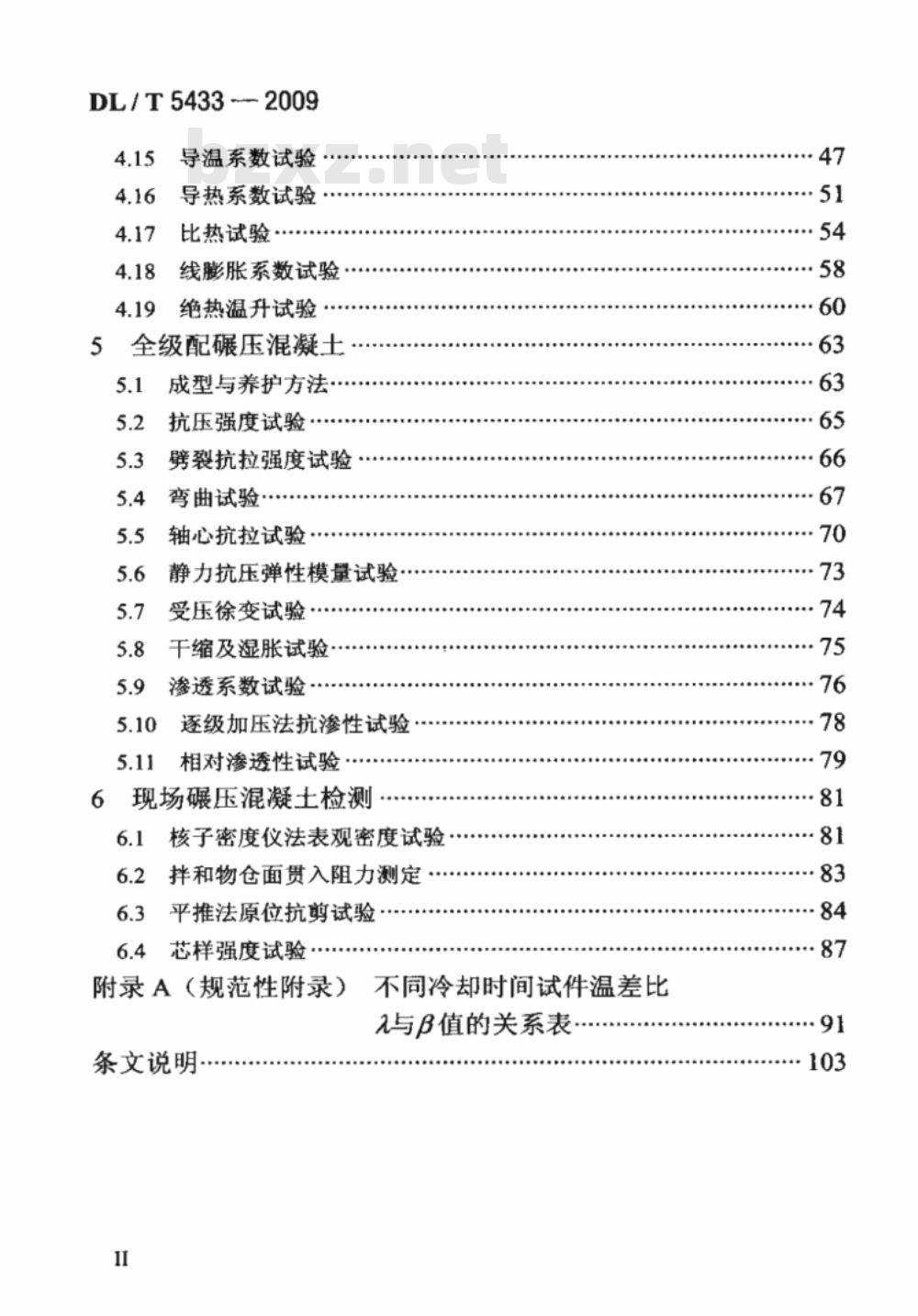

导温系数试验
导热系数试验，
比热试验
线膨胀系数试验
绝热温升试验
全级配碾压混凝土….
成型与养护方法·
抗压强度试验·
劈裂抗拉强度试验
弯曲试验
轴心抗拉试验
静力抗压弹性模量试验…
受压徐变试验·
干缩及湿胀试验·
渗透系数试验
逐级加压法抗渗性试验
相对渗透性试验
现场碾压混凝土检测
核子密度仪法表观密度试验·
拌和物仓面贯入阻力测定
平推法原位抗剪试验
6.4芯样强度试验
附录A（规范性附录）不同冷却时间试件温差比与β值的关系表
条文说明·
DL/T5433—2009

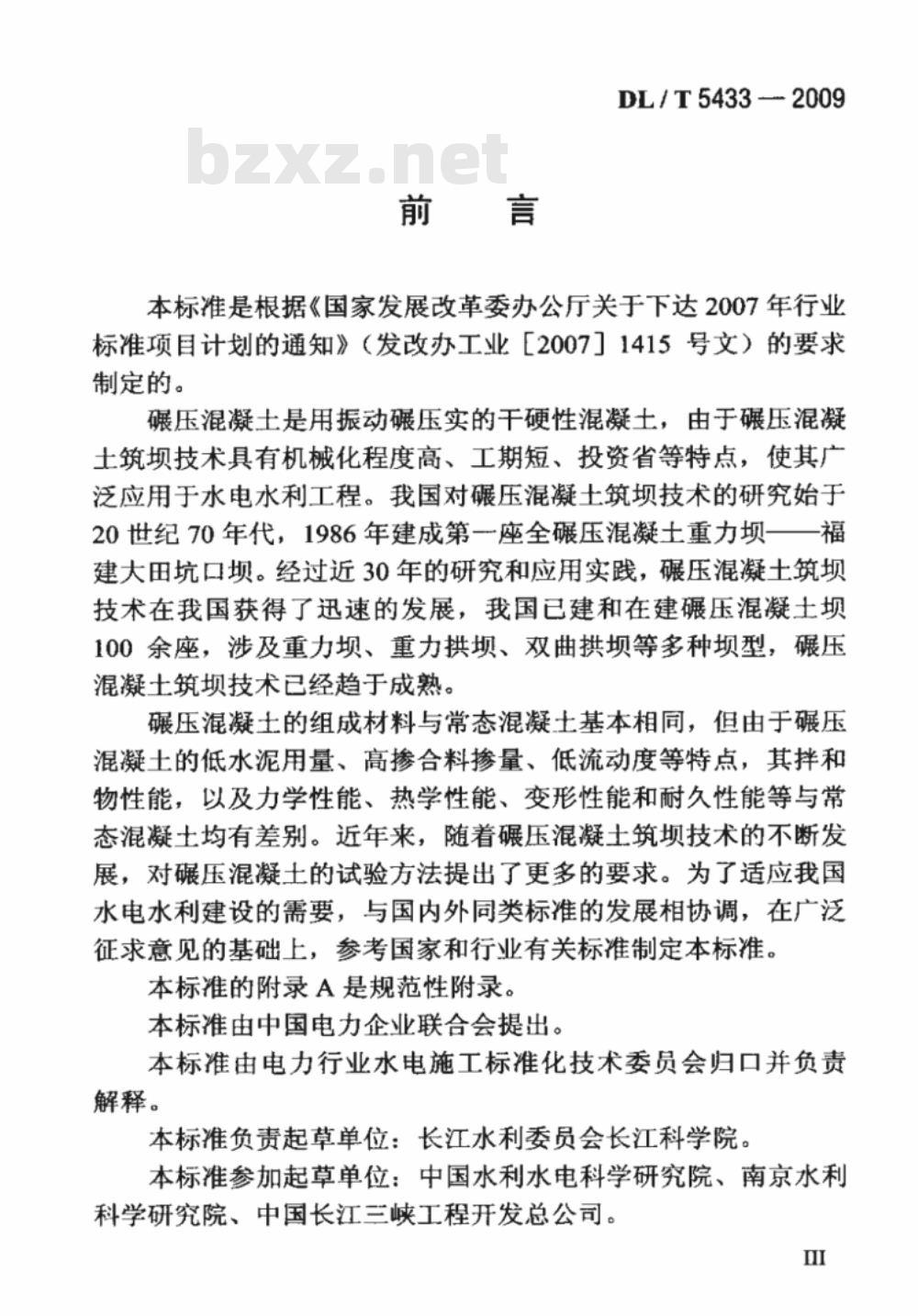

本标准是根据《国家发展改革委办公厅关于下达2007年行业标准项目计划的通知》（发改办工业［2007]1415号文）的要求制定的。
碾压混凝土是用振动碾压实的干硬性混凝土，由于碾压混凝土筑坝技术具有机械化程度高、工期短、投资省等特点，使其广泛应用于水电水利工程。我国对碾压混凝土筑坝技术的研究始于20世纪70年代，1986年建成第一座全碾压混凝土重力坝一一福建大田坑口坝。经过近30年的研究和应用实践，碾压混凝土筑坝技术在我国获得了迅速的发展，我国已建和在建碾压混凝土坝100余座，涉及重力坝、重力拱坝、双曲拱坝等多种坝型，碾压混凝士筑坝技术已经趋于成熟。碾压混凝士的组成材料与常态混凝士基本相同，但由于碾压混凝土的低水泥用量、高掺合料量、低流动度等特点，其拌和物性能，以及力学性能、热学性能、变形性能和耐久性能等与常态混凝土均有差别。近年来，随着碾压混凝土筑坝技术的不断发展，对碾压混凝土的试验方法提出了更多的要求。为了适应我国水电水利建设的需要，与国内外同类标准的发展相协调，在广泛征求意见的基础上，参考国家和行业有关标准制定本标准。本标准的附录A是规范性附录。
本标准由中国电力企业联合会提出。本标准由电力行业水电施工标准化技术委员会归口并负责解释。
本标准负责起草单位：长江水利委员会长江科学院。本标准参加起草单位：中国水利水电科学研究院、南京水利科学研究院、中国长江三峡工程开发总公司。m
DL/T5433--2009

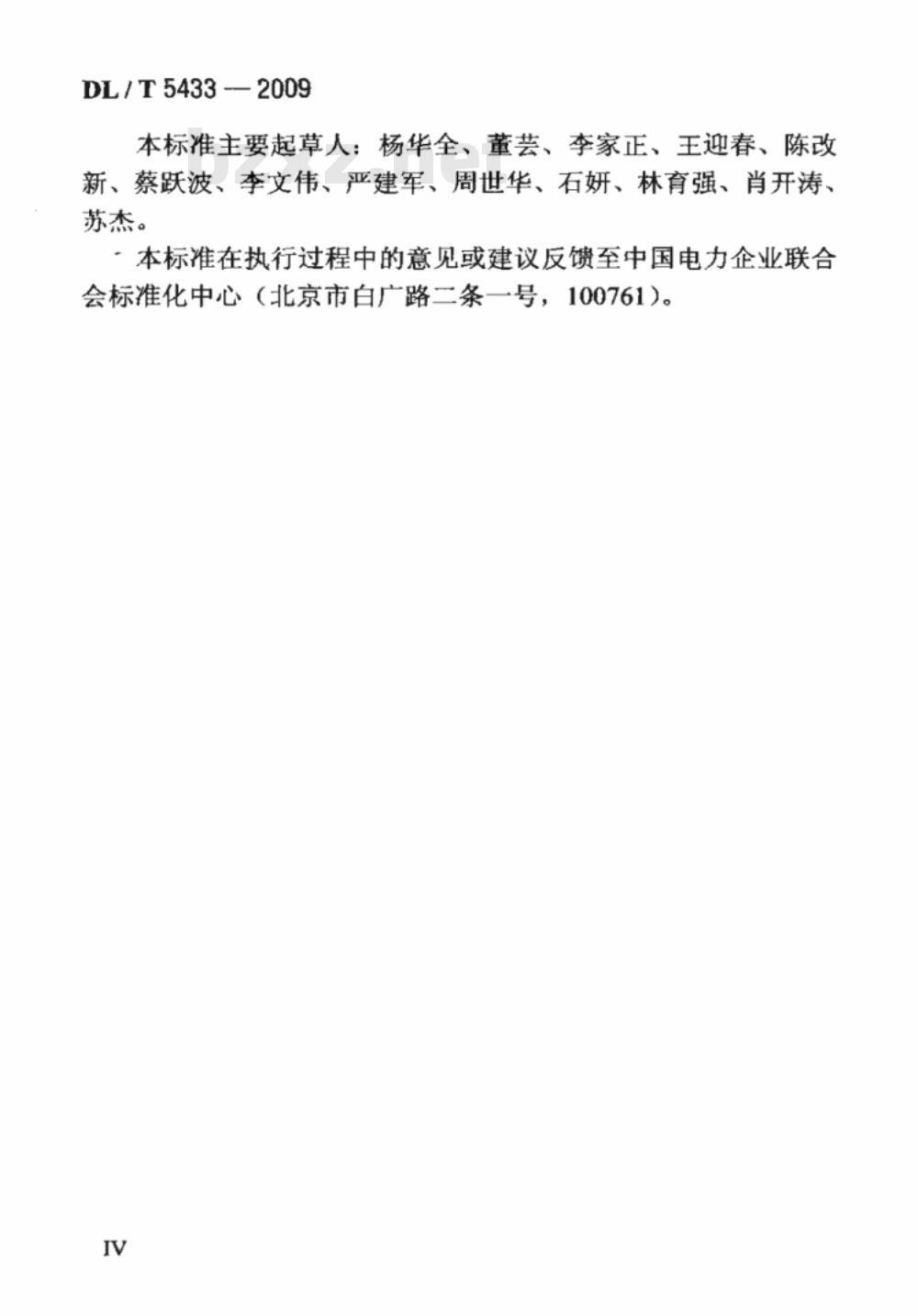

本标准主要起草人：杨华全、董芸、李家正、王迎春、陈改新、蔡跃波、李文伟、严建军、周世华、石妍、林育强、肖开涛、苏杰。
·本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条一号，100761）。IV
1范围
DL/T5433—2009
本标准规定了水工碾压混凝土拌和物和硬化混凝土的性能试验方法，以及碾压混凝土现场质量检测方法。本标准适用于水电水利工程水工碾压混凝土试验。DL/T54332009
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注自期的引用文件，其随后所有的修改单（不包据括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/Z125含密封源仪表的卫生防护标准水工混凝士试验规程
DL/T5150
DL/T5178
DL/T5368
混凝土坝安全监测技术规范
水电水利工程岩石试验规程
表层型核子水分-一密度仪现场测试规程SL275.1
DL/T5433—2009
3碾压混凝土拌和物
3.1拌和物室内拌和方法
3.1.1目的及适用范围
为室内试验提供碾压混凝士拌和物。仪器设备
混凝土搅拌机：宜采用强制式搅拌机，容量≥60L，转速18/min~22r/min。
拌和钢板：平面尺寸不小于1.5m×2.0m，厚度不宜小于2
5mm。
磅秤：称量50kg～100kg，感量50g。台秤：称量10kg，感量5g。
天平：称量1000g，感量0.5g。
天平：称量100g，感量0.01g
盛料容器和铁铲等。
操作步骤
拌和准备
1）在拌和碾压混凝土时，拌和间温度保持在20℃士5℃。2）
用以拌制碾压混凝士的各种材料，其温度应与拌和间温度相同。
2称量
材料用量以质量计。水泥、掺合料、水和外加剂的允许称量偏差为士0.3%，骨料的允许称量偏差为土0.5%。砂、石骨料用量以饱和面干状态下的质量为准。3拌和
1）拌和前应将搅拌机冲洗干净，并预拌少量同种混凝3
DL/T5433—2009
土拌和物或相同水胶比的砂浆，使搅拌机内壁挂浆后将剩余料卸出，并及时覆盖拌口和拌和物。2）投料顺序及拌和时间
强制式搅拌机：将石料、胶凝材料、砂料依次加入搅拌机，搅拌1min。外加剂事先溶于水，再将掺加外加剂的水加入搅拌机，搅拌2min～3min。自落式搅拌机：参照强制式搅拌机搅拌投料顺序，也可采用经过试验论证能搅拌均匀的投料顺序及拌和制度。
3）将拌好的碾压混凝土拌和物卸在钢板上，刮出黏结在搅拌机内的拌和物，人工翻拌2次3次，使之均匀。
3.2拌和物工作度（VC值）试验
3.2.1自的及适用范围
实验室及现场测定碾压混凝士拌和物的工作度（VC值），为配合比设计及施工质量控制提供依据。适用于VC值为2s～25s的碾压混凝主拌和物。
3.2.2仪器设备
1维勃稠度仪：见图3.2.2。
1）振动台：台面长380mm、宽260mm，振动频率50Hz土3Hz，空载振幅0.5mm土0.1mm。容量筒：内径240mm土3mm、高200mm士2mm、壁2）
厚3.0mm、底厚7.5mm的金属圆筒，筒两侧有手柄，底部可固定于振动台上。
配重码：两块，每块质量7.5kg土0.05kg。3）
圆盘：可用无色有机玻璃制成，透明平整，直径230mm士2mm，厚度10mm，中心固定有滑杆。圆盘、滑杆及配重础码组成的滑动部分总质量为17.75kg±0.05kg。
2筛子：孔径40mm方孔筛。
3其他：秒表、捣棒等。
DL/T5433—2009
1一振动台；2~-元宝螺丝：3--圆盘；4一配重码：5--滑杆：6一套简：7--爆栓；8—旋转架：9容量简：10-支柱图3.2.2维勃稠度仪
试验步骤
试验前将容量筒、压板等擦净、润湿。2将碾压混凝土拌和物筛去大于40mm粒径的骨料，拌和均匀，摊平。用四分法将拌和物分成4份。取其对角线方向的两份，分两层装入容量筒，下层应超过半筒，上层装至与筒口齐平。每装一层用捣棒从容量筒周边开始向中心螺旋形均匀插捣25次。插捣下层时捣棒穿透该层，插捣上层时应插入下层10mm～20mm：.上层插捣完毕后，用捣棒沿桶口中心线向两侧方向轻轻刮平。3将装料的容量简固定于振动台上。把透明有机玻璃圆盘压板及配重码加到拌和物表面。松动滑杆紧固螺栓，开动振动台同时计时。记下从振动开始到圆盘周边全部出现浆体所需的时间，5
DL/T5433—2009
读数准确到0.1s。
4工作度试验应在拌和物拌和完毕20min内完成。未进行试验的拌和物应用塑料薄膜或湿麻袋遮盖以免水分蒸发。3.2.4试验结果处理
以两次测值的平均值作为拌和物的VC值，准至1s。当碾压混凝土拌和物的VC值在2s～8s、9s～16s、17s～25s范围内，两次测试结果差分别不得超过2s、3s、5s，否则该组试验作废。3.3拌和物表观密度试验
目的及适用范围
测定碾压混凝土拌和物单位体积的质量，为配合比设计计算材料用量提供依据。
3.3.2仪器设备
容量简：金属制圆简，简壁应具有足够的刚度，使之不易1
变形，内径与净高相等，尺寸见表3.3.2。表3.3.2容量筒尺寸表
骨料最大粒径
150（120）
容量筒容积
容量筒内部尺寸
容量筒壁厚
2振动台：振动频率50Hz土3Hz，振幅0.5mm土0.1mm，承载能力不小于250kg，能在接通电源后4s内达到正常工作状态。3磅秤：称量50kg～300kg，根据容量筒的容积，选择适宜的磅秤。免费标准下载网bzxz
4玻璃板：尺寸稍大于容量筒直径，厚5mm。6
