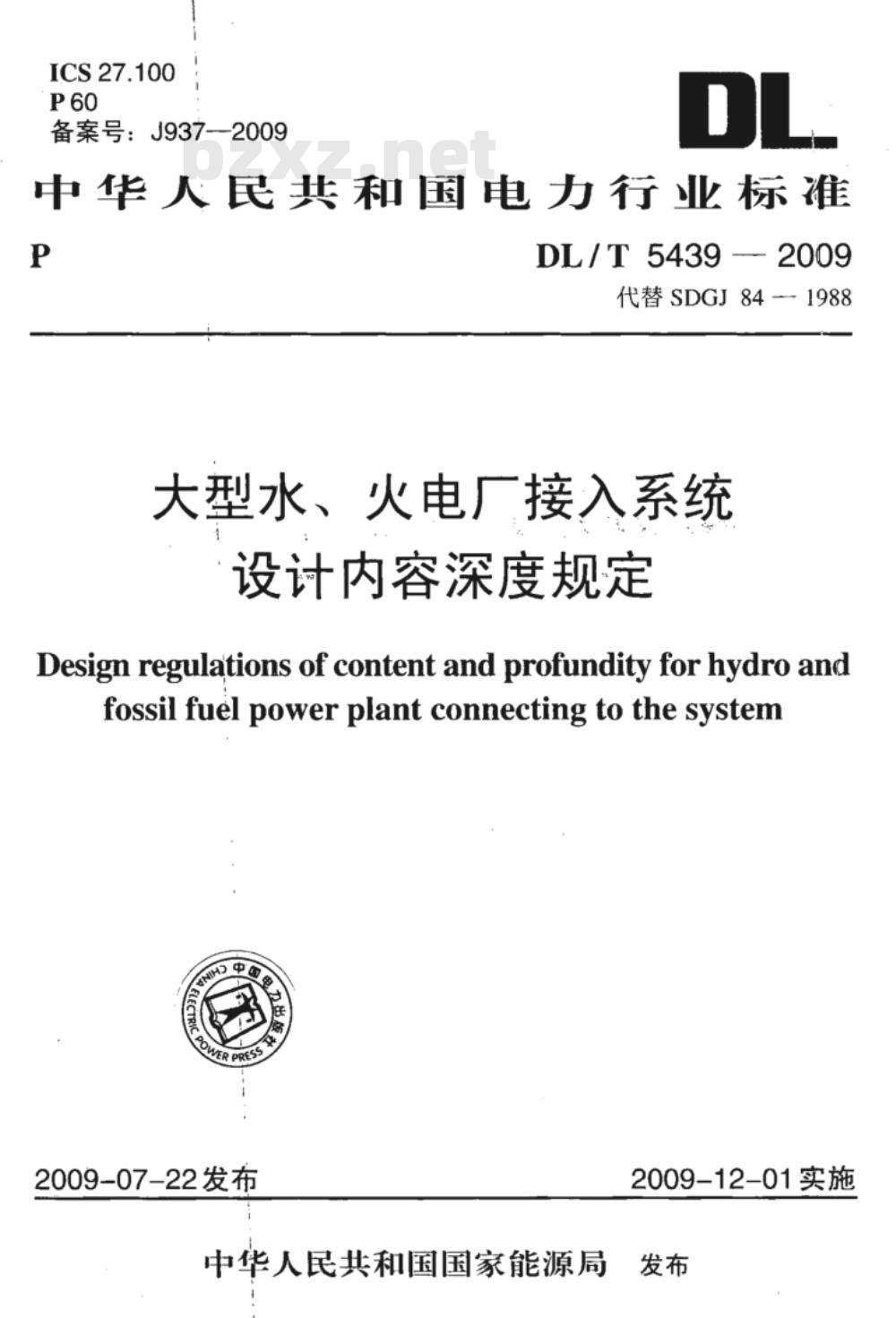

【电力行业标准(DL)】 大型水、火电厂接入系统设计内容深度规定

ICS27.100
备案号：J937—2009
中华人民共和国电力行业标准
DL/T 5439 - 2009
代替SDGJ84-1988
大型水、火电厂接入系统
设讨内容深度规定免费标准下载网bzxz
Design regulations of content and profundity for hydro andfossil fuel power plant connecting to the system2009-07-22发布
中华人民共和国国家能源局
2009-12-01实施
范围·
规范性引用文件
接入系统设计（一次部分）
接入系统设计.（二次部分）
DL/T5439—2009
DL/T5439--2009

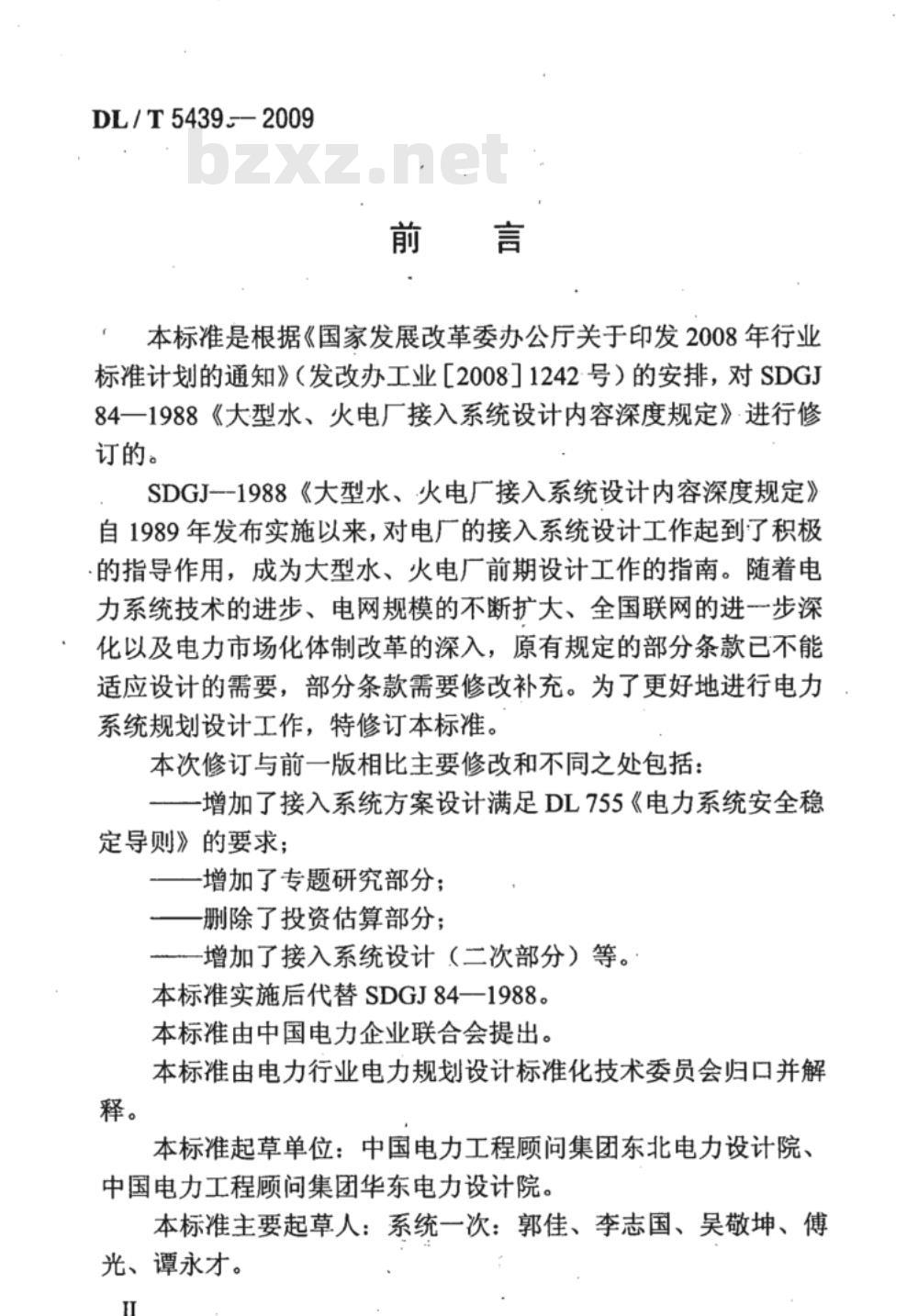

本标准是根据《国家发展改革委办公厅关于印发2008年行业标准计划的通知》（发改办工业「200811242号）的安排，对SDG）84一1988《大型水、火电厂接入系统设计内容深度规定》·进行修订的。
SDGJ--1988《大型水、火电厂接入系统设计内容深度规定》自1989年发布实施以来，对电厂的接入系统设计工作起到了积极的指导作用，成为大型水、火电厂前期设计工作的指南。随着电力系统技术的进步、电网规模的不断扩大、全国联网的进一步深化以及电力市场化体制改革的深入，原有规定的部分条款已不能适应设计的需要，部分条款需要修改补充。为了更好地进行电力系统规划设计工作，特修订本标准。本次修订与前一版相比主要修改和不同之处包括：增加了接入系统方案设计满足DL755《电力系统安全稳定导则》的要求；
-增加了专题研究部分：
删除了投资估算部分：
一增加了接入系统设计（二次部分）等。本标准实施后代替SDGJ84一1988。本标准由中国电力企业联合会提出。本标准由电力行业电力规划设计标准化技术委员会归口并解释。
本标准起草单位：中国电力工程顾问集团东北电力设计院、中国电力工程顾问集团华东电力设计院。本标准主要起草人：系统一次：郭佳、李志国、吴敬坤、傅光、谭永才。
DL/T5439-2009

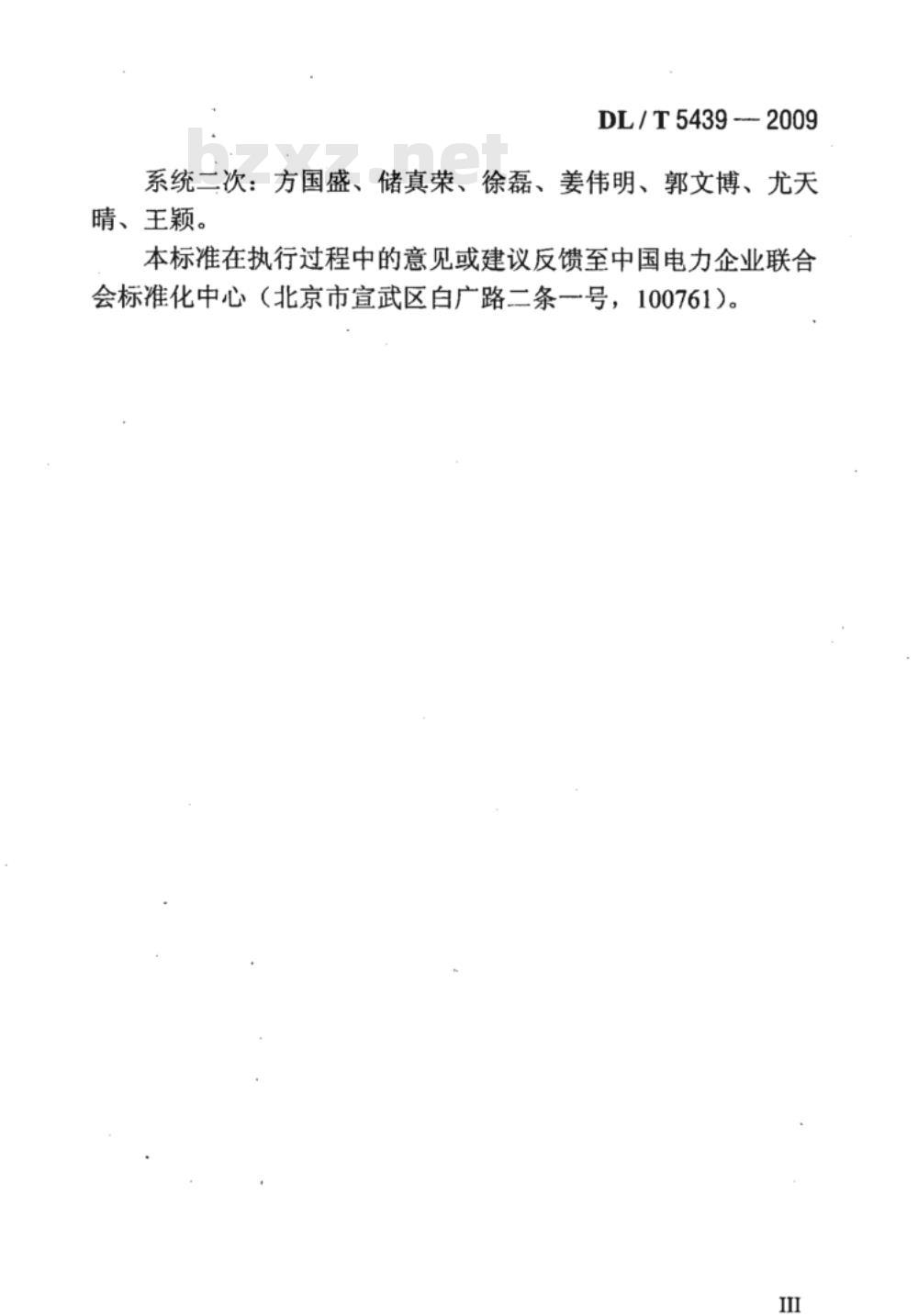

系统二次：方国盛、储真荣、徐磊、姜伟明、郭文博、尤天晴、王颖。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市宣武区白广路二条一号，100761）。1范围
DL/T5439—2009

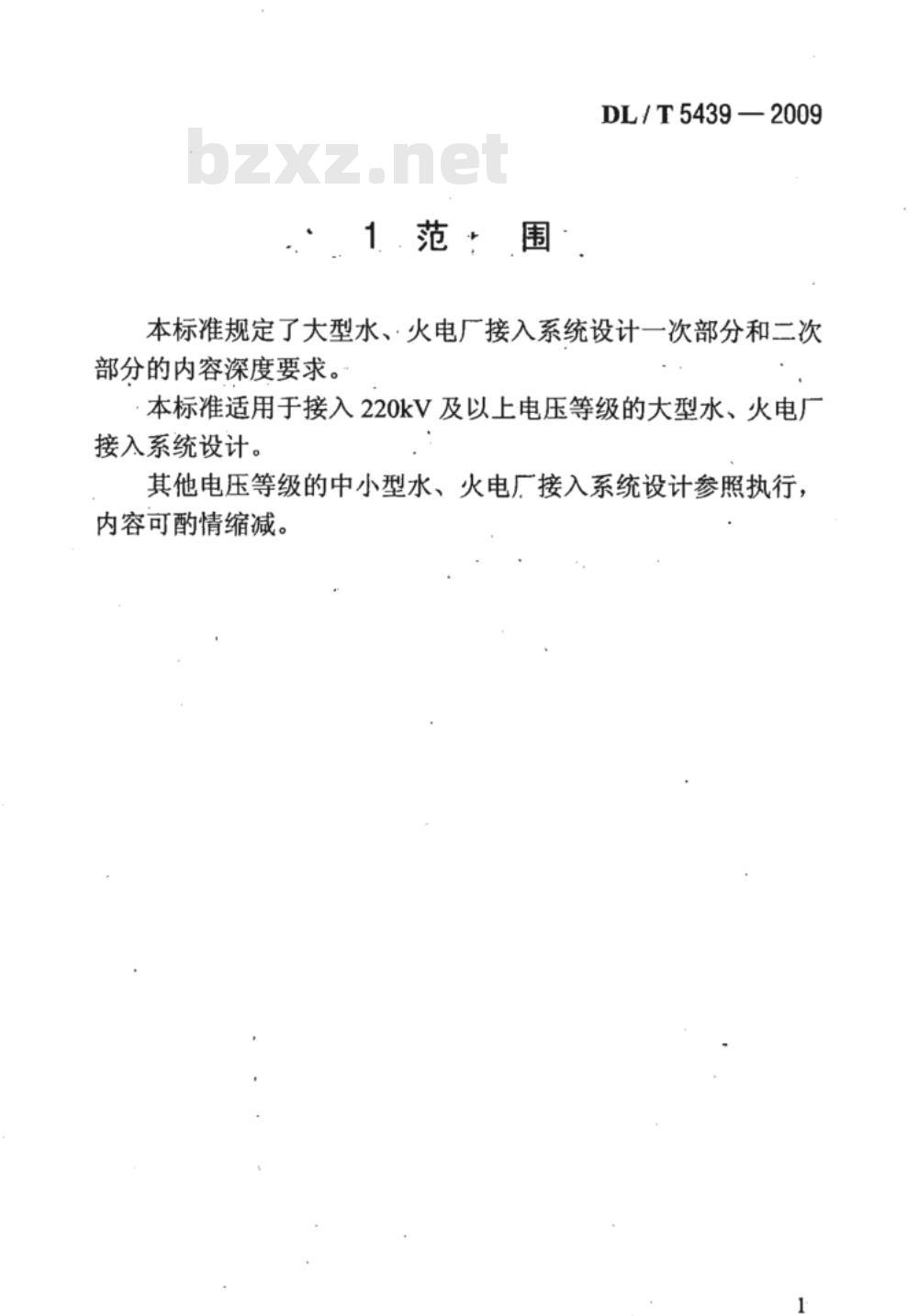

本标准规定了大型水、火电厂接入系统设计一次部分和二次部分的内容深度要求。
本标准适用于接入220kV及以上电压等级的大型水、火电厂接入系统设计。
其他电压等级的中小型水、火电厂接入系统设计参照执行，内容可酌情缩减。
·3总；．则
DL/T54392009
3.0.1大型水、火电厂接入系统设计一般应与可行性研究同步进行，必要时也可按委托的进度要求进行。3.0.2电厂接入系统设计应以电力工业规划、电网规划设计、电源基地输电规划和审定的电力系统设计为指导，贯彻国家的有关方针政策，执行有关设计规程和规定。3.0.3跨区、跨省送电的大型水、火电项目，流域梯级水电站群项目，规划容量在240万kW及以上或近区火电电源比较集中的新建火电项目的电厂接入系统设计应在电厂输电系统规划设计完成后，以评审的输电系统规划设计成果为基础，研究该电厂接入系统的具体方案。3.0.4大型水、火电厂接入系统设计一次部分是在已完成初步可行性研究的条件下更深入地研究该电厂与电力系统的关系，论证电厂送电方向、出线电压等级、出线回路数，提出系统对电气主接线及有关电气设备参数的要求，以满足该电厂可行性研究及初步设计对系统部分的需要，并为编写该电厂送出工程的可行性研究提供依据。系统二次部分的接入系统设计宜在系统一次部分接入系统设计经有关部门审查后开展，按照经审查确定的一一次接入系统方案提出相关的系统继电保护、安全稳定控制、调度自动化、电能量计量、发电厂报价系统、调度数据网接入及安全防护、系统通信的接入系统方案，必要时进行电厂内DMIS及综合数据网的接入方案设计。3.0.5大型水、火电厂接入系统方案应注意远近结合、由近及远地进行多方案技术经济论证。其推荐方案要技术先进、经济合理、安全稳定、系统接线清晰、近远期适应性强、运行灵活，对电力系统中的不确定因素和变化因素应作敏感性分析。3.0.6电广接入系统设计应满足最大范围内能源、资源优化配置的要求，满足电力市场化的要求。4.3电力需求预测
DL/T5439-2009
4.3.1一般采用规划部门近期评审的电力市场分析预测报告、电力系统规划设计报告中的电力需求预测结果或由网、省、地区公司确认的负荷水平。
4.3.2列出逐年电力电量增长水平及负荷的分布，简述负荷增长因素。对电厂近区的负荷增长情况应专门说明。4.3.3为研究系统运行方式及调峰对电厂的要求，应分析负荷特性及发展趋势。
4.4电源规划
列出规划研究期内投产的电源项目、装机容量、建设进度，列出规划研究期内机组退役计划。4.5
电力电量平衡及电厂在电力系统中的地位和作用列出设计水平年与展望年内本系统与外区交换的电力电如接入系统设计需要研究系统水、火电厂运行方式，宜列4.5.2
表说明全网、省或地区系统内的水、火电厂出力指标。其中包括：各水电厂保证出力、不同水平年的逐月平均出力、预想出力、强迫出力；火电厂允许的最小出力等。4.5.3通过电力电量平衡分析确定以下内容：1根据需要有选择地进行全网、省或地区系统电力电量平衡，由该厂第一台机组投产前一年至设计水平年逐年和展望年的电力平衡，列出相应的电力平衡表，确定水、火电厂总的工作容量及相应的备用容量，若为火电厂，应确定设计水平年系统内火电机组年平均利用小时数，并对该电厂的设计年利用小时数提出建议。
2·分析系统调峰情况及对该电厂的要求。DL/T5439—2009
3校核设计电厂的合理装机规模与建设进度，进一步论述该电厂的送电范围、电厂建设的必要性和电厂在电力系统中的作用。
4若必要，应按月或旬进行不同水文年的电力平衡或分析。5对于抽水蓄能电站而言，应研究系统调峰需求，并对峰谷差进行分析论证。
4.6＇接入系统方案
说明设计电厂投产前有关系统的电网建设情况。4.6.1
进行不同季节的（火电厂仅分析设计电厂年最大出力季节：水电厂应分析丰水、枯水不同季节）代表日的典型运行方式分析，确定设计电厂至送电地区的功率交换情况。.4.6.3根据运行方式分析结果、系统电压系列、原有电网特点、负荷分布和接入电网的短路水平等情况，提出该电厂接入系统电压等级和相应的接入系统比较方案。4.6.4、接入系统方案应满足DL755'中规定的有关各项安全稳定标准。
4.6.5对方案比较，应进行下列电气计算和分析：1潮流计算分析，确定比较方案是否满足正常与事故送电能力需要，比较方案的网损。
2应根据具体研究对象，进行稳定计算，从而校验稳定水平，如果不稳定应分析和研究提高稳定水平的措施。根据需要计算关键线路的稳定极限，以比较方案间稳定储备的差异。3对方案比较有较大影响时，应进行无功配置、短路电流等计算。
4.6.6对接入系统方案进行技术经济综合比较和分析，提出方案的推荐意见。
4.6.7对于推荐方案必要时进行下列电气计算：1当电厂需要超高压长线路接入系统时（特别是采用紧漆型DL/T5439—2009
线路），应进行发电机自励磁验算，若存在产生自励磁的条件，应提出解决方案。
2进行线路工频过电压计算和线路潜供电流计算，初步提出线路高压电抗器和中性点小电抗器的配置意见。3进行节点无功平衡，提出系统高低压无功配置意见。4进行调相调压计算，以确定调压方式及变压器分接头，并对发电机的功率因数以及是否需要进相运行提出要求。无功补偿和调相调压计算应符合SD325的要求。5对电厂投产后的有关系统短路电流进行验算，并提出电厂投产后有关系统10年及以上的短路电流水平。4.6.8在接入系统方案审定后，必要时应列专题进行电磁暂态、电磁感应研究计算，提出断路器是否装设合闸电阻，并对高压电抗器及中性点小电抗的配置进行校核计算，4.7对电厂电气主接线及有关电气设备参数的要求4.7.1根据电厂规划容量、分期建设情况、供电范围、近区负荷情况、出线电压和出线回路数、系统安全运行对电厂的需要，对电广主接线提出要求。
4.7.2对主要电气设备参数提出要求水轮发电机是否调相或进相运行。1
发电机的励磁方式、功率因数。2
汽轮发电机组承担调峰能力的要求确定电厂内是否装设高压并联电抗器，并初步提出并联电4
抗器容量、台数、装设地点及其电压等级（包括中性点装设的小电抗)。
5主变压器的参数规范，包括额定电压、容量、台数、阻抗，调压方式（有载或无励磁），调压范围、分接头以及主变压器中性点接地方式（当经电抗接地时，要包括其参数）。6对新增断路器技术参数提出要求。
