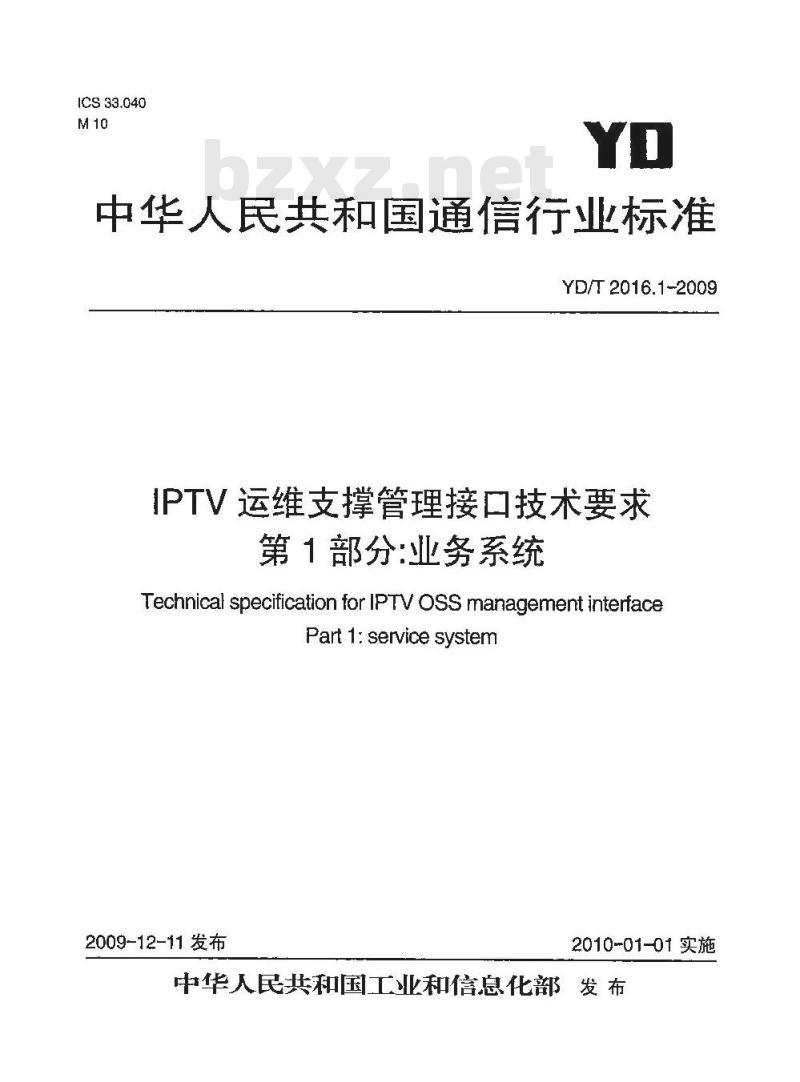

ICS33.040
中华人民共和国通信行业标准
YD/T 2016.1-2009
IPTV运维支撑管理接口技术要求第1部分业务系统
Technical specification for IPTV OsS management interfacePart 1: service system
2009-12-11发布
2010-01-01实施

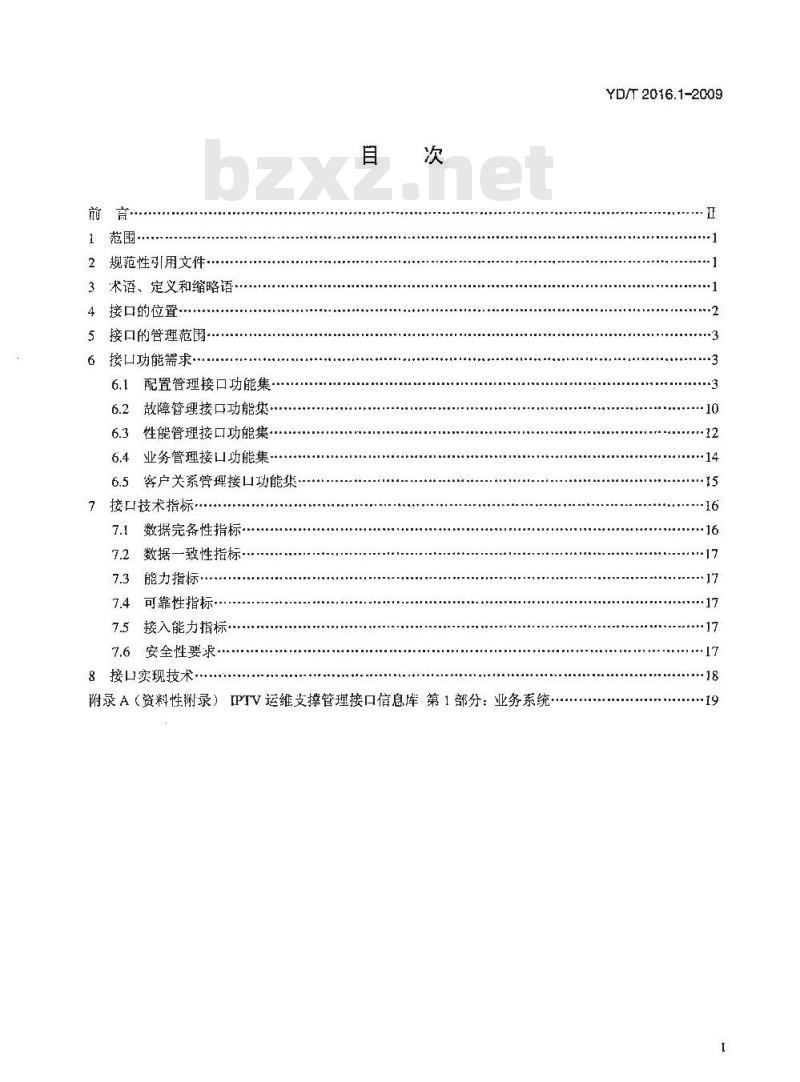

中华人民共和国工业和信息化部发布前言
1范围
规范性引用文件
3米语、定义和缩略语
4接口的位置·
接口的管理范围
6接口功能需求·
配置管理接口功能集
故障管理接口功能集
性能管理接口功能集
业务管理接口功能集
客户关系管理接口功能集
接口技术指标·
数据完备性指标·
数据一致性指标·
能力指标
7.4可靠性指标
接入能力指标·
7.6安全性要求
8接口实现技术·
附录A（资料性附录）IPTV运维支撑管理接口信息库第1部分：业务系统·YD/T 2016.1-2009

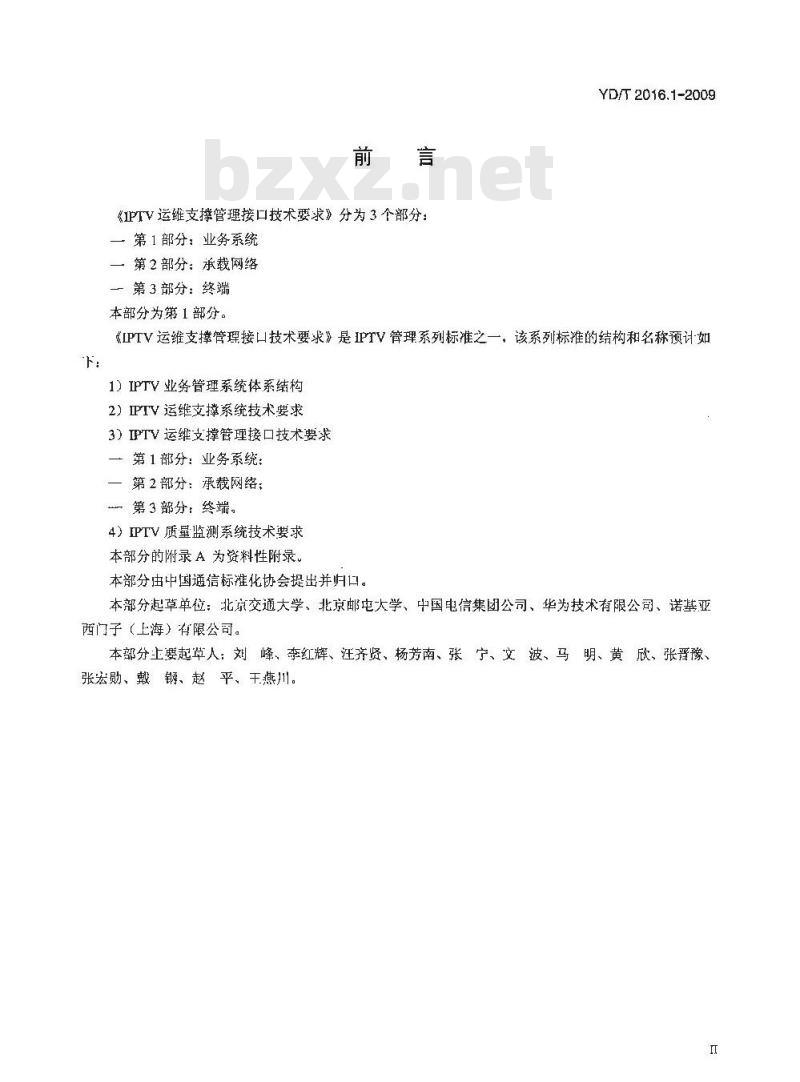

《PTV运维支撑管理接口技术要求》分为3个部分：一第1部分：业务系统
二第2部分：承载网络
第3部分：终端
本部分为第1部分。
YD/T 2016.1-2009
《LPTV运维支撑管理接口技术要求》是IPTV管理系列标准之一，该系列标推的结构和名称预计如1）IPTV业务管理系统体系结构
2）ITV 运维支撑系统技术要求
3）IPTV运维支撑管理接口技术要求一第1部分：业务系统：
一第2部分：承载网络；
出第 3 部分：终端。
4）EPTV质量监测系统技术要求
本部分的附录A为资料性附录。
本部分由中国通信标准化协会提出并归口。本部分起草单位：北京交通大学、北京邮屯大学、中国电信集团公司、华为技术有限公司、诺基亚西门子（上海）有限公司。
本部分上要起草人：刘峰，李红辉、汪齐贤、杨芳南、张、宁、文波、马明、黄欣、张晋豫、张宏勋、戴钢、赵平、干燕川。I

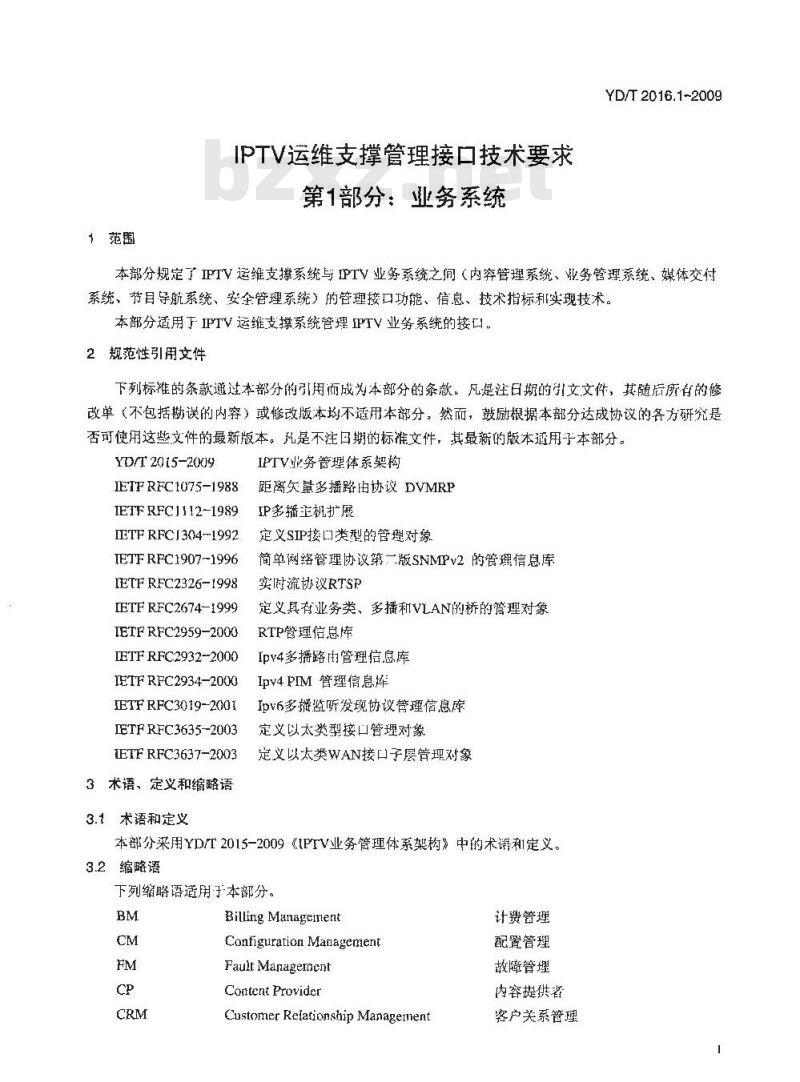

1范围
IPTV运维支撑管理接口技术要求第1部分：业务系统
YD/T 2016.1-2009
本部分规定了IPTV运维支撑系统与IPTV业务系统之间（内容管理系统、业务管理系统、媒体交付系统、节目导航系统、安全管理系统）的管理接口功能、信息、技术指标利实现技术。本部分适用下IPTV运维支撑系统管理IPTV业务系统的接口。2规范性引用文件
下列标推的条款避过本部分的引用而成为本部分的条款。凡是注日期的学文文件，其随后所有的修改单（不包括勘误的内容）或修改版本均不适用本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的标准文件，其最新的版本迹用于本部分。YD/T 20 15-2009
IPTV业务管理体系架构
IETFRFC1075-1988
距离矢量多播路由协议DVMRP
IETFRFCJ112-1989IP多播主机扩展IETF RFCJ304-1992
TETFRFC1907-1996
IETFRFC2326-1998
IETF RFC2674-1999
定义SIP接口类型的管理对象
简单网络管理协议第一版SNMPv2的管理信息库实厨流协议RTSP
定义具有业务类、多播和VLAN的桥的管理对象RTP管理信息库
IETFRFC2959-20001
IETFRFC2932-2000
IETF RFC2934-2000
Ipv4多播路t管理信息库
Ipv4 PIM 管理信息阵
FETFRFC3019-20011
Ipv6多播监听发现协议管理信息率IETF RFC3635-2003
IETF RFC3637-2003
3术语、定义和缩略语
3.1术语和定义
定义以太类型接口管理对象wwW.bzxz.Net
定义以太类WAN接口子层管理对象本部分采用YD/T2015-2009《IPTV业务管理体系架构》中的术语和1定义。3.2缩略语
下列缩略语适用于本部分。
Biling Management
Configuration Management
Fault Management
Content Provider
Customer Relationship Management计费管理
配置管理
故障管理
内容提供者
客户关系管理

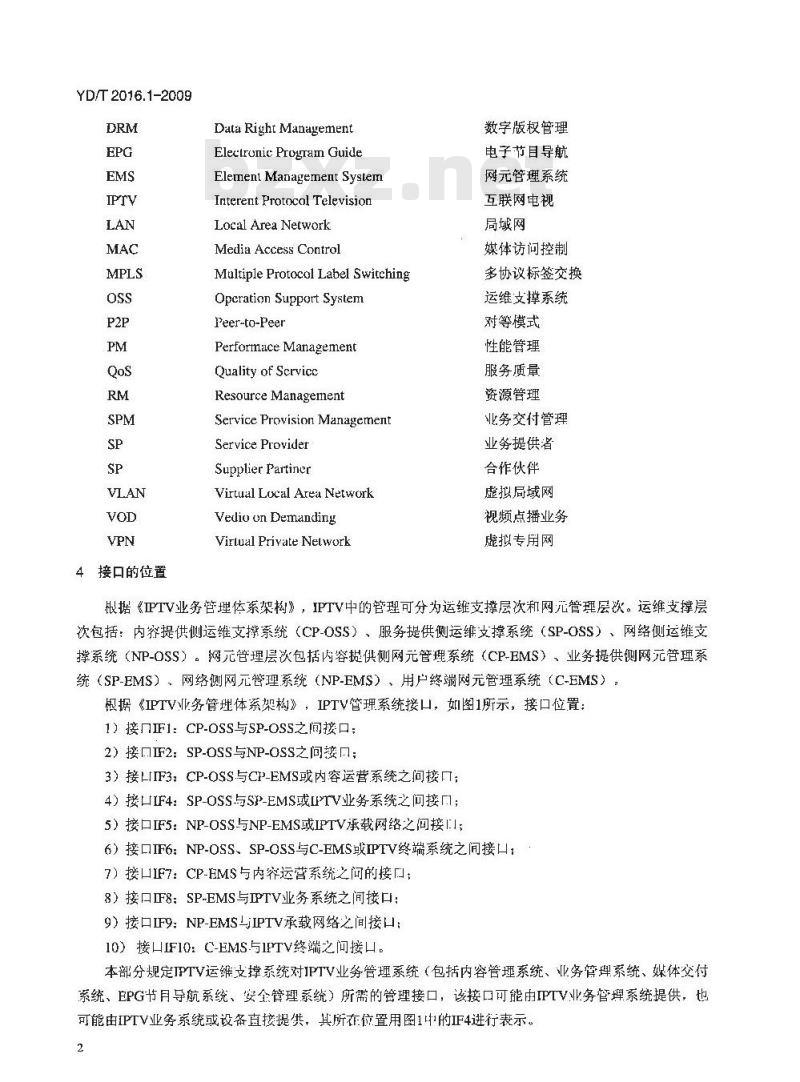

YD/T 2016.1-2009
4接口的位置
Data Right Management
Eleclronic Program Guide
ElementManagementSystem
Interent Protocol TelevisionLocal Area Network
Media Access Control
MultipleProtocol Label SwitchingOpcration Support System
Peer-to-Peer
Performace Management
Quality of Servicc
Resource Management
Service Provision ManagementService Provider
Supplier Partiner
Virtual Local Area Network
Vedio on Demanding
Virlual Private Nelwork
数字版权管理
电子节目导航
网元管理系统
互联网电视
局域网
媒体访问控制
多协议标签交换
运维支撑系统
对等模式
性能管理
服务质量
资源管理
业务交付管理
业务提供省
合作伙伴
虚拟局域网
视频点播业务
鹿拟专用网
根据《PTV业务管理系架构》，IPTV中的管理可分为运维支撑层次和网元管理层次。运维支撑层次包括：内容提供侧运维支撑系统（CP-OSS）、服务提供侧运维支撑系统（SP-OSS）、网络侧运维支撑系统（NP-OSS）。网元管理层次包括内容提供侧网元管理系统（CP-EMS），业务提供侧网元管理系统（SP-EMS）：网络侧网元管理系统（NP-EMS）、用户终端网元管理系统（C-EMS），根据《IPTV业务管理体系架构》，IPTV管理系统接口，如图1所示，接口位置：1）接F1：CP-OSS与SP-OSS之间接口：2）接口IF2：SP-OSS与NP-OSS之间接口;3）接LIIF3：CP-OSS与CP-EMS或内容运营系统之问接口;4>接口IF4：SP-OSS与SP-EMS或LPTV业务系统之问接1：5）接口IF5：NP-OSS与NP-EMS或IPTV承载网络之问接II；6）接口IF6：NP-OSS、SP-OSS与C-EMS或IPTV终端系统之间接口：7）接口IF7：CP-EMS与内容运营系统之问的接口：8）接口IF8：SP-EMS与IPTV业务系统之间接口：9）接口IF9：NP-EMS』jIPTV承载网络之间接口：10）接IF10：C-EMS.与IFPTV终端之问接口。本部分规定TPTV运维支撑系统对IPTV业务管理系统（包括内容管理系统、业务管理系统、媒体交付系统、EPG节月导航系统、安金管理系统）所需的管理接口，该接口可能由IPTV业务管埋系统提供，也可能由IPTV业务系统或设备直接提供，其所在位置用图1中的IF4进行表示。2
5接口的管理范围
内容运营系纷
IPTV业务系统
IPTV永载网络
图1IPTV运维支撑管理接口位置
IPTV终端系统
YD/T2016.1-2009
IPTV业务系统tI内容管理系统、业务管理系统、媒体交付系统、节目导航系统、安全管理系统组成。IPTV运维支撑系统与IPTV业务系统之间的接口范围如表1所示。“”表示接口存在，“×”表示接口暂时光需求或前不在本标推规定范围内。表1业务管理系统部分接口管理范围配置管理
内容管理系统
业务管理系统
媒体交付系统
节目导航系统
安全管理系统
6接口功能需求
故障管理
性能管理
业务管理
客户关系管理
接口功能需求定义IPTV运维支撑系统与IPTV业务系统之问的接口功能需求，包括配置管理，故障管理、性能管理、业务提供管理、客户关系管理、计费管理和伙伴管理的接口功能需求。计费管理和伙伴管理不在本部分范围内规定。
本章下面各节定义使用的信息约定如下：标记为*的为可修改信息：标记为O的为可选择项信息。6.1配置管理接口功能集
配置管理接口功能是IPTV运维支撑系统通过接口可对IPTV业务系统（包括内容管理系统，业务管理系统、媒体交付系统、节导航系统、安全管理系统）的基本物理设备配置信息、基本软件配置信息、系统专业配置信息进行查询和设置。基本物理设备配置管理包括主机配置管理、板卡配置管理和端口配置管理。基本软件配置管理包括操作系统配置管理、应用软件配置管理和数据库配置管理。系统专业配置管理包括了系统相关的专门配置管理。6.1.1内容管理系统配置管理
内容管理系统的配置管理包括基水硬件设备配置信息，基本软件配置管理信息和系统专业配置信息，3
YD/T2016.1-2009
6.1.1.1基本物理设备配置管理
基本物理设备配置管理信息包括主机配置信息、板卡配置信息和端口配置信息。6.1.1.1.1 主机配置信息
运维支撑系统可通过接口查询或修改主机（包括主板、显·卡、机箱、电源、风扇、光驱、软驱）设备的以下配置信息
主机标识（给设备分配的唯一的标识）：主机名称；
主机制造商：
主机型号：
-主IP地址（*）：
工作温度（0）：
工作湿度（0）；
CPU类型（O）：
-CPU速率（O）：
内存大小（0）：
-尺寸（长×宽×高）（0）：
重量最（0）：
工作电源（标准，电压范围，输出接口类型，线性频率，功率）（O）；最大可用插槽数：
-实际利用括槽数；
通风（风扇数目，通风方式）
(0)：
-中磁兼容性（O）：
一设备所属的管理域（O）：
显卡显存大小（0）；
一显卡位数（O）：
光驱类型（0）。
6.1.1.1,2板卡配置信息
板卡是主机中的物理功能设备，可在槽位中插入或移除。板卡表示设备使用的物理板卡（不包括显卡），运维支撑系统可以通过接口查询或修改板卡的以下配置信息：板卡标识（给板卡分配的唯一的标识）：-类型，
板卡序列号：
可用状态（可用/不可用）；
运行状态（使用/不使用）：
-告警状态；
-管理状态（可管理/不可管理）（*）：
厂商名：
最大可用端口数（按类型分）：一实际利用端口数（按类型分）56.1.1.1.3端口配置信息
YD/T 2016.1-2009
内容管理系统端口配置信息主要包括以太网端口配置信息、以太类WAN端口配置信息、AV端口配置信息和其它端口的配置信息。
1）以太网端口配置信息
参考RFC3635.
2）以太类WAN端口配置信息
参考RFC3637。
3）其它端口配置信息
其它端口指不属于以上几种端口的物理端口，运维支撑系统可以查询或修改它们的以下配置信息：一接口类型（低速数据口，遥控接口，射频接口等）；一可用状态（可用/不可用）：
运行状态（使用不使用）：
一管理状态（可管理/不可管理）：接门速率（0）。
6.1.1.2基本软件配置管理
基本软件配置信息包括操作系统配置信息、应用软件配置信息和数据库配置信息。6.1.1.2.1操作系统配置信息
操作系统是设备中使用的操作系统，运维支撑系统可以查询或修改操作系统的以下配置信息：-操作系统类型：
——一操作系统版本；
主备状态：
主备切换时间（0）；
一操作系统运行状态；
一当前运行状态的持续时间。
6.1.1.2.2应用软件配置信息
应用软件包括系统应用软件和驱动程序，运维支撑系统可以查询或修改应用软件的以下配置信息：软件标识：
软件版本：
运行状态（使用/不使用）；
管理状态（可管理/不可管理）（*）：一软件运行持续时间：
—」商名（0）：
是否启动在线升级（启动/不启动）（*）：-软件最新补丁名称（O）；
软件最新补了安装日期（O）。
YD/T2016.1-2009
6.1.1.2.3数据库配置信息
运维支撑系统可以查询或修改数据库配置的以下配置信息：—一数据库管理系统标识；
数据库管理系统生产商：
一数据库管理系统版本号：
一数据库对应的操作系统：
一数据库对应的主机标识（0）：-数据库名称；
一数据库运行状态；
一数据库管理状态：
数据库最大可用空间；
数据库已用空间；
一数据库运行持续时问：
数据库的主备状态：
一是否启月数据备份（启用/不启用）（*）。6.1.1.3系统专业配置管理
6.1.1.3.1节目资源配置信息
TV运维支撑系统可以查询或修改节目资源的以下配置管理信息：一节目内容属性（主演、导演、节目类别、内容简介等）；节月发行属性（版权所有者、出版时间）：一一节目的质量（亮度、对比度、色度、饱和度和清晰度、顿率、像素格式、视频输出大小）；节目的音视频编码方式
节目所存储的位置：
节月审查的状态（0)；
一节目上传责任人（0)。
-—支持的版权列表：
-支持的加密算法列表（0）。
6.1.1.3.2存储系统配置信息
运维支撑系统可以查询或修改存储系统的以下配置信息：存储系统标识；
存储系统类型；
一存储系统总容量；
逻辑驱动器数目；
逻辑驱动器的养吐量：
-逻辑驱动器的状态（可用、不可用）；一访问权限（只读、可读写、不可访问）；共享权限列表（0)；
一缀存策略（缓存输入输出，直接输入输出）。6.1.2安全管理系统配置管理
6.1.2.1基本物理设备配置管理
见6.1.1.1.
6.1.2.2基本软件配置管理
见6.1.1.2。
6.1.2.3系统专业配置管理
YD/T2016.1-2009
IPTV运维支撑系统可以查询IPTV安全管理系统，如防火墙、防/杀病毒软件漏洞捡测软件，以及节月源合法性检查系统、DRM系统等安全措施的相关信息。对IPTV中使用的安全措施管理主要是监控这些措施，以使它们处丁正常的工作状态。运维支撑系统可以查看和修改以下的安全管理系统信息：安企设施名称
—安全设施类型；
—安企软件版本号；
安企设备的P；
安全软件的最新补丁名称（O)；一最新补丁安装口期（O)：
一安全设施的运行状态：
安全设施的管理状态（*）。
6.1.3节目导航系统配置管理
节日导航系统的配置管理包括基本硬件设备配置信息、基本软件配置管理信息、系统专业配置信息。6.1.3.1基本硬件配置管理
见6.1.1.1 .
6.1.3.2基本软件配置管理
见6.1.1.2。
6.1.3.3系统专业配置管理
节口导航系统的配置管理包括对节目单基本信息和节目单发布进行相关配置。6.1.3.3.1节目单基本配置信息
节目单节查系统主要负责对节目单内容合法性的审查，运维支撑系统可以根据相应条件查询或修改审查系统的以下配置信息：
节目单文件格式：
一节目单审查的负责人：
一一节目单编辑责任人（O);
是否与节目编辑同步（同步不同步）（O)：节目单审查的最大时延（0)。
6.1.3.3.2节目单发布配置信息
节目单上传系统主要实现节目单从编辑系统传输到发布系统，运维支撑系统可以查询或修改节日单7
YD/T 2016.1-2009
上传系统的以下配置信息：
日的节目单发布服务器名称：
一目的节目单发布服务器P地址：一节目单发布服务发布软件版本号：—一节目单发布服务是否支持匿名登录（支持/不支持）（*)；节月单发布服务发布软件安全性设置（高//低）（*）。6.1.4媒体交付系统配置管理
媒体交付系统配置信息包括基本物理设备配置信息、基本软件配置信息、专业配置管理信息。6.1,4.1 基本硬件配置管理
见6.1.1.1。
6.1.4.2基本软件配置管理
见6.1.1.2。
6.1.4.3系统专业配置管理
6.1.4.3.1流媒体服务器配置信息运维支撑系统可以查询媒体交付系统业务管理的以下配置信息：一流媒体服务器数量；
——内容分发方式（Pull/Push)：一核心内容流媒体服务器数量：核心内容流媒体服务器的属性列表（名字、IP、位置、管理域)；镜像流媒体服务器的数量（0)：镜像流媒体服务器的属性列表（名字、IP、位置、管理域）（O)：一边缘流媒体服务器的数量：
边缘流媒体服务器的属性列表（名学、IP、位置、管理域)；一镜象流媒体服务器和边缘流媒体服务器的对应关系（O)；-流媒体服务器类型；
流媒体服务器所在管理域；
一流媒体服务器的最大IO能力：流媒体服务器的当前VO负荷：
一发布服务器所在管理域：
流媒体服务器的最大用户连接数（*)；-流媒体服务器可使用的最大带宽（*)；-传输方式(TCPUDP/Unicast、UDP/Multicast);一控制方式（智能流、缓存技术）：一应用层QoS技术（P2P/VPN）（O)。6.1.4.3.2媒体交付系统用户配置信息运维支撑系统可以查询媒体交付系统用户管理的以下配置信息：一-用户业务应用对应的节月;
-用户业务应用使用的流媒体服务器：一一用户业务应用的接入时问（O)；一用户业务应用的结束时问（O);用户业务应用的丢包率；
一用户业务的带宽（0)；
一用户业务应用的时延（0)；
-用户业务应用的时延抖动（0)。6.1.4.3.3业务交付配置息
运维支撑系统可以查询流蝶体交付业务的以下配置信息：一对应的服务器属性列表（主机IP、端口、生效路径、用于替换的服务器)；流媒体服务器可以通过HTTP访问的日录（包含子口录）列表：—支持的码流类型：
一与用户终端交互的流媒体协议（RTSP/MMS/PNM等）：-传输层协议（TCP、UDP/Unicast、UDP/Multicast)；一支持的解码器类型：
一支持的不同速率的用户数列表；码率调范围。
6.1.4.3.4节目存储配置信息
见6.1.1.3.2相关内容。
6.1.4.3.5面向应用层QoS控制配置信息面向应用层QoS控制配置信息主要包括网络QoS配置信息YD/T2016.1-2009
网络QoS控制配置信息指应用层流媒体实时传输协议的配置信息，主要包括RTP、RTSP、Multicast（和上机相关的部分）、VI.AN、VPN、SLP、802.1P、802.11、3G协议。-RTP/RTCP配置信息：参考RFC2959RTP管理信息库，一一RTSP配置信息：参考ETFRFC2326和ERICSSONRTSP管理倍库（见附录A）。-Multicast（和主机关的部分）配置信息：参考正TFRFC1112、IETFRFC2932、IETFRFC2934IETF RFC1075、IETF RFC3019.
-VLAN配置信息：参考IETFRFC2674。一VPN配置信息：参考具体的VPN技术国际或国内的MIB标准，附录A中给出了多播在BGP/MPLS P VPN 中的参考 MIB。一SP配置信息：参考IETFRFCI304S[P接口类型的管理对象定义。一802.1P配置信息：参考IETFRFC2674定义具有业务类、多播和VLAN的桥的管理对象。6.1.5业务管理系统配置管理
6.1.5.f基本硬件配置管理
见6.1.1.1。
6.1.5.2基本软件配置管理
见6.1.1.2。
