【通信行业标准(YD)】 IPTV运维支撑管理接口技术要求 第2部分：承载网络

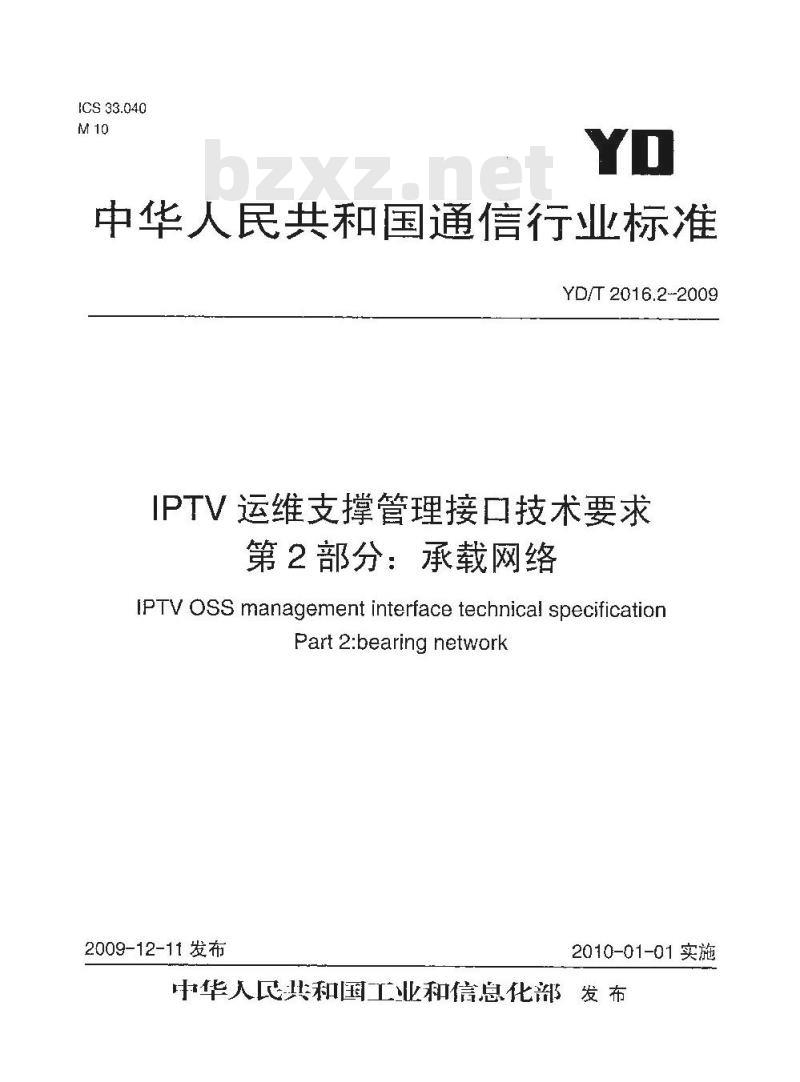

ICS33.040
中华人民共和国通信行业标准
YD/T 2016.2-2009
IPTV运维支撑管理接口技术要求第2部分：承载网络
IPTV OsS management interface technical specificationPart2:bearing network
2009-12-11 发布
2010-01-01实施

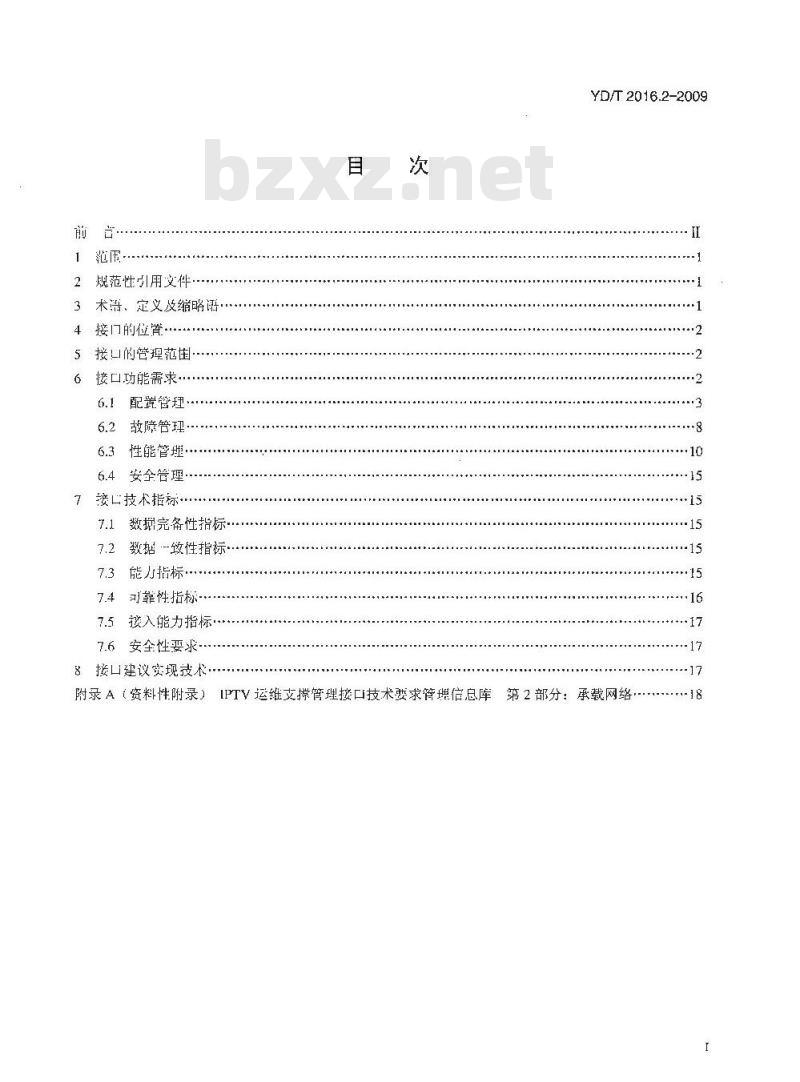

中华人民共和国工业和信息化部发布前吉·
规范性引用文件
3术语、定义及缩略语
4接门的位置
接！的管捍范围·
接口功能需求
配置管理·
故障管理
性能管理
安全管理·
接口技术指标·
数掘完备性指标-
数据-效性指标
能方指标·
7.4可靠性指标-
7.5接入能力指标
7.6安全性要求-
8接口建议实现技术
YD/T2016.2-2009
附录A（资料性附录）IFTV运维支撑管理接口技术要求管理信息库第2部分承载网络·

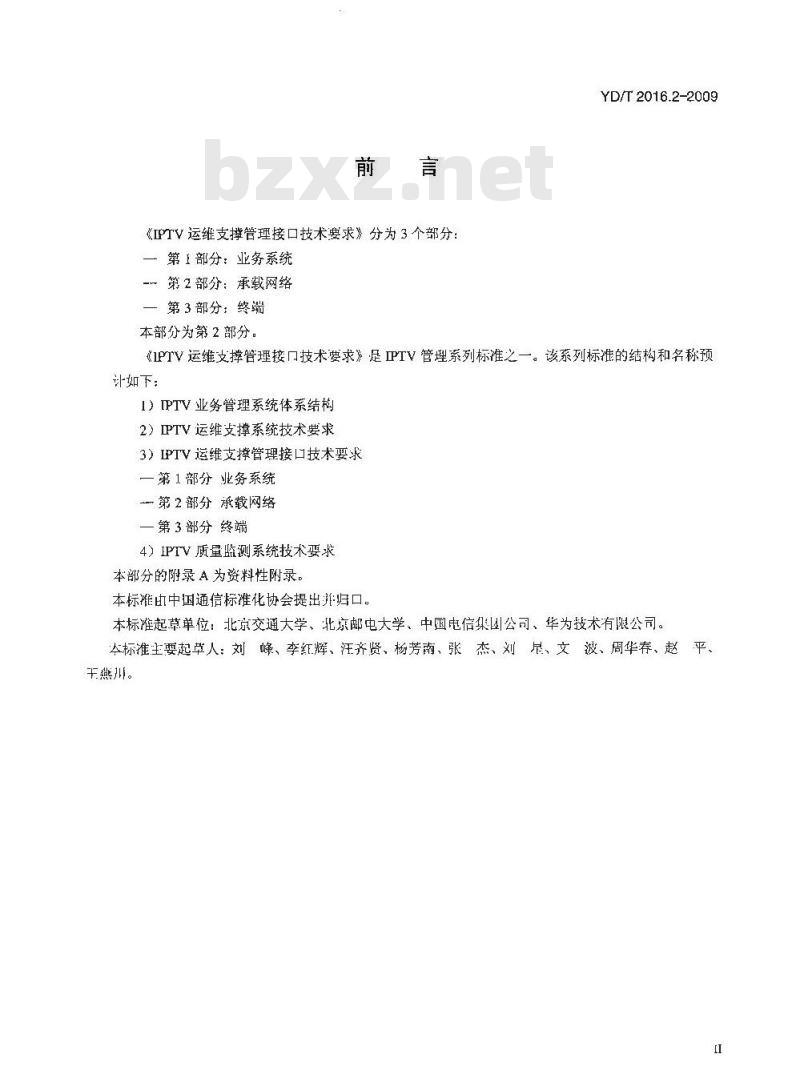

《ITV运维支撑管理接口技术要求》分为3个部分：二第1部分：业务系统
-第2部分：承载网络
一第3部分：终端
本部分为第2部分。
YD/T 2016.2-2009
《IPTV运维支撑管理接口技术要求》是IPTV管理系列标准之一。该系列标准的结构和名称预计如下：
I）IPTV业务管理系统体系结构
2）IPTV运维支撑系统技术要求
3）IPTV运维支撑管理接口技术要求一第1部分业务系统
一第2部分承载网络
一第3部分终端
4）IPTV质量监测系统技术要求
本部分的附录A为资料性附录。
本标准由中国通信标准化协会提出并归口。本标准起草单位：北京交通大学、北京邮电大学、中国电信集丛公司、华为技术有限公司。本标准主要起草人：刘、峰、李红辉、汪齐贤、杨芳南、张杰、刘、尼、文波、周华寿、赵平、王燕川。

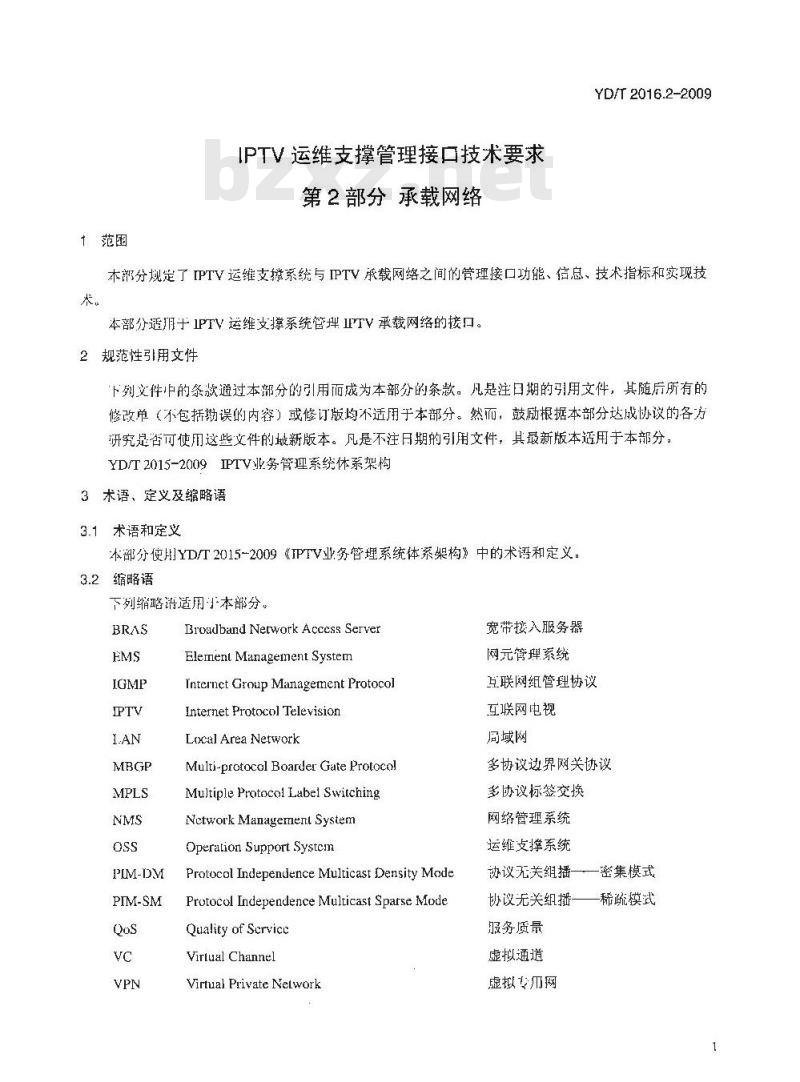

1范围
IPTV运维支撑管理接口技术要求第2部分承载网络
YD/T2016.2-2009
本部分规定了TPTV运维支撑系统与IPTV承载网络之间的管理接口功能、信息、技术指标和实现技术。
本部分适旧于IPTV运维支撑系统管理TV承载网络的接口。2规范性引用文件
下列文件户的条款通过本部分的引用而成为本部分的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，YD/T2015-2009IPTV业务管理系统体系架构3术语、定义及缩略语
3.1术语和定义
本部分使比YD/T2015-2009《IPTV业务管理系统体系架构》中的术语和定义。3.2缩略语
下列缩略谱适用予本部分。
PIM-DM
PIM-SM
Broadband Network Access ServerElement Management System
Internet Group Management ProtocolInternet Protocol TelevisionLocal Area Network
Multi-protocol Boarder Gate ProtocolMultiple Protoco1 Label SwitchingNetwork Maagement System
Operation Support Systcm
Protocol IndependenceMulticastDensityModeProtocol Independence Multicast Sparse ModeQuality of Scrvicc
Virlual Channel
Virtual Private Nelwork
宽带接入服务器
网元管理系统
互联网组管理协议
互联网电视
局域网
多协议边界网关协议
多协议标签交换
网络管理系统
运维支撑系统
协议无关组播
协议无关组播
服务质量
虚拟通道
虚拟专刃网
密集模式
稀疏模武
YD/T 2016.2-2009

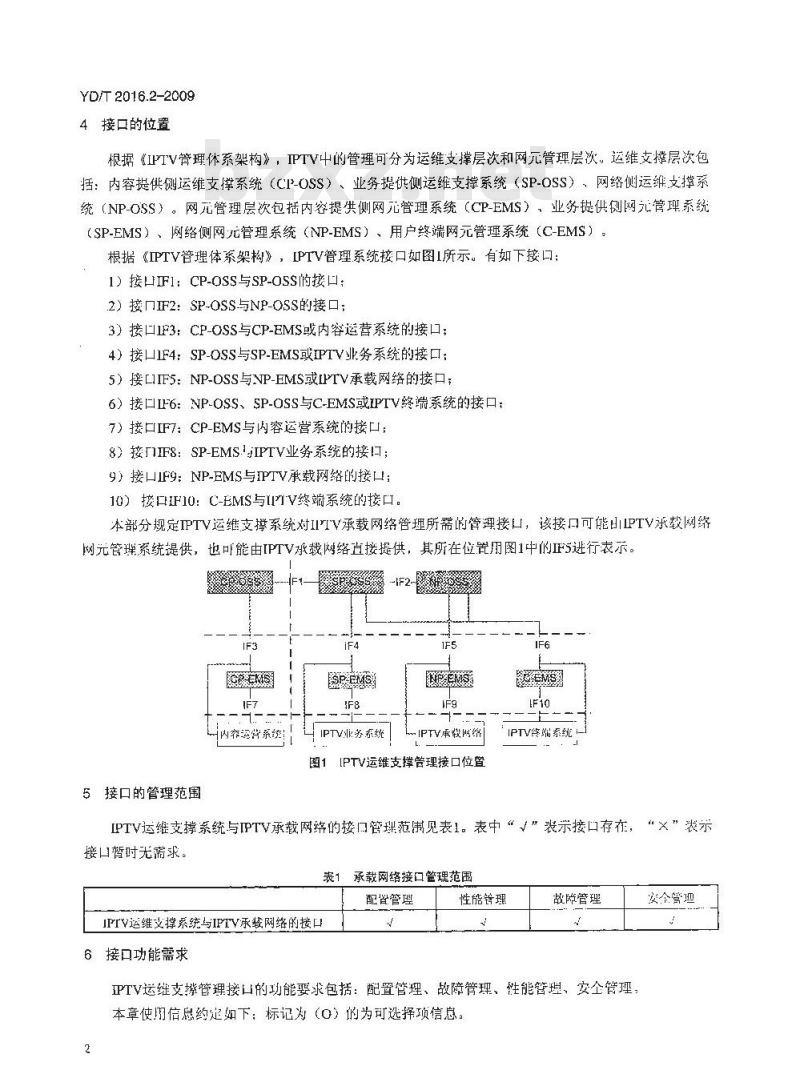

4接口的位置
根据《IFTV管理体系架构》，IPTV中的管理可分为运维支撑层次和网元管理层次。运维支撑层次包括：内容提供侧运维支撑系统（CP-OSS）、业务提供侧运维支撑系统（SP-OSS）、网络侧运维支撑系统（NP-OSS）。网元管理层次包括内容提供侧网元管理系统（CP-EMS）、业务提供侧网元管理系统（SP-EMS）、网络侧网元管理系统（NP-EMS）、用户终端网元管理系统（C-EMS）。根据《IPTV管理体系架构》，LPTV管理系统接口如图I所示。有如下按口：1）接口IF1：CP-OSS与SP-OSS的接口：2）接口F2：SP-OSS与NP-OSS的接口；3）接口IF3：CP-OSS与CP-EMS或内容运营系统的接口；4）接口IF4：SP-OSS与SP-EMS或IPTV业务系统的接口：5）接口IF5：NP-OSS与NP-EMS或IPTV承载网络的接口；6）接口LF6：NP-OSS、SP-OSS与C-EMS或IPTV终端系统的接口：7）接口IF7：CP-EMS与内容运营系统的接口；8）接门IF8：SP-EMSjIPTV业务系统的接口；9）接IF9：NP-EMS与IPTV承载网络的接口：10）接口IF10：C-BMS与ITV终端系统的接口。本部分规定IPTV运维支撑系统对IITV承载网络管理所需的管理接口，该接口可能山LPTV承载网络网元管理系统提供，也可能由IPTV报载网络直接提供，其所在位置用图1中的IF5进行表示。IF3
内容运营系统
5接口的管理范围
IPTV业务系统
IPTV承载网络
[PTV运维支撑管理接口位置
IPTV签端系统
IPTV运维支撑系统与IPTV承载网络的接口管理范肃见表1。表中“√”表示接口存在，“×”表示接口皙吋无斋求。
表1承载网络接口管理范围
配置管理
IPTV运维支撑系统与IPTV承载网络的接口6接口功能需求
性能管理
故隙管理
PTV运维支撑管理接口的功能要求包括：配置管理、故障管理、性能管理、安企管理，本章使用信息约定如下：标记为（0）的为可选择项信息。安全管理
6.1配量管理
配置管理功能包括对IPTV承载网络中通道的配置管理和物理设备的配置管理。YD/T 2016.2-2009
接口支持对配置管理信息的查询和修改，可通过与IPTV承载网络网元管理系统协作完成。当管理信息发生改变时，接口支持属性/状态改变的上报，上报的通知中应指出哪个被管对象的什么属性发生了何种改变：当增加/删除一-个物理/逻辑设备时，接口应支持对象创建/删除的上报，上报的通知中应指明创建或除了哪个被管对象。
6.1.1通道配置管理
通道是承载IPTV业务的虚拟通道。接口支持对当前通道的配置信息的查询和修改，一般通过IPTV承载网络网元管理系统协作完成。当通道管理信息发生改变时，接口支持属性/状态改变的上报：当增加删除通道时，接口应支持对象创建/删除的上报。接口支持的查询、修改通道配置管理信息包括：通道标识
—通道名称
一通道类型（上/备）
通道预定带宽
通道优先权
一传输包类型
一—最大流量（0)
—A端点所属节点
A端点设备（0)
A端点端口地址（O)
-B 端点所属节点
——B端点设备（O)
一B端点端口地址（O）
6.1.2物理设备配置管理
物理设备配置管理包括路由器设备配置管理、宽带接入服务器设备配置管理、交换机设备配置管理、接入设备配置管理。
6.1.2.1路由器设备配置管理
路由器是城域核心/汇聚网网络主要设备，提供强大的路出处理和流量快速转发。接支持对路由器的配置信息的查询和修改，可以支持动态地增加/减少路由器网元，对网元设备的修改一般通过IPTV承载网络网光管理系统协作完成。当管理信息发生改变时，接口支持属性/状态改变的上报；当增加/删除一个路由器设备时，接口应支持对象创建/删除的上报。接口应支持查询组播的配置情况。接口支持的查询、修改路由器的配置管理信息包括：基本配置管理信息、物理端口配置管理信息、组播配置管理信息。
6.1.2.1.1 基本配置管理
路由器基本配置管理信息包括：—设备标识
—设备名称
YD/T 2016.2-2009
-设备制造商（0）
设备型号
设备版本号（0)
所属节点名称（0）
设备MAC地址
一设备P地址
背板速率（(0)
-包转发速率（0)
软件版本信息（包括版本号或名称、补丁号、版本升级记录）（O）-是否支持PIM-SM/PIM-SSM组播路由协议是否支持MBGP组播路由协议（O）一足否支持MSDP组播路拍协议（O）6.1.2.1.2物理端口配置管理（O）运维支撑系统可以逆过接口请求路由器上报其物理端口的配置情况。运维支撑系统可以查询物理端口的信息并能通过PTV承载网络网元管理系统设置路由器物理端口的管理信总。
配信息包括：
所属路由器标识
一端口标识
端口指述(O)
-端口类型
端口可接收/发送最大数据包长度（0）端口估计带宽
端口速率(O)
-端口流入速率（0）
端口流山速率(0)
端口物理地址（O)
端口管理状态(O)
-端口操作状态(O)
一端口最近重起时间(O)
6.1.2.1.3组播配置管理
路由器支持的组播路由协议包括：PIM-SM/PIM-SSM。运维支撑系统可以对组播进行管理，查询织播协议的状态及配置息。
1）组播接口信息包括：
纽播接口标识
一组播接L7 IP版本（IPV4或 IPV6）-组播接口 TTL(O)
组播接口带宽(O)
2）IP组播路由信息包括：
-组播路冉地址类型(O)
组播路组(0)
绍播路由源地址类型（O）
一纽播路用源（O)
-=一组播路力接口标识(O)
一组播路由协议(O)
6.1.2.2宽带接入服务器设备配置管理YD/T 2016.2-2009
宽带接入服务器（BRAS）是IPTV承载网业务接入控制点设备，接口支持对BRAS设备的配置信息的查询和修改，可以支持动态地增加/减少BRAS网元，对网元设备的修改一般通过IPTV承载网络网元管理系统协作完成。当管理信息发生改变时，接口支持属性/状态改变的上报；当增加/册删除一个BRAS设备时，接口应支持对象创建/删除的上报。接口支持的查询、修改BRAS的配置管理信息包括基本配置管理信息物端口配置管理瘩息。
6.1.2.2.1基本配置管理
—设备标识
设备名称
设备制造商（0）
—设备型号
一设备版本号（0）
属节点名称（O）
一设备 MAC地址
一设备IP地址（O)
-物理端口总数（0）
软件版本信息（创括版本号或名称、补丁号、版本升级记录）（O）：是否支持PM-SMPIM-SSM纠播路由协议是秀支持IGMP协议
6.1.2.2.2物理端口配置管理（0）运维交撑系统可以请求BRAS上报其物理端口配置情况，查询物理端口的信息并能设置物理端口的管理信愈：
配置信息包括：
所属BRAS标识
一端口标识
-端口据述（0)）
-端口类型
一端口可接收/发送最大数据包长度（0）端口估计带宽
YD/T 2016.2-2009
——端口速率(O)
端口流入速率（0）
端口流出速率（0)
端口物理地址（0）
端口管理状态（O）
一端口操作状态（0）
端口最近重起时间（O）
6.1.2.3交换机设备配置管理
交换机为二层汇聚点设备。接口支持对交换机的配置信息的查询和修改，可以支持动态地增加/减少交换机网元，对网元设备的修改一般通过IPTV承载网络网元管理系统协作完成。当管理信息发生改变时，接口支持属性/状态改变的上报：当增加/删除一个交换机设备时，接口应支持对象创建/删除的上报。接口支持的查询、修改交换机的配置管理信息包括基本配置信息、物理端口配置信息。6.1.2.3.1基本配置管理
一设备标识
设备名称
设备制造商（0）
—设备型号
设备版本号（0)
所属节点名称（O)
一设备MAC地址
设备P地址(O)
背板速率（0）
包转发速率（O)
-物理端口总数（0)
一软件版本信息（包括版本号或名称、补丁号、版本升级记录）（O）一是否支持IGMPProxy功能
一是否支持IGMPSnooping功能
6.1.2.3.2物理端口配置管理（O）运维支撑系统可以请求太网交换机上报其物理端口配置情况，查询物理端口的信息非能通过交换机设置物理端口的管理信息。
配置信息包括：
一所属交换机标识
端口标识
一端口播述（0）
端口类型
一端口可接收发送最大数据包长度（O）端口估计带宽
端口速率（0）
端口流入速率（0）
一端口流出速率（O）
端口物理地圳：（0)
端山管理状态（0)
一端口操作状态（0)
一端门最近重起时间（0）
6.1.2.4接入设备配置管理
YD/T 2016.2-2009
接口支持对接入设备的配置信息的查询和修改，可以支持动态地增加减少接入网元，对网元设备的修改一股通过IPTV承载网络网光管理系统协作完成。当管理信息发生改变时，接口支持属性/状态改变的上报：当增加/删除一个接入设备时，接口应支持对象创建/删除的上报。接口支持的查询、修改接入网无的配置管理信息创括：基本配置管理信息、物理端口配置管理信息。6.1.2.4.1基本配置管理
设备标识
设备名称
设备制造商（0)
--设备型号
一设备版本号（0）
一—-所励节点名称（0)
-—设备MAC地址
—--设备IP地址（O)
渭口总数（O）
-:-所有 PCM端[数（O)
-所有Modetm 端口数(0)
--所有ISDN 端口数(O)
软件版本信息（包括版本号或名称、补丁号、版本升级记录）（O）-\—是否支持IGMPProxy功能
·是否支持IGMPSnooping功能
6.1.2.4.2物理端口配置管理（O）运维支撑系统可以请求接入设备上报其物理端口配置情况，查询物理端口的信息并能设置物理端口的管理信息。
1）通！端配置信息包括：
—-所属接入设备标识！
一端口标识
：-端描述（0）
—端类型（xDSLISDMPON等）
二.-端口可接收/发送最大数据包长度（O）F
YD/T 2016.2-2009
端口估计带宽
端口速率（）
端口流入速率（0）
端口流出速率（0)
一端口物理地址：（O）
一端口管理状态（O）
端口操作状态（0）
端口最近重起时间（0）
2）xDSLModem端口配置信息(O)
所属接入设备标识
Modcm标识
-Modem线路状态
-Modem能力标识
-Modem能力请求配置
Modem能力实际配置
3）ISDN端口配置信息(O)：
接入设备标识
ISDN端口标识
-ISDN端口B信道类型
-ISDN端口B信道标识
ISDN端口B信道状态
信令信道协议类型
一信令信道ISDN地址
信令信道管理的B信道的总数wwW.bzxz.Net
一信令信道状态
4）PON端口配置信息（O)：
一接入设备标识
PON端口标识
6.2故障管理
故障管理负责监视IPTV承载网的网络和设备故障，保证设备和网络的正常运行。故障管理包括告警信息管理和告警上报。
6.2.1告警信息管理
IPTV运维支撑管理接口应能支持获取告警信息，对网络中的告警进行实时监视。包括详细告警信息和告警类型。
6.2.1.1详细告警信息
IPTV运维支撑系统通过接口应能对网络中的告警进行实时监视。对于当前告警，应能狄取告警的详细信息内窄。
浩警源
——告警类型
一告警时间
告警位置
—-告警原因
一告警信息描述
YD/T 2016.2-2009
-告替级别（重告警CRITICAL、堂大告警MAJOR、次要告警MINOR、替告告警WARNING已潜除的告警CLEARED、未确定INDETERMINATE）一告警清除状态（存在RAISED或清除CLEARED）-背警确认状念（确认和确认）
6.2.1.2告警类型
告警类型分为：设备告警、通信告警、服务质量告警等，告警类型迦常足IPTV运维支撑系统售警宿恐显示，警信息屏蔽，皆警过滤条件等功能的必须信息，IPTV运维支撑系统应能炭取告警类型信息。6.2.1.2.1设备告警
—节点故障告警
一接口故障告警（O）
一屯源放障告警（0）
6.2.1.2.2通信告警
传输链路故障告替
IP通信协议错误告警（O）
TCP通信协议错误告警（O)
6.2.1.2.3服务质量告警
当网络出现性能下降到超越性能门限网络部分区域扭塞时产生服务质量告警。全少包括如下，
-设备基本指标超出阀值告警（包括cpu利用率、内存利用率等）（O）-设备环境指标超出阈值告警（包括温度、电压等）（0）BRAS地址池满告警（O）
一设备有关路旧协议告警（0）
一·-设备端口状态告警（down、up）（O)一-设备端口速率利用率连续多次超出阐值告警（O）-猎宽超出阅值告警
节宽突变告警
时延连续多次超出阀值皆警（O）-抖动连续多次超出阐值告警（O）6.2,2告警上报
IPTV承载网络网元管理系统应提供告警报告功能：当捡测到不正常条件时，产生事件数据。接门应
