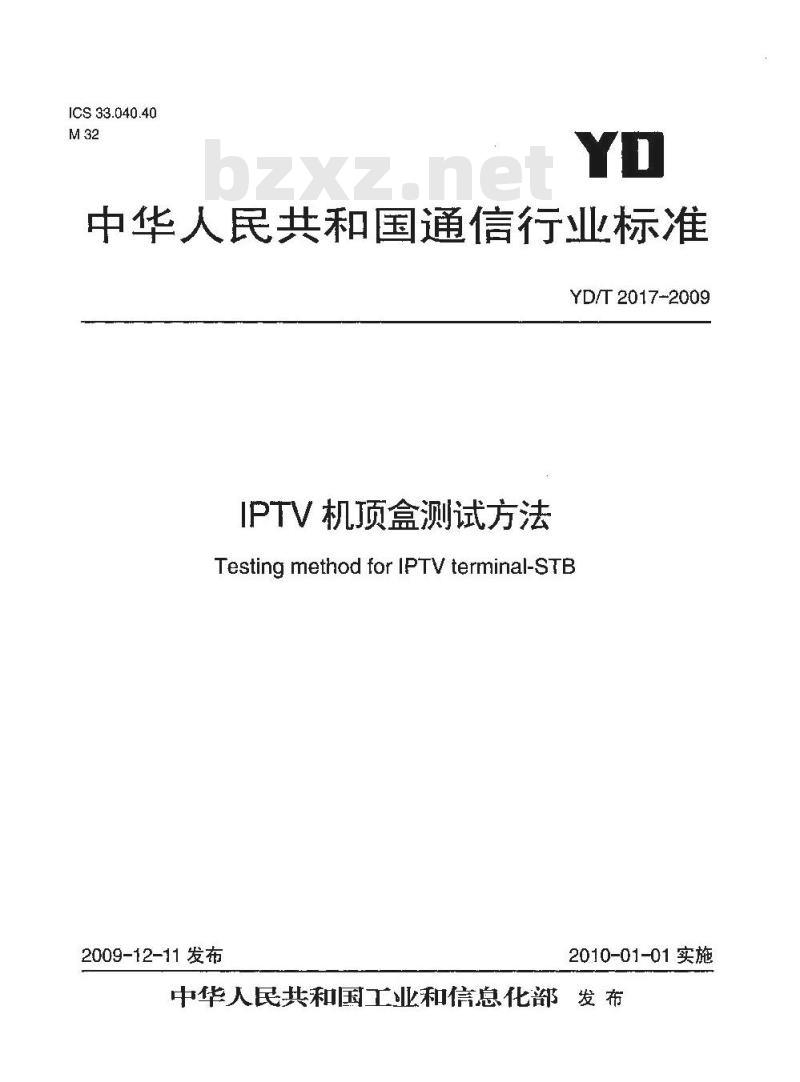

【通信行业标准(YD)】 IPTV机顶盒测试方法

ICS33.040.40
中华人民共和国通信行业标准
YD/T2017-2009
IPTV机顶盒测试方法
Testing method for IPTV terminal-STB2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部发布前言
范围·
2规范性引用文件
3术语和定义·
测试条件·
测试仪器
6功能测试
性能测试·
8接口测试·
协议一致性和互通性测试
10环境适应性测试·
YD/T 2017-2009
YD/T2017-2009

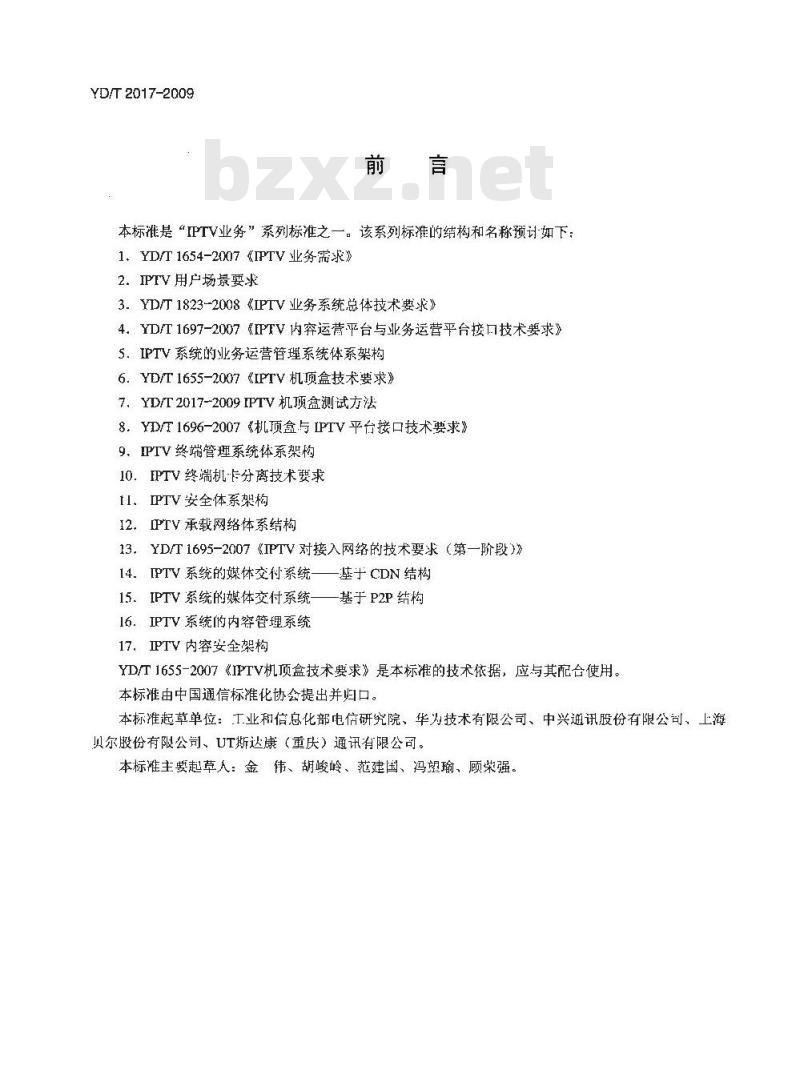

本标准是“IPTV业务”系列标准之一。该系列标准的结构和名称预讨如下：1、YD/T1654-2007《IPTV业务需求》2．IPTV 用户场景要求
3.YD/T1823-2008《IPTV业务系统总体技术要求》4YD/T1697-2007IPTV内穿运营平台与业务运营平台接口技术要求》5．IPTV系统的业务运营管理系统体系架构6.YD/T1655-2007《IPTV机项盒技术要求》7.YD/T2017-2009IPTV机项盒测试方法8。YD/T1696-2007《机顶盒与 IPTV平台接口技术要求》9．PTV终端管理系统体系架构
10.IPTV终端机-卡分离技术要求II．IPTV 安全体系架构
12.IPTV承载网络体系结构
13.YD/T1695-2007《IPTV对接入网络的技术要求（第一阶段）》14. IPTV 系统的媒体交付系统一—基于 CDN 结构]15.IPTV 系统的媒体交付系统—一基于 P2P结构16．IPTV系统的内容管理系统
17、IPTV内容安全架构
YD/T1655-2007《IPTV机顶盒技术要求》是本标准的技术依据，应与其配合使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、中兴逆讯股份有限公司、上海贝尔股份有限公司、UT斯达康（重庆）通讯有限公司。本标雅主髮起草人：金伟、胡峻岭、范建国、冯望瑜、顾荣强。1范围
IPTV机盒测试方法
YD/T 2017-2009

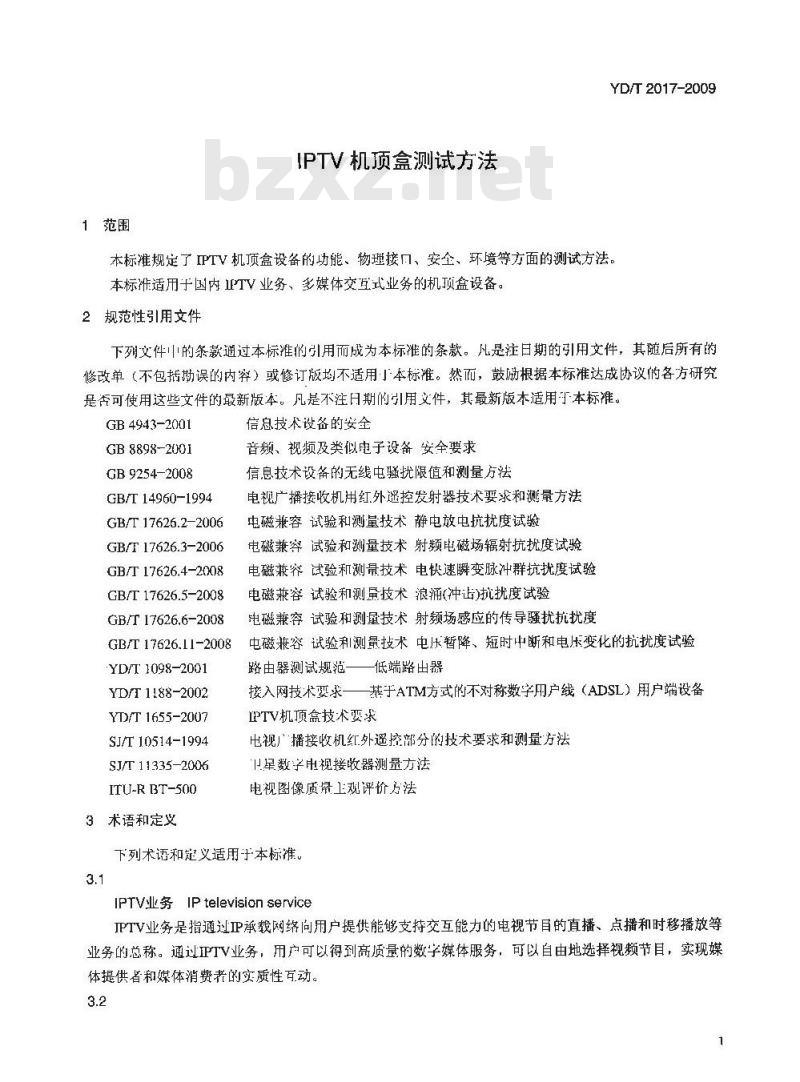

本标准规定了IPTV机顶盒设备的功能、物理接口、安全、环境等方面的测试方法，本标准适用于国内TV业务、多媒体交互式业务的机预盒设备。2规范性引用文件
下列文件中的条款过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内）或修订版均不适用」本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用本标准。GB 4943-2001
GB8898-2001
GB 9254-2008
GB/T 14960-1994
GB/T 17626.2-2006
GB/T 17626.3-2006
GB/T17626.4-2008
GB/T 17626.5-2008
GB/T 17626.6-2008
GB/T 17626.11-2008
YD/T 1098-2001
YD/T 1188-2002
YD/T 1655-2007
SJ/T 10514-1994
SJ/T 11335-2006
ITU-R BT-500
3术语和定义
信息技术设备的安全
音频、视频及类似电子设备安全要求信息技术设备的无线电骚扰限值和测量方法电视广播接收机用红外遥控发射器技术要求和测量方法电磁兼容试验和测量技术静电放电抗扰度试验电磁兼容试验和测量技术射频电磁场辐射抗扰度试验电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容试验和测量技术浪涌(冲击)抗扰度试验电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验路由器测试规范——低端路出器接入网技术要求一基于ATM方式的不对称数字用户线（ADSL）用户端设备IPTV机顶盒技术要求
电视广播接收机红外遥控部分的技术要求和测量方法卫星数字电视接收器测量方法
电视图像质量上观评价方法
下列术语和定义适用于本标谁。3.1
IPTV业务IPtelevisionservice
TPTV业务是指通过P承载网络向用户提供能够支持交互能力的电视节目的直播、点播和时移播放等业务的总称。通过正TV业务，用户可以得到高质量的数字媒体服务，可以自由地选择视频节目，实现媒体提供者和媒体消费者的实质性百动。3.2
YD/T2017-2009
IPTV机顶盒IPTV-STB

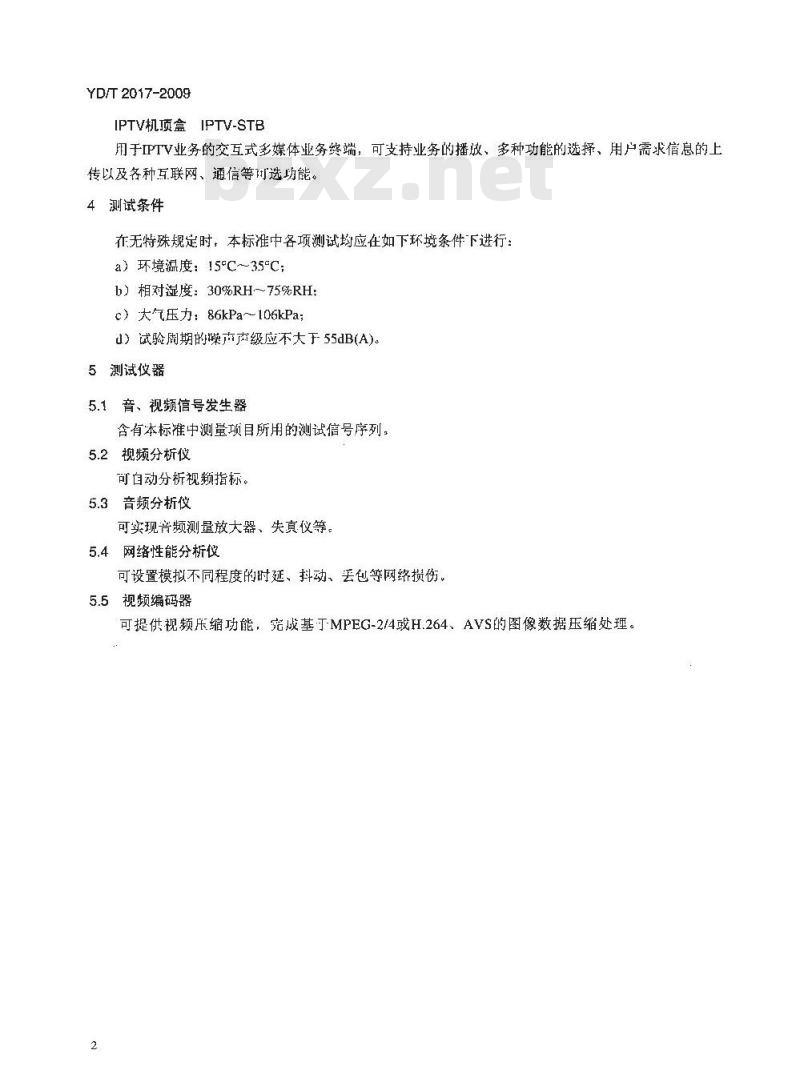

用于IPTV业务的交互式多媒体业务终端，可支持业务的播放、多种功能的选择，用户需求信息的上传以及各种互联网、通信等选功能。测试条件
在无特殊规定时，本标准中各项测试均应在如下环境条件下进行：a）环境温度：15°C~35°C；
b）相对湿度：30%RH～75%RH
c）大气压力：86kPa～106kPa;
d）试验胤期的躁市南级应不大于55dB(A)。5测试器
5.1音、视频信号发生器
含有本标准中测量项目所用的测试信号序列。5.2视频分析仪
可自动分析视频指标，
5.3音频分析仪
可实现音频测量放大器、失真仪等。5.4网络性能分析仪
可设置模拟不同程度的时延、抖动、丢包等网络损伤。5视频编码器
可提供视频乐缩功能，究成基丁-MPEG-2/4或H.264、AVS的图像数据压缩处理。2
6功能测试
6.1解码功能测试
测试编号：STB_GN_JM1
测试项口：音视频解码功能测试测试分项Ⅱ：视频解码利音频解码能力的测试测试仪表和设备：
YD/T 2017-2009
1）音视频编码器（视频：H.264或MPEG或AVS）（音频：MPEG1L2/3或MPEG2AAC或AC3）：2）流媒体服务器：
3）电视监视器
测试环境：
曾视频编码器
测试步骤：
流媒体服务器
被测设备
电视监视器
1）视频解码能力的测试：摇放MPEG2/4、H.264、AVS等片源，观察机顶盒的输出：2）音频解码能力测试：播放MPEGIL2/3、MPEG2AAC、AC3等格式，测试机顶盒能否正常输出：3）左右声道切换测试：可以关闭左声道或右声道预期结果：
1）可以正常播放以上格式的视频；2）“可以正常播放以上格式的音频：3）支持左右道切换
测试说明：
1）采用的视音频格式见YD/T1655-2007中规定：2）采用相同方法，对解码器按不同类和不同级分别测试YD/T2017-2009
6.2图像支持能力的测试
6.2.1图像制式支持能力的测试
测试编号：STBGN JM2
测试项目：音视频解码功能测试测试分项目：音视频解码制式测试测试仪表和设备：
1）编码器/转码器：
2）流媒体服务器：
3）电视监视器
测试环境：
PALNTSC
片源编码器
测试步骤：
1）视频解码格式的测试：
流媒体服务器
·播放PAL制式的片源，观察机顶盒的输出；·播AVS编码片源，观察机顶盒的输出：·播放H.264编码片源，观察机项盒的输出：被测设备
电视监视器
2）音频解码测试：播放MPEG1L2/3、MPEG2AAC、AC3等格式，测试机顶盒能否正常输出。3）左右声道切换测试：可以关闭左声道或右声道预期结果：
1）可以正常播放以上格式的视频；2）可以正常播放以上格式的音频；3）支持左右声道切换
测试说明：
根据被测设备解码器文持的解码能力，选择其中一种格式6.2.2图像分辨率支持能力的测试测试编号：STB_GN JM3
测试项日：音视频解码功能测试测试分项国：解码器图像分辨率支持能力的测试测试仪表和设备：
1）标清/高清视频信号源：
2）编码器；
3）标清/高清电视
测试环境：
标清/高清视
频信号源
测试步骤：
编码器
被测试设备
YD/T2017-2009
标清/高清电视
1）用视频信号源提供标清分辨率或高消分辨辩率的图像信号，通过编码器编码，传送到被测设备：2）通过被测设备解码器解码还原成标清或高清分辨率图像信号输出到标清或高清电视机，电视机可以显示相应分辨率的视赖图像；
3）输出视频信号参数：
输出视频信号格式参数描述
输入图像格式
720x5761
1920x10801
预期结果：
1）可以正常解码，
隔行比
2）可以观察到相应分辨率的视频图像测试说明：
扫描行数
1）采用相同方法，对解码器按不同类和不同级分别测试；2）传输流衍采用TS码流或ISMARTP两种承载方式行频
幅型比
YD/T2017-2009
6.2.3静止图像页面显示功能测试测试编号：STB_GN_TG
测试项目：图像格式测试
测试分项且：静止图像IPEG/GIF/BMP/PNG测试测试仪表和设备：同上
测试环境：同上
测试步骤：
1）在系统前端配置好包含不同格式（JPEG/GIF/BMP/PNG）的图片的测试EPG页面，每一个测试EPG页面都单独包含并且每种图片格式都分别以640x480、352×288、352×288、448×336不同尺寸单独包含在EPG页面甲！
2）在机顶盒端，通过遥控器进入EPG面：3）逐次选择包含不同格式、不同尺寸的EPG页面浏览：4）观察电视屏幕
预期结果：
电视屏幕上EPG和图像显示正常
测试说明：
测试机项盒对图像格式的支持能力和显示能力6.2.4多语言界面显示功能测试（简体中文和英文）测试编号：STB_GN EPG
测试项日：EPG 页面
测试分璜目：简体中文和英文界面测试仪表和设备：同上
测试环境：同上
测试步骤：
I）IPTV终端访问中文的EPG界而；2）测试员检查面显示内容是否正确3）重复上面的操作，访问多语言界面预期结果：
1）EPG页而无明显的停顿；
2）正确显示中/英文界面
6.3控制功能测试
6.3.1内容选择功能测试
测试编号：STB GN BK1
测试项目：播放控制测试
测试分项目：内容选择功能测试测试仪表和设备：
1）遥控器：
2）EPG服务系统；
3）内容分发系统：
4）电视监视器
测试环境：
EPG服务系统
内容分发系统
测试步骤：
被测设备
1）被测设备要将EPG成功解码并能显示T屏募上：2）通过遥控器使输入焦点在各个菜单选项及连接负面之问移动和切换；3）观察焦点移动和切换效果
预期结果：
焦点可以在EPG页面内自由移动并能快速切换测试说明：
测试EPG负面各个子策单的切换情况电视监视器
遥控器
YD/T 2017-2009
YD/T 2017-2009
6.3.2播放遥控功能测试
测试编号：STI_GN_BK2
测试项目：控制功能测试
测试分项目：播放遥控测试
测试仪表和设备：同上
测试环境：同上
测试步：Www.bzxZ.net
1）播放、暂停、快进、快退测试：播放->暂停→播放→快进一播放一→快退一播放快进→快退一播放一快进→播放一快迟一快进2）测试每个状态的切换时间
3）重复上述操作10次：
4）12h长时间稳定性测试
预期结果：
1）能正确实现以上操作，并保证音视频同步：2）长时问测试不出现死机状况
测试说明：
可以通过编写特定的EPG测试贞面进行测试6.3.3，字符输入法测试
测试编号：STB_GN_SRF
测试项目：辅助功能
谢试分项巴：输入就测试
测试仪表和设备：同.
测试环境：同上
测试步骤：
1）通过遥控器输入中英文：
2）通过屏幕软键盘输入中爽文
预期结果：
支持中英文输入
6.4管理功能测试
6.4.1日志功能的测试
测试编书：STB GN GL1
测试项目：管理功能测试
测试分项国：日志功能测试
测试步骤：
1）IPTV终端能够生成日志；
2）IPTV终端访问IPTV系统，正常工作3）从IPTV网管系统获取IPTV终端日志预期结果：
1）在本机可以提取到本终端日志：2）能够获取到IPTV终端日志：
3）获取到的日志内容正确：
4）H志内容见YD/T1655-2007中的规定测试说明：
远端获取日志要由网管系统主动发起，获取终端日志6.4.2远程配置的测试
测试编号：STB_GN_GL2
测试项：管理功能测试
测试分项目：远程配需测试
测试步骤：
1）IPTV终端访问IPTV系统，正常工作：2）从IPTV网管系统尚IPTV终端配置应符合YD/T1655-2007中规定的参数；3）在IPTV终端上查看设置
预期结果：
能够正确进行配置
测试说明：
应有IPTV网管系统配合，在IPTV网管系统未健全时，可暂时不测YD/T 2017-2009
