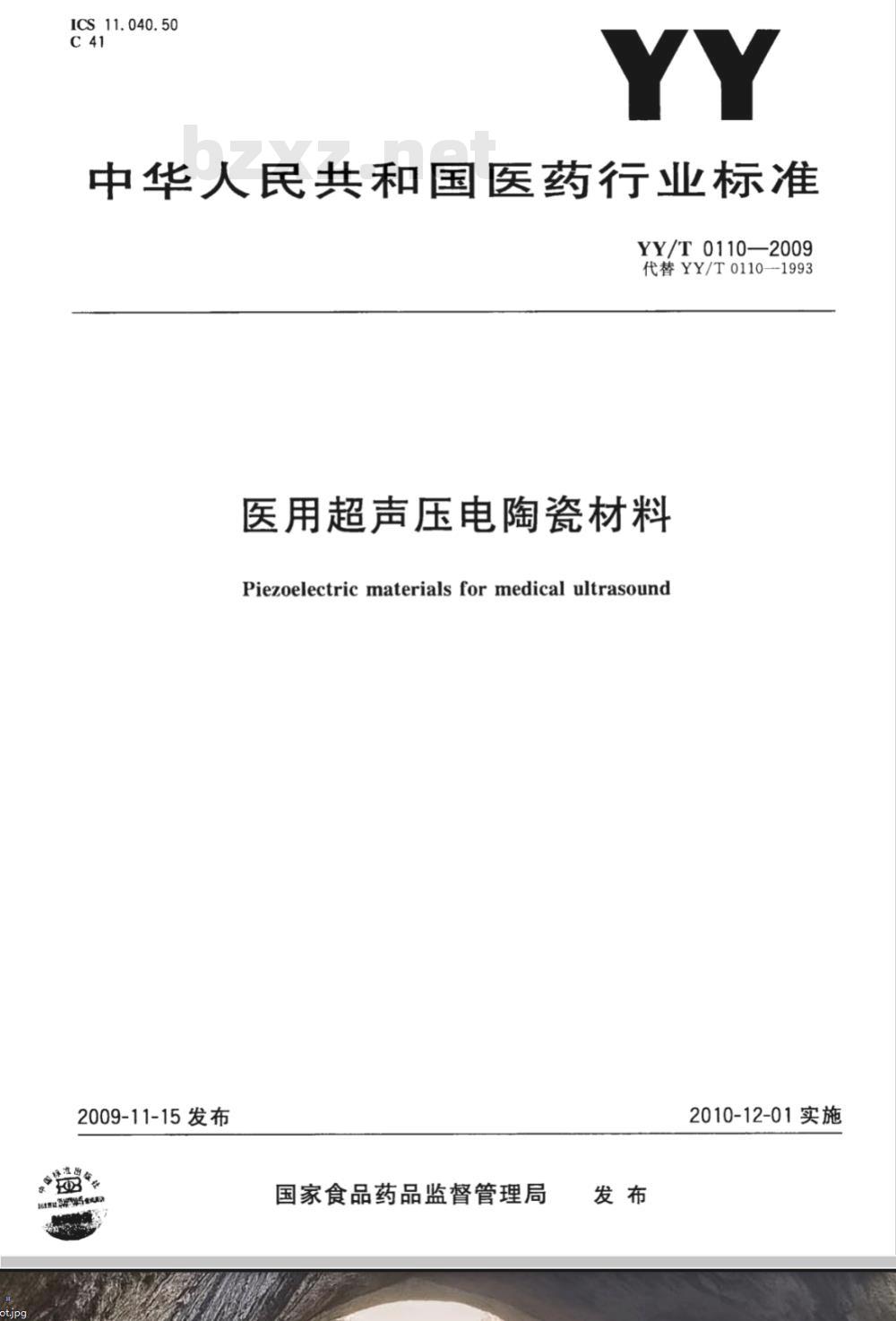

【医药行业标准(YY)】 医用超声压电陶瓷材料

ICS11.040.50
中华人民共和国医药行业标准
YY/T0110—2009
代替YY/T0110—--1993
医用超声压电陶瓷材料
Piezoelectric materials for medical ultrasound2009-11-15发布
国家食品药品监督管理局
2010-12-01实施

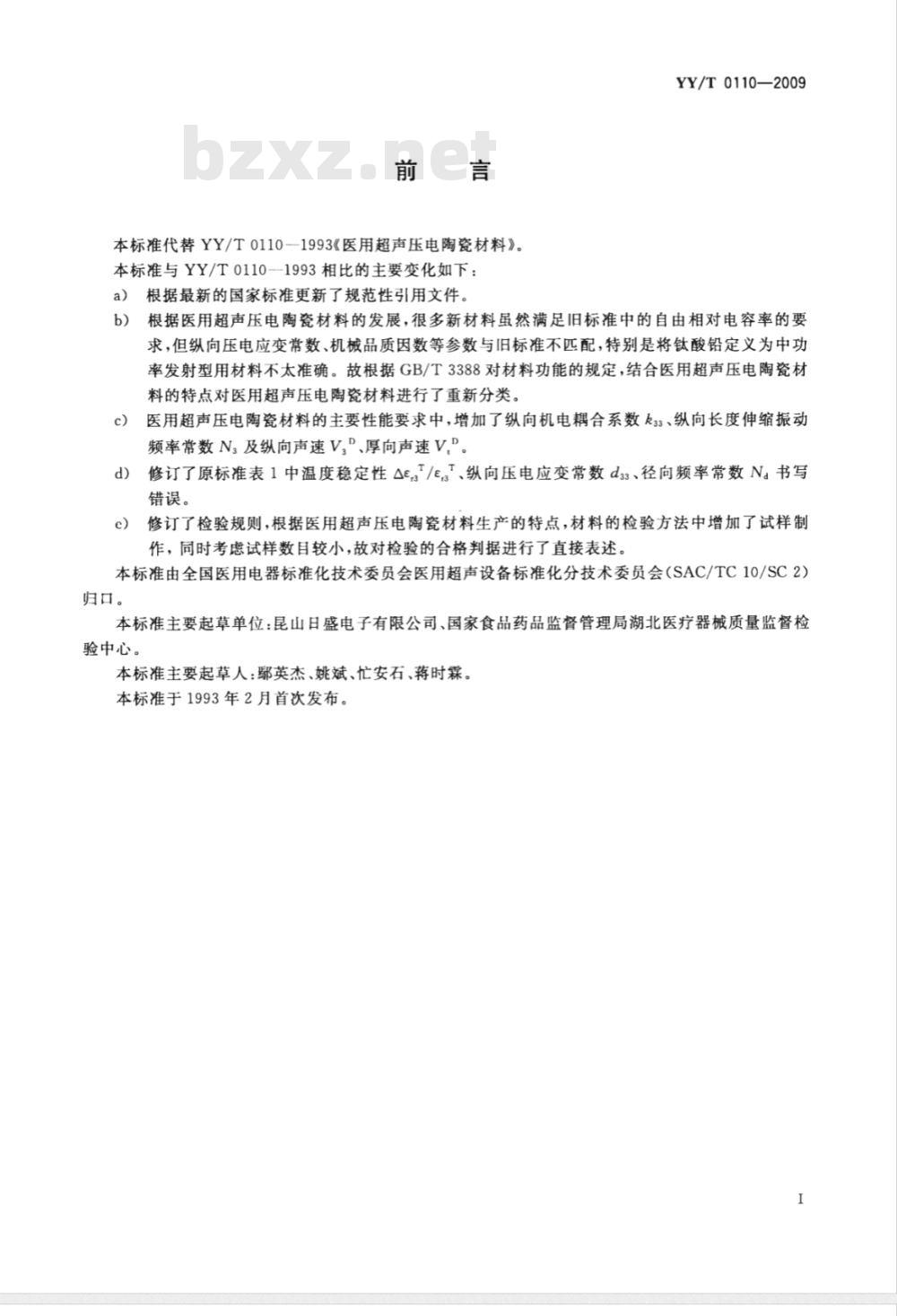

本标准代替YY/T0110-1993《医用超声压电陶瓷材料》。本标准与YY/T0110--1993相比的主要变化如下：根据最新的国家标准更新了规范性引用文件a
YY/T0110—2009
根据医用超声压电陶瓷材料的发展，很多新材料虽然满足旧标准中的自由相对电容率的要求，但纵向压电应变常数、机械品质因数等参数与旧标准不匹配，特别是将钛酸铅定义为中功率发射型用材料不太准确。故根据GB/T3388对材料功能的规定，结合医用超声压电陶瓷材料的特点对医用超声压电陶瓷材料进行了重新分类。医用超声压电陶瓷材料的主要性能要求中，增加了纵向机电耦合系数k33、纵向长度伸缩振动c)
频率常数Ns及纵向声速V,D、厚向声速V.D。修订了原标准表1中温度稳定性△e.a/e,3T、纵向压电应变常数d33、径向频率常数Na书写d）
错误。
修订了检验规则，根据医用超声压电陶瓷材料生产的特点，材料的检验方法中增加了试样制c）
作，同时考虑试样数目较小，故对检验的合格判据进行了直接表述本标准由全国医用电器标准化技术委员会医用超声设备标准化分技术委员会（SAC/TC10/SC2）归口。
本标准主要起草单位：昆山日盛电子有限公司、国家食品药品监督管理局湖北医疗器械质量监督检验中心。
本标准主要起草人：英杰、姚斌、忙安右、蒋时霖，本标准于1993年2月首次发布。

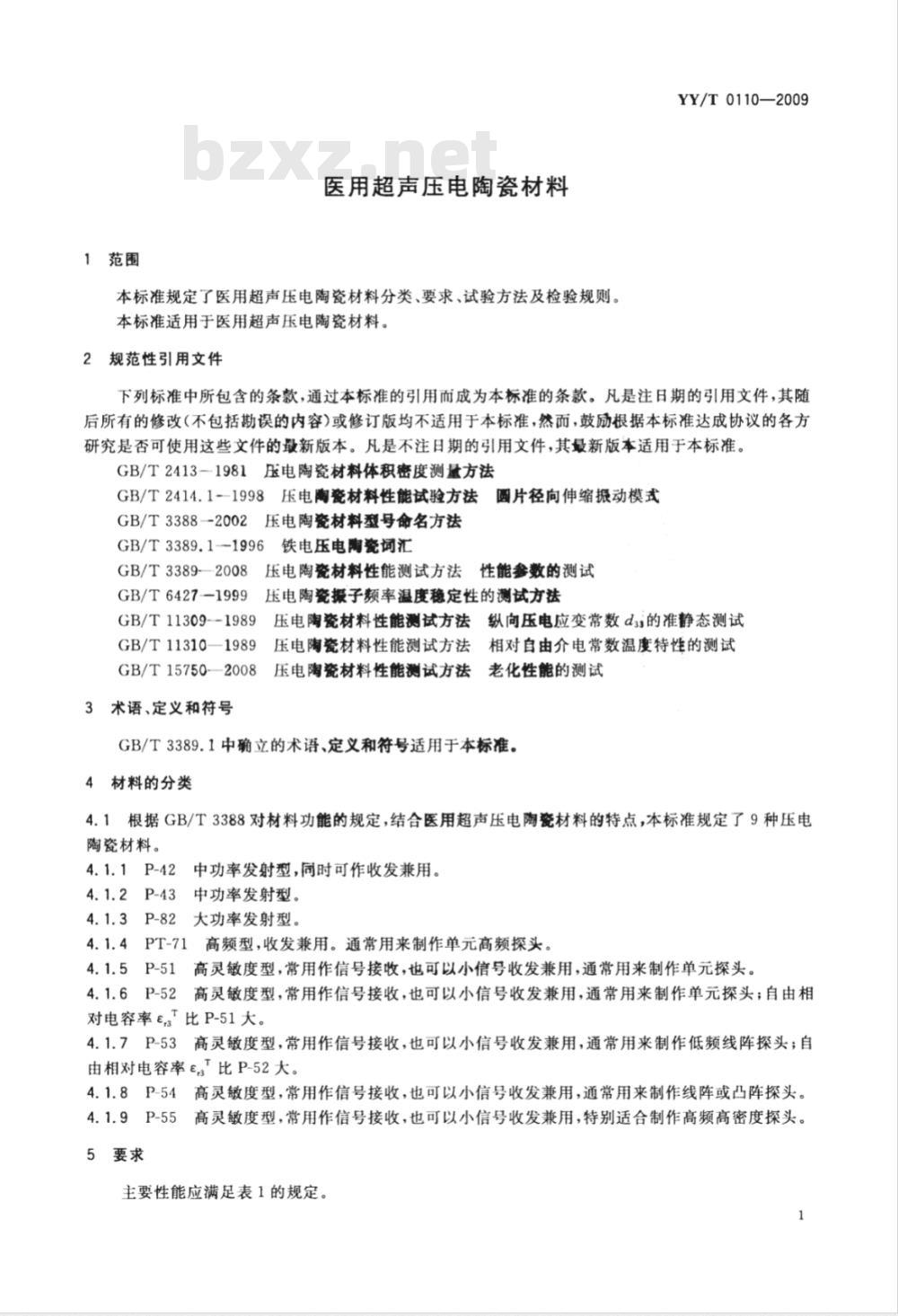

1范围
医用超声压电陶瓷材料wwW.bzxz.Net
本标准规定了医用超声压电陶瓷材料分类、要求、试验方法及检验规则。本标准适用于医用超声压电陶瓷材料。2规范性引用文件
YY/T 0110—2009
下列标准中所包含的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2413-1981压电陶瓷材料体积密度测量方法GB/T2414.1-1998压电陶瓷材料性能试验方法圆片径向伸缩振动模式GB/T3388-2002压电陶瓷材料型号命名方法铁电压电陶瓷词汇
GB/T3389.1--1996
GB/T3389-一2008压电陶瓷材料性能测试方法性能参数的测试GB/T6427-一1999压电陶瓷振子频率温度稳定性的测试方法GB/T11309--1989压电陶瓷材料性能测试方法纵向压电应变常数d33的准静态测试GB/T11310—1989压电陶瓷材料性能测试方法相对自由介电常数温度特性的测试3压电陶瓷材料性能测试方法老化性能的测试GB/T15750—2008
3术语、定义和符号
GB/T3389.1中确立的术语、定义和符号适用于本标准。4材料的分类
4.1根据GB/T3388对材料功能的规定，结合医用超声压电陶瓷材料的特点，本标准规定了9种压电陶瓷材料。
4.1.1P-42
中功率发射型，同时可作收发兼用。3中功率发射型。
4.1.2P-43
大功率发射型。
4.1.4PT-717
高频型，收发兼用。通常用来制作单元高频探头4.1.5P-51
高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作单元探头。2高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作单元探头；自由相4.1.6P-52
对电容率e,3T比P-51大。
4.1.7P-53高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作低频线阵探头；自由相对电容率ε,3T比P-52大。
4.1.8P-54高灵敏度型，常用作信号接收，也可以小信号收发兼用，通常用来制作线阵或凸阵探头。4.1.9P-55
高灵敏度型，常用作信号接收，也可以小信号收发兼用，特别适合制作高频高密度探头。5要求
主要性能应满足表1的规定。
YY/T0110—2009
008≤
%s+os9
%s+*098
%9千02
%S1*s9
%9千59
%9千*99
·009T
%9千*89
%9千8
%9千*99
%9千?
%9千*95
%9千190
%9千0
PN/PNV
1°/ \s

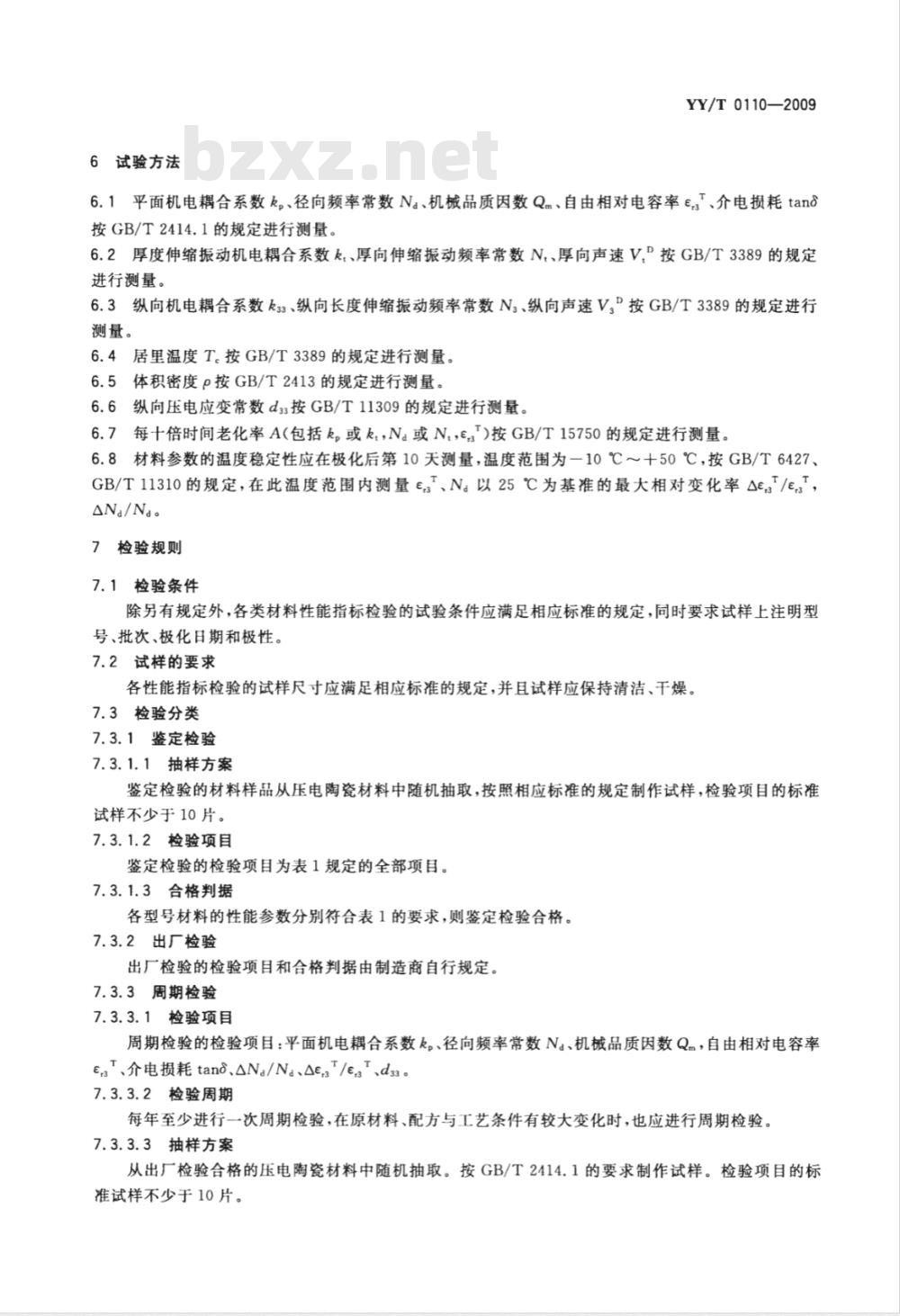

6试验方法
YY/T0110—2009
6.1平面机电耦合系数k。、径向频率常数Na、机械品质因数Qm、自由相对电容率e.T、介电损耗tan按GB/T2414.1的规定进行测量。6.2厚度伸缩振动机电耦合系数k.、厚向伸缩振动频率常数N.、厚向声速V.D按GB/T3389的规定进行测量。
6.3纵向机电耦合系数k33、纵向长度伸缩振动频率常数N3、纵向声速V3P按GB/T3389的规定进行测量。
6.4居里温度T。按GB/T3389的规定进行测量。6.5体积密度p按GB/T2413的规定进行测量。6.6纵向压电应变常数d33按GB/T11309的规定进行测量。6.7每十倍时间老化率A(包括k，或kt,Na或N,，e,T)按GB/T15750的规定进行测量。6.8材料参数的温度稳定性应在极化后第10天测量，温度范围为一10℃～+50℃，按GB/T6427、GB/T11310的规定，在此温度范围内测量e.3T、Na以25℃为基准的最大相对变化率△eaT/e.3T，ANa/Na。
7检验规则
7.1检验条件
除另有规定外，各类材料性能指标检验的试验条件应满足相应标准的规定，同时要求试样上注明型号、批次、极化日期和极性。
7.2试样的要求
各性能指标检验的试样尺寸应满足相应标准的规定，并且试样应保持清洁、干燥。7.3检验分类
7.3.1鉴定检验
7.3.1.1抽样方案
鉴定检验的材料样品从压电陶瓷材料中随机抽取，按照相应标准的规定制作试样，检验项目的标准试样不少于10片。
7.3.1.2检验项目
鉴定检验的检验项目为表1规定的全部项目。7.3.1.3合格判据
各型号材料的性能参数分别符合表1的要求，则鉴定检验合格。7.3.2出厂检验
出厂检验的检验项目和合格判据由制造商自行规定。7.3.3周期检验
7.3.3.1检验项目
周期检验的检验项目：平面机电耦合系数k，、径向频率常数Na、机械品质因数Qm，自由相对电容率EraT、介电损耗tano、ANa/Na、AeaT/e,T、d33。7.3.3.2检验周期
每年至少进行一次周期检验，在原材料、配方与工艺条件有较大变化时，也应进行周期检验。7.3.3.3抽样方案
从出厂检验合格的压电陶瓷材料中随机抽取。按GB/T2414.1的要求制作试样。检验项目的标准试样不少于10片。
YY/T0110—2009
7.3.3.4合格判据
某一试样若有一项性能参数不符合要求，则该试样为不合格。全部试样检验结果中若不合格的试样数不超过2片，且全部试样各性能参数测得值的平均值符合表1相应类型材料性能参数指标的要求，则判为周期检验合格。若第一次检验结果不合格，则用全部备用试样，对不合格项进行复检，若检验结果仍不合格则判定周期检验不合格。
版权专有
侵权必究
书号：155066·2-20439
YY/T 0110-2009
打印H期：2010年4月22HF009
定价：
6000110/
