【机械行业标准(JB)】 深波波纹管尺寸系列

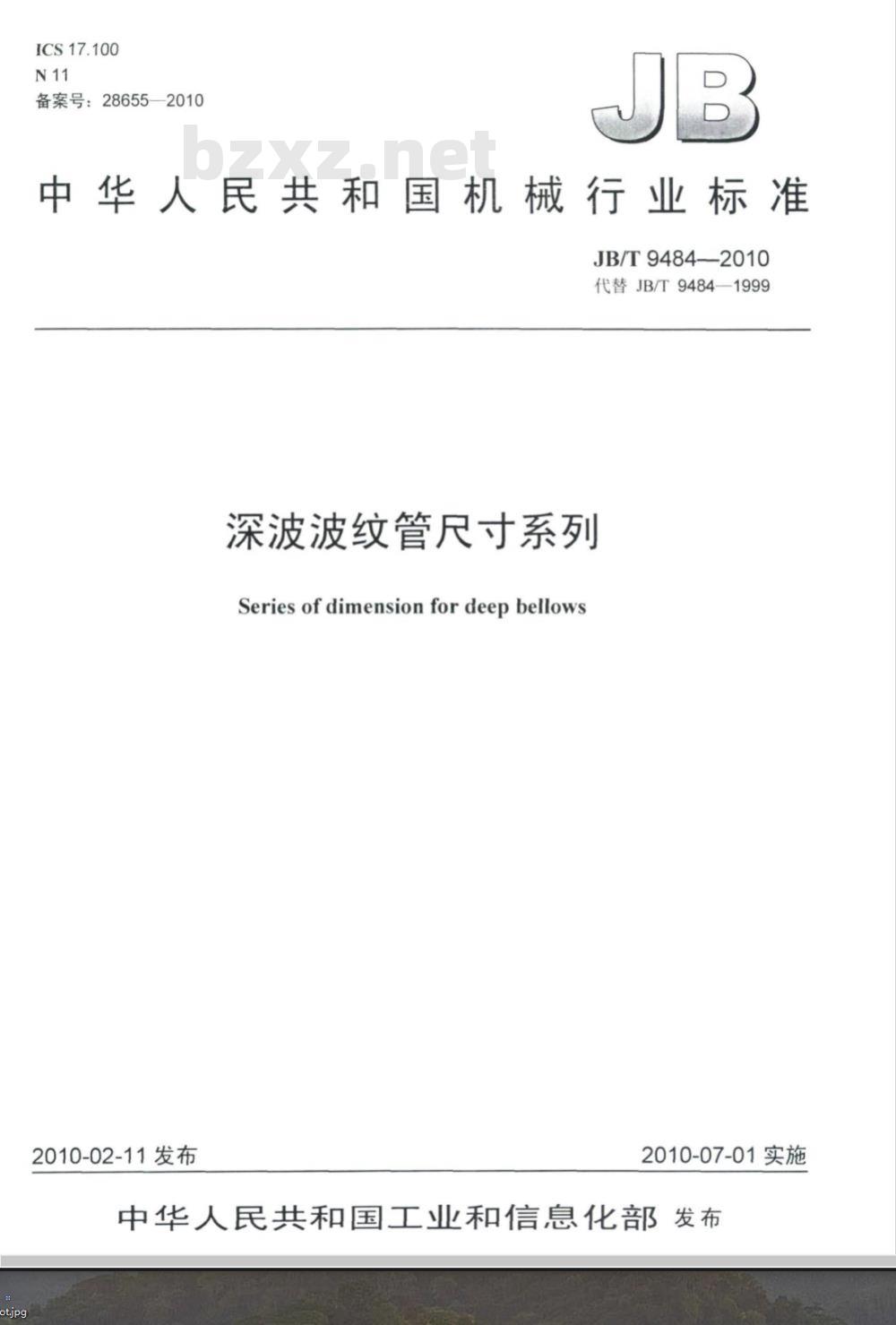

ICS17.100
备案号：28655—2010
中华人民共和国机械行业标准
JB/T9484--2010
代替JB/T9484—1999
深波波纹管尺寸系列
Seriesofdimensionfordeepbellows2010-02-11发布
2010-07-01实施

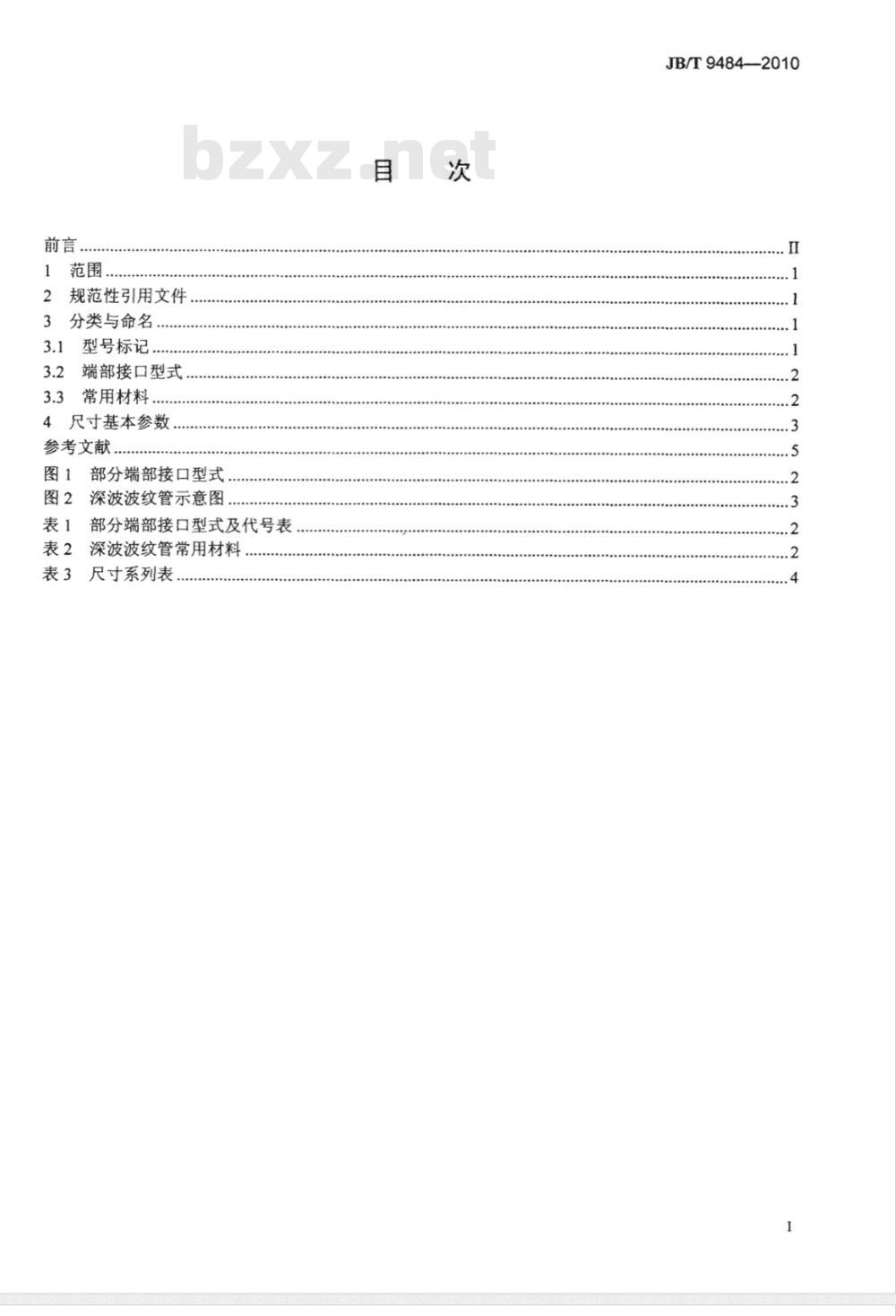

中华人民共和国工业和信息化部发布前言
2规范性引用文件
3分类与命名，
3.1型号标记
3.2端部接口型式
3.3常用材料..
4尺寸基本参数，
参考文献
图1部分端部接口型式，
图2深波波纹管示意图
表1部分端部接口型式及代号表
表2深波波纹管常用材料
表3尺寸系列表
JB/T9484—2010
JB/T9484—2010

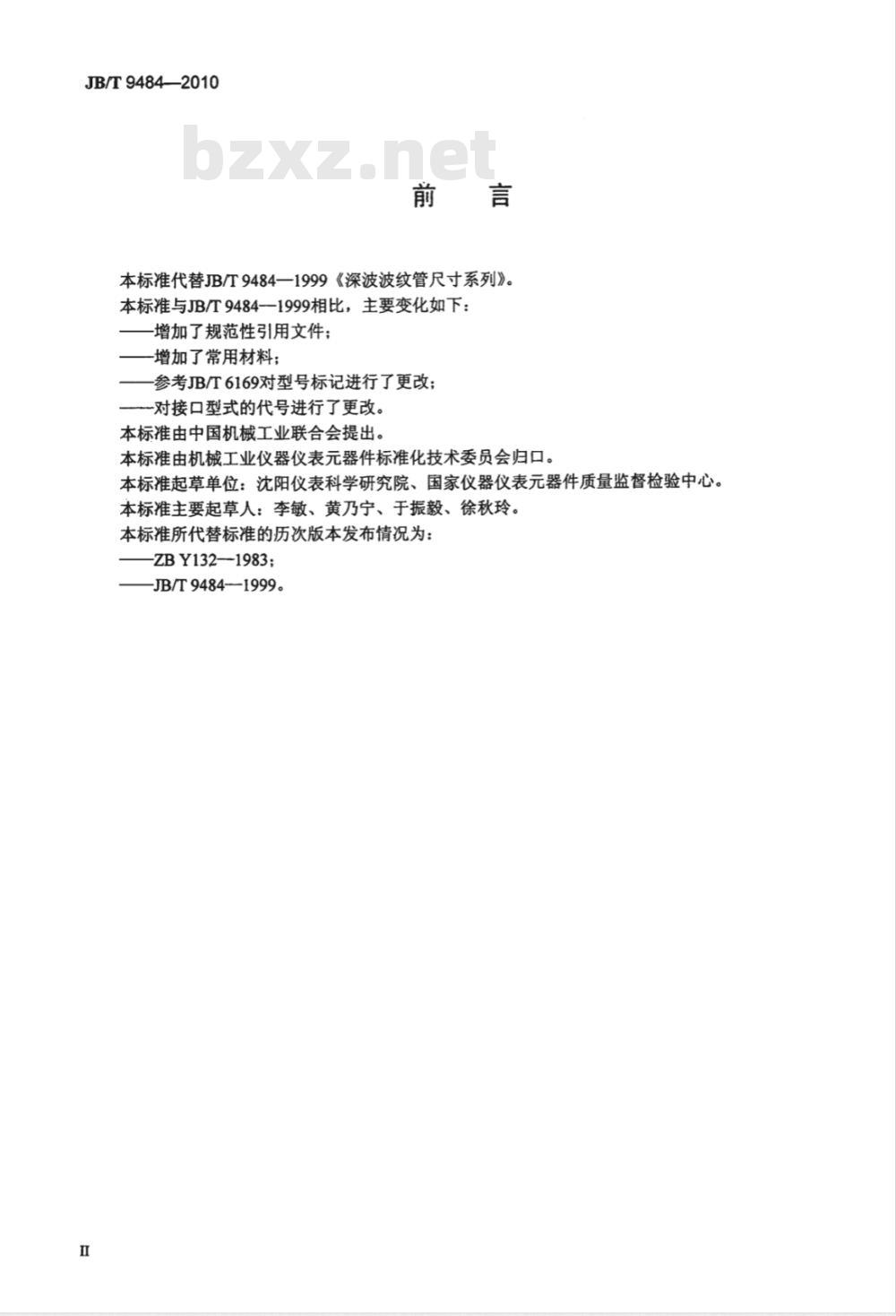

本标准代替JB/T9484一1999《深波波纹管尺寸系列》。本标准与JB/T94841999相比，主要变化如下：增加了规范性引用文件；
-增加了常用材料；
一参考JB/T6169对型号标记进行了更改；对接口型式的代号进行了更改。本标准由中国机械工业联合会提出。本标准由机械工业仪器仪表元器件标准化技术委员会归口。本标准起草单位：沈阳仪表科学研究院、国家仪器仪表元器件质量监督检验中心。本标准主要起草人：李敏、黄乃宁、于振毅、徐秋玲。本标准所代替标准的历次版本发布情况为：ZBY132—1983;
JB/T9484—1999。

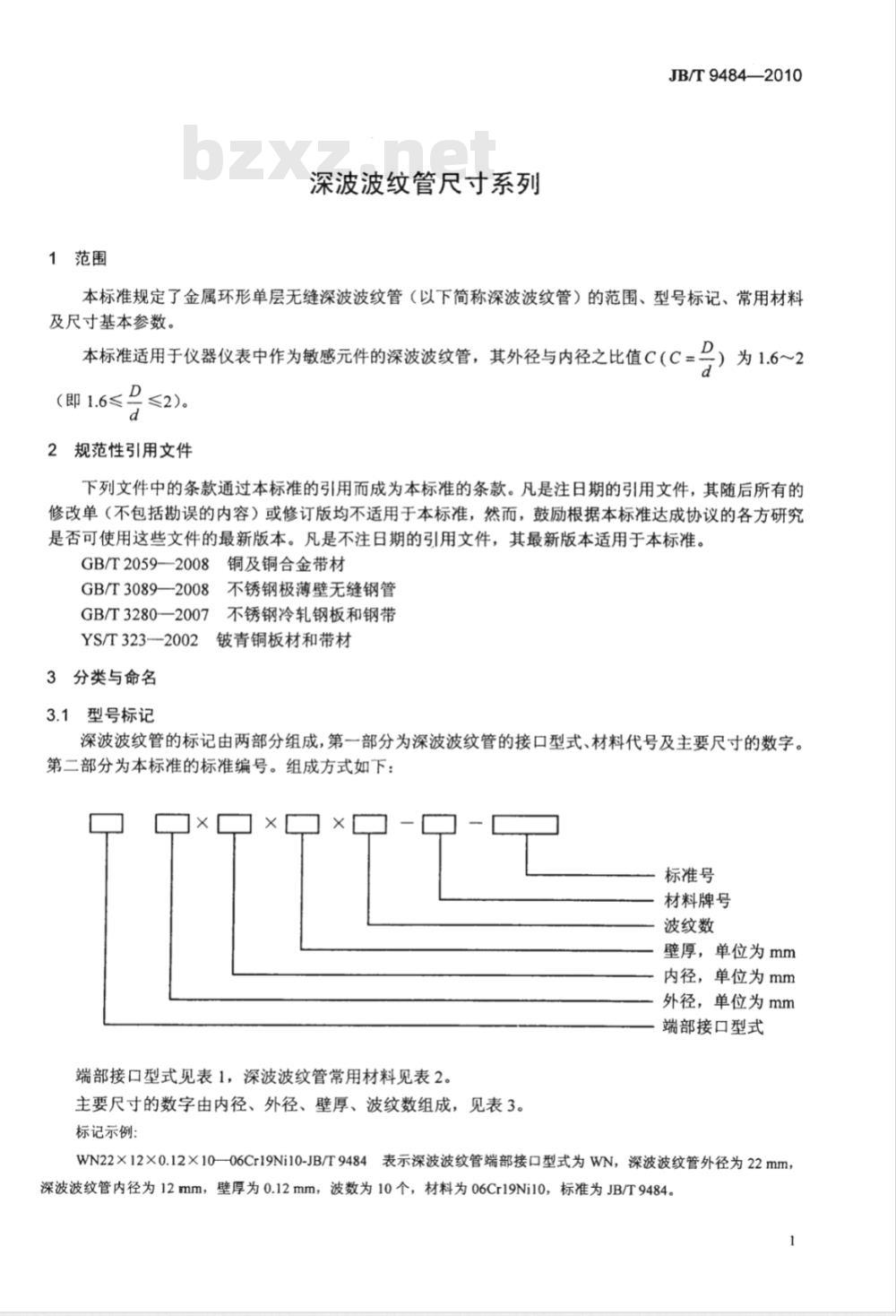

1范围
深波波纹管尺寸系列
JB/T9484—2010
本标准规定了金属环形单层无缝深波波纹管（以下简称深波波纹管）的范围、型号标记、常用材料及尺寸基本参数。
本标准适用于仪器仪表中作为敏感元件的深波波纹管，其外径与内径之比值C（C=D
（即1.6≤
≤2)。
2规范性引用文件
为1.6～2
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2059--2008铜及铜合金带材GB/T3089—2008不锈钢极薄壁无缝钢管GB/T3280—2007不锈钢冷轧钢板和钢带YS/T323--2002铍青铜板材和带材3分类与命名
3.1型号标记
深波波纹管的标记由两部分组成，第一部分为深波波纹管的接口型式、材料代号及主要尺寸的数字。第二部分为本标准的标准编号。组成方式如下：xxx
标准号
材料牌号
波纹数
壁厚，单位为mm
内径，单位为mm
外径，单位为mm
端部接口型式
端部接口型式见表1，深波波纹管常用材料见表2。主要尺寸的数字由内径、外径、壁厚、波纹数组成，见表3。标记示例：
WN22×12×0.12×10—06Cr19Ni10-JB/T9484表示深波波纹管端部接口型式为WN，深波波纹管外径为22mm，深波波纹管内径为12mm，壁厚为0.12mm，波数为10个，材料为06Cr19Ni10，标准为JB/T9484。1
JB/T9484-2010

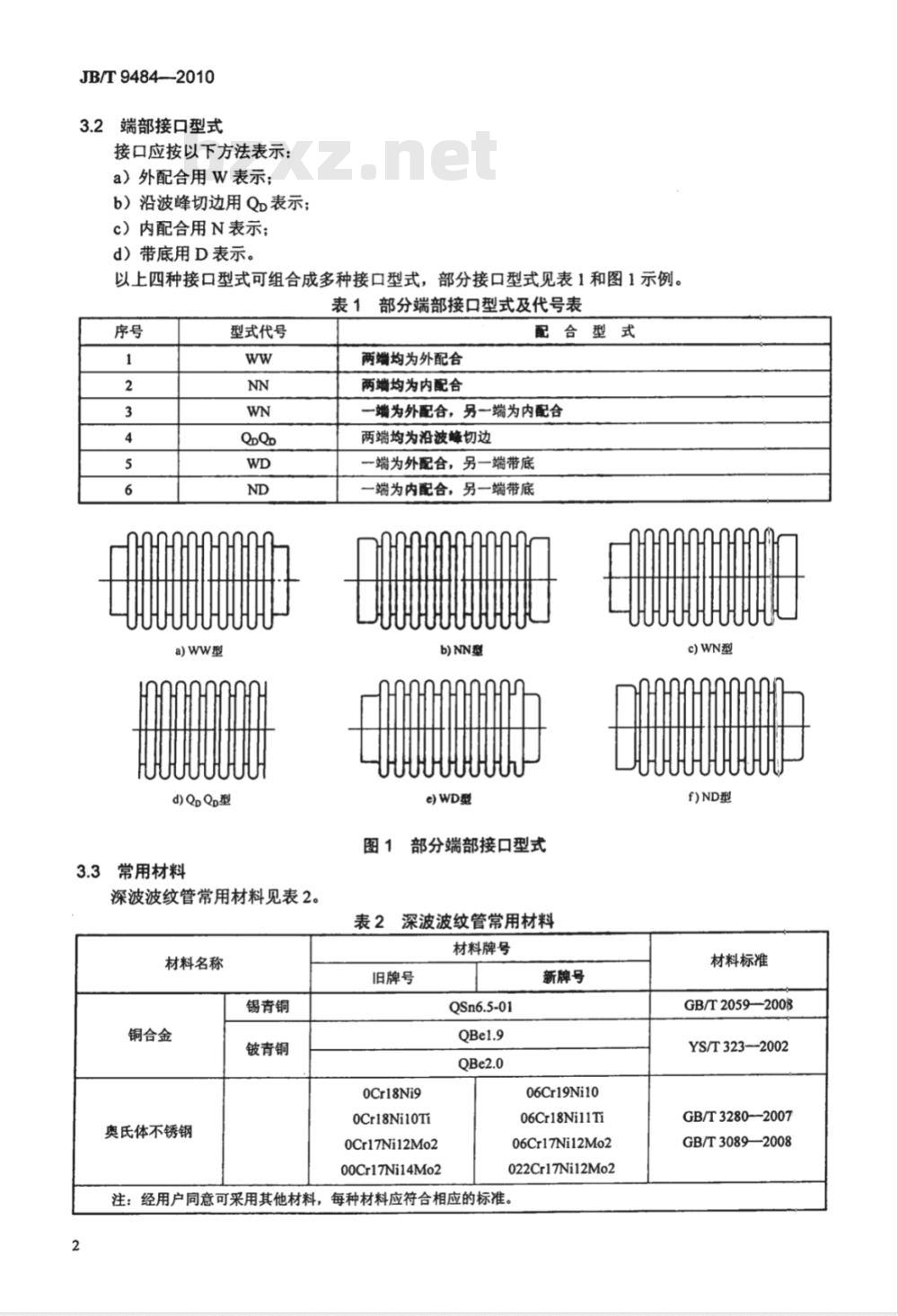

端部接口型式
接口应按以下方法表示：
a）外配合用W表示；
b）沿波峰切边用Qp表示；
c）内配合用N表示；
d）带底用D表示。
以上四种接口型式可组合成多种接口型式，部分接口型式见表1和图1示例。表1部分端部接口型式及代号表
a)ww型
型式代号
d)QpQp型
常用材料
深波波纹管常用材料见表2。
材料名称
锡青铜
铜合金
奥氏体不锈钢
铍青铜
两端均为外配合
两端均为内配合
配合型式
一端为外配合，另一端为内配合两端均为沿波峰切边
一端为外配合，另一端带底
一端为内配合，另一端带底
b)NN型
e)WD型
部分端部接口型式
深波波纹管常用材料
材料牌号
旧牌号
0Cr18Ni9
OCr18Ni10Ti
0Cr17Ni12Mo2
00Cr17Ni14Mo2
QSn6.5-01
新牌号
06Cr19Ni10
06Cr18Ni11Ti
06Cr17Ni12Mo2
022Cr17Ni12Mo2
注：经用户同意可采用其他材料，每种材料应符合相应的标准。
c)WN型
f)ND型
材料标准
GB/T2059—2003
YS/T323——2002
GB/T3280—2007
GB/T3089—2008
4尺寸基本参数
深波波纹管的尺寸基本参数应符合图2（以WN型为例）和表3的规定。()
D—波纹管外径；
波厚；
n波纹数：
di—端部外配合直径：
l,-端部内配合长度；
波纹管总长；
d—波纹管内径：
一波距：
JB/T9484--2010
5。—单层壁厚，波纹管管坏的单层壁厚；D,—端部内配合直径；
——端部外配合长度；
L—波纹管有效长度。
图中：r=
a；≤，LL的公差为IT15。
带底端的外径，同外配合的d：带底端直径不给公差。图2深波波纹管示意图
12 (13)
16 (17)
18 (19)
外内径比
1.83 (1.69)
1.75 (1.65)
1.72 (1.68)
1.78 (1.68)
1.70 (1.74)
1.75 (1.79)
1.73 (1.69)
3.4 (3.2)
尺寸系列表
1.8 (1.6)
参数不推荐使用。
括号内的尺寸、
大尺寸用于熔焊连接。
配合长度1小尺寸用于钎焊连接，壁厚
0.08;0.10
0.08;0.10
0.08；0.10wwW.bzxz.Net
(0.08);0.10:0.12
0.10:0.12
0.10;0.12
0.10;0.12;
(0.10);0.12;
(0.10);0.12:0.14
0.12;0.14
0.12;0.14
(0.12); 0.14;0.16
0.14;0.16
0.16;0.18
0.18;0.20
0.18;0.20
内配合直径
两端配合部分
外配合直径
单位：mm
配合长度
JB/T9484-2010
[1] JB/T6169—2006
金属波纹管
参考文献
[2]GB/T1800.2一1999产品几何技术规范（GPS）轴极限偏差表（ISO286-2：1988，MOD）极限与配合
JB/T9484-2010
第2部分：标准公差等级和孔、
机械行业标准
深波波纹管尺寸系列
JB/T9484—2010
机械L业出版社出版发行
北京市白万庄大街22号
邮政编码：100037
210mm×297mm?0.75印张·15千字2010年8月第1版第1次印刷
定价：12.00元
书号：15111·9775
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379778
（010）88379693
封面无防伪标均为盗版
