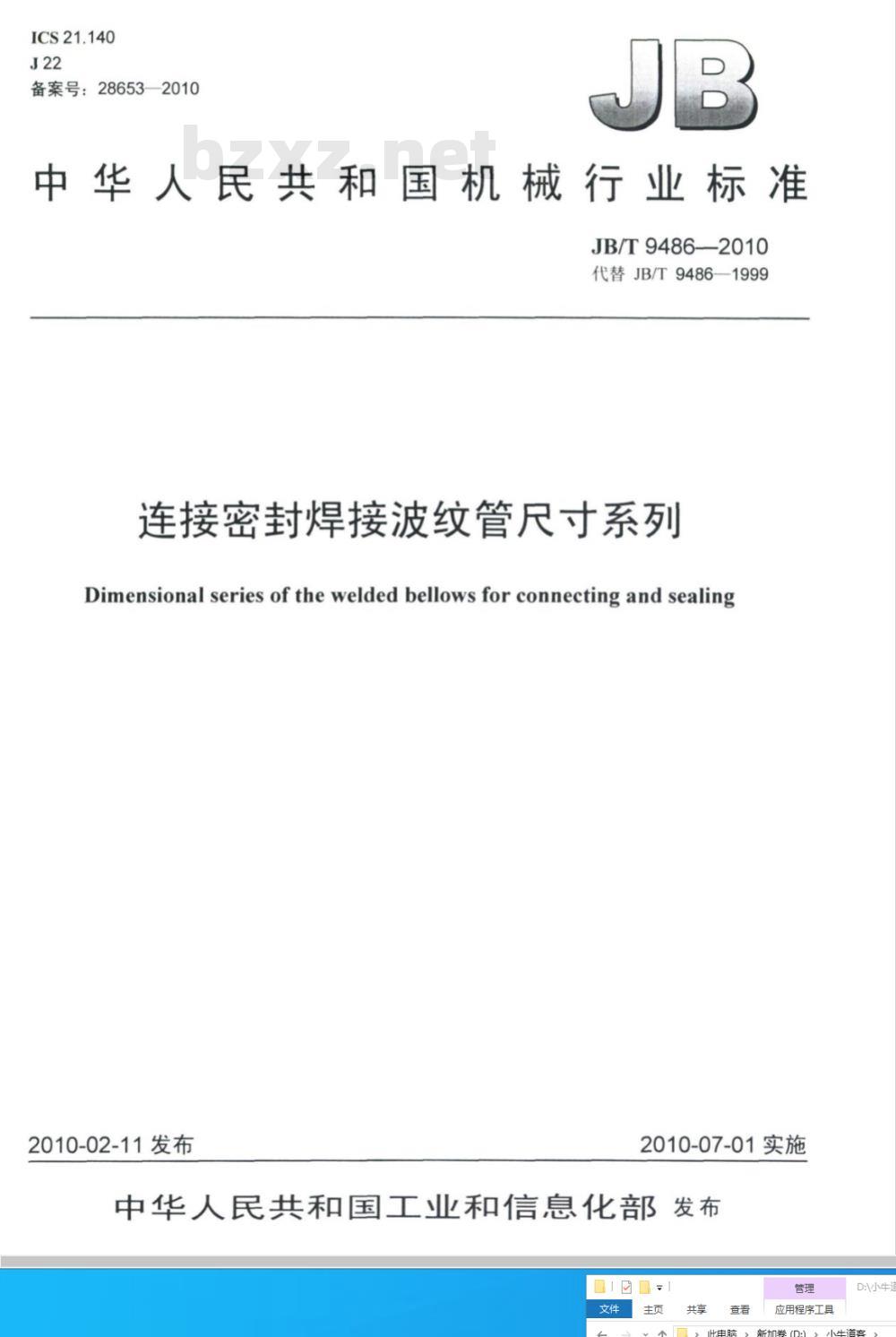

【机械行业标准(JB)】 连接密封焊接波纹管尺寸系列

ICS21.140
备案号：28653—2010
中华人民共和国机械行业标准
JB/T9486--2010
代替JB/T9486—1999
连接密封焊接波纹管尺寸系列
Dimensional series of the welded bellows for connecting and sealing2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布管理
应用程序工具
D:V小牛
1范围
2术语和定义
3波纹形状及接口型式
波纹形状
3.2接口型式
4尺寸系列及型号标记
材料厚度尺寸系列.
焊接波纹管尺寸系列，
型号标记
对称式焊接波纹管
层叠式焊接波纹管
图3焊接波纹管与法兰的连接型式图4焊接波纹管尺寸
图5法兰接头尺寸，
焊接波纹管尺寸系列
JB/T9486—2010
JB/T9486-2010

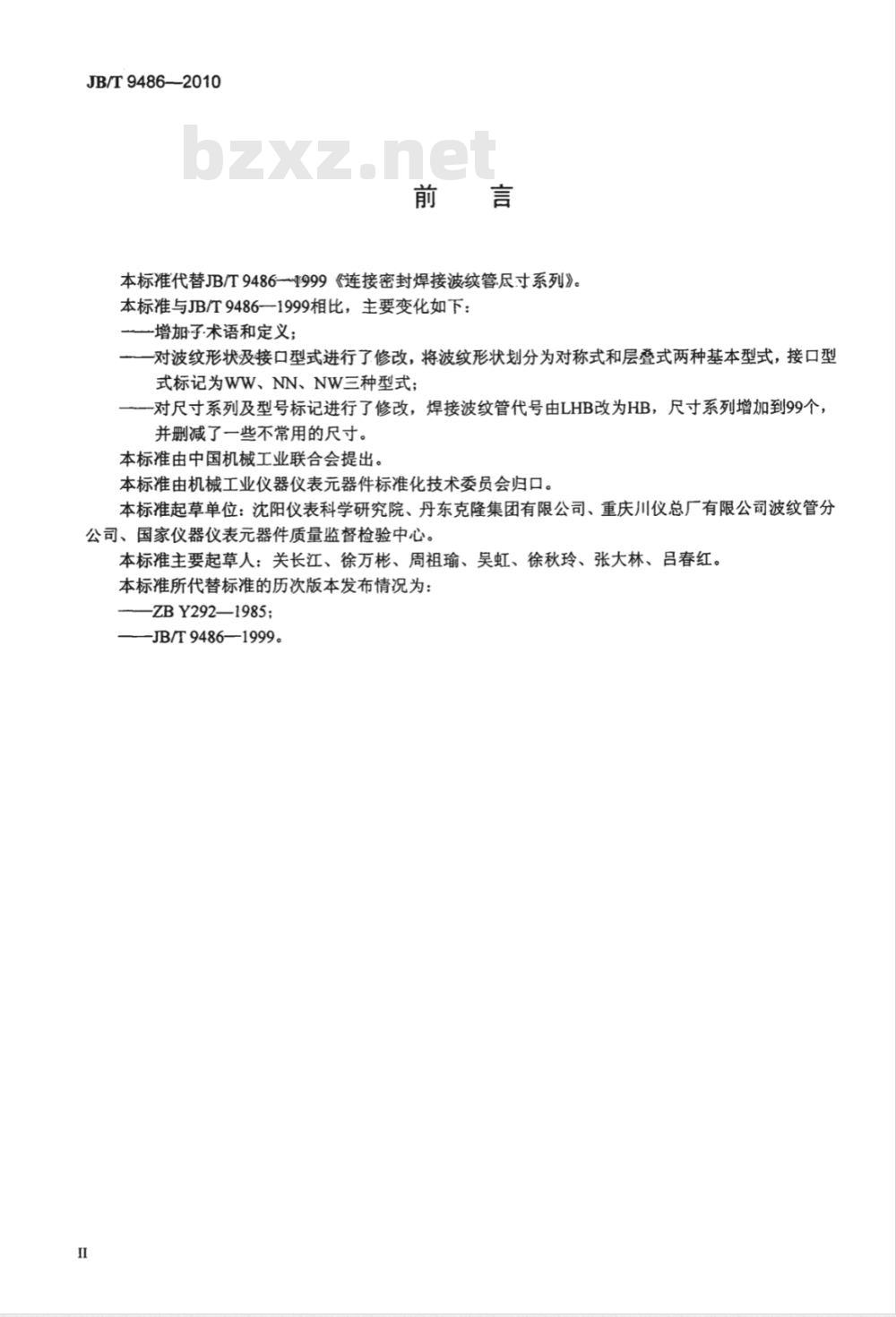

本标准代替JB/T9486-1999《莲接密封焊接波纹管尽寸系列》本标准与JB/T9486一1999相比，主要变化如下：一增加子·术语和定义；
一对波纹形状及接口型式进行了修改，将波纹形状划分为对称式和层叠式两种基本型式，接口型式标记为WW、NN、NW三种型式：一对尺寸系列及型号标记进行了修改，焊接波纹管代号由LHB改为HB，尺寸系列增加到99个并删减了一些不常用的尺寸。bZxz.net
本标准由中国机械工业联合会提出。本标准由机械工业仪器仪表元器件标准化技术委员会归口。本标准起草单位：沈阳仪表科学研究院、丹东克隆集团有限公司、重庆川仪总厂有限公司波纹管分公司、国家仪器仪表元器件质量监督检验中心。本标准主要起草人：关长江、徐万彬、周祖瑜、吴虹、徐秋玲、张大林、吕春红。本标准所代替标准的历次版本发布情况为：-ZBY292—1985;
—JB/T9486—1999。

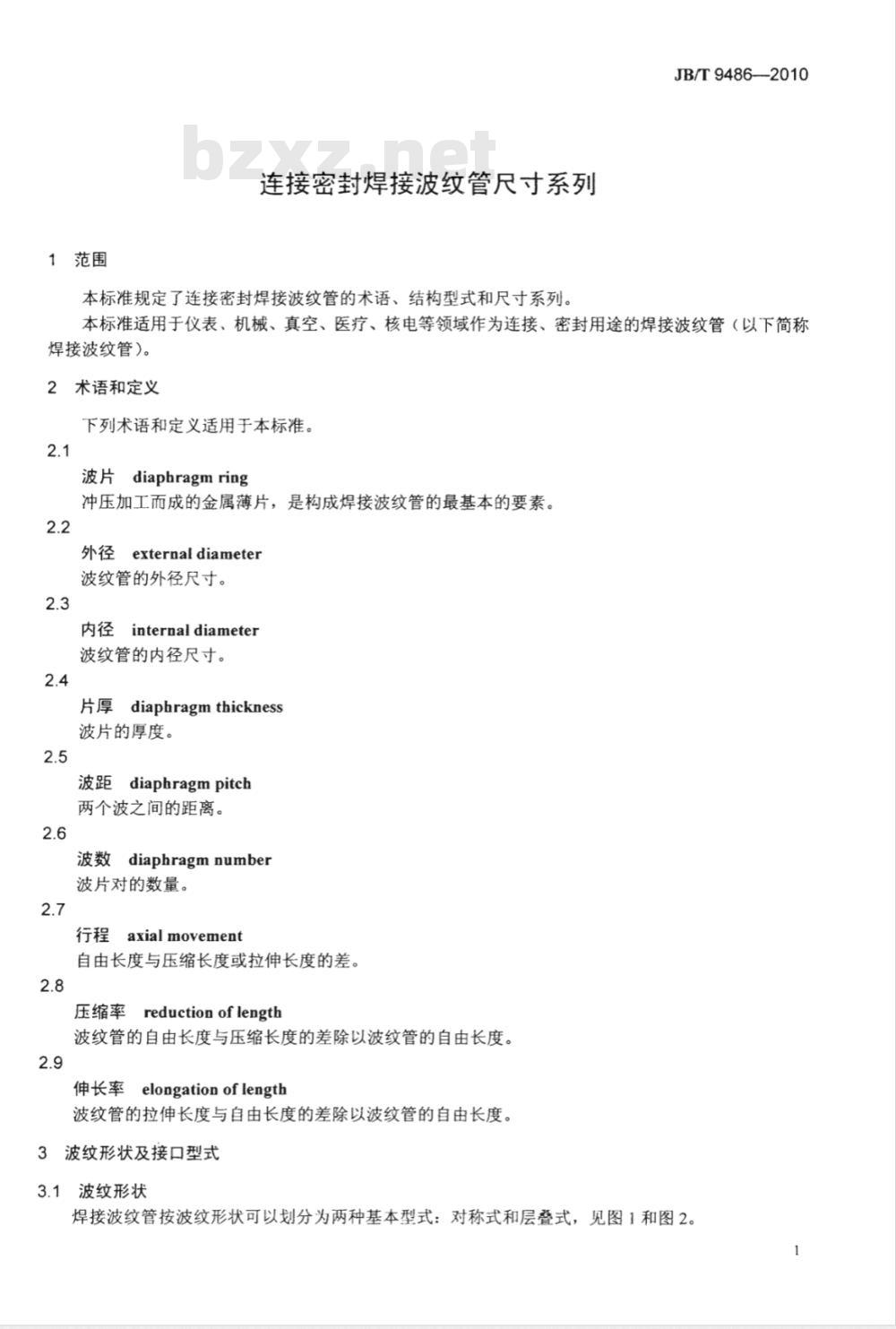

1范围
连接密封焊接波纹管尺寸系列
本标准规定了连接密封焊接波纹管的术语、结构型式和尺寸系列。JB/T9486-2010
本标准适用于仪表、机械、真空、医疗、核电等领域作为连接、密封用途的焊接波纹管（以下简称焊接波纹管）。
2术语和定义
下列术语和定义适用于本标准。2.1
波片diaphragmring
冲压加工而成的金属薄片，是构成焊接波纹管的最基本的要素。2.2
externaldiameter
波纹管的外径尺寸。
内径internaldiameter
波纹管的内径尺寸。
片厚diaphragm thickness
波片的厚度。
波距diaphragmpitch
两个波之间的距离。
波数diaphragmnumber
波片对的数量。
axialmovement
自由长度与压缩长度或拉伸长度的差。2.8
压缩率reductionoflength
波纹管的自由长度与压缩长度的差除以波纹管的自由长度。2.9
伸长率elongationof length
波纹管的拉伸长度与自由长度的差除以波纹管的自由长度。3波纹形状及接口型式
3.1波纹形状
焊接波纹管按波纹形状可以划分为两种基本型式：对称式和层叠式，见图1和图2。-
JB/T9486—2010

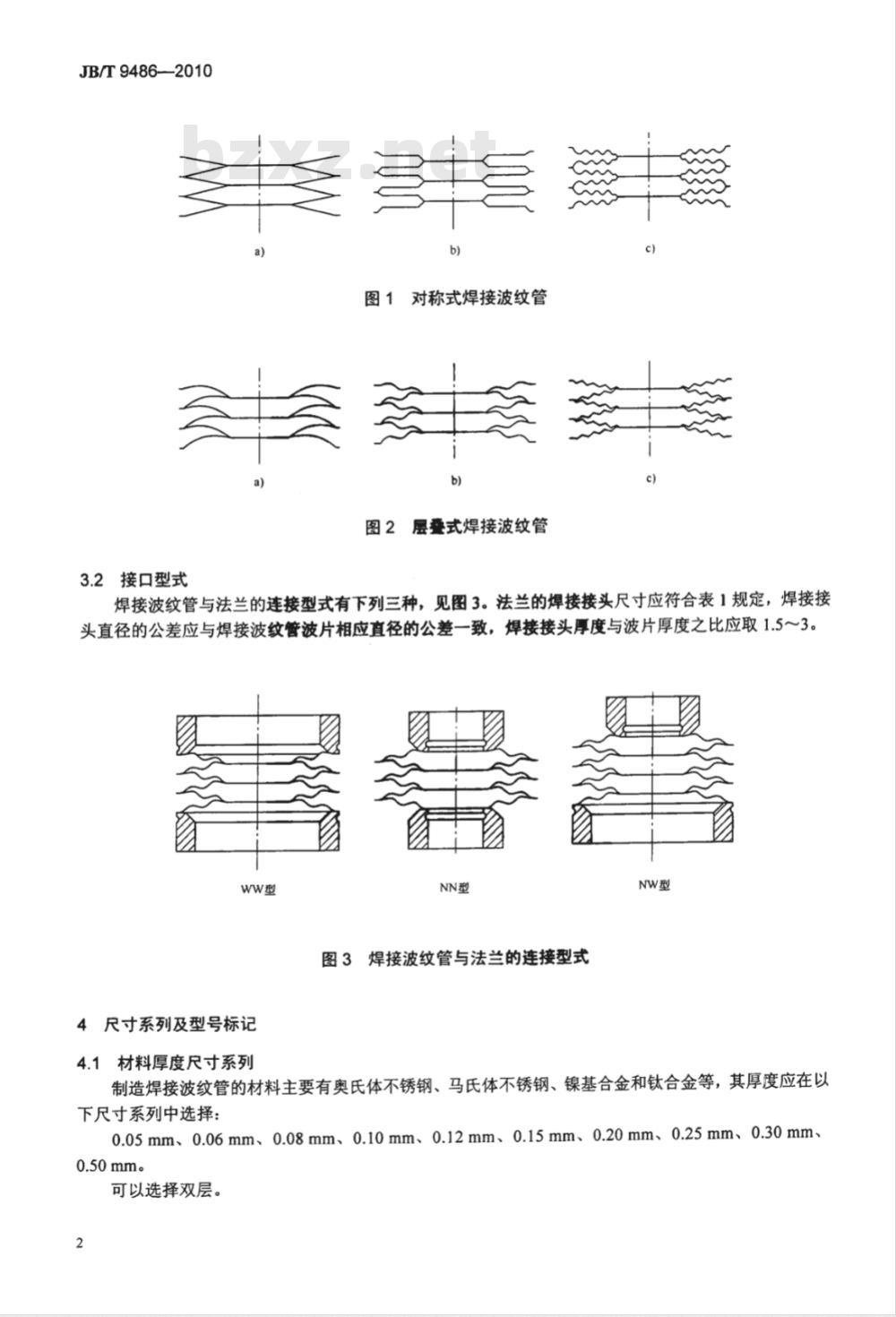

图1对称式焊接波纹管
图2层叠式焊接波纹管
3.2接口型式
焊接波纹管与法兰的连接型式有下列三种，见图3。法兰的焊接接头尺寸应符合表1规定，焊接接头直径的公差应与焊接波纹管波片相应直径的公差一致，焊接接头厚度与波片厚度之比应取1.5～3。wW型
4尺寸系列及型号标记
图3焊接波纹管与法兰的连接型式NW型
4.1材料厚度尺寸系列
制造焊接波纹管的材料主要有奥氏体不锈钢、马氏体不锈钢、镍基合金和钛合金等，其厚度应在以下尺寸系列中选择：
0.05mm、0.06mm、0.08mm、0.10mm、0.12mm、0.15mm、0.20mm、0.25mm、0.30mm、0.50mm。
可以选择双层。
4.2焊接波纹管尺寸系列
焊接波纹管尺寸系列应符合图4、图5和表1的规定。M
图4焊接波纹管尺寸
图5法兰接头尺寸
4.3型号标记
标记组成：
标准代号
Ⅱ放大
JB/T9486—2010
结构型式代号（WW型可省略不写）波纹管壁厚，单位为mm
波纹管外径，单位为mm
波纹管内径，单位为mm
焊接、波纹管汉语拼音词头
标记示例：
WW型焊接波纹管内径20mm，外径40mm，壁厚0.2mm，其标记为：HB20×40×0.2JB/T9486—2010
JB/T9486—2010
表1焊接波纹管尺寸系列
单位：mm
表1焊接波纹管尺寸系列（续）
JB/T9486--2010
单位：mm
JB/T9486—2010
焊接波纹管尺寸系列（续）
单位：mm
中华人民共和国
机械行业标准
连接密封焊接波纹管尺寸系列
JB/T9486—2010
机械I业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·17千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9773
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
（010）88379693
直销中心电话：
封面无防伪标均为盗版
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
