本标准代替JB/T9485—1999《光学加工机床型号编制方法》。
本标准与JB/T9485--1999相比，对原标准作了编辑性修改，主要技术内容没有变化。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出本标准由机械工业仪器仪表元器件标准化技术委员会归口。本标准起草单位：沈阳仪表科学研究院、国家仪器仪表元件质量监督检验中心。本标准起草人：刘新华、赵成强、李延夫、徐秋玲。本标准所代替标准的历次版本发布情况为：-ZBY175—1983；
—JB/T9485—1999。
1范围
光学加工机床
本标准规定了光学加工机床型号的编制方法。型号编制方法
本标准适用于光学加工机床（以下简称机床）的型号编制。2
型号编制方法
JB/T9485—2010

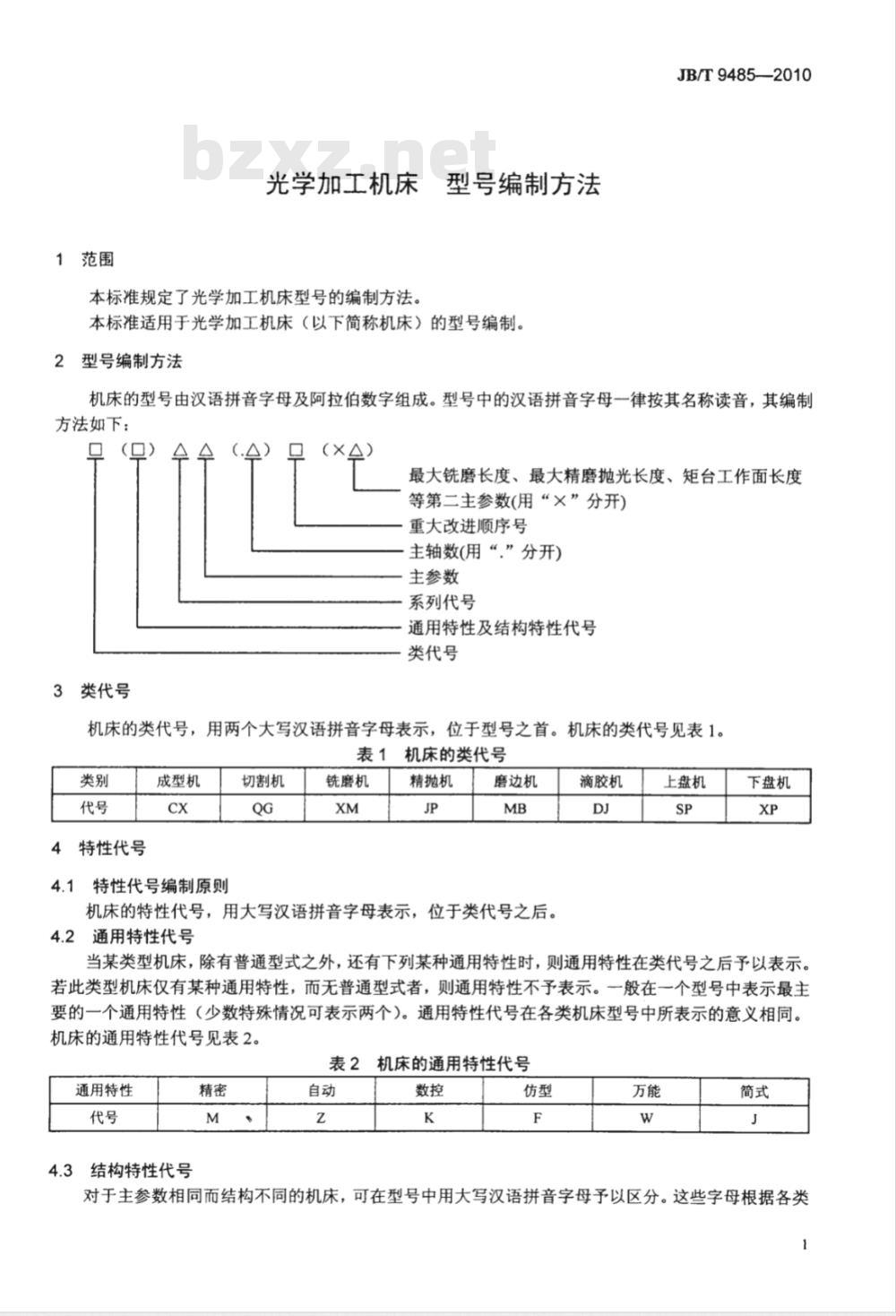

机床的型号由汉语拼音字母及阿拉伯数字组成。型号中的汉语拼音字母一律按其名称读音，其编制方法如下：
（口）
3类代号
（XA）
最大铣磨长度、最大精磨抛光长度、矩台工作面长度等第二主参数(用“×”分开)
重大改进顺序号
主轴数(用“”分开)
主参数
系列代号
通用特性及结构特性代号
类代号
机床的类代号，用两个大写汉语拼音字母表示，位于型号之首。机床的类代号见表1。机床的类代号
特性代号
成型机
4.1特性代号编制原则
切割机
铣磨机
精抛机
磨边机
机床的特性代号，用大写汉语拼音字母表示，位于类代号之后。4.2通用特性代号
滴胶机
上盘机
下盘机
当某类型机床，除有普通型式之外，还有下列某种通用特性时，则通用特性在类代号之后予以表示。若此类型机床仅有某种通用特性，而无普通型式者，则通用特性不予表示。一般在一个型号中表示最主要的一个通用特性（少数特殊情况可表示两个）。通用特性代号在各类机床型号中所表示的意义相同。机床的通用特性代号见表2。
表2机床的通用特性代号
通用特性
4.3结构特性代号
对于主参数相同而结构不同的机床，可在型号中用大写汉语拼音字母予以区分。这些字母根据各类JB/T9485—2010
机床的情况分别规定，在不同型号中的意义不同。当有通用特性代号时，结构特性代号应排在通用特性代号之后。通用特性代号已用的字母及“I”、“0”字母，均不能作为结构特性代号。5系列代号及主参数

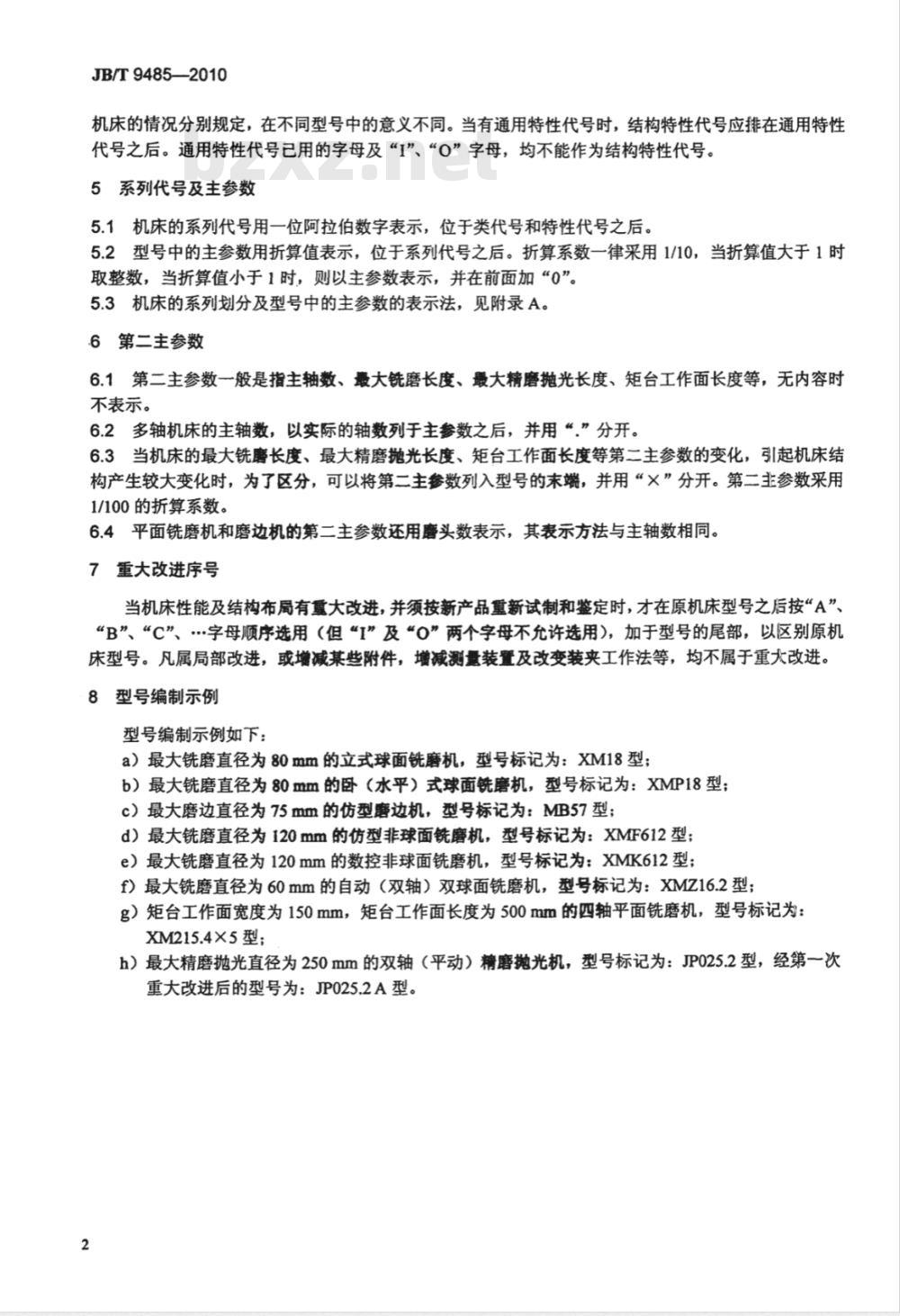

5.1机床的系列代号用一位阿拉伯数字表示，位于类代号和特性代号之后。5.2型号中的主参数用折算值表示，位于系列代号之后。折算系数一律采用1/10，当折算值大于1时取整数，当折算值小于1时，则以主参数表示，并在前面加“0”。5.3机床的系列划分及型号中的主参数的表示法，见附录A。.6第二主参数
6.1第二主参数一般是指主轴数、最大铣磨长度、最大精磨抛光长度、矩台工作面长度等，无内容时不表示。
6.2多轴机床的主轴数，以实际的轴数列于主参数之后，并用“”分开。6.3当机床的最大铣磨长度、最大精磨抛光长度、矩台工作面长度等第二主参数的变化，引起机床结构产生较大变化时，为了区分，可以将第二主参数列入型号的末端，并用“×”分开。第二主参数采用1/100的折算系数。
6.4平面铣磨机和磨边机的第二主参数还用磨头数表示，其表示方法与主轴数相同。7重大改进序号
当机床性能及结构布局有量大改进，并须按新产品重新试制和鉴定时，才在原机床型号之后按A”、“B”、“C”、字母顺序选用（但“I”及“O”两个字母不允许选用），加于型号的尾部，以区别原机床型号。凡属局部改进，或增减某些附件，增减测量装置及改变装夹工作法等，均不属于重大改进。8型号编制示例
型号编制示例如下：
a）最大铣磨直径为80mm的立式球面铣磨机，型号标记为：XM18型；b）最大铣磨直径为80mm的卧（水平）式球面铣磨机，型号标记为：XMP18型；c）最大磨边直径为75mm的仿型磨边机，型号标记为：MB57型；d）最大铣磨直径为120mm的仿型非球面铣磨机，型号标记为：XMF612型；e）最大铣磨直径为120mm的数控非球面铣磨机，型号标记为：XMK612型；f）最大铣磨直径为60mm的自动（双轴）双球面铣磨机，型号标记为：XMZ16.2型；g）矩台工作面宽度为150mm，矩台工作面长度为500mm的四轴平面铣磨机，型号标记为：XM215.4X5型;
h）最大精磨抛光直径为250mm的双轴（平动）精磨抛光机，型号标记为：JP025.2型，经第一次重大改进后的型号为：JP025.2A型。2
附录A
（规范性附录）
光学加工机床统一名称、类以及系列的划分光学加工机床统一名称、类以及系列的划分见表A.1～A.8。表A.1成型机类（CX）机床名称、系列的划分系列
机床名称
上牵引成型机
下牵引成型机
外牵引成型机
内牵引成型机
滴注成型机
热压成型机
主参数
最大牵引直径
最大牵引直径
最大牵引直径
最大牵引直径
最大滴注量
最大压型重量
表A.2切割机类（QG）机床名称、系列的划分机床名称
（单片）外圆切片机
多片外圆切片机
内圆切片机
径压切片机
套割机
（眼镜片）仿型划切机
主参数
最大圆锯片重径
最大圆锯片画径
最大切割直径
最大径向压力
最大套割直径
最大划切直径
JB/T9485—2010
第二主参数
第二主参数
JB/T9485—2010
铣磨机类（XM）机床名称、系列的划分机床名称此内容来自标准下载网
外圆铣磨机
球面铣磨机
平面铣磨机
万能铣磨机
圆弧铣磨机
非球面铣磨机
内柱面铣磨机
复曲面（单片）铣磨机
复曲面成盘铣磨机
“只适用于简形砂轮圆弧铣磨机。b只适用于成形砂轮圆弧铣磨机。“只适用于仿形复曲面铣磨机。主参数
最大铣磨直径
最大铣磨直径
矩台工作面直径圆台工作面宽度最大铣磨直径
最大铣磨曲率半径“矩台工作面长度最大铣磨直径
最大铣磨宽度
最大铣磨基本曲率半径最大铣磨直径。最大铣磨基本曲率半径
精抛机类（JP）机床名称、系列的划分表A.4
机床名称
X轴（平动）精磨抛光机
X轴弧摆精磨抛光机
X轴旋摆精磨抛光机
X轴范成法精磨抛光机
离子抛光机
X轴非球面精磨抛光机
X轴柱面精磨抛光机
X轴复曲面（单片）精磨抛光机
X轴复曲面成盘精磨抛光机
主参数
最大精磨抛光直径
最大精磨抛光曲率半径
最大精磨抛光曲率半径
最大精磨抛光直径
最大抛光直径
最大精磨抛光直径
最大精磨抛光直径
最大精磨抛光直径
最大精磨抛光基本曲率半径
表中的“X”为机床的轴数，用中文字“单”、“双”、“三”、“四”等表示。注：：
磨边机类（MB）机床名称、系列的划分表A.5
机床名称
机械定心磨边机
光学定心磨边机
多用定心磨边机
（眼镜片）仿形磨边机
X轴（眼镜片）手修磨边机
主参数
最大磨边直径
最大磨边直径
最大磨边直径
最大磨边直径
最大砂轮直径
用中文字“单”、“双”、“三”、“四”等表示。注：表中的“x”为机床的轴数，月4
第二非参数
最大铣磨长度
轴数、矩台工作面长度
轴数、最大铣磨长度
第二主参数
轴数、最大精磨抛光长度
第二主参数
表A.6滴胶机类（DJ）机床名称、系列的划分机床名称
（火漆）滴胶机
（低熔点）合金滴胶机
“只适用于简式（火漆）滴胶机：主参数
最大胶锅容量“最大滴胶直径
最大胶锅容量
b只适用于半自动（火漆）滴胶机和自动（火漆）滴胶机。表A.7上盘机类（SP）机床名称、系列的划分系列
机床名称
普通上盘机
X轴眼镜片（基型）上盘机
眼镜片光学定位上盘机
眼镜片投影定位上盘机
（外）复曲面（眼镜片多片）上盘机模盘上盘机
主参数
最大上盘直径
最大上盘直径
最大上盘直径
最大上盘直径
最大上盘直径
最大上盘直径
注：表中的“X”为机床的轴数，用中文字“单”、“双”、“三”、“四”等表示。表A.8下盘机类（XP）机床名称、系列的划分系列
机床名称
冷冻下盘机
超声波下盘机
（低熔点）合金下盘机
主参数
最大功率
最大功率
最大功率
JB/T9485-2010
第二主参数
第二主参数
第二主参数
人民共和国
机械行业标准
光学加工机床型号编制方法
JB/T9485—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.75印张·15千字2010年8月第1版第1次印刷
定价：12.00元
书号：15111·9774
网址：http：//www.cmpbook.com编辑部电话：
（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
